Дано:

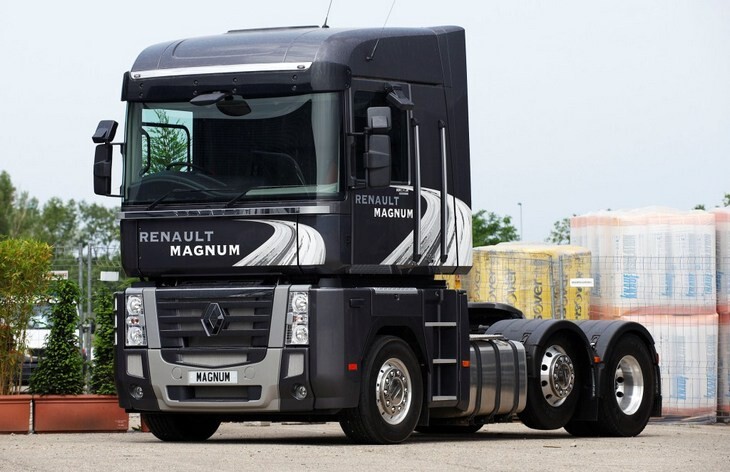

Авто: Renault

Год: 2004

Модель: Magnum

Особенности авто: Сидельный тягач

Проблема: Вибрация при движении.

Особенности возникновения проблемы: Естественный износ узла в процессе эксплуатации.

Требуется:

1. Карданный вал привезти в центр ремонта агрегатов.

2. При осмотре установить точную причину создающую вибрацию.

3. Согласовать стоимость работ и комплектующих.

4. Установит отремонтированный вал на место.

Процесс ремонта:

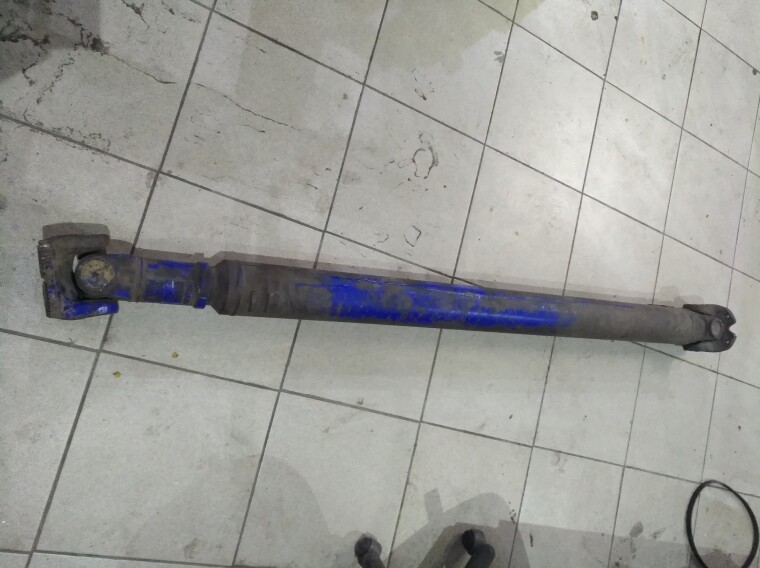

Вал поступил от заказчика в снятом виде

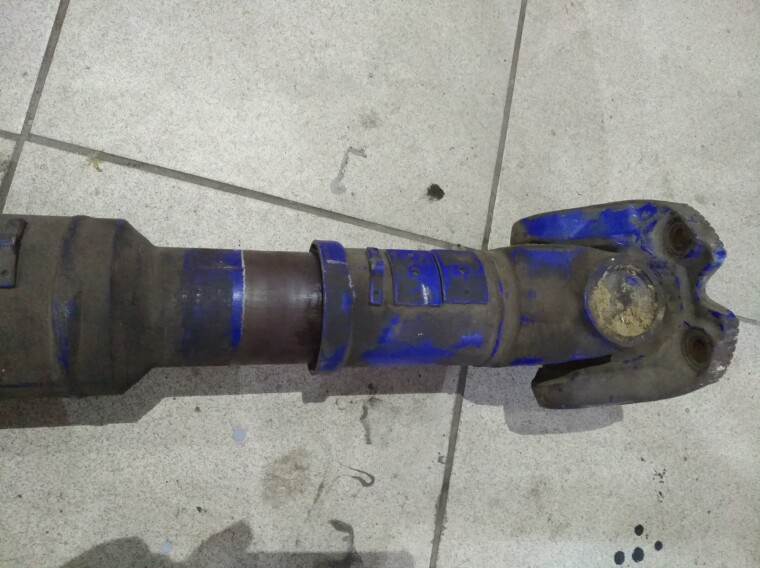

При осмотре без труда было установлено, что причиной дисбаланса является изношенная подвижная шлицевая пара

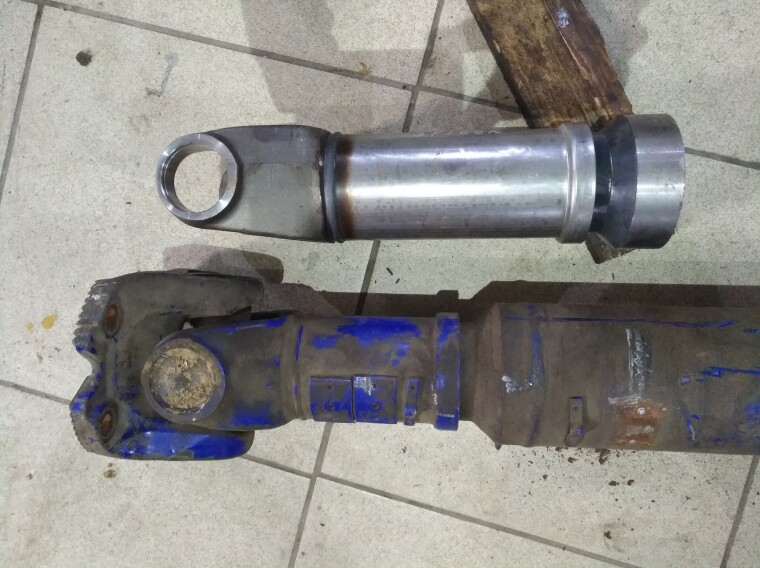

Подбираем из собственного наличия на складе новую шлицевую. Запасная часть фирмы EDS. производство: Германия.

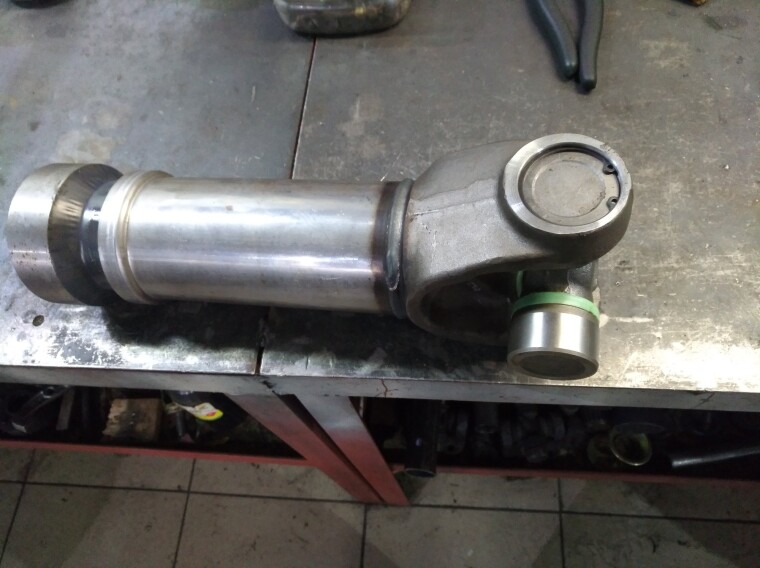

Кроме шлицевой требуется замена одной из крестовин. Её так же нет необходимости искать заказчику самостоятельно. Берём со склада и аккуратно устанавливаем.

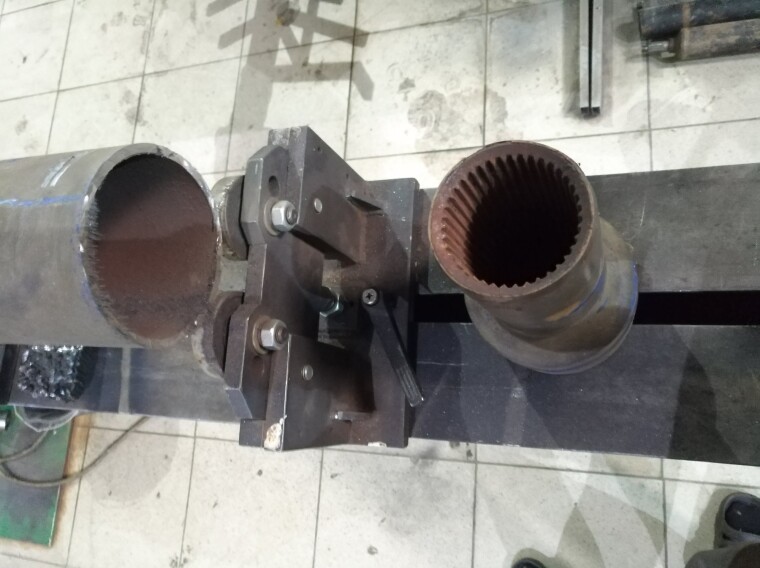

Отрезаем старую шлицевую

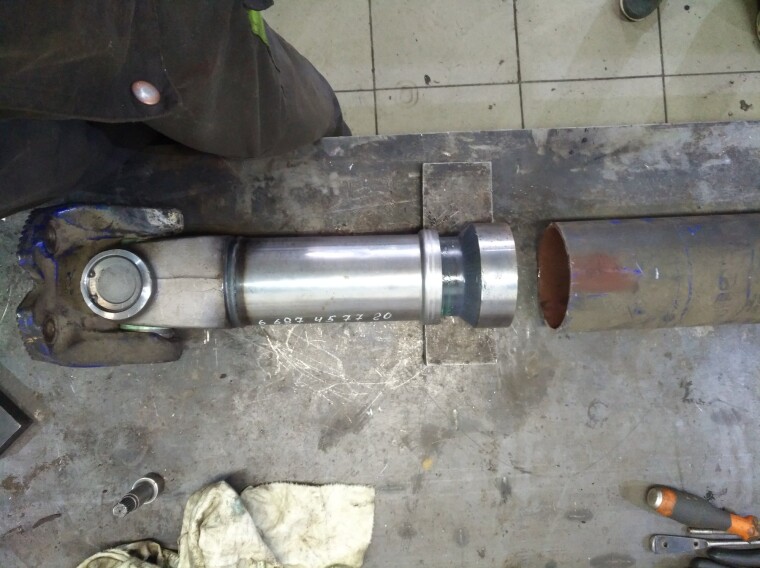

 и "примеряем" новую

 При помощи стрелочного индикатора центруем новую часть относительно трубы.

 Свариваем шов в полуавтоматическом режиме.

 Свариваем шов. Фото2

 Свариваем шов. Фото3

Составные части вала надёжно соединены, переставляем кардан на стенд динамической балансировки.

Составные части вала надёжно соединены, переставляем кардан на стенд динамической балансировки.После приваривания грузов необходимого веса в требуемую плоскость, производим частичное окрашивание детали.
Карданная передача восстановлена и готова к дальнейшей эксплуатации.

На все операции понадобился 1 раб день

Суммарные затраты на ремонт, расходные материалы и запчасти составили 35000 рублей.
