Дано:

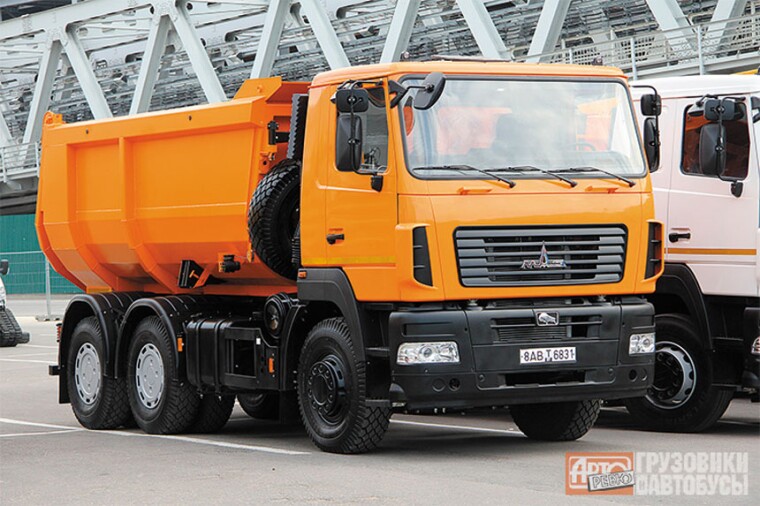

Авто: МАЗ

Год: 2010

Модель: Евро 4

Двигатель: Турбодизель

Особенности авто: Самосвал.

Проблема: вследствие внесения изменений в конструкцию автомобиля, вал стал не подходить по длине. Подходящего нового в продаже нет.

Требуется:

1. Замерить расстояние от фланца коробки до заднего моста.

2. Карданный вал привезти в цех по ремонту валов.

3. Согласовать стоимость работ и материалов.

4. Установить вал на место.

Описание ремонта:

В наш сервисный центр поступило обращение с вопросом о возможности изменения длины карданной передачи. Требовалось удлинить вал, после замены коробки переключения передач, с другой модификации автомобиля.

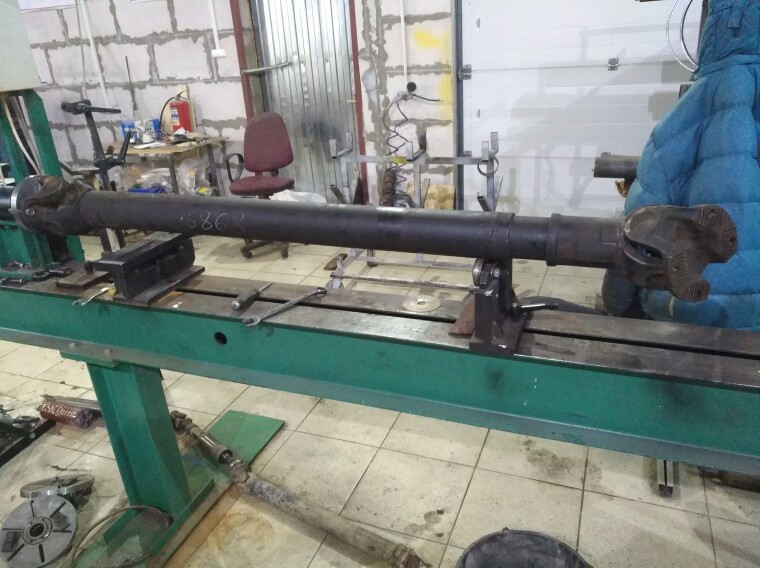

Кардан поступил на переделку в снятом виде.

Подобная процедура осуществляется путём замены трубы на трубу необходимой длины.

Подбираем бесшовную трубу аналогичного диаметра и толщины стенки.

Отрезаем вилку и шлицевую часть. Обрабатываем на токарном станке

Устанавливаем в новую трубу, отрезанную по размеру.

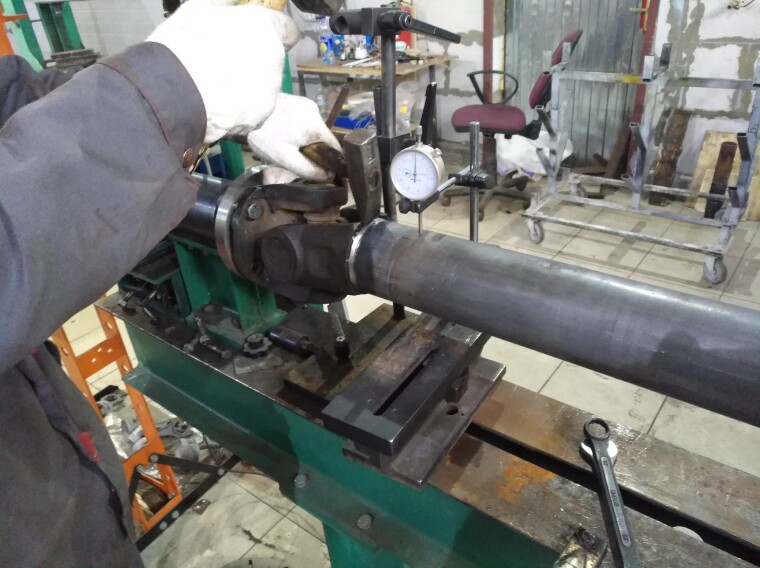

Мастер устанавливает собранный кардан на станок для сварки и центровки

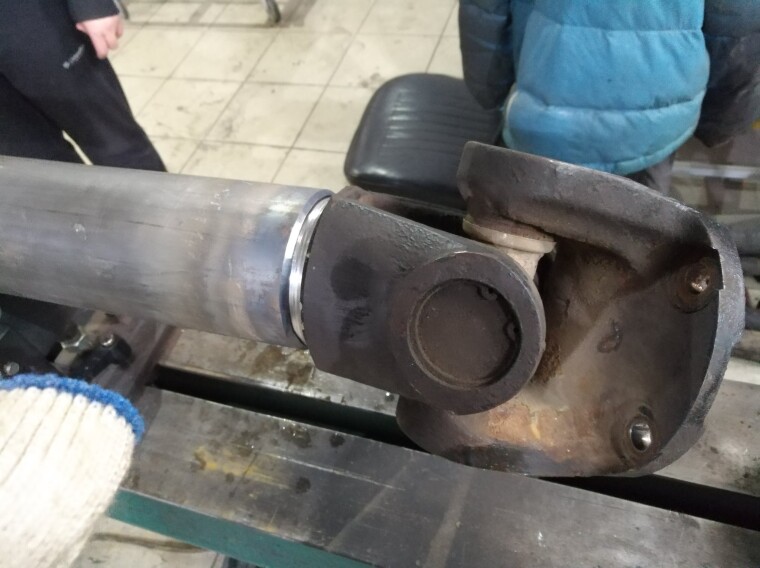

Прихватываем шов, чтобы не потерять центрацию

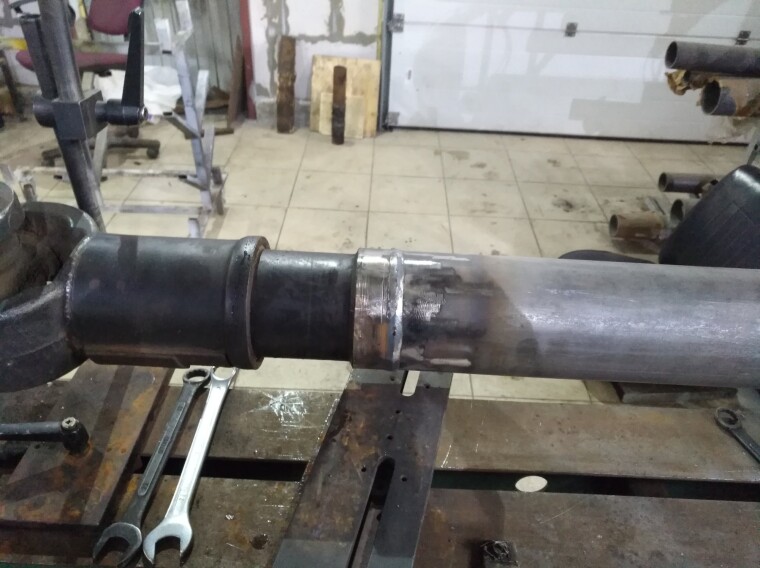

Провариваем при вращении шов со стороны шлицевой части

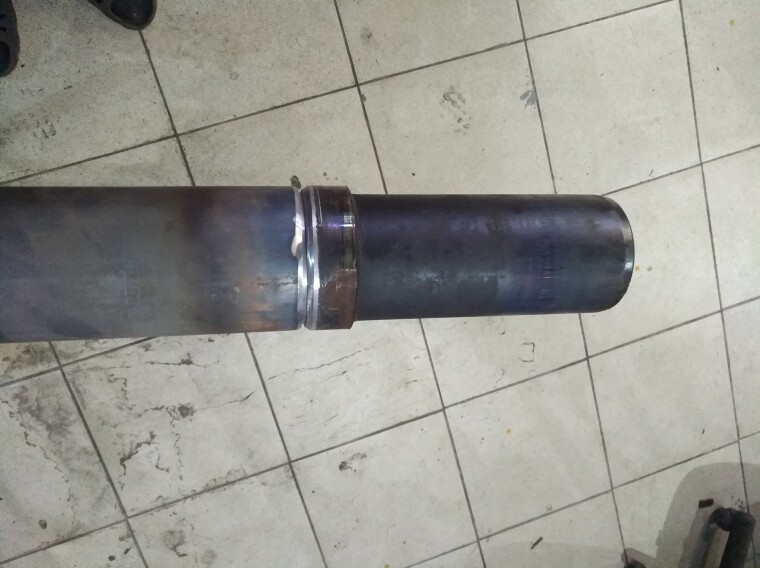

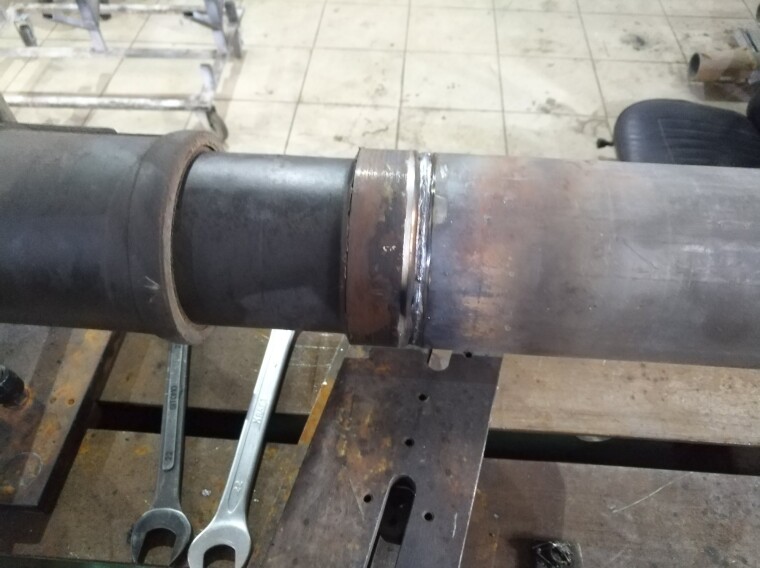

Провариваем шов

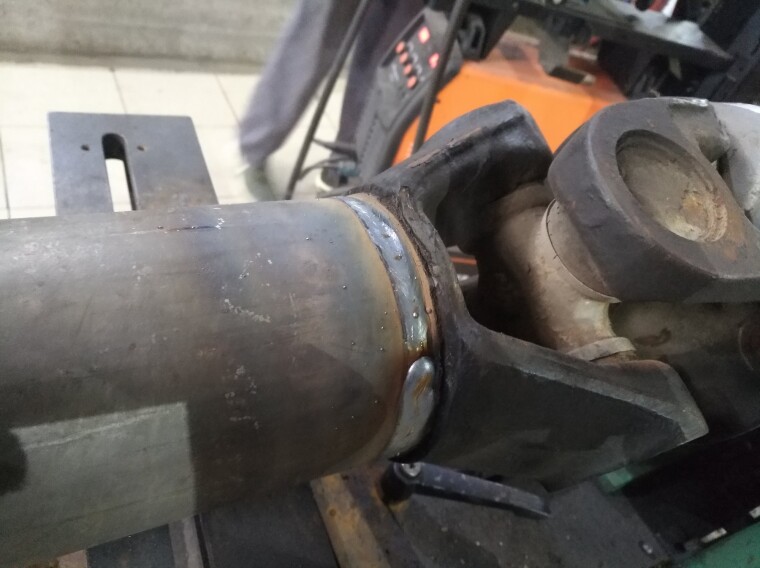

Аналогичную процедуру проводим со стороны вилки кардана.

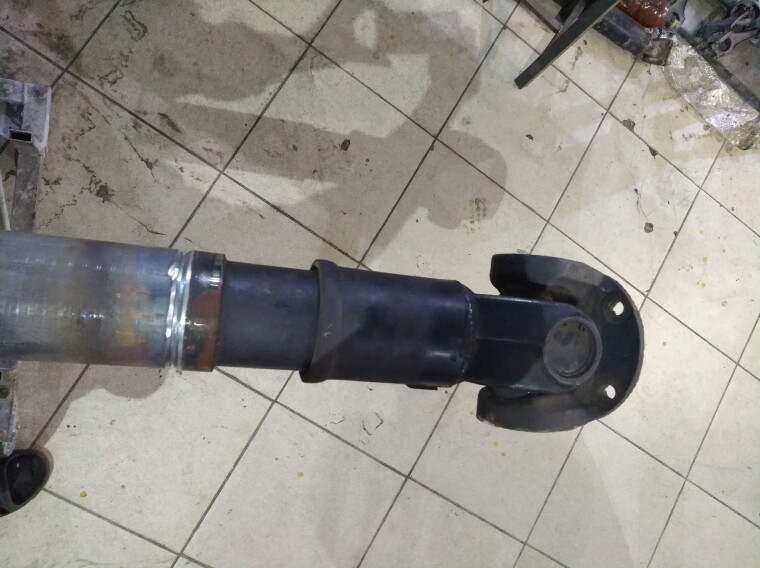

Провариваем шов

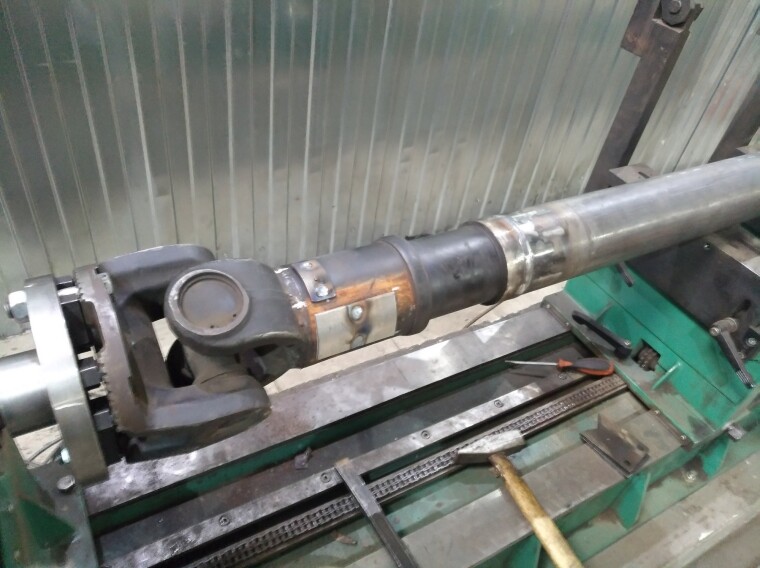

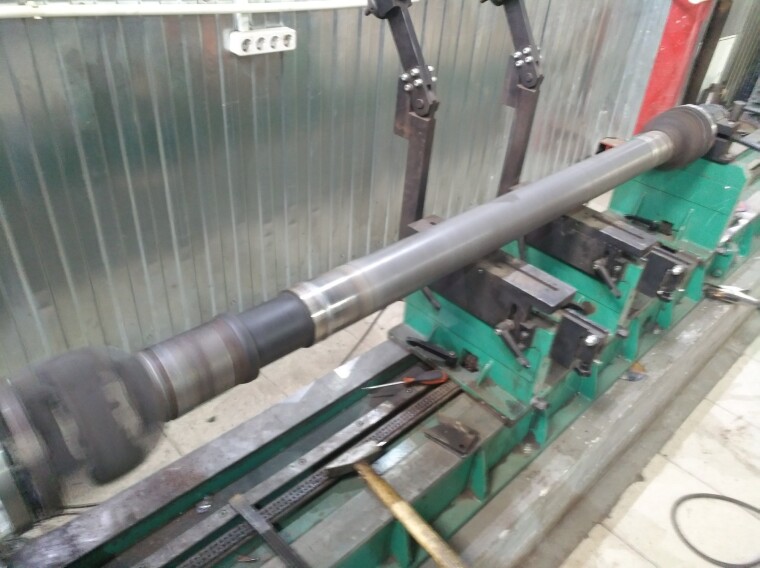

После того, как швы надёжно сварены, кардан переставляется в станок балансировки. Для доведения его динамических характеристик до требуемых норм.

По показаниям балансировочного оборудования, требовалось установить грузы меньшего веса в прежние места установки. Старые грузы сбиваются, новые привариваются на их место.

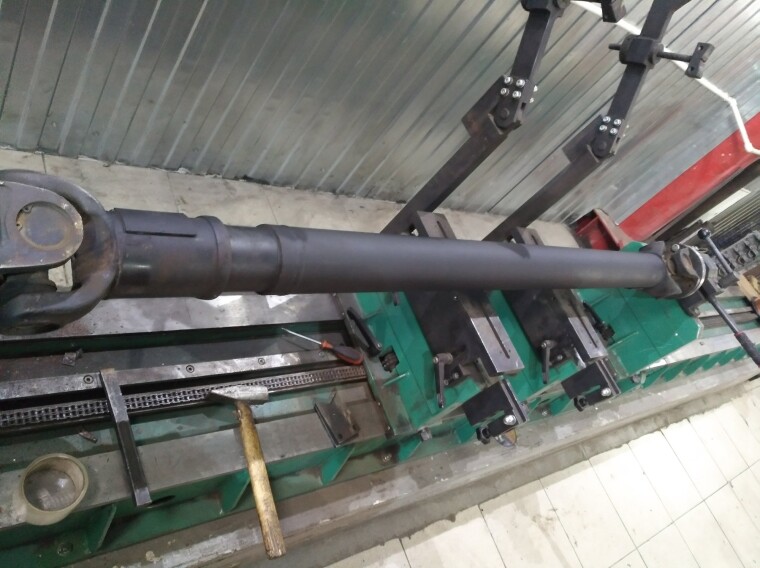

В завершение всех технологических процессов частично окрашиваем вал, для защиты металла от преждевременной коррозии и придания изделию эстетического вида.

На все операции понадобился 5 часов.

Суммарные затраты на ремонт, расходные материалы и запчасти составили 19000 рублей.

Гарантия на проделанную работу 3 месяца.
