Дано:

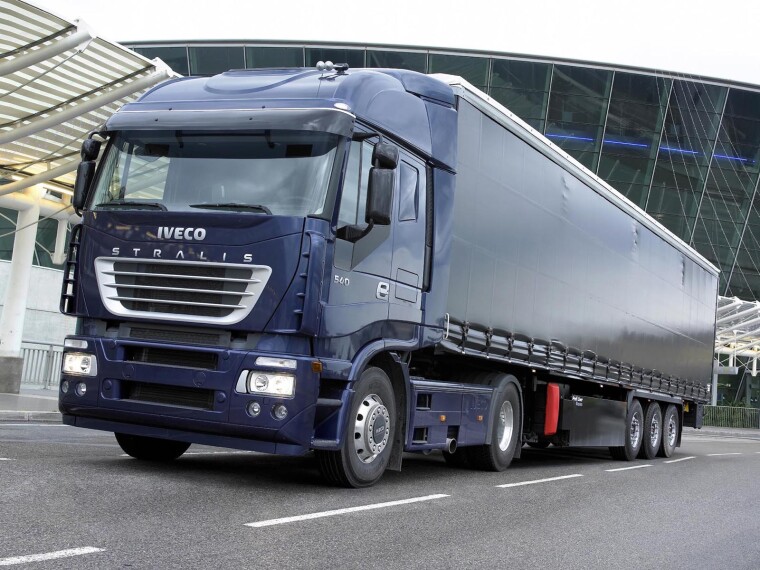

Авто: Фура IVECO
Год: 2012
Модель: Stralis
Двигатель: Дизель турбонаддув
Особенности авто: Грузовой тягач.
Жалоба: Стуки при трогании, вибрации при движении.
Особенности возникновения проблемы: Несвоевременное обслуживание узла карданной передачи.
Требуется:
1. Доставить кардан в специализированный сервис.
2. Получить заключение специалиста о состоянии агрегата.
3. Согласовать ремонт.
4. Забрать отремонтированный кардан из сервиса, установить на место.
Описание:

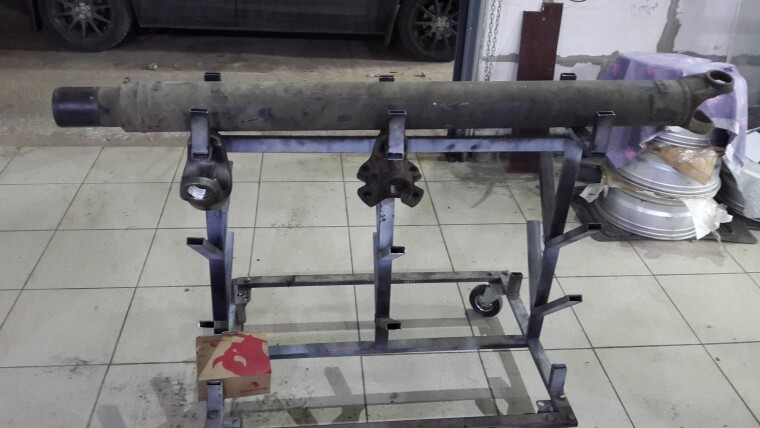

1. В работу поступил кардан от грузового автомобиля Ивеко.

Кардан был частично разобран, для замены крестовины. Но клиент столкнулся с проблемой…

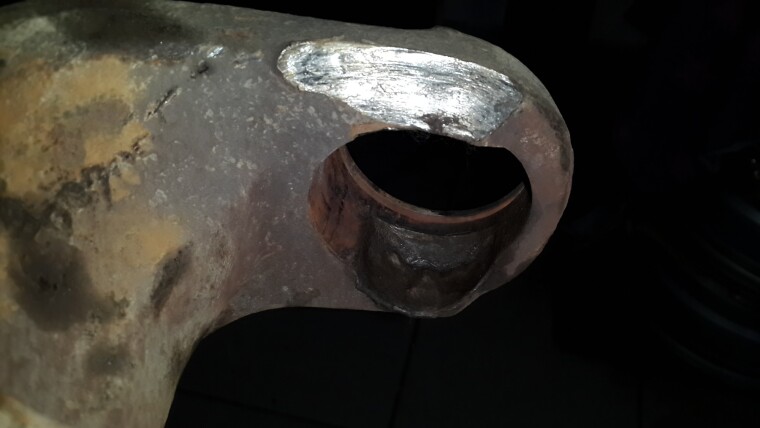

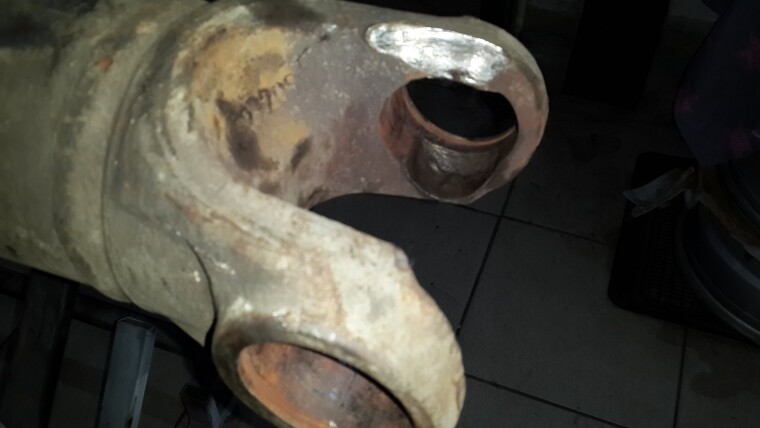

Крестовина заклинила, провернулась, эксплуатация продолжалась и она набила место в вилки.

В этом случае лучшим и верным решением станет замена повреждённого элемента кардана на новый.
Наличие составных частей вала всегда поддерживается на складе для оперативного ремонта.

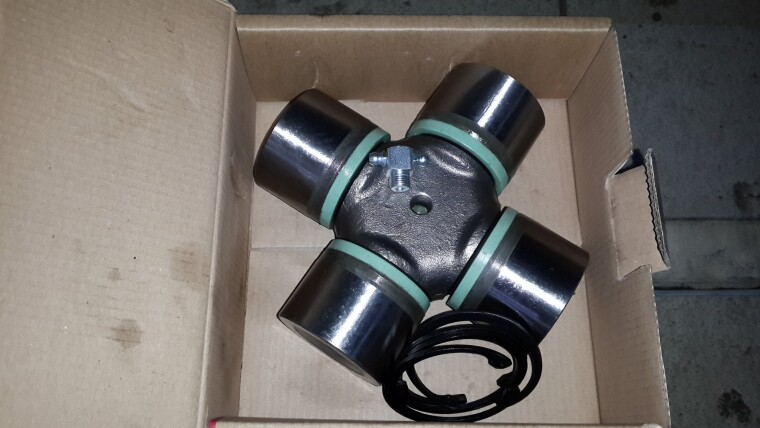

Будем устанавливать новую крестовину.

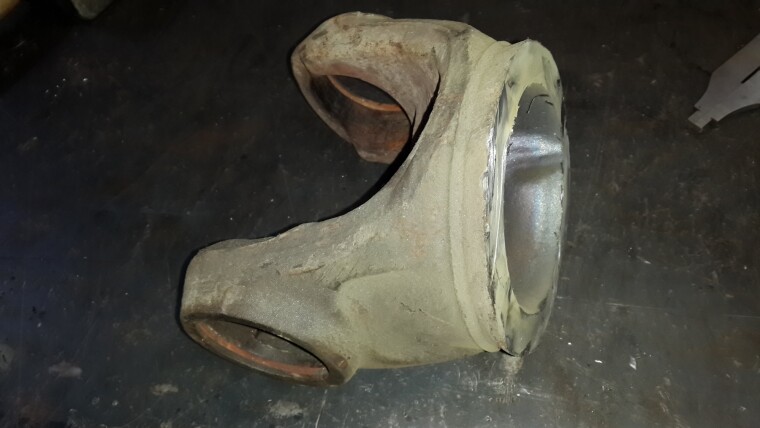

Приступаем к ремонту. Отрезаем разбитую вилку.

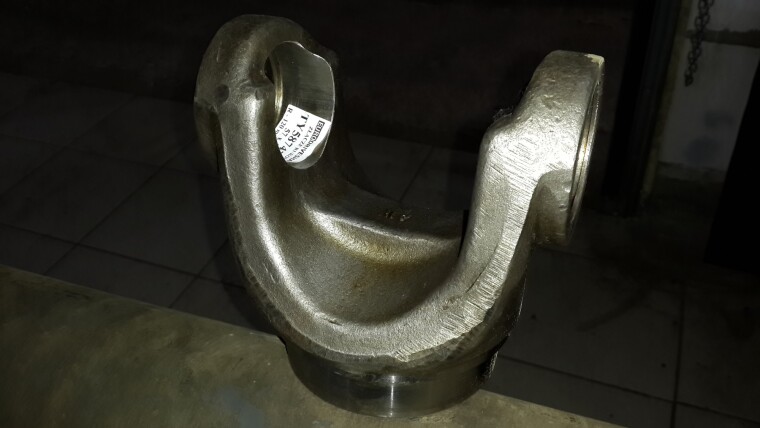

Обрабатываем трубу на станке и вставляем новую вилку и крестовину.

Обрабатываем трубу на станке

Устанавливаем вал на станок для сварки.

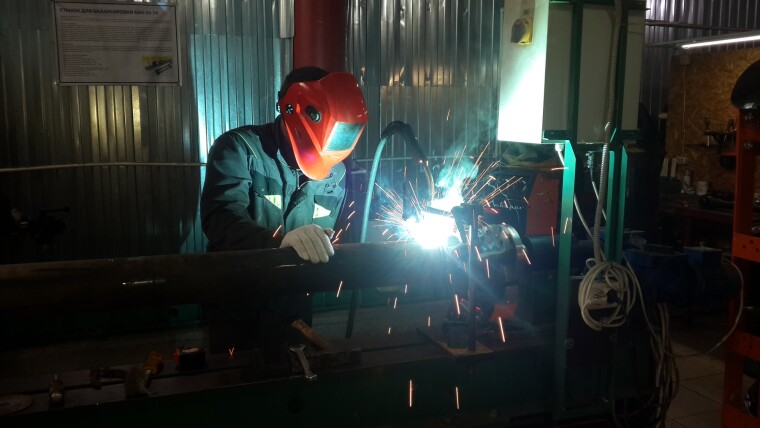

Процесс сварки проходит в полуавтоматическом режиме под контролем мастера

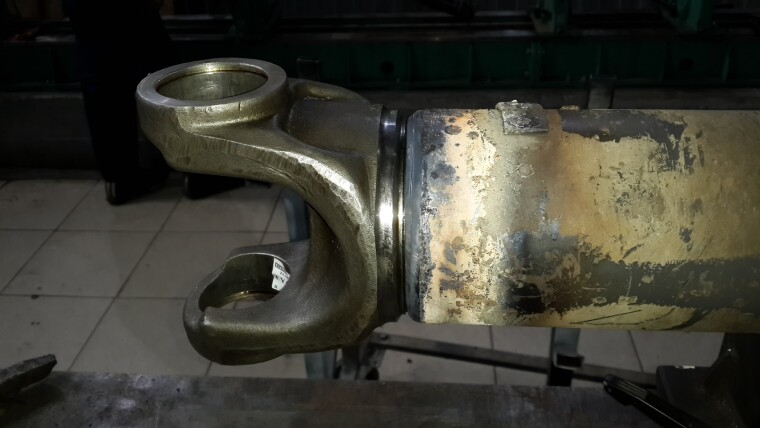

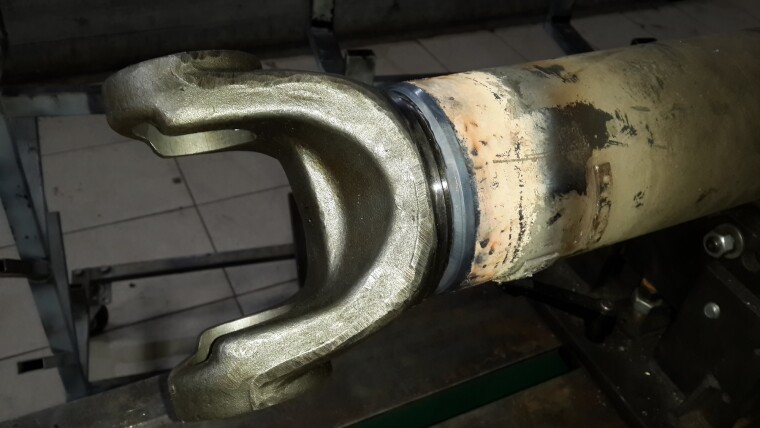

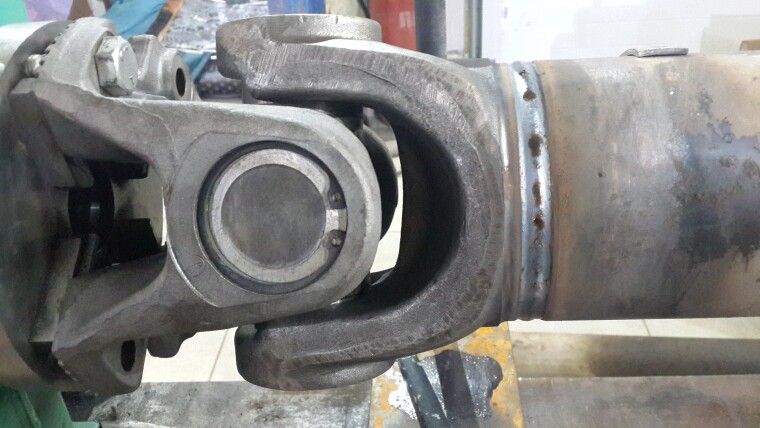

Так выглядит сварной шов получаемый в условиях нашего цеха на нашем оборудовании .

Изделие почти готово. Избавляемся от дисбаланса с помощью балансировки.

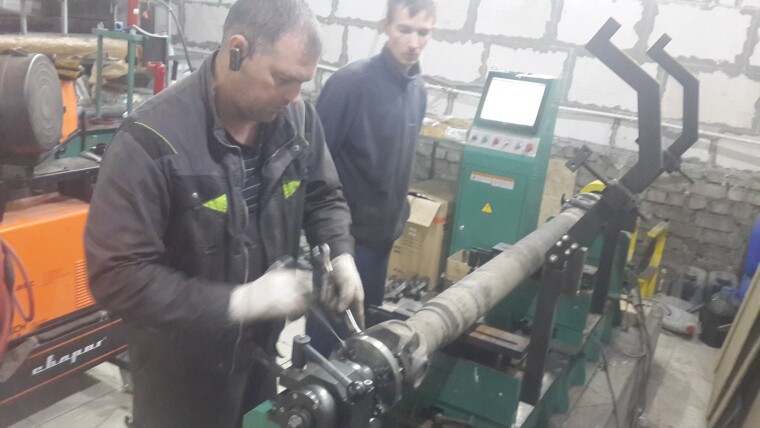

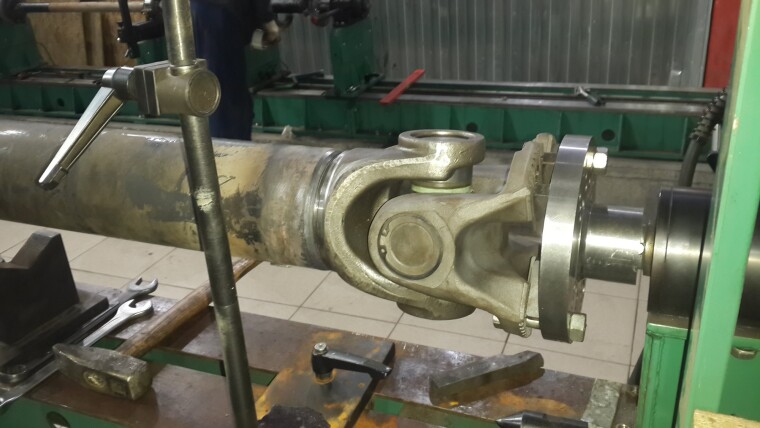

Переносим кардан на специальный станок и закрепляем.

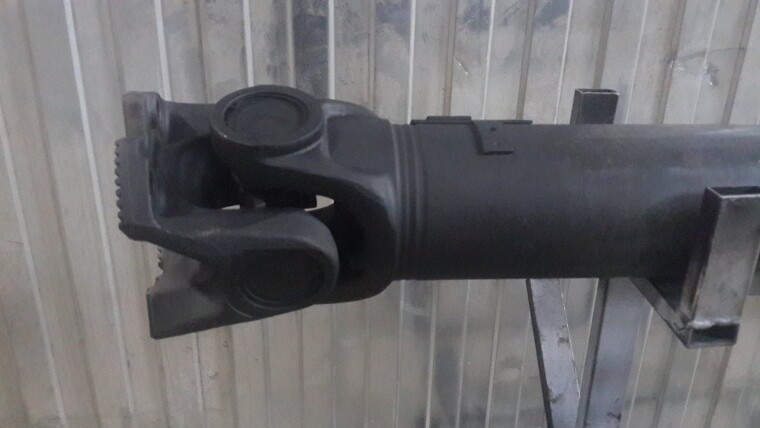

Так теперь выглядит, в прошлом, проблемное место.

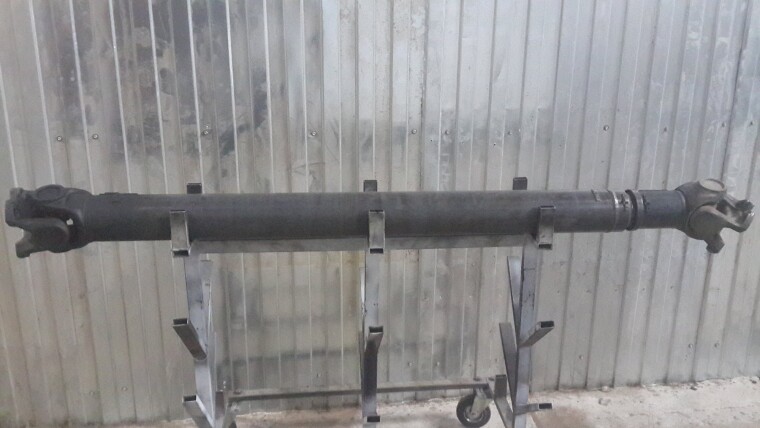

Вал готов к отдачи заказчику. Восстановлен, отбалансирован и покрашен.

На все операции понадобилось 6 часов.
Суммарные затраты на запчасти, расходные материалы и ремонт составили 20000 рублей.
