Дано:

Авто: VOLVO

Год: 2000

Модель: Америка.

Двигатель: Турбодизель

Особенности: Тягач.

Жалоба: Вибрации при движении и стук при трогании. Особенности возникновения: Не своевременное обслуживание агрегата.

Требуется:

1. Доставить кардан в снятом виде в ремонтный цех.

2. На месте проводится проверка агрегата. Выявляются все проблемные места.

3. Подбираются необходимые запасные части, по согласованию с заказчиком. Производится ремонт.

4. После завершения работ установить кардан на место и продолжать эксплуатацию автомобиля.

Приступаем к работе:

В наш автосервис обратился клиент с проблемой по части карданного вала. Машина Вольво американец. Беспокойство вызывала шлицевая часть и запущенное состояние крестовин. После предварительного звонка вал был доставлен в наш цех.

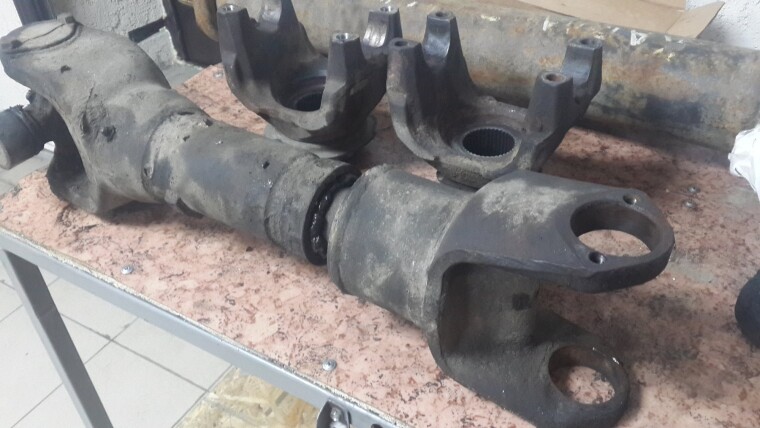

Карданный вал

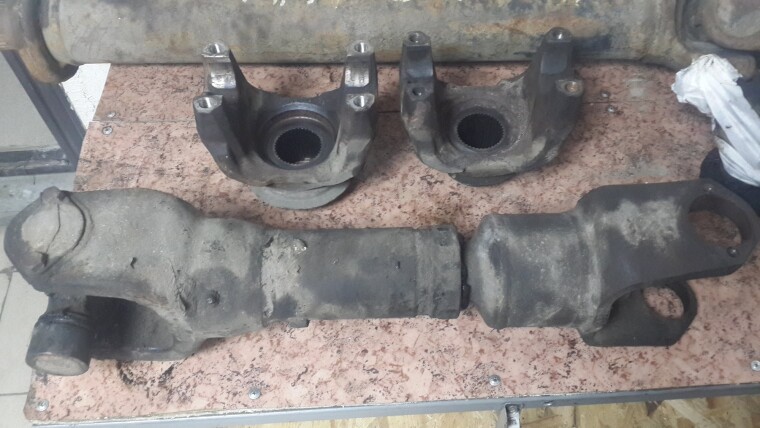

По результату осмотра было установлено, что в замене наждаются обе крестовины и шлицевое соединение.

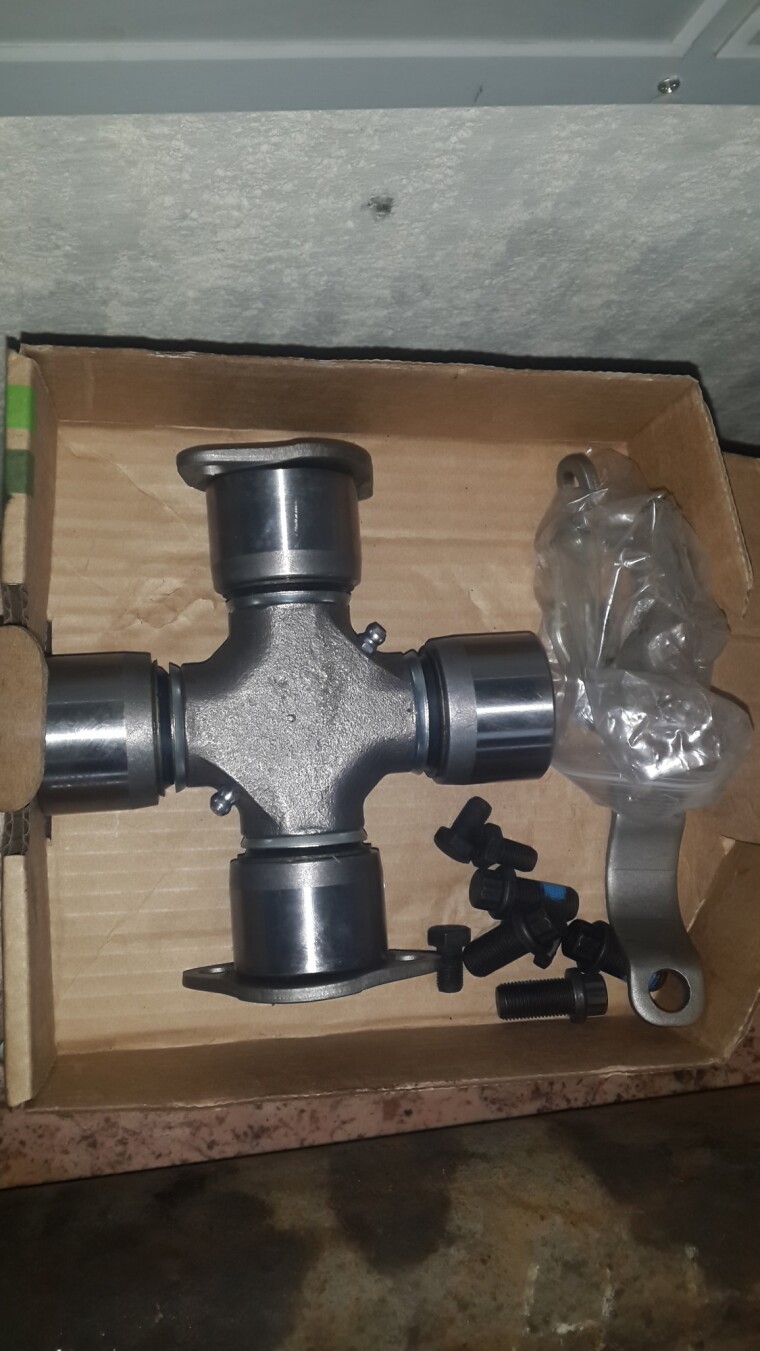

Крестовины были на складе. А вот шлицевую пришлось подбирать по параметрам, и переделывать из более крупной от другого грузового автомобиля.
Решение эффективное, но не простое…

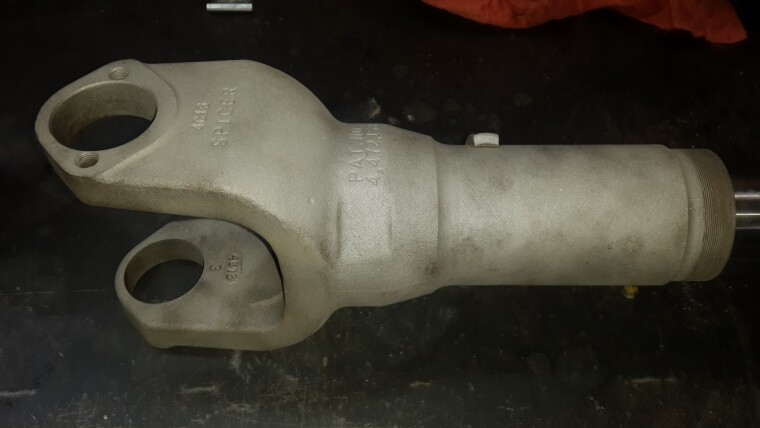

Шлицевая

Приступаем к работе. Для начала очищаем вал при помощи пескоструя.

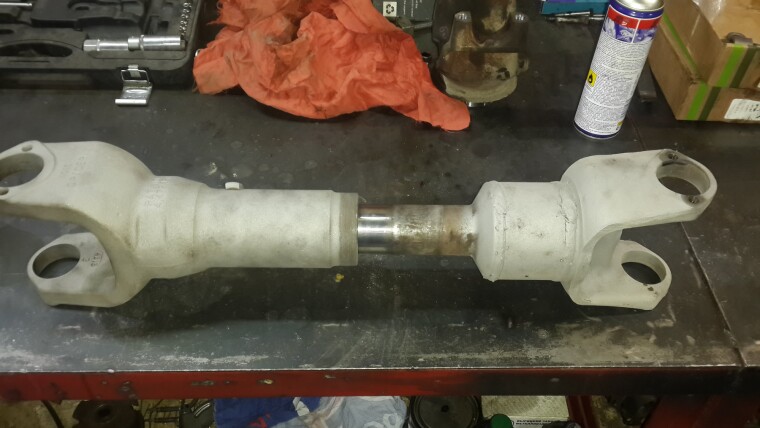

Очищаем вал

Подобные переделки требуют кропотливой и точной работы токаря. Важно соблюсти все допуски и размеры всех составных элементов карданной передачи.

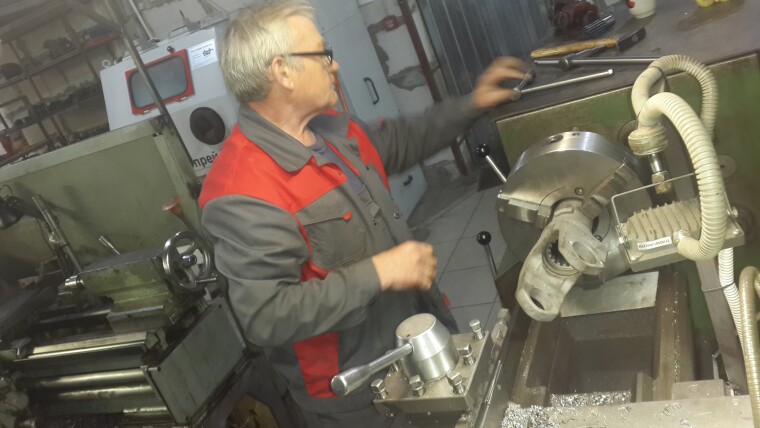

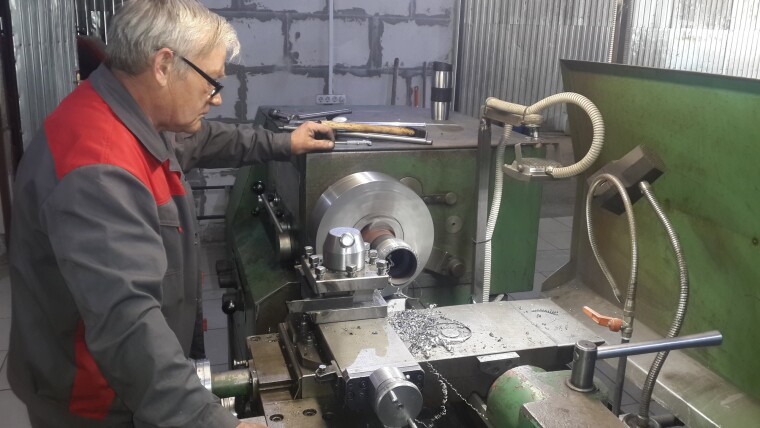

Токарь имеет большой опыт и отлично знает своё дела. Начинается проточка…

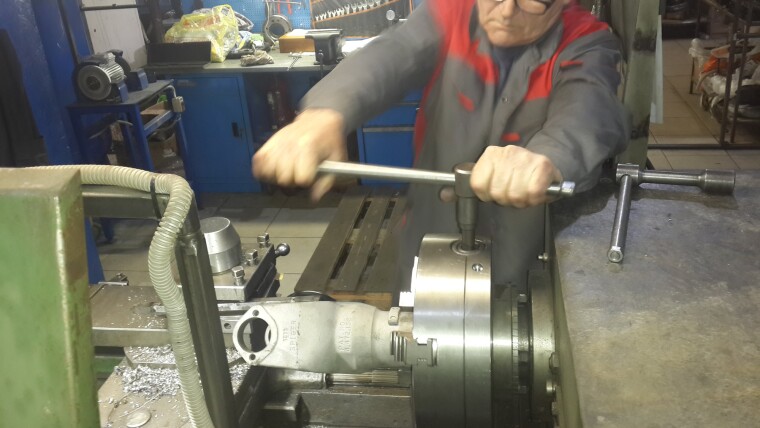

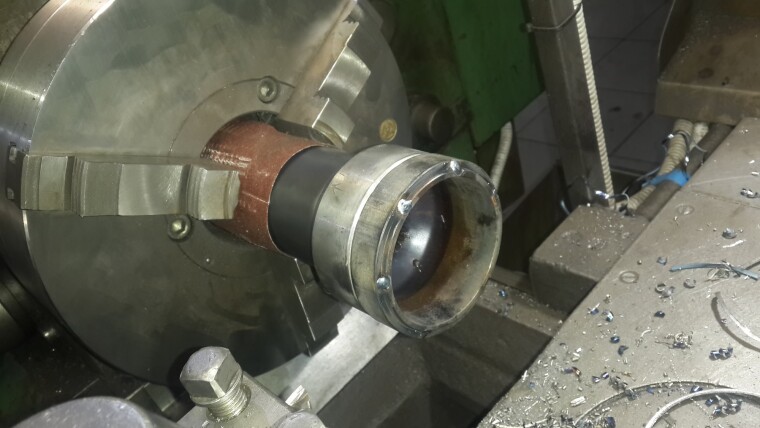

Проточка

Проточка. Фото2

Проточка. Фото3

Проточка. Фото4

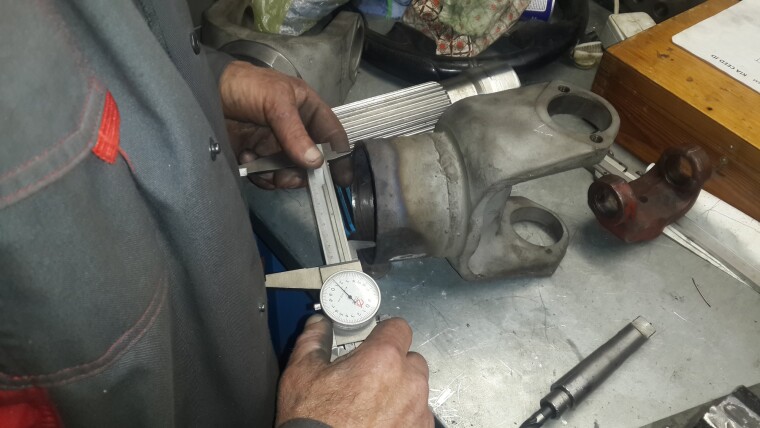

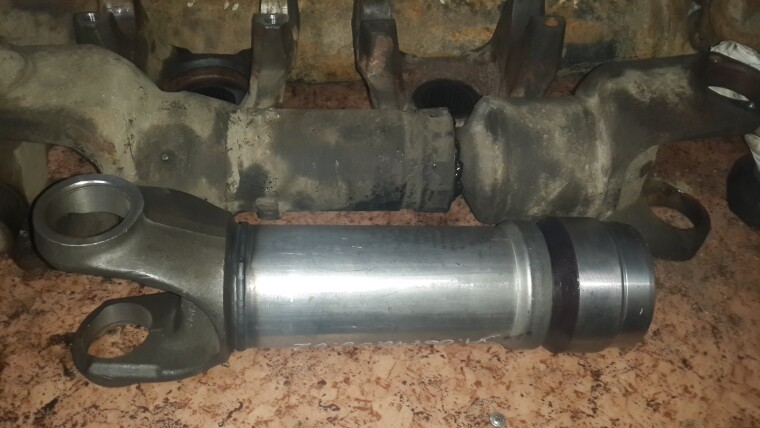

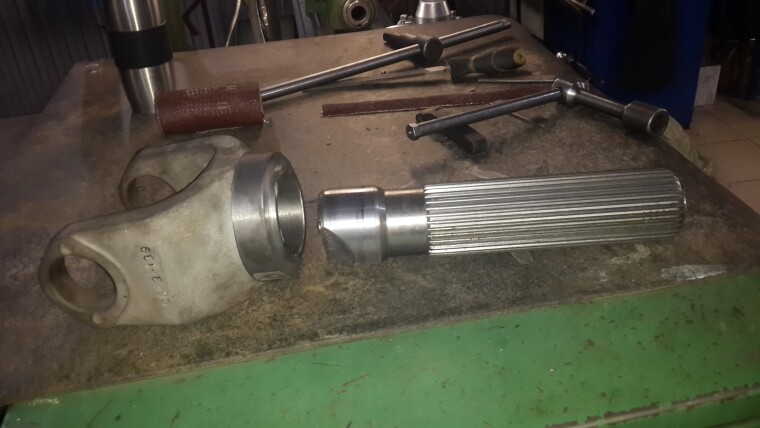

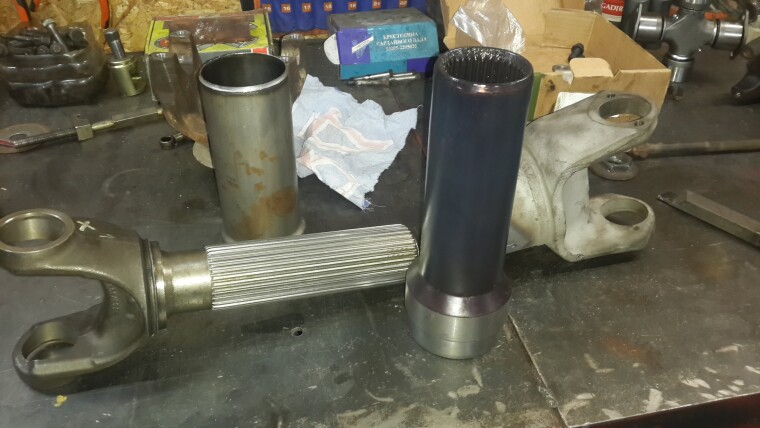

Элементы подогнаны друг к другу.

Элементы подогнаны друг к другу. Фото2

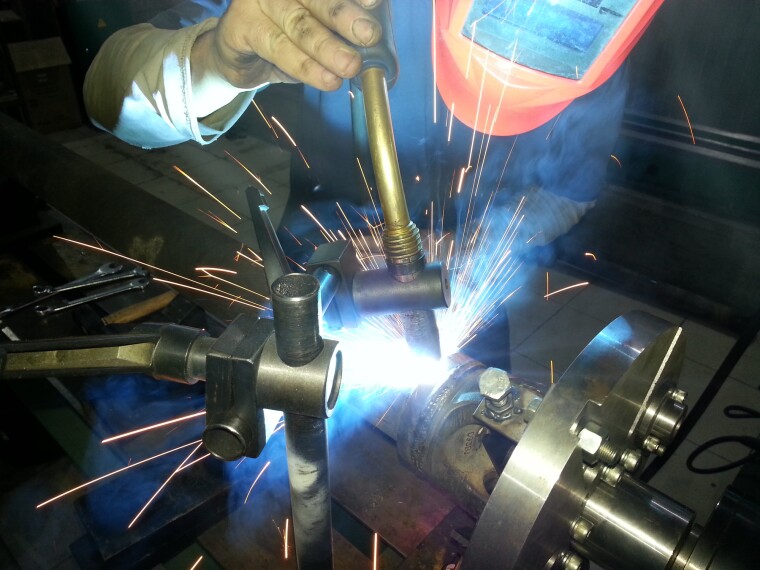

Кардан собирается, устанавливается на стапель для проведения сварочных работ.

Все элементы надежно соединены. Кардан устанавливается на балансировочный станок, чтоб исключить вибрации при движении автомобиля

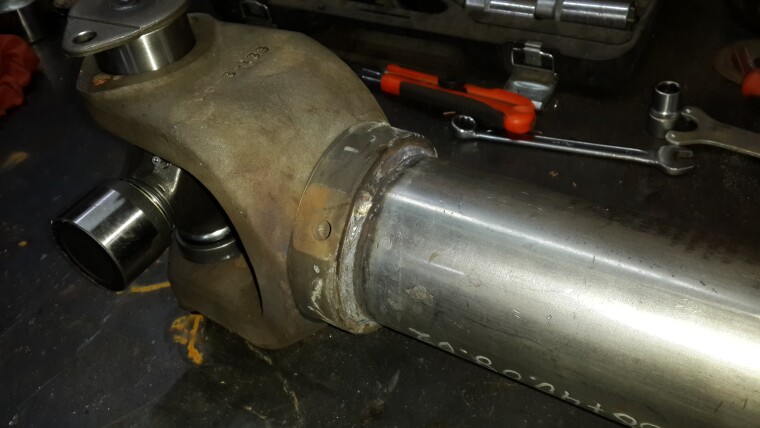

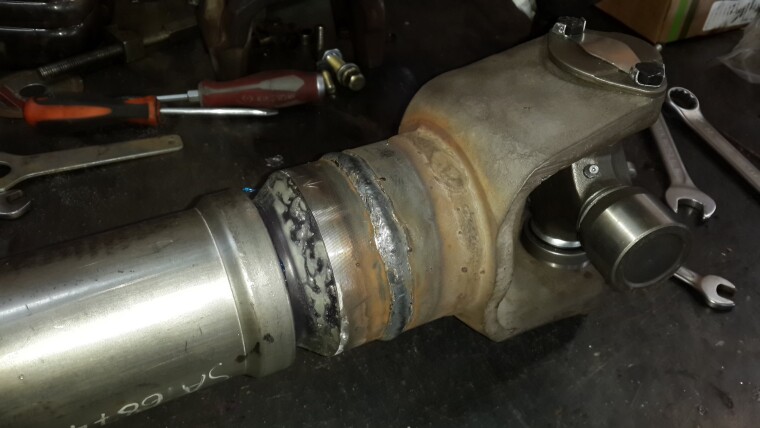

Все элементы надежно соединены

Все элементы надежно соединены. Фото2

В завершение восстановительного процесса кардан окрашивается и отдаётся заказчику.

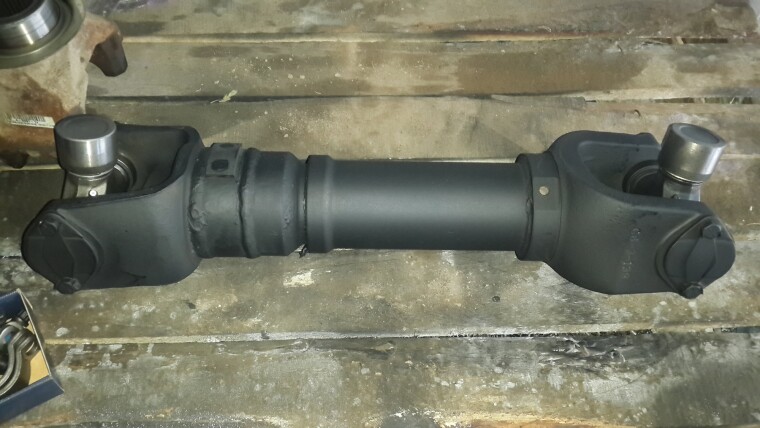

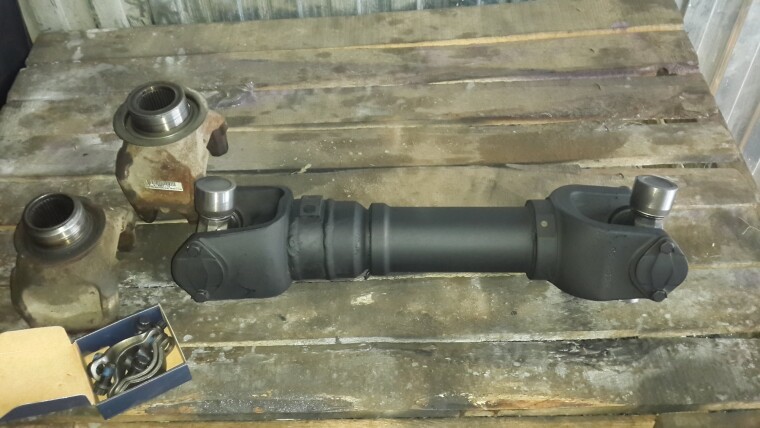

Окрашенный кардан

На все операции понадобился 1 рабочий день

Суммарные затраты на ремонт, расходные материалы и запчасти составили 28000 рублей.
