Установка шарнира ГУКА и замена шлицевой части на автомобиле Land Cruiser2005 года, г. Рязань.
Установка шарнира ГУКА и замена шлицевой части на автомобиле Land Cruiser2005 года.
Дано:
Авто:Toyota
Год:2005
Двигатель:дизель
Особенности авто:Автомобиль для внедорожных приключений
Жалобы, проблемы и боль клиента:Необходимо увеличить угол работы карданного вала.
Желание увеличить геометрическую проходимость автомобиля.
Требуется:
1. Привезти вал в снятом виде.
2. Согласовать перечень работ и запасных частей.
3. Произвести ремонт и балансировку.
4. Установить вал на место
ВНИМАНИЕ: Описание процесса ремонта предоставлено исключительно для ознакомления и демонстрации наших умений и навыков.Самостоятельное повторение увиденного в данной статье без профессионального оборудования,станочного парка и условий — не гарантирует положительного результата.
Дано:
Авто:Toyota
Год:2005
Двигатель:дизель
Особенности авто:Автомобиль для внедорожных приключений
Жалобы, проблемы и боль клиента:Необходимо увеличить угол работы карданного вала.
Желание увеличить геометрическую проходимость автомобиля.
Требуется:
1. Привезти вал в снятом виде.
2. Согласовать перечень работ и запасных частей.
3. Произвести ремонт и балансировку.
4. Установить вал на место
ВНИМАНИЕ: Описание процесса ремонта предоставлено исключительно для ознакомления и демонстрации наших умений и навыков.Самостоятельное повторение увиденного в данной статье без профессионального оборудования,станочного парка и условий — не гарантирует положительного результата.
Описание:
Очередное не заводское решение при доработки автомобиля, в которой мы принимаем участие. Требуется увеличить угол работы карданной передачи.Стандартная крестовина не обладает требуемыми возможностями, поэтому было принято решение установить сдвоенную крестовину. Название данногоприварного элемента — шарнир ГУКА. Некоторые внедорожники оснащаются этим узлом с завода.Помимо этого в кардане была крайне изношена подвижная шлицевая. Её меняем на новую, увеличенного диаметра (более крепкую)

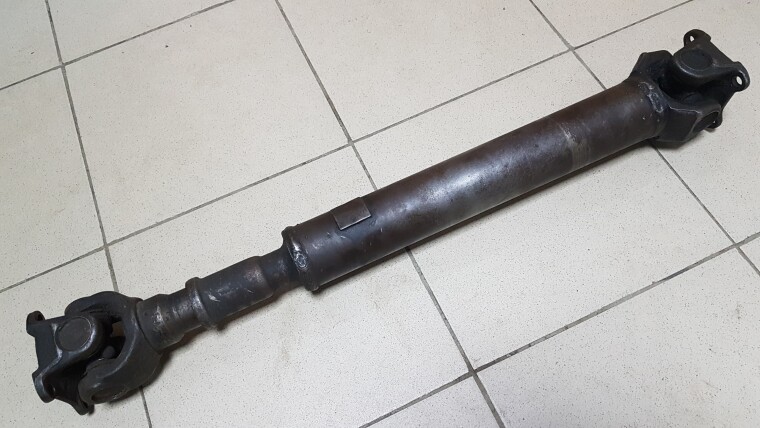

Кардан поступил в работу.
Очередное не заводское решение при доработки автомобиля, в которой мы принимаем участие. Требуется увеличить угол работы карданной передачи.Стандартная крестовина не обладает требуемыми возможностями, поэтому было принято решение установить сдвоенную крестовину. Название данногоприварного элемента — шарнир ГУКА. Некоторые внедорожники оснащаются этим узлом с завода.Помимо этого в кардане была крайне изношена подвижная шлицевая. Её меняем на новую, увеличенного диаметра (более крепкую)
Кардан поступил в работу.

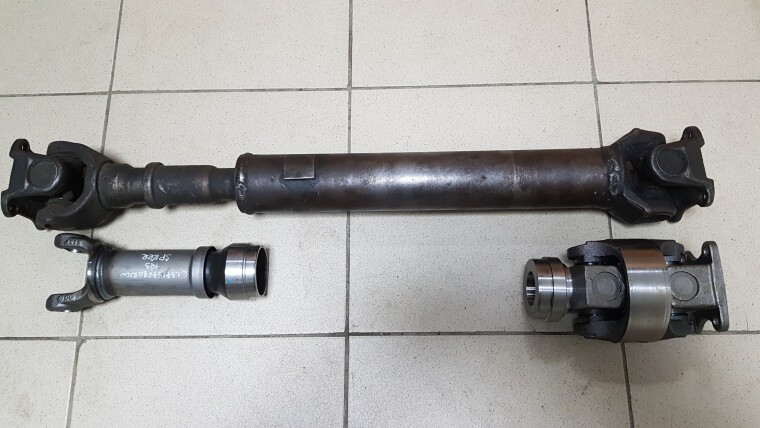

Была вычислена требуемая длинна кардана с учетом установки шарнира и новой шлицевой.

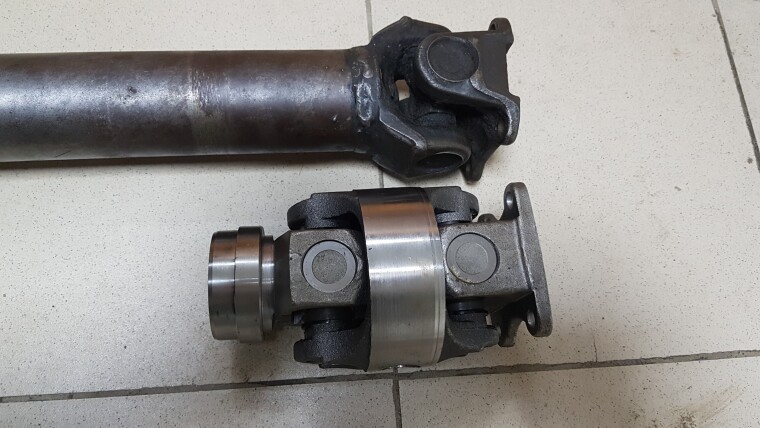

Шарнир ГУКА

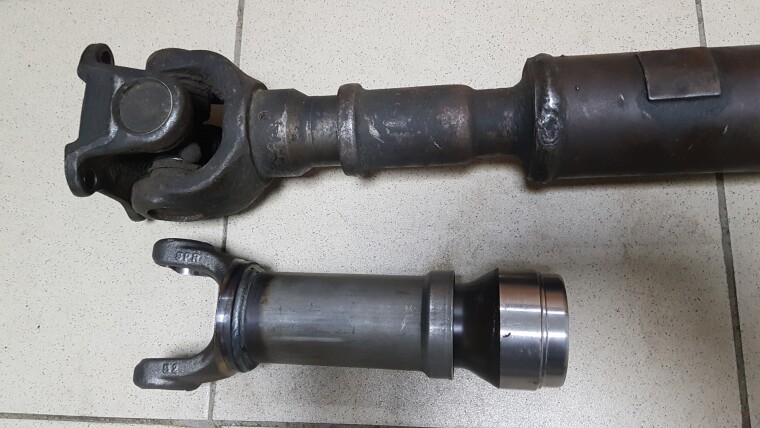

Шлицевая пара.

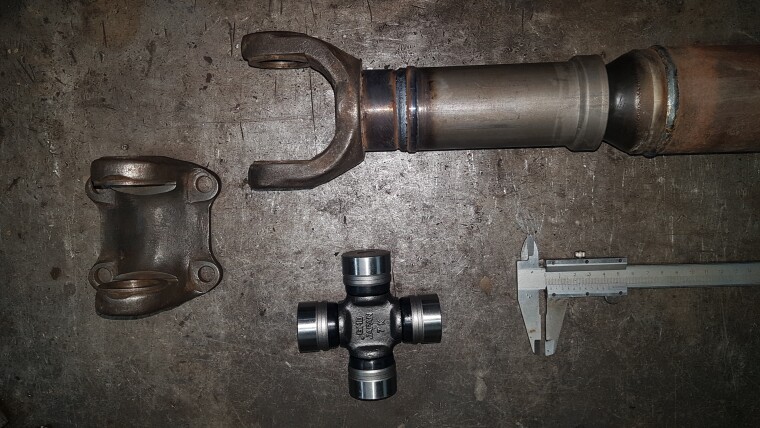

Приварили "ролную" вилку к новой шлицевой, а шлицевую к трубе. .

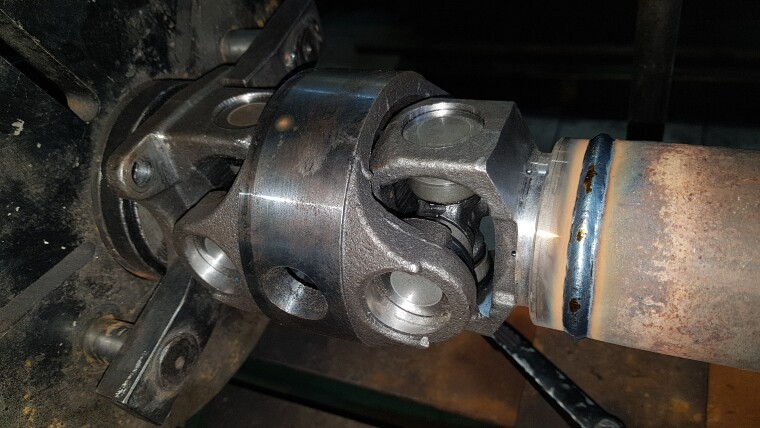

Шарнир гука, предварительно проточенный до необходимого диаметра-выставили на стенд для центровки и сварки

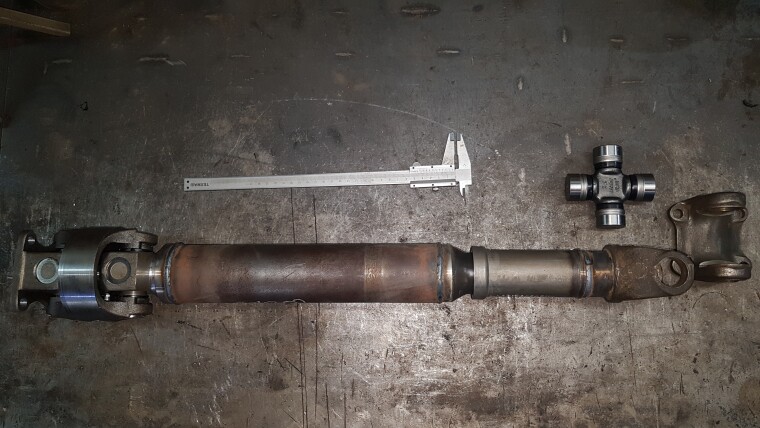

Кардан почти собран. Осталось установить крестовину и отбалансировать.

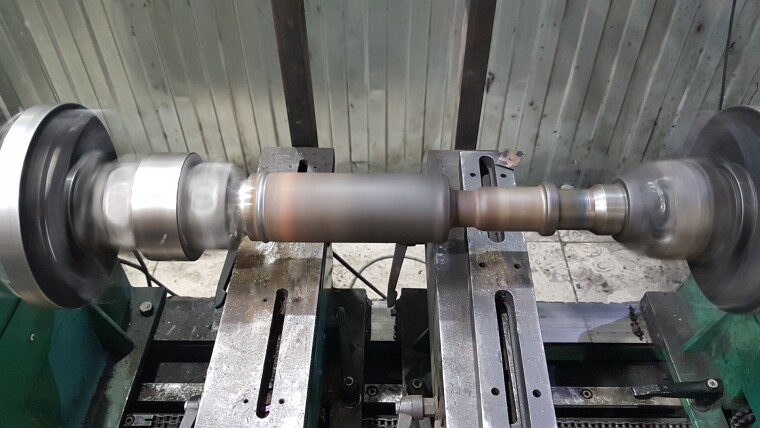

Вал на стенде динамической балансировки. (фото для примера)

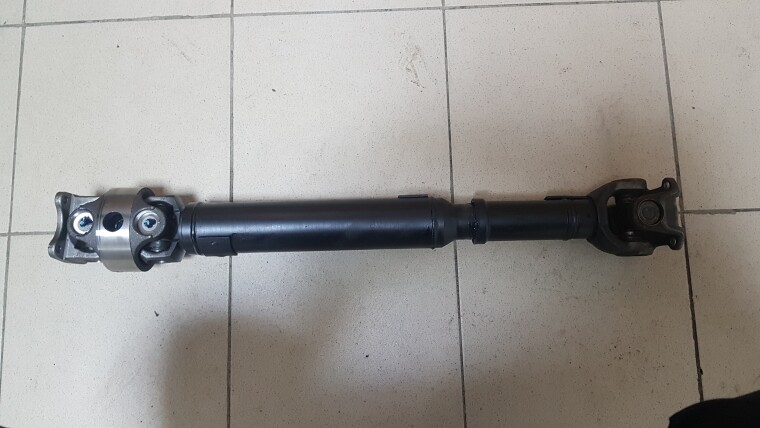

Ремонт кардана завершен. Агрегат готов к установки на автомобиль.
На все операции понадобилось 1 день.
Суммарные затраты на запчасти, расходные материалы и ремонт составили 19500 рублей.
Гарантия на проделанную работу 2 месяца.
