Дано:

Авто: Нива

Год: 2010

Модель: Шевроле

Двигатель: 1.7л. Бензин.

Особенности авто: Полноприводный "проходимец"

Жалоба: После приобретения автомобиля заказчик столкнулся с проблемами в карданной передаче автомобиля. Ранее машина была лифтована, но перед продажей её частично вернули к заводским параметрам. Кардан же оставили без внимания.

Особенности возникновения проблемы: Покупка автомобиля без надлежащего осмотра со стороны заказчика. Продажа автомобиля с заведомо неисправной трансмиссией со стороны продавца.

Требуется:

1. Установить точную причину неправильной работы карданной передачи.

2. В случае несовпадения длинны вала с требуемой, вычислить верную длину.

3. Доставить вал в квалифицированный центр по ремонту.

4. Согласовать работы по восстановлению, дождаться выполнения заказа и установить исправный вал на автомобиль.

Описание:

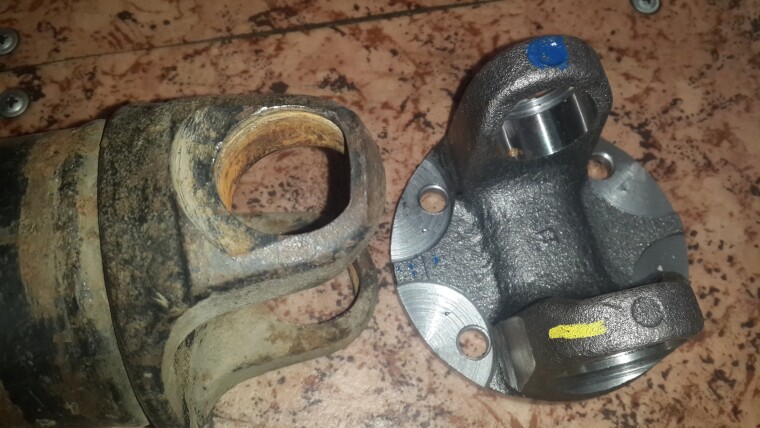

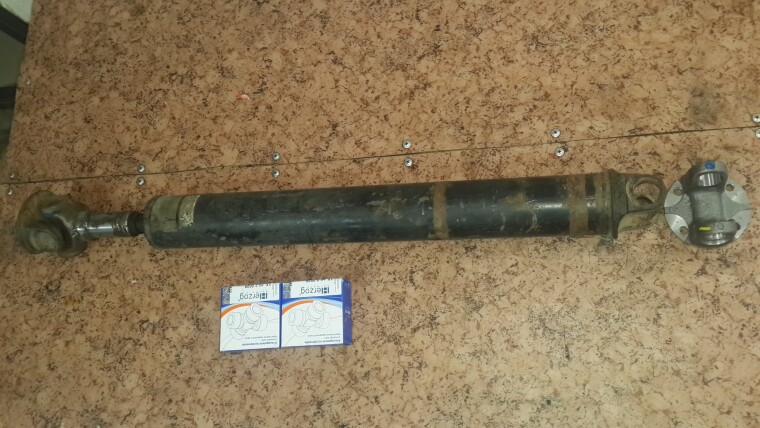

Вал доставлен в наш автосервис. Первое, что бросилось в глаза, это замятые окончания вилок и фланцев

Такой дефект возникает при неправильном угле установки вала, часто в следствии неправильной длины. При вращении элементы бьются друг об друга, заминая посадочные места крестовины. Проблема решается заменой трубы на трубу требуемой длинны, замена фланца на новый и заменой крестовин, с последующей балансировкой.

Подобрали трубу нужного диаметра и толщины, отрезали старую и приступили у установки новой.

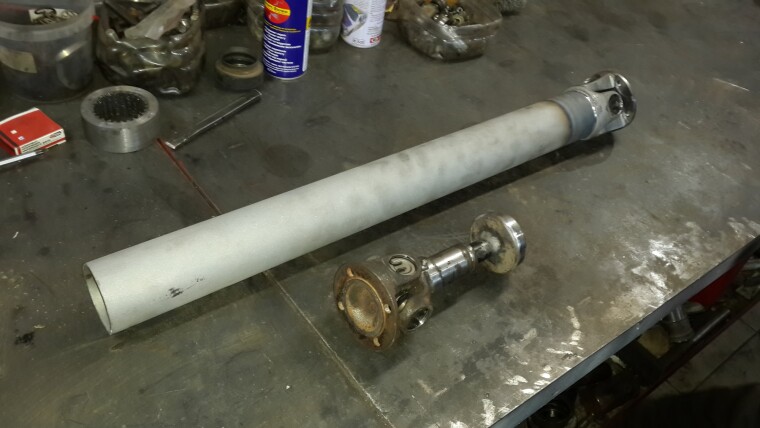

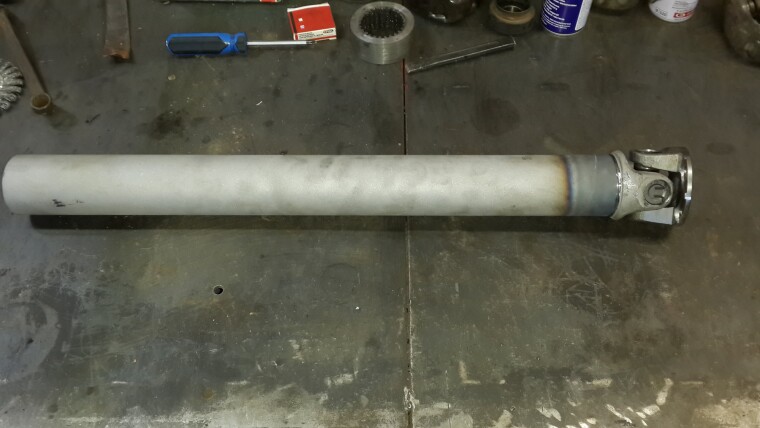

Установили фланец с новой крестовиной

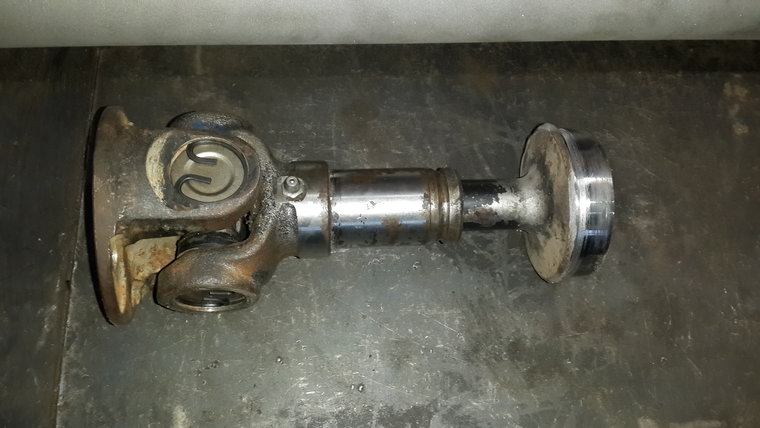

Подготовили шлицевое соединение для установки.

Фото1

Подготовили шлицевое соединение для установки.

Фото2

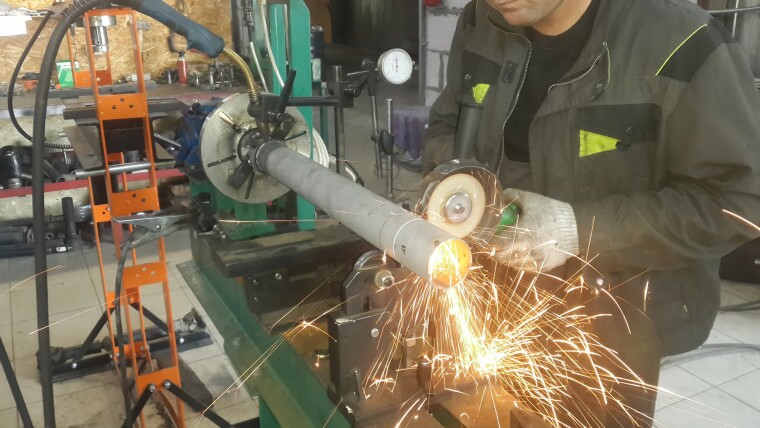

Отрезаем лишнюю часть трубы

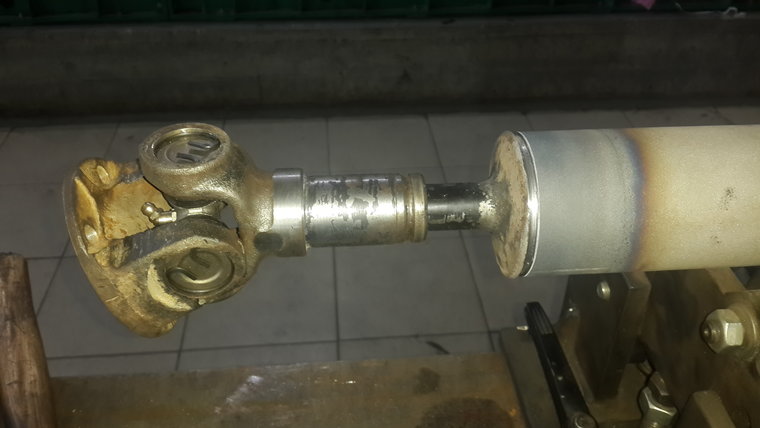

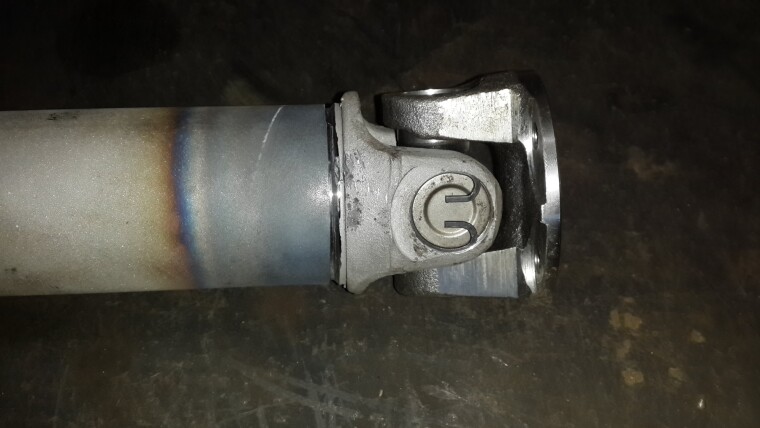

Делаем надёжный сварной шов, соединяем вилку с трубой

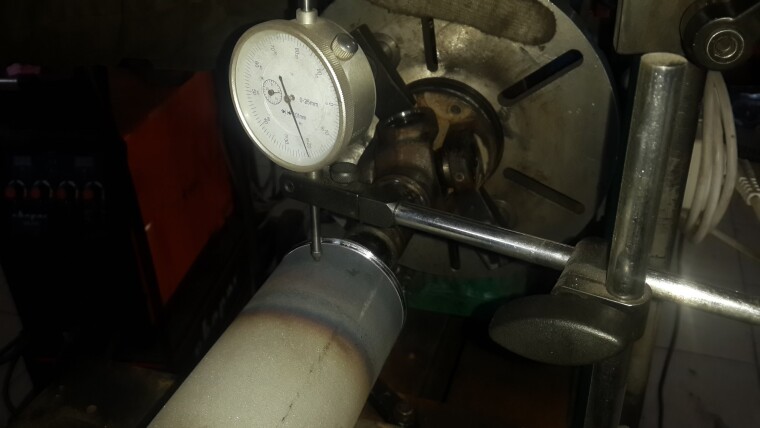

Примеряем и выставляем по центру шлицевую часть.

Продолжаем

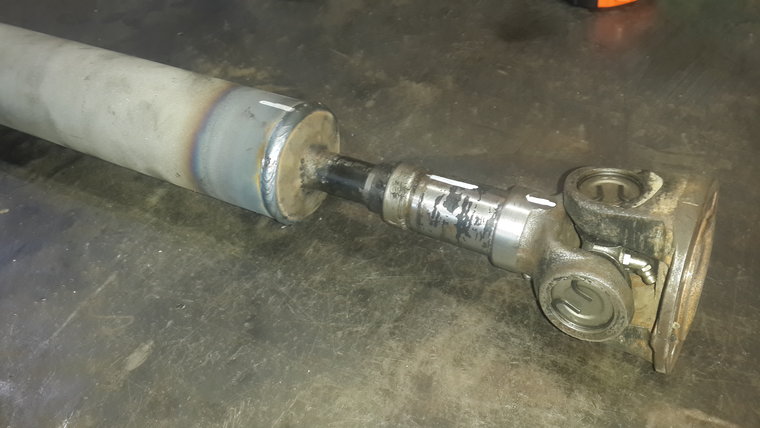

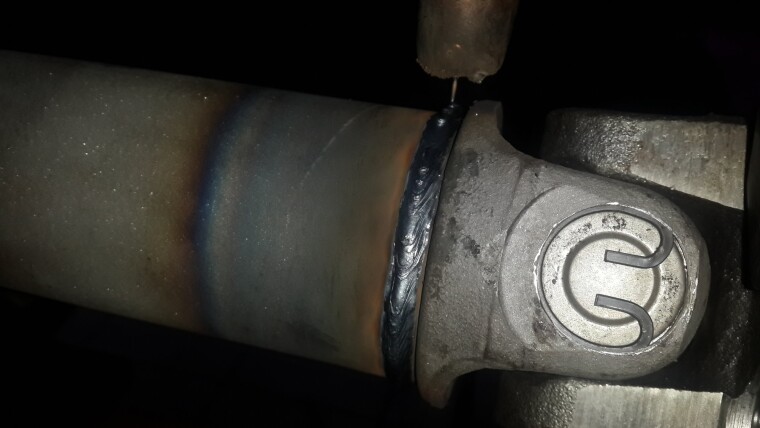

Свариваем шлицевую с трубой. Качество сварного шва не уступает заводскому

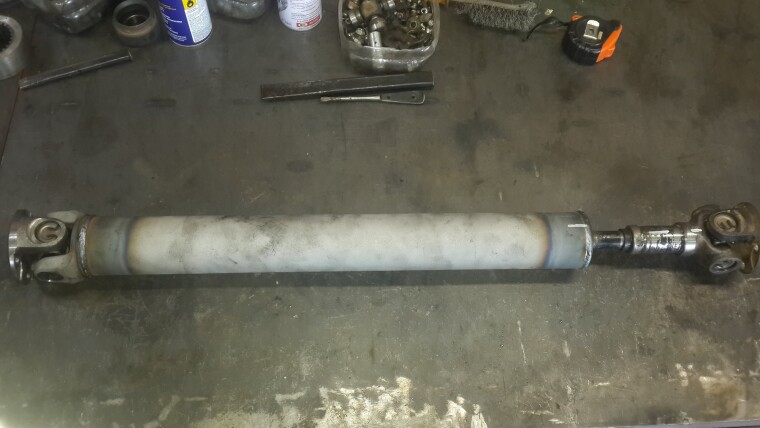

Кардан собран, все элементы поменяны и зафиксированы между собой, длина соответствует требуемой.

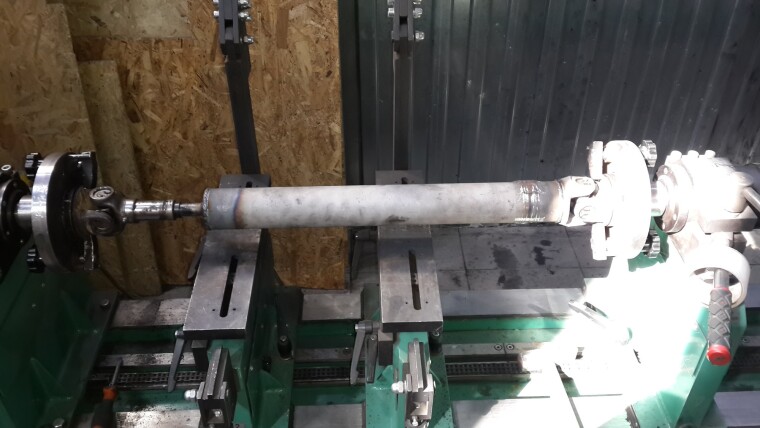

После перечисленных выше операций, крайне важно провести балансировку. Вал устанавливаем на станок и приступаем…

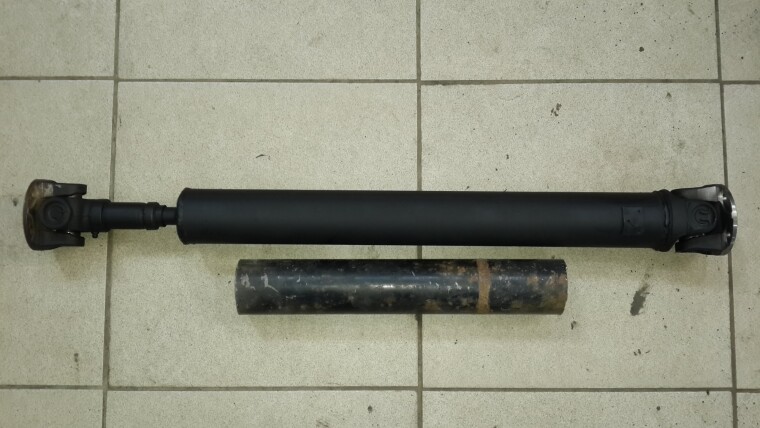

Старая труба и кардан после ремонта в сравнении.

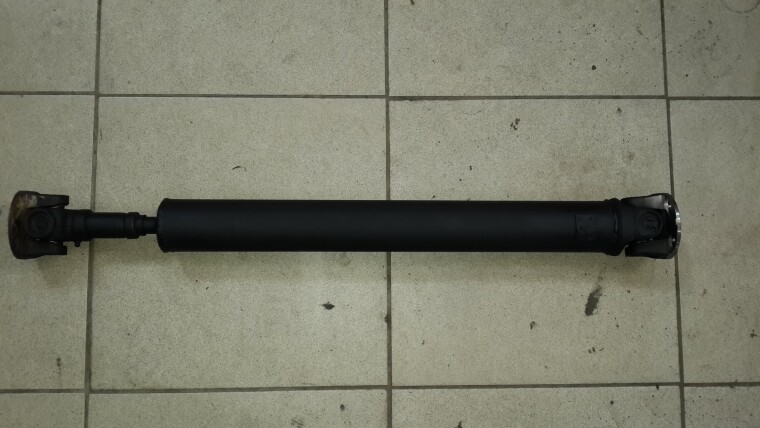

Полностью готовый и отбалансированый кардан. В ожидании своего владельца.

На все операции понадобилось 1 рабочий день.

Суммарные затраты на ремонт, расходные материалы и запчасти составили 9200 рублей.
