Дано:

Авто: Lexus

Год: 2005

Модель: RX330

Двигатель: 3.3 бензин.

Особенности авто: Полноприводный кроссовер.

Жалоба: Стук и вибрация со стороны трансмиссии.

  Особенности возникновения: Естественный износ, не своевременный ремонт вала.

Требуется:

1. Приехать в наш сервис на ремонт карданного вала, или привезти вал в снятом виде.

2. Согласовать перечень работ и запасных частей.

3. Получить отремонтированный вал.

4. Установить вал на место.

Процесс ремонта:

В Наш сервисный центр обратился человек, владеющий автомобилем Лексус RX. Его тревожило состояние карданного вала автомобиля.

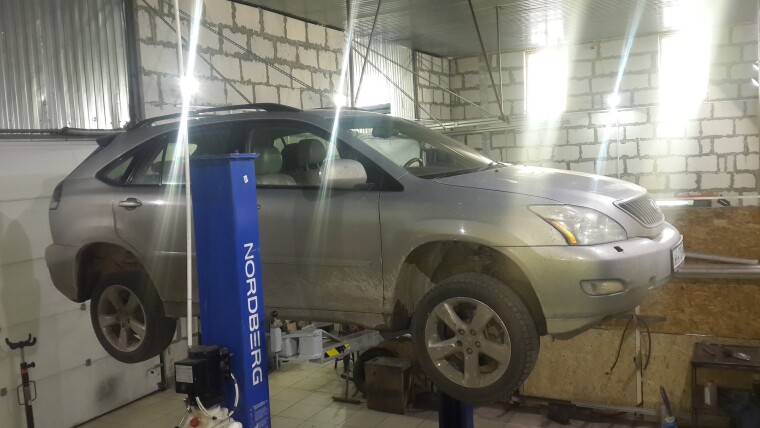

Для диагностики, машину запустили на подъёмник и осмотрели агрегат. В крестовинах ощущались явные люфты, некоторые из них отчетливо болтались в посадочных местах.

Клиентом было принято решение о незамедлительном ремонте, без отлагательств. Карданный вал сняли.

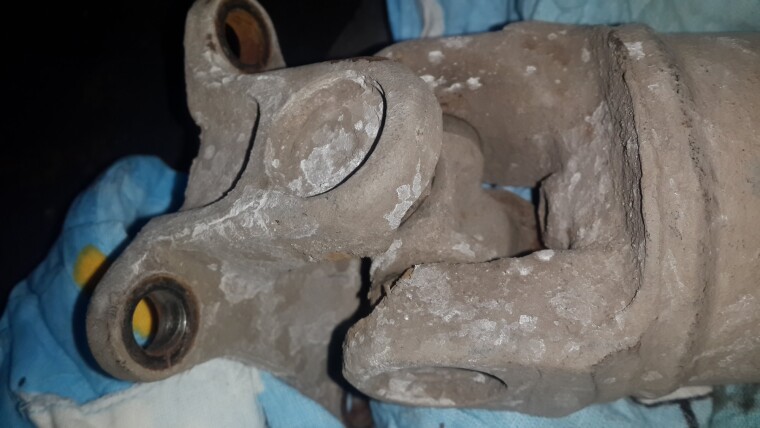

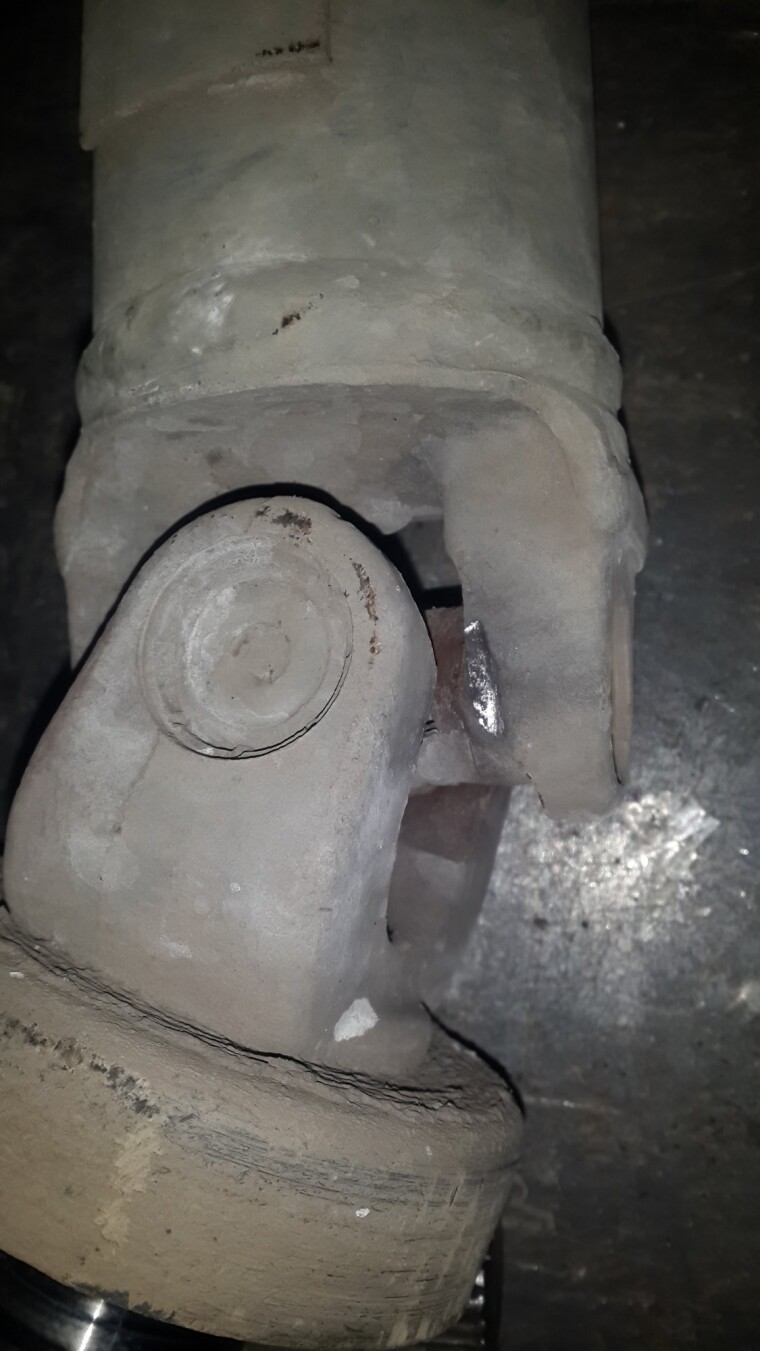

Одна из крестовин полностью развалилась. Фланец начал биться о вилку.

На противоположной крестовине следов износа явно не видно, но она болтается.

Средняя крестовина подклинивала, что свидетельствует о её износе.
Заказчику было рекомендовано заменить все крестовины на валу. Подвесные подшипники оказались в рабочем состоянии, их оставили.

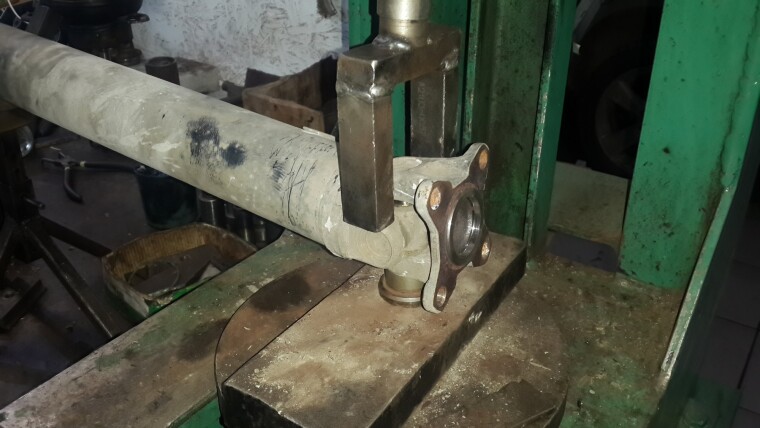

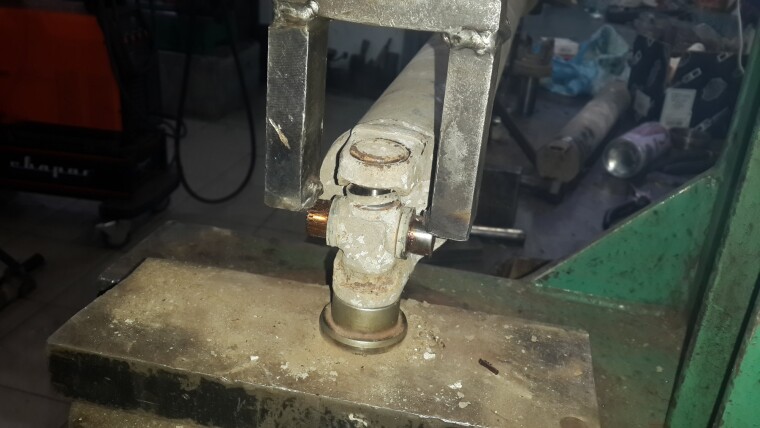

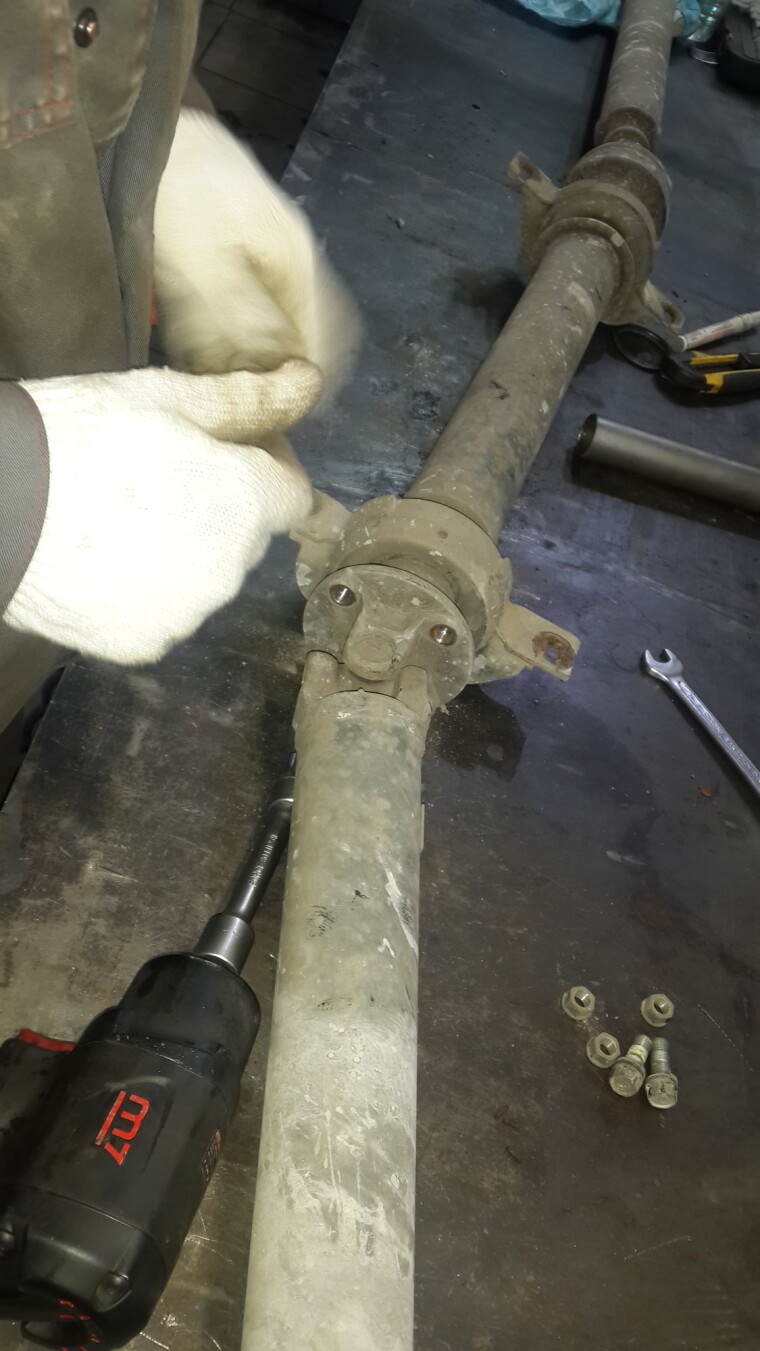

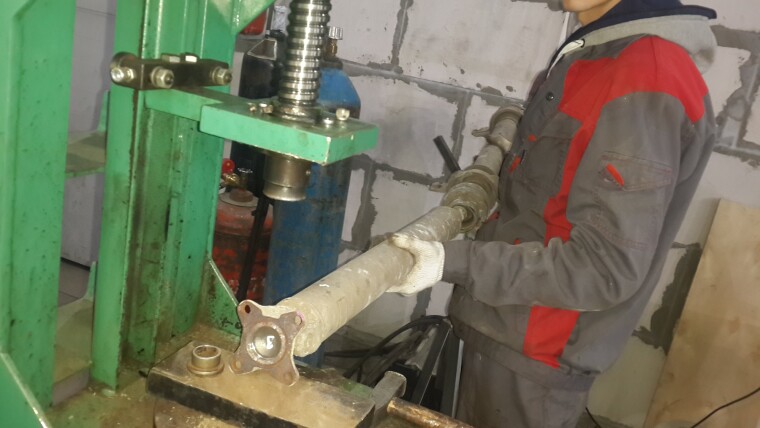

Разбираем кардан на составные части, извлекаем старые крестовины с помощью пресса.

Фото1

Фото2

Фото3

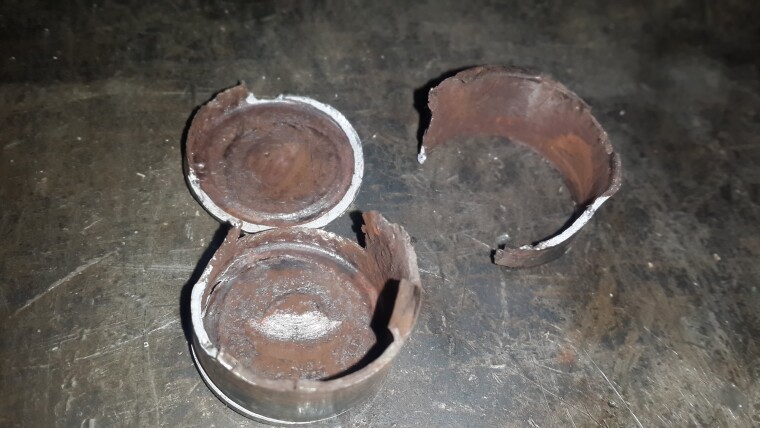

Наблюдаем явные следы запущенного состояния агрегата. Крестовина развалилась.

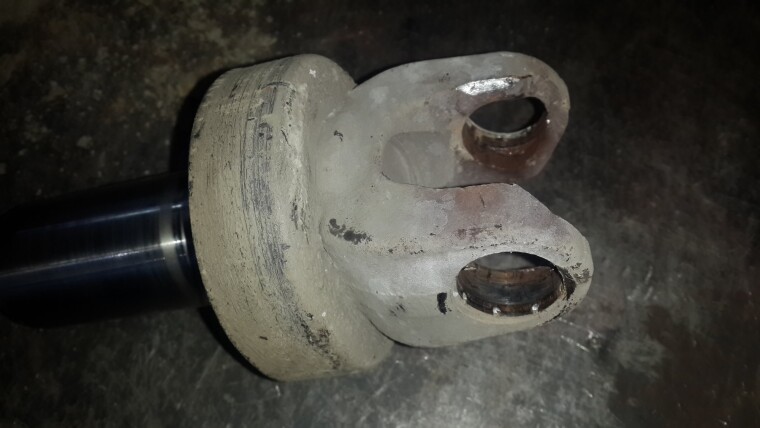

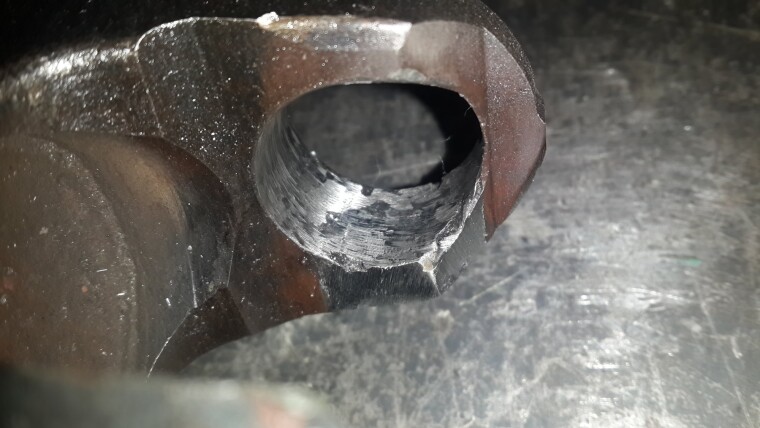

Вследствие этого, на фланце было разбито посадочное место

Фото1

Фото2

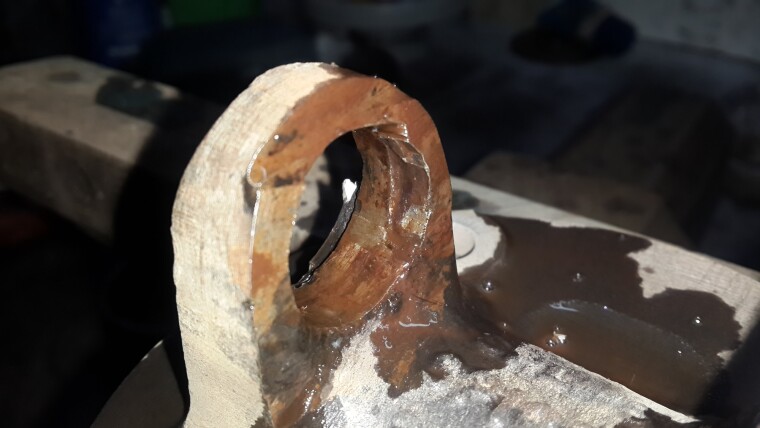

В разбитое место новую крестовину устанавливать нельзя, восстанавливаем проушину фланца.

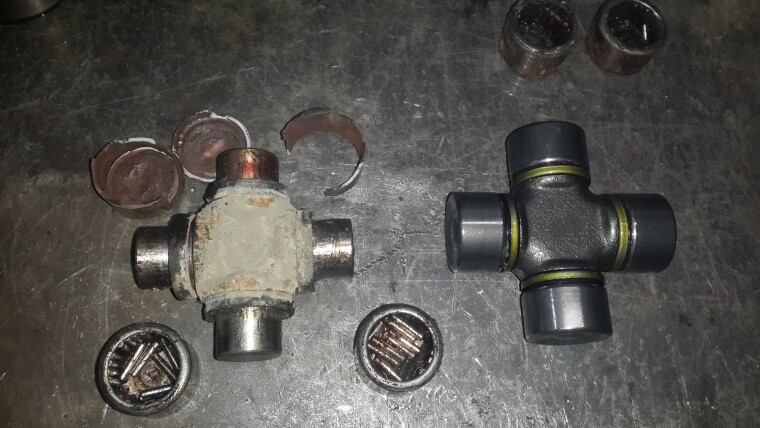

Старая и новая крестовины в сравнении.

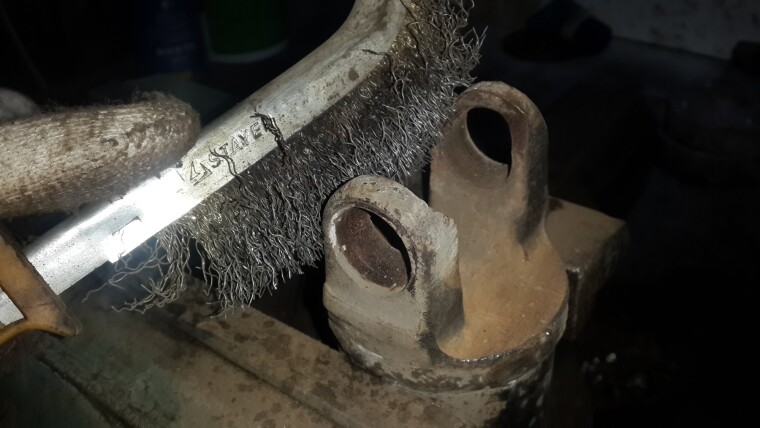

Очищаем места установки крестовин

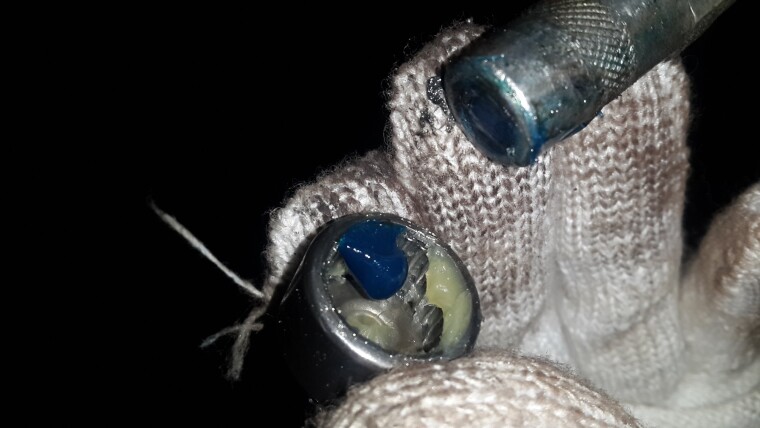

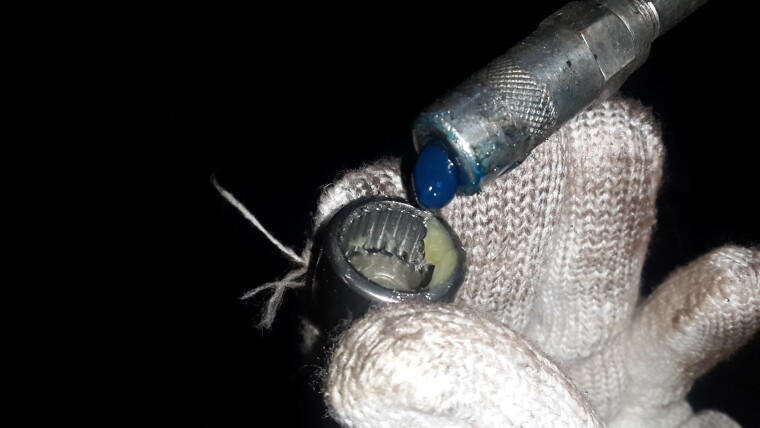

Перед установкой, дополнительно добавляем качественную смазку в каждую чашку крестовины.

Фото1

Фото2

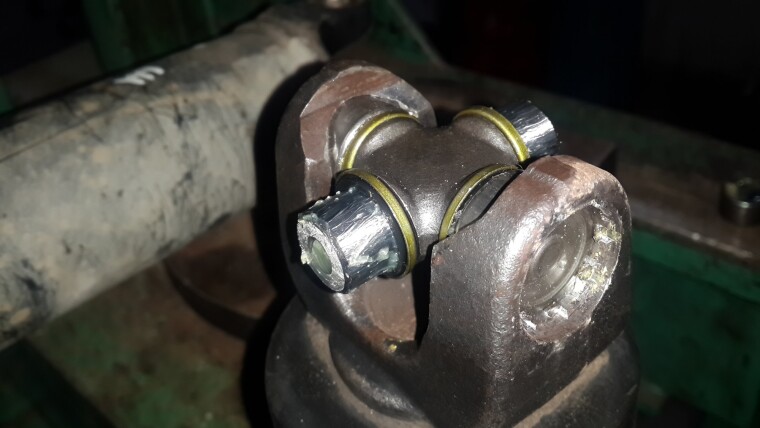

Процесс установки крестовины.

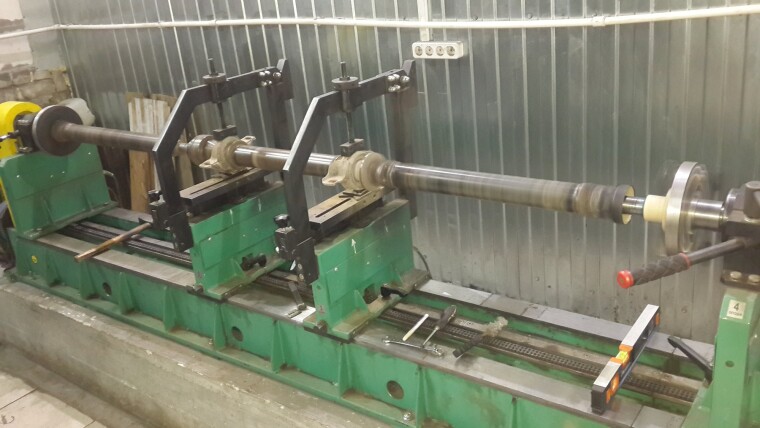

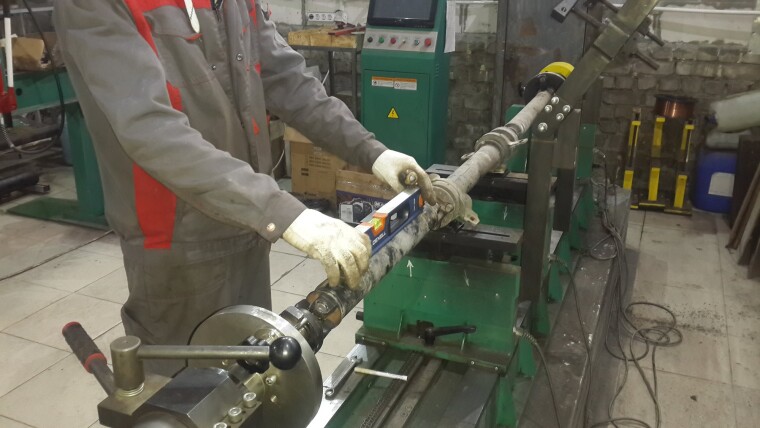

Завершающим этапом является балансировка вала на стенде. Устанавливаем весь вал в собранном состоянии.

Совершаем пробные старты с установленным валом.

Основываясь на показаниях балансировочного оборудования, привариваем грузы необходимого веса в указанную плоскость на поверхности вала.

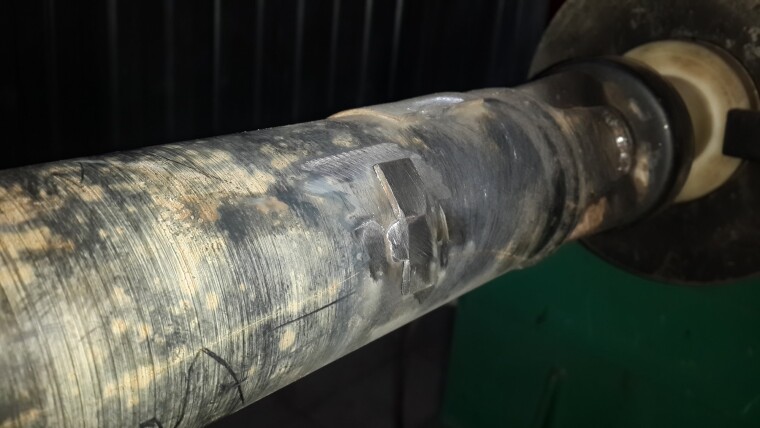

Один из приваренных грузов

После балансировки, вал окрашивается для защиты металла от преждевременной коррозии, и устанавливается на автомобиль.

На все операции понадобилось 5 часов.

Суммарные затраты на ремонт, расходные материалы и запчасти составили 15000 рублей.
