Дано:

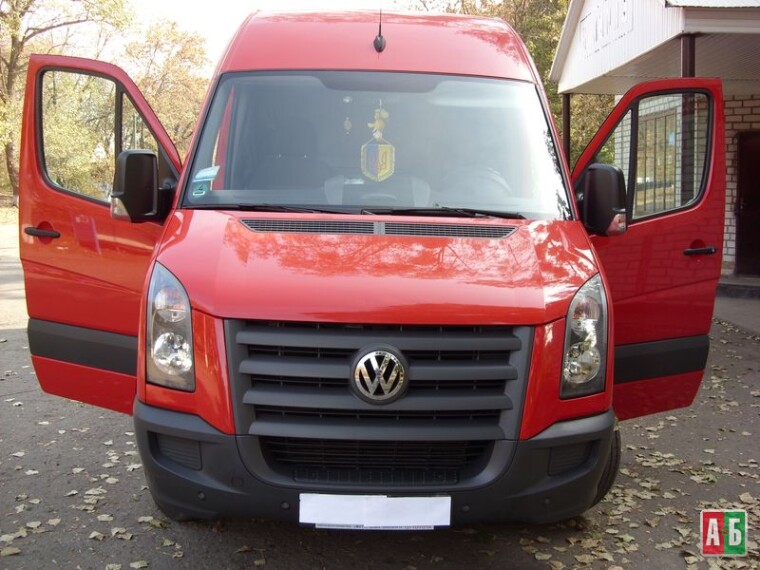

Авто: Volkswagen
Год: 2008
Модель: Crafter
Двигатель: 2.5 TDI
Особенности авто: Коммерческий транспорт
Проблема: Гул при движении, вибрации, стуки
Особенности возникновения проблемы: Естественный износ агрегата.
Требуется:
1. Снять кардан.
2. Произвести дефектовку.
3. Подобрать необходимые комплектующие.
4. Согласовать стоимость работ и запасных частей.
5. После ремонта отбалансировать вал и установить на автомобиль.
Описание:

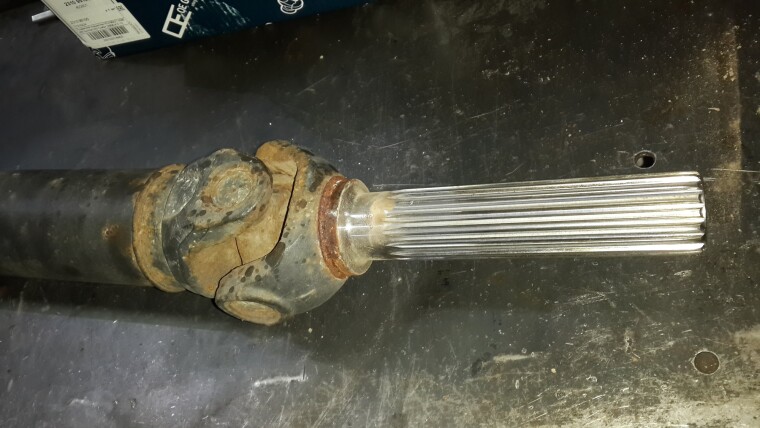

Карданный вал поступил в снятом виде, от сервиса партнёра нашей фирмы. Агрегат до этого никогда не ремонтировался, заказчик ездил до тех пор, пока гул в салоне уже не перебивала громкая музыка. Крестовины полностью выработали свой ресурс, некоторые из них заклинили

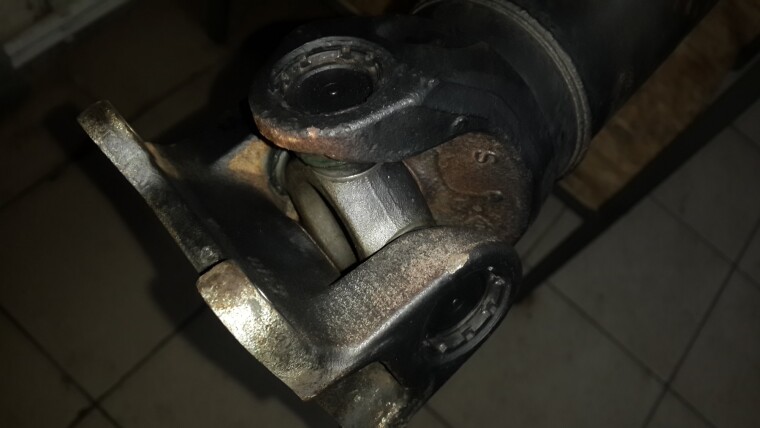

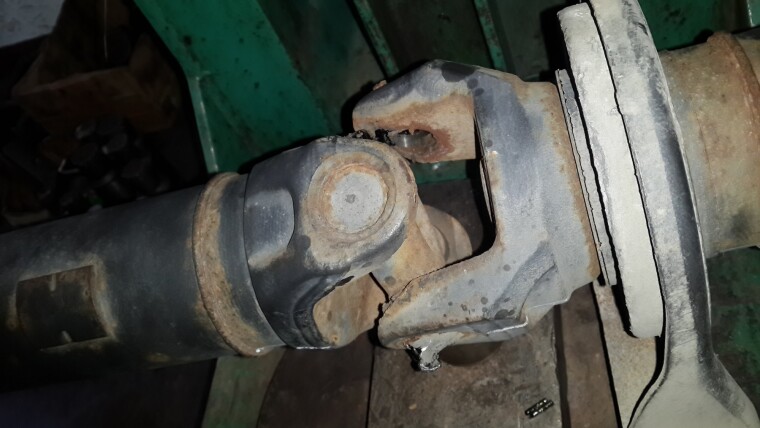

Крестовины полностью выработали свой ресурс

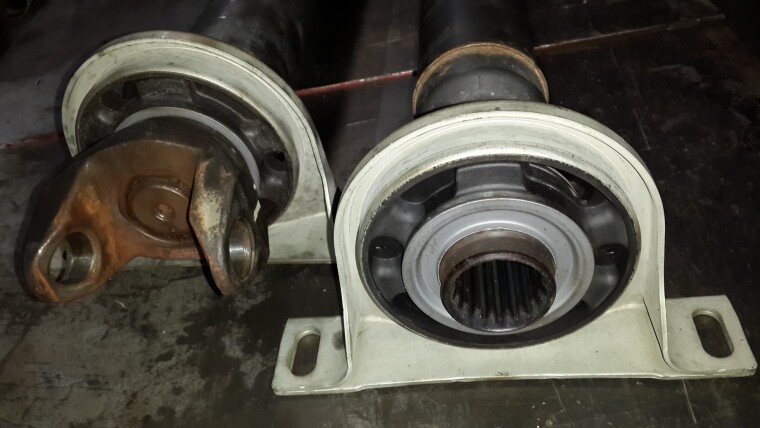

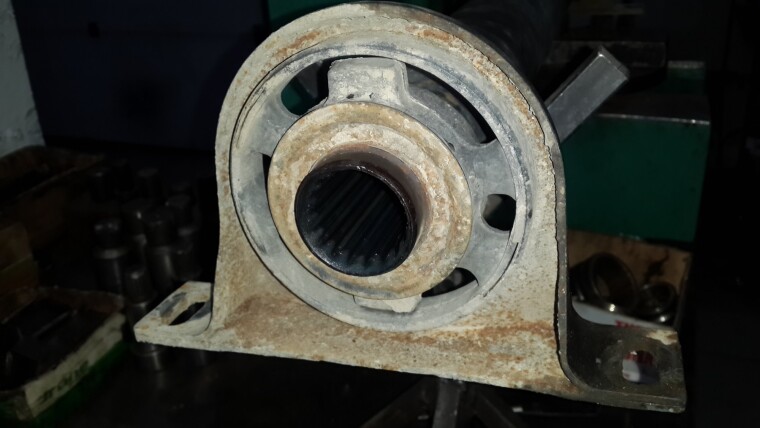

Достаём изношенный подвесной
Достаём изношенный подвесной

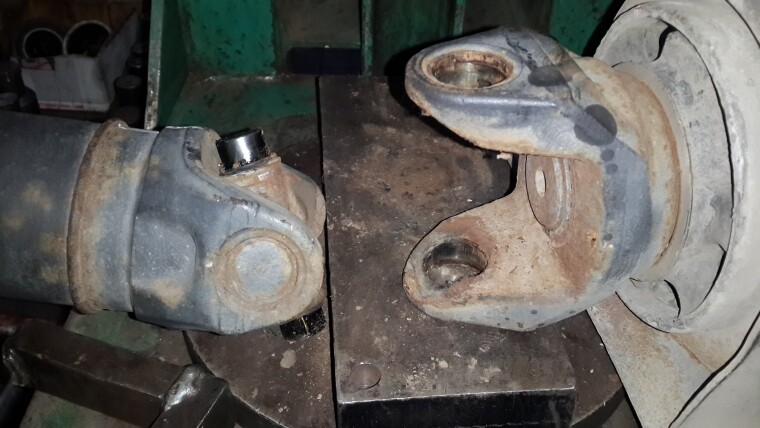

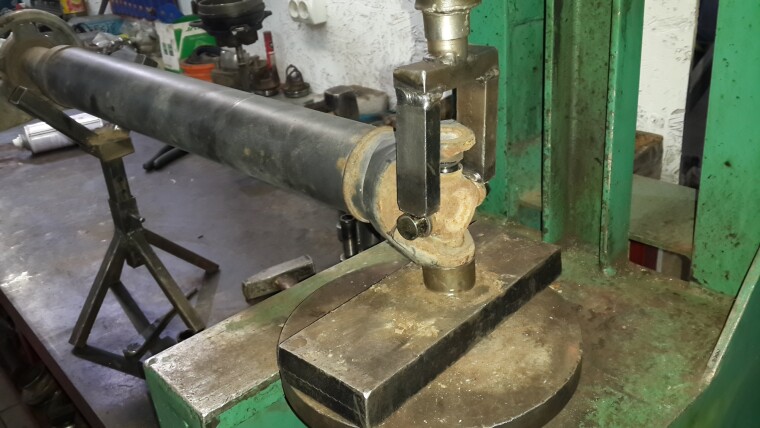

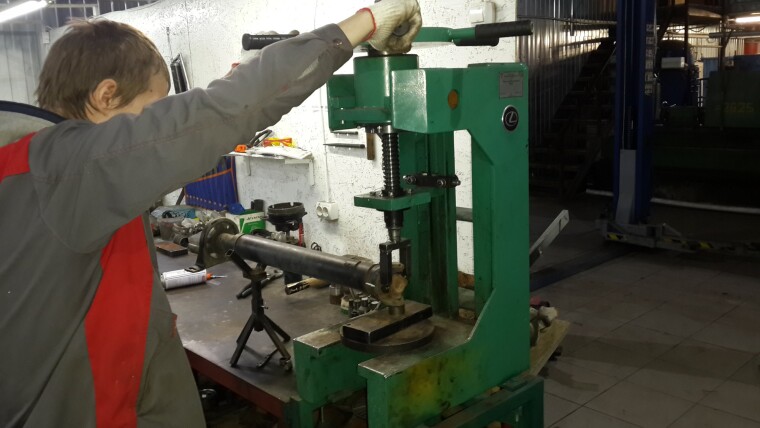

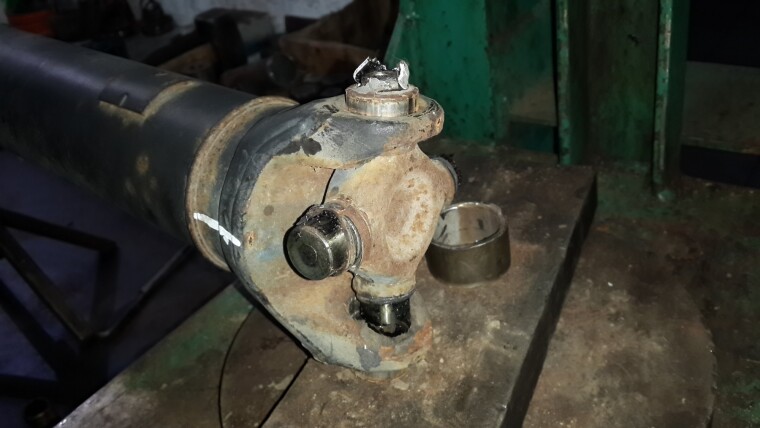

Снимаем старые крестовины
Фото1
Фото2
Фото3
Фото4

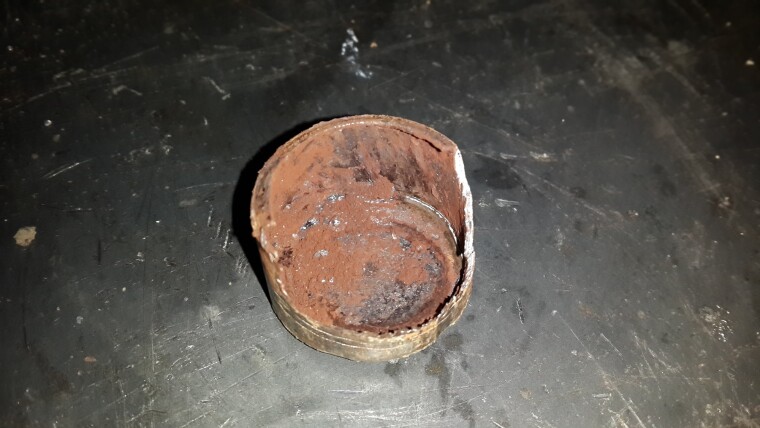

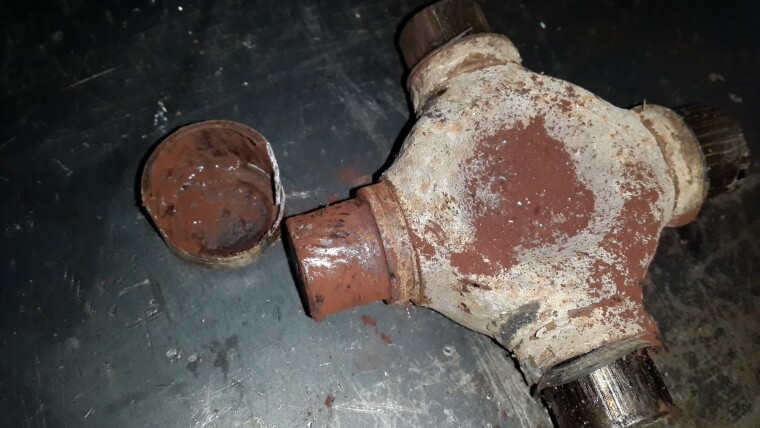

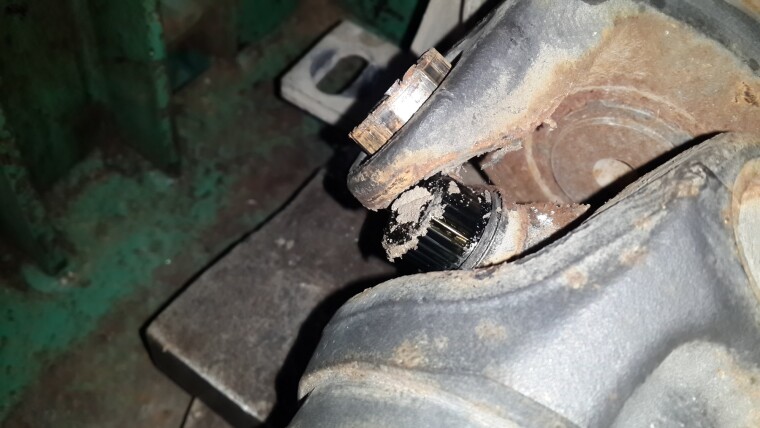

Разрушенная крестовина
Фото1
Фото2

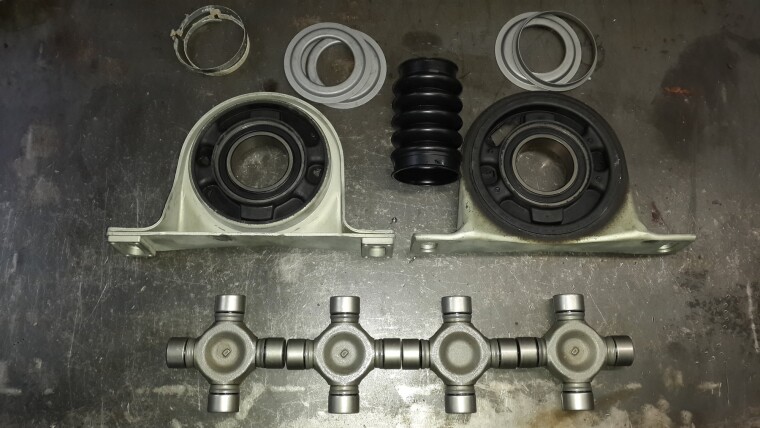

Подобрали новые запасные части. Пара подвесных и все крестовины. Все комплектующие немецкого производства

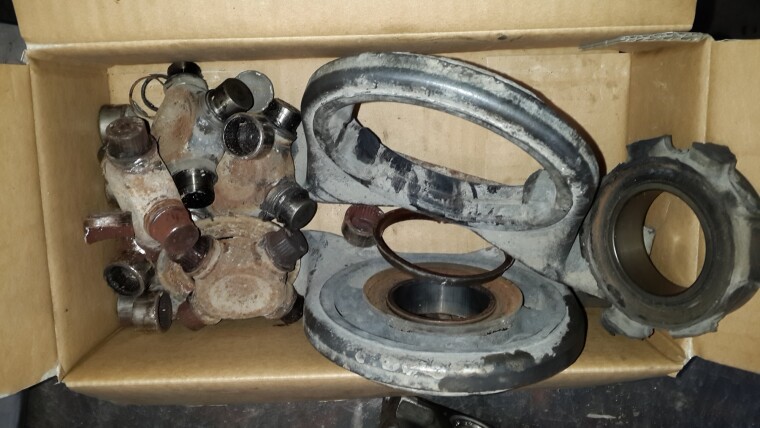

Отработанные детали. Предоставляем заказчику для отчета

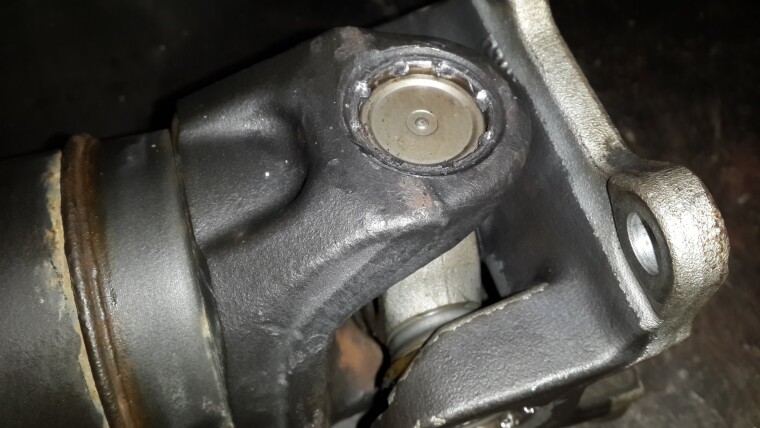

Устанавливаем новые крестовины, фиксируем заводским методом "кернением".
Фото1
Фото2

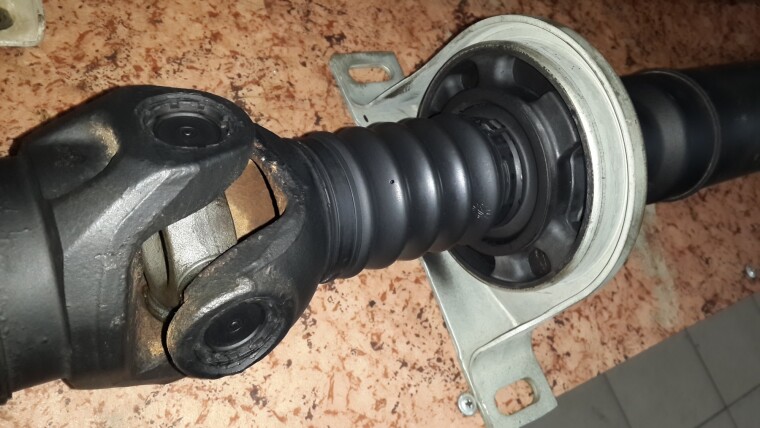

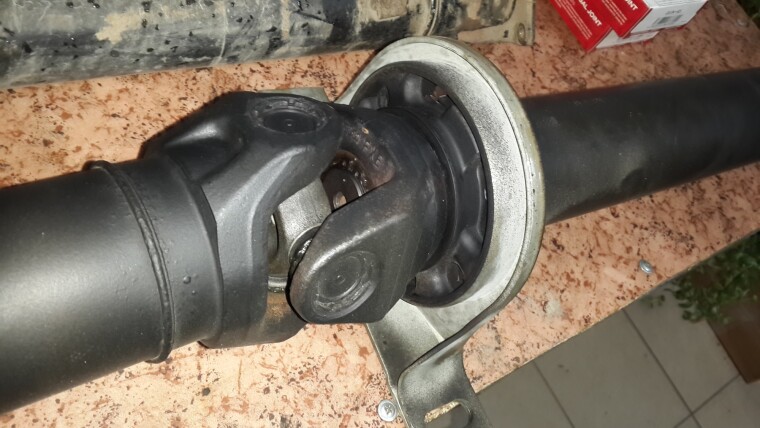

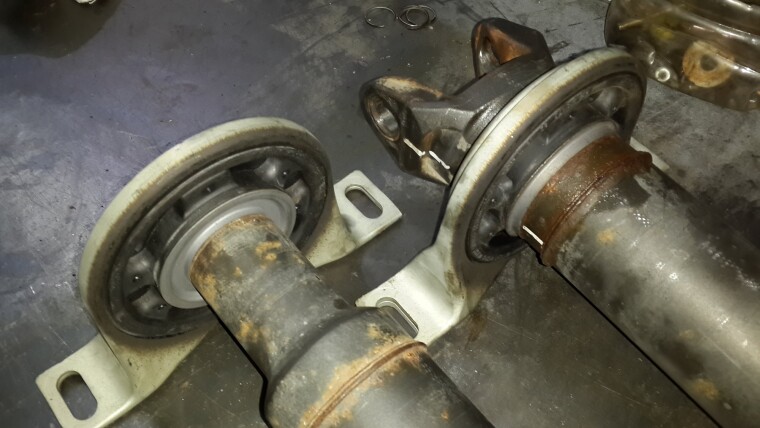

Новые подвесные заняли своё место

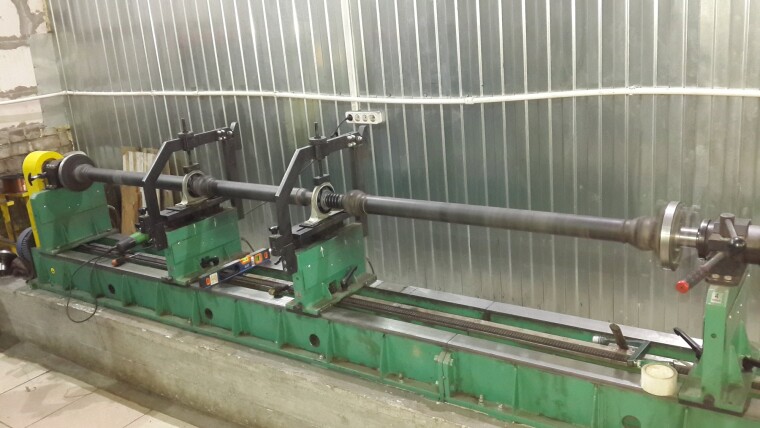

После того, как кардан полностью собран с новыми крестовинами и подвесными подшипниками, устанавливаем его полностью в сборе на станок балансировки.

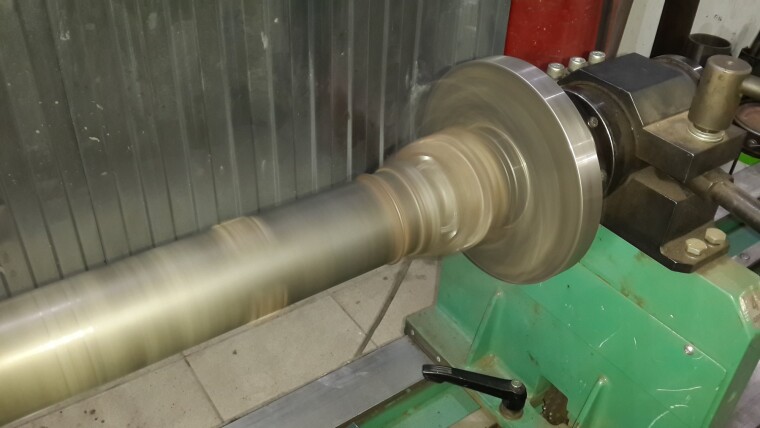

При оборотах снимаем показания станка и привариваем грузы требуемого веса в заданные плоскости
Фото1
Фото2
Работа завершена.Заменены 2 подвесных, 4 крестовины. Произведена балансировка, частичная покраска.
Кардан длинный, поэтому на него ставятся метки, и отдаётся заказчику в разобранном виде.
Кардан
На все операции понадобилось 6 часов.
Суммарные затраты на ремонт, расходные материалы и запчасти составили 33000 рублей.
