Дано:

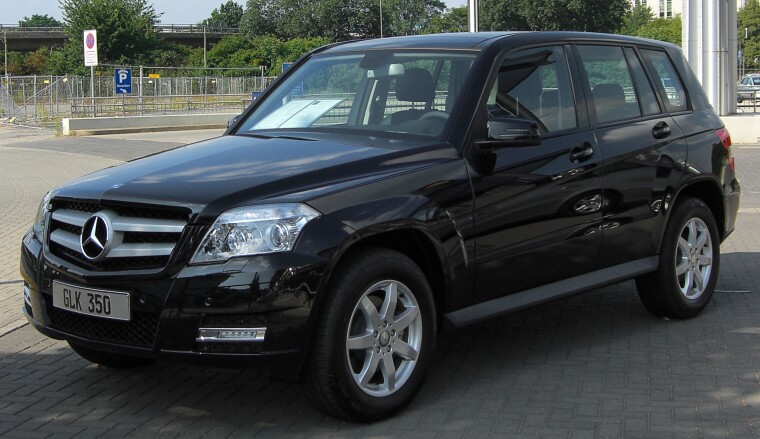

Авто : Mercedes-Benz

Год :2010

Модель: GLK

Двигатель: Дизель

Особенности авто: Полноприводный кроссовер.

Жалоба: Стуки при трогании, вибрация при движении.

Особенности возникновения проблемы : Как таковой особенности возникновения нет, истек срок службы кардана.

 Производителем не заложана ремонтопригодность в этом узле данного автомобиля. При износе крестовины Вал требует замены на новый.

Новый кардан стоит неразумно дорого, даже для состоятельного владельца премиальной марки.

 Для разрешения проблемы требуется:

1. Снять карданный вал.

2. Привести в ремонтный цех специализирующийся на восстановлении  карданных валов.

3. Специалисты проведут точную дефектовку, подберут новые комплектующие.

 4. Произведут ремонт по заводской технологии. (Кардан будет иметь первоначальныйе характеристики,свойства и вид)

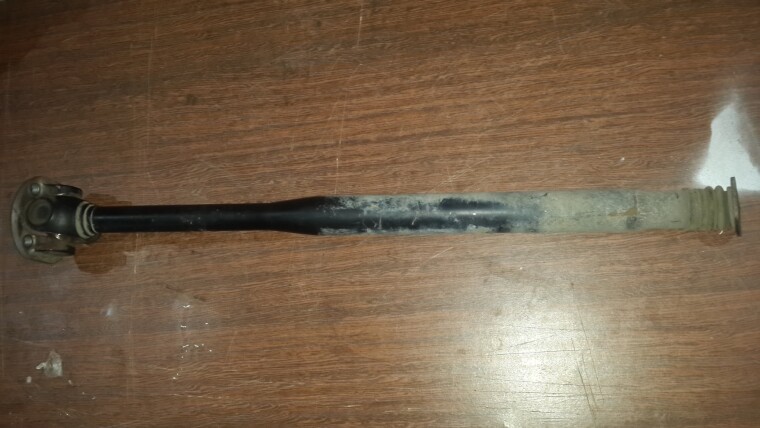

В ремонт поступил пердедний карданный вал  от кроссовера Мерседес

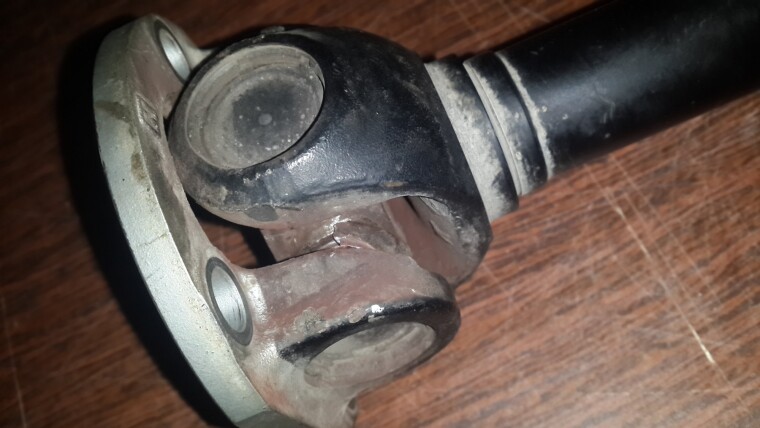

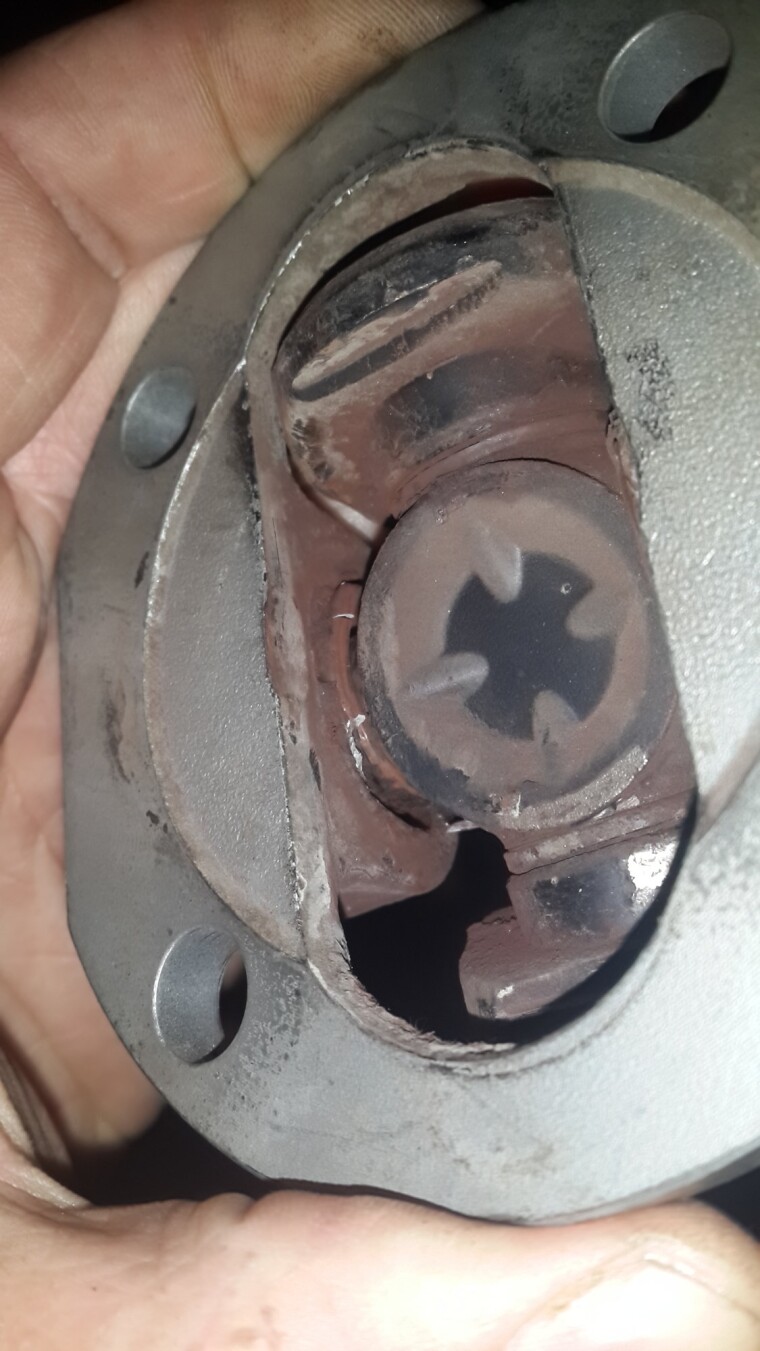

При осмотре была обнаружена болтающаяся крестовина, состояние запущенное. Фото1

Болтающаяся крестовина, состояние запущенное. Фото2

Болтающаяся крестовина, состояние запущенное. Фото3

Снимаем изношенную крестовину

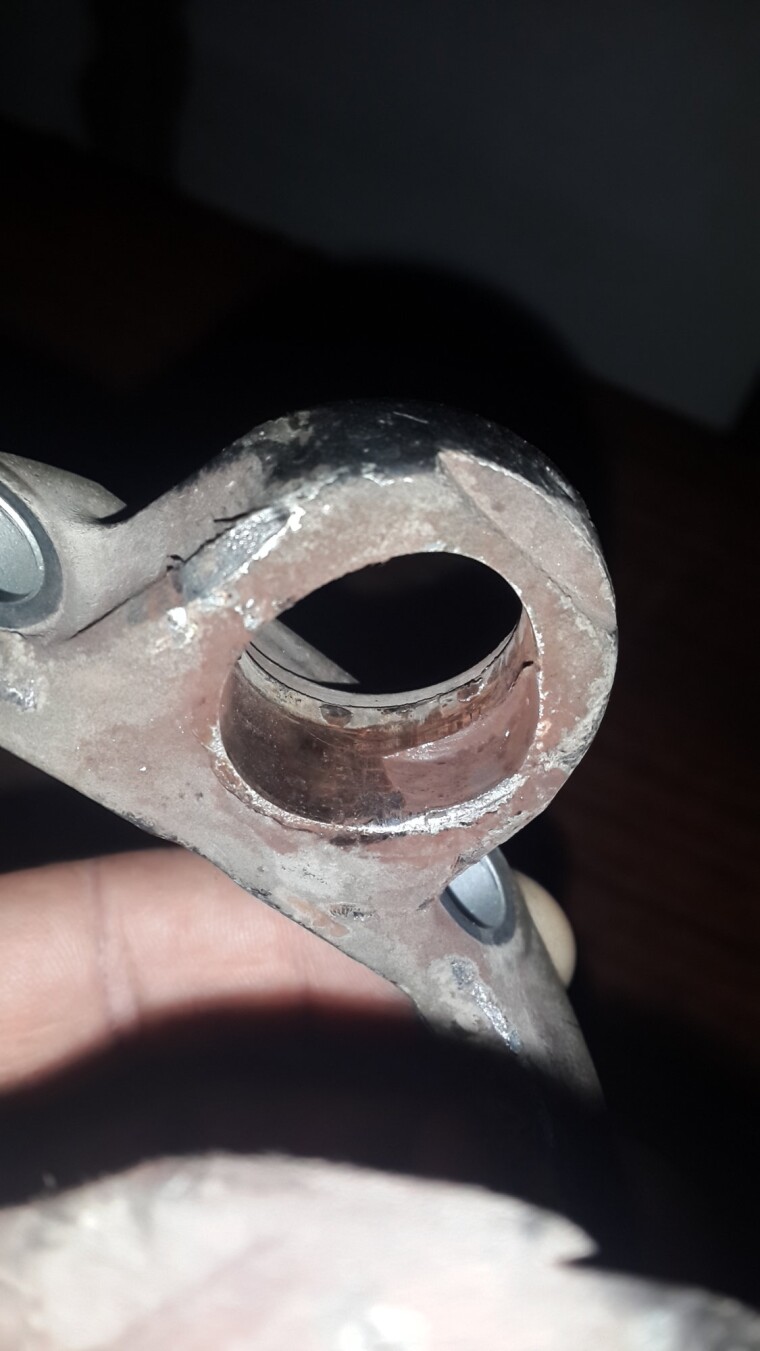

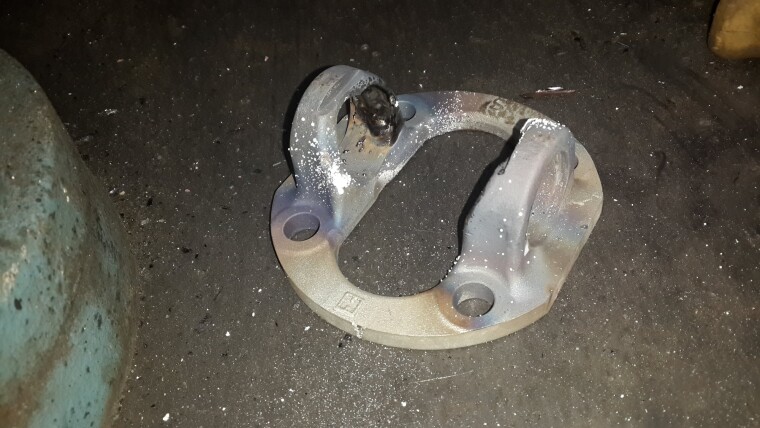

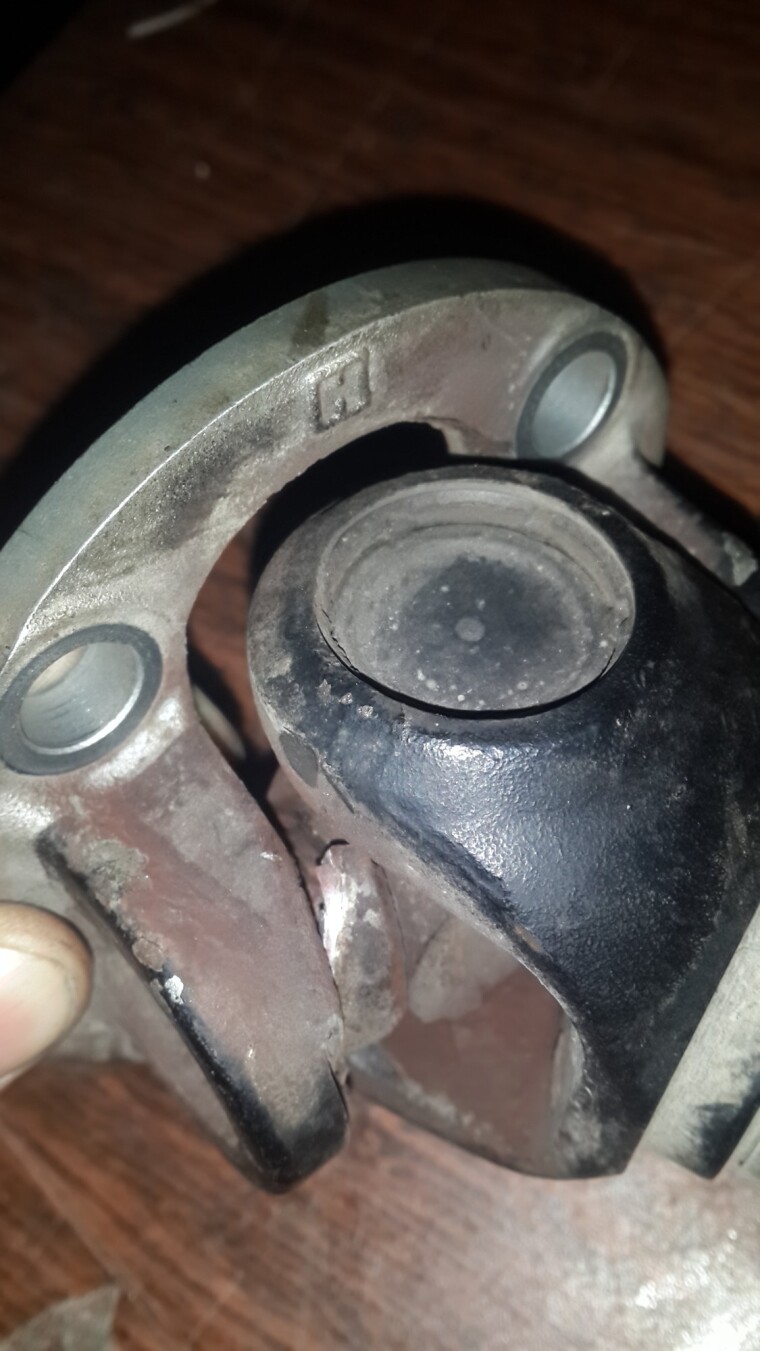

После снятия крестовины , ожидаемо, были обнаружены разбитие посадочные места крестовин. На фланце и вилке.

Фото1

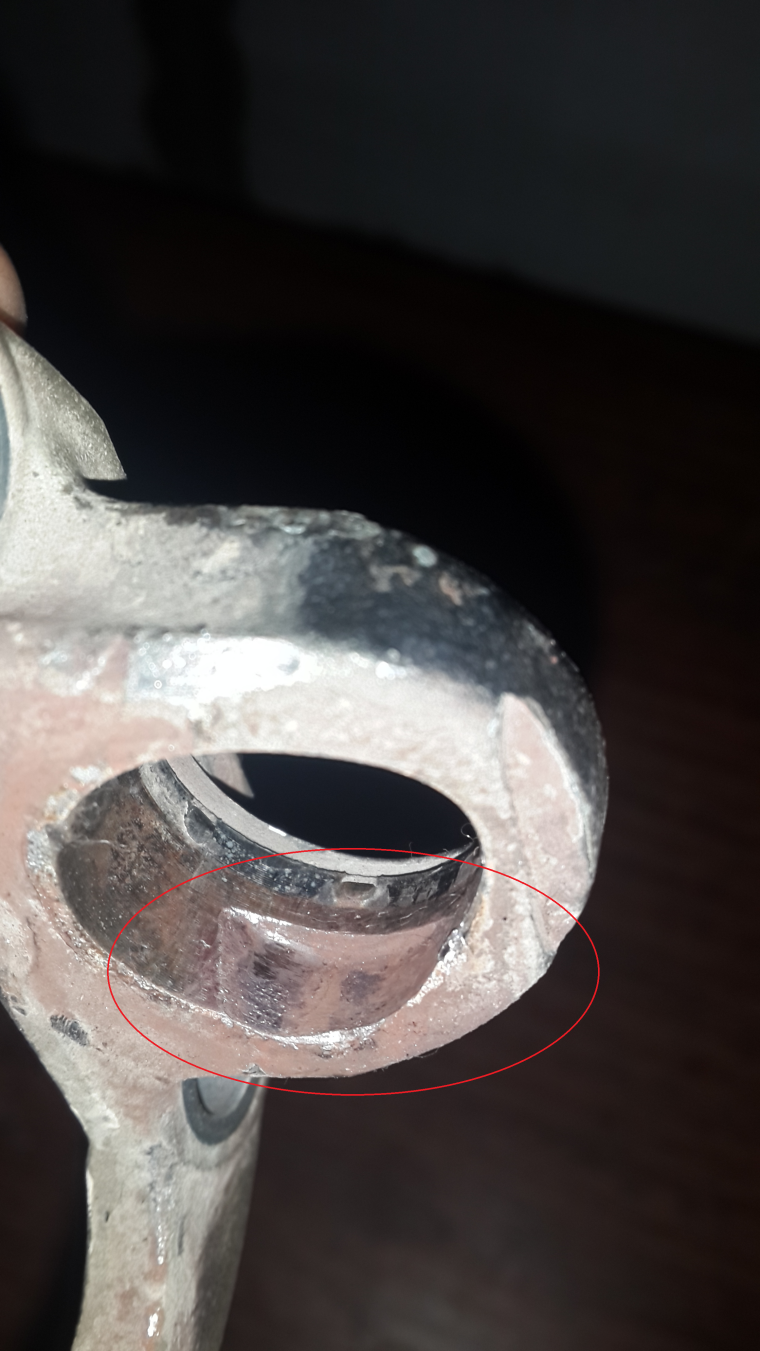

Разбитие посадочные места крестовин

Фото2

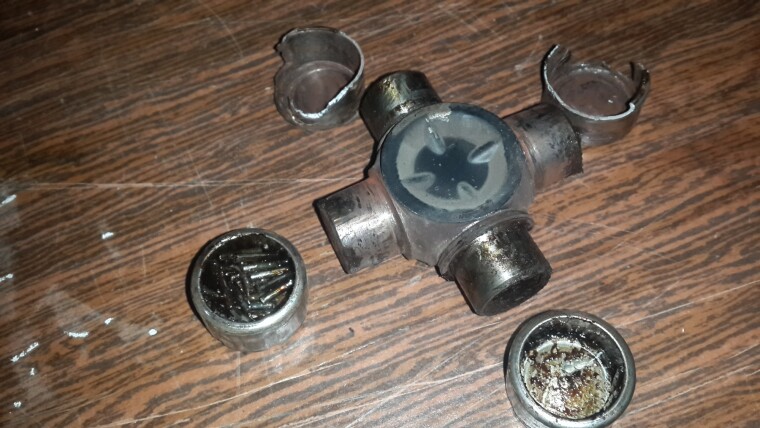

Старая крестовина

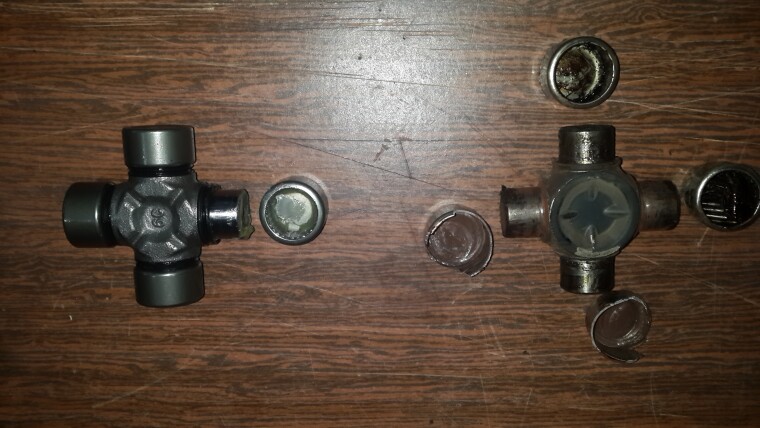

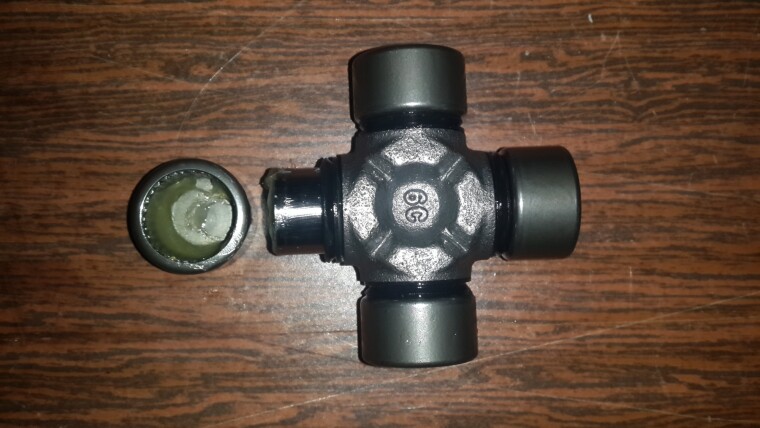

Подобрали по размерам новую крестовину, так они выглядят в сравнении.

Новая крестовина.

В разбитые места категорически нельзя устанавливать новую крестовину. Это грозит выходом её из строя в крайне быстрый срок. Поэтому восстанавливаем места до состояния новых. Предварительно очищая с помощью пескоструйной обработки.

После восстановления всех посадочных мест, устанавливаем новую крестовину.

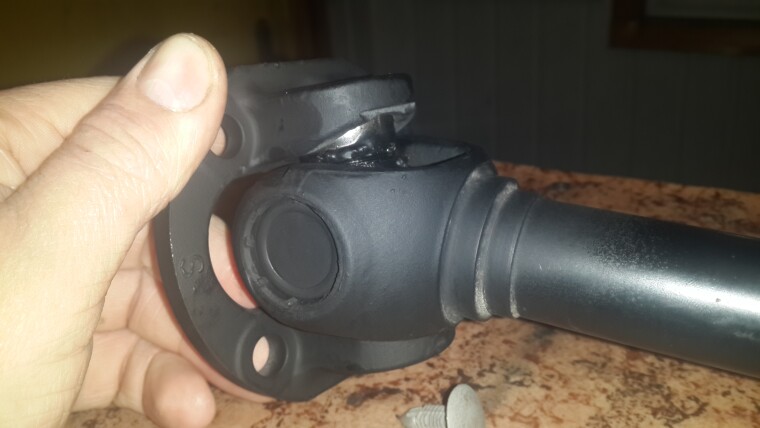

Стопорные кольца отсутствует. Применена технология закрепления крестовины "кернением".

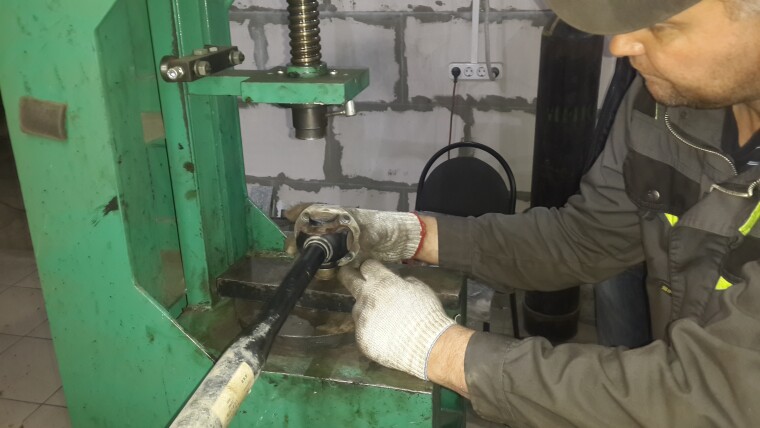

Выполняем фиксацию тем же методом, при помощи специального пресса и оснастки.

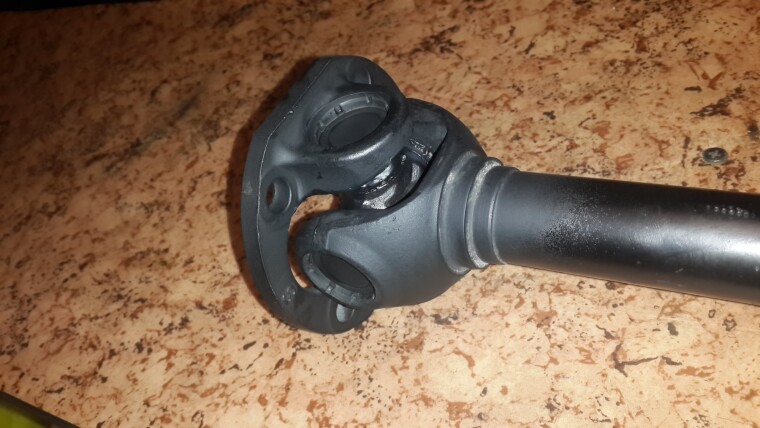

В данном случае заказчик решил отказаться от услуги "баллансировка", исходя из своих личных соображений. Поэтому вал частично окрашиваем , тем самым  завершаем процесс восстановления агрегата

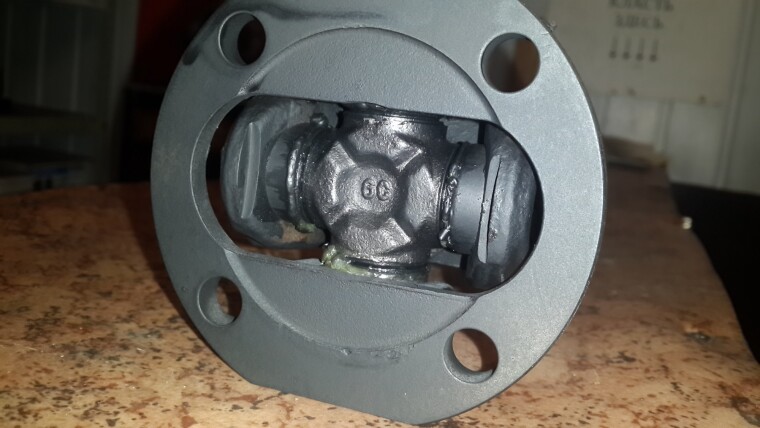

На фото хорошо видно, как профессионально исполнено кернение крестовины нашим старшим мастером

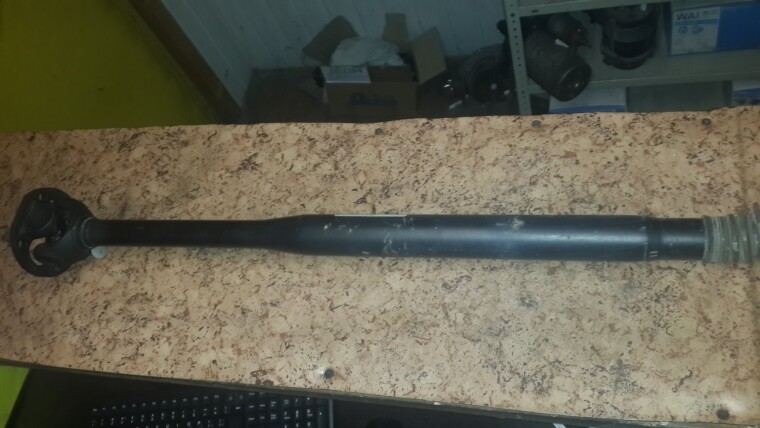

Ремонт завершен. Кардан ожидает своего счастливого обладателя в приёмке нашего сервиса

На все операции понадобилось 4 часа.

Суммарные затраты на запчасти, расходные материалы и ремонт составили 5000 рублей.
