Дано:

Авто: Porsche

Год: 2009

Модель: Cayenne

Двигатель: Дизель 3.0

Особенности авто: Полноприводный премиальный кроссовер.

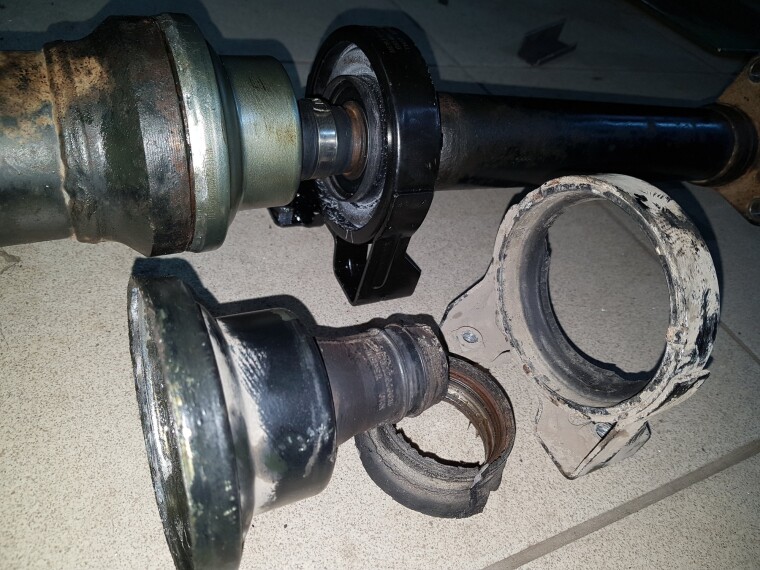

Проблема клиента: обрыв промежуточной опоры карданного вала.

Особенности возникновения проблемы: Естественный износ.

Требуется:

1. Демонтировать карданный вал.

2. Привезти его в специализированный центр.

3. Согласовать стоимость восстановления.

4. Получить восстановленный вал.

Описание:

Карданный вал поступил в снятом виде. Проблема является распространённой на данной модели.

В наличии всегда имеются необходимые запасные части для ремонта.

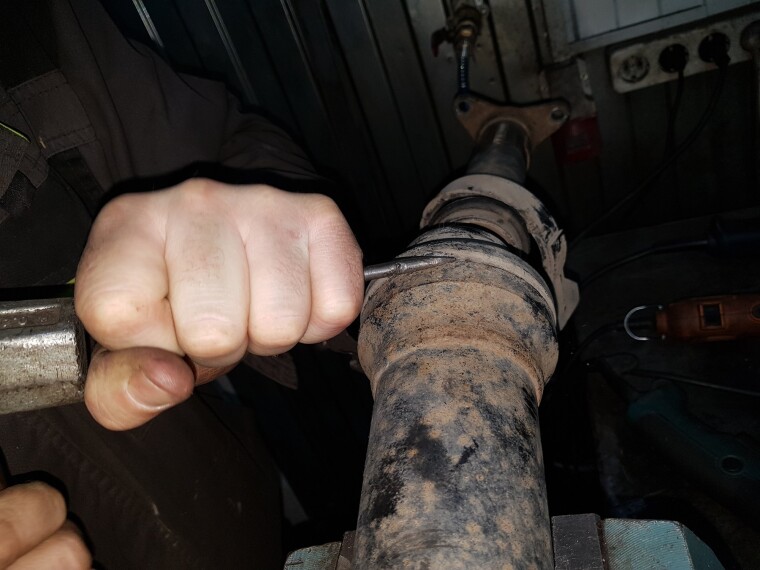

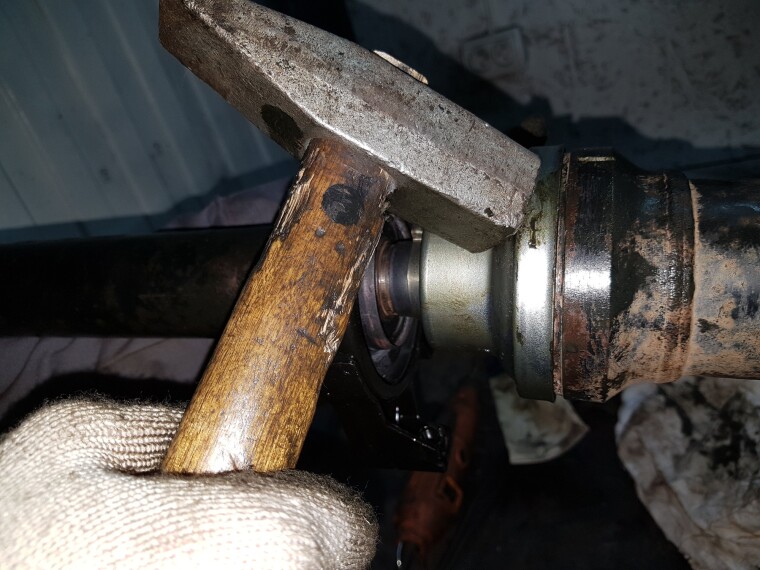

Для замены подвесного подшипника снимаем пыльник

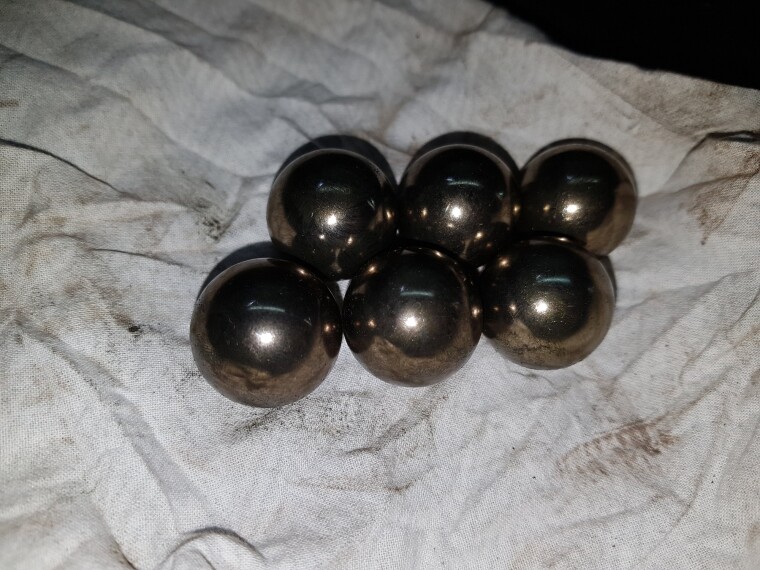

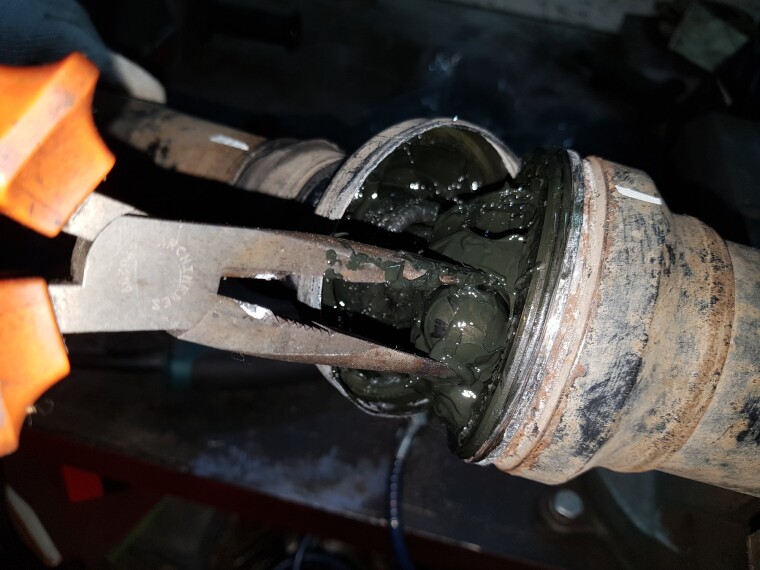

Разбираем шрус

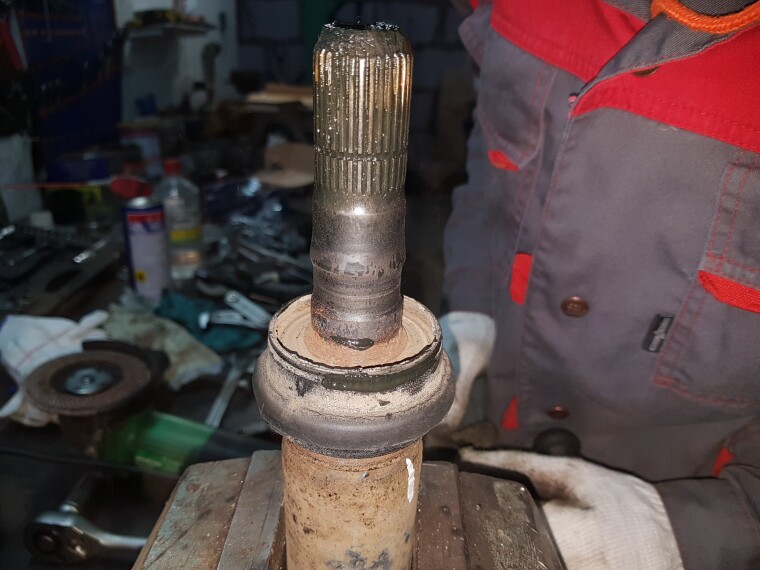

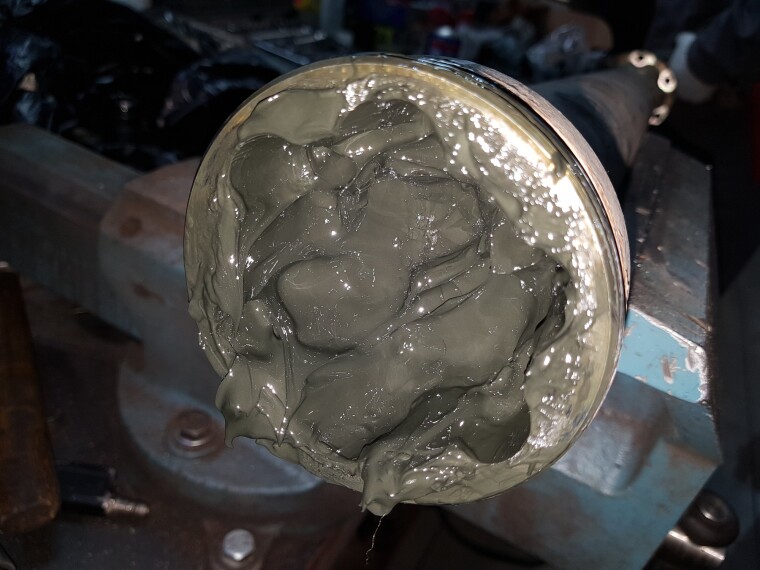

Кардан разобран, после чего старая смазка будет удалена

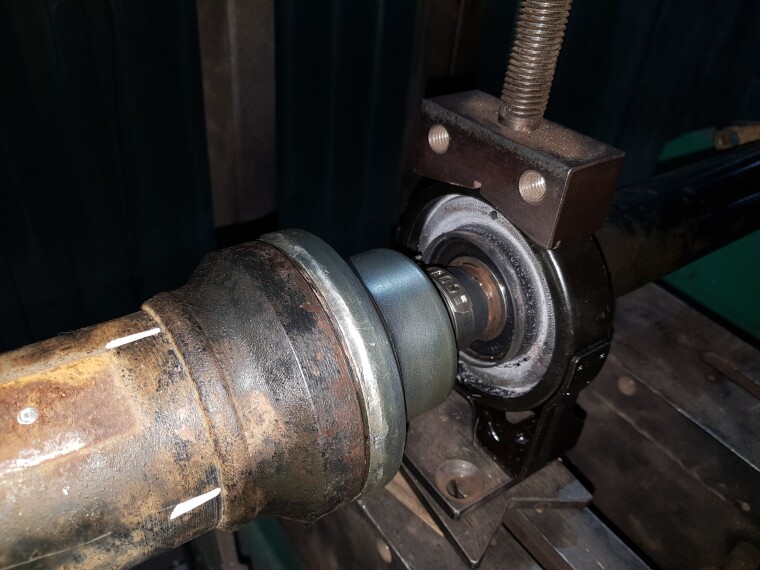

После разбора кардана, следует правильно и аккуратно удалить оставшиеся фрагменты подшипника.

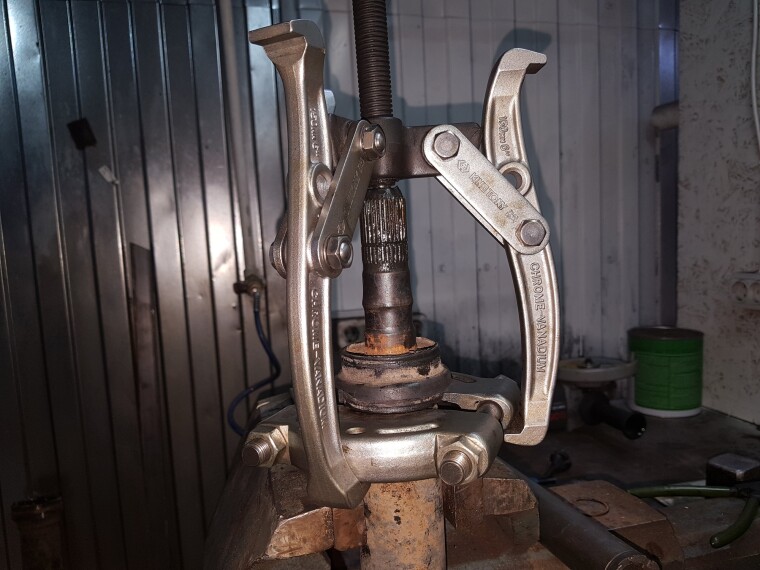

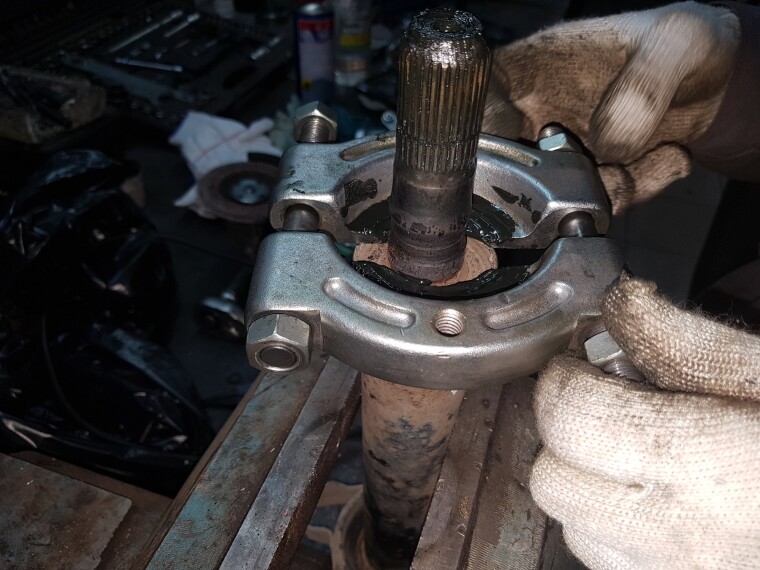

Для этого используем съёмники

Фото1

Фото2

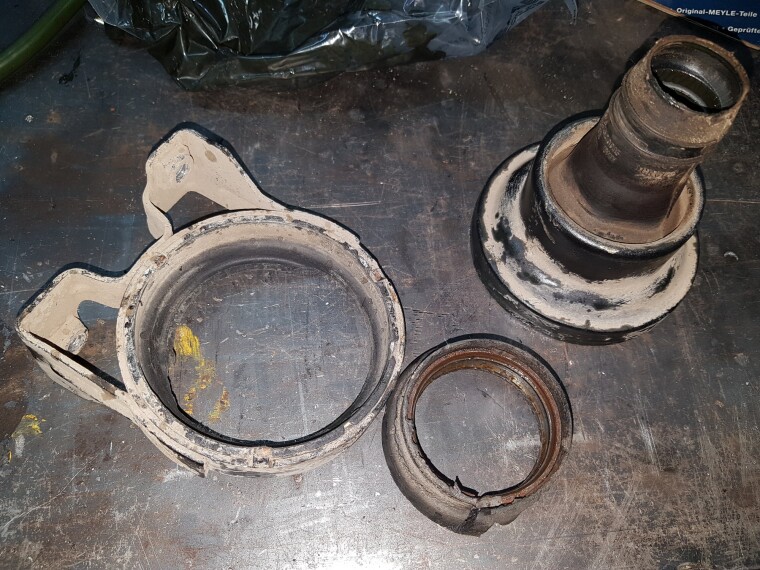

Старый подшипник полностью снят. Освобождено и подготовлено место для нового.

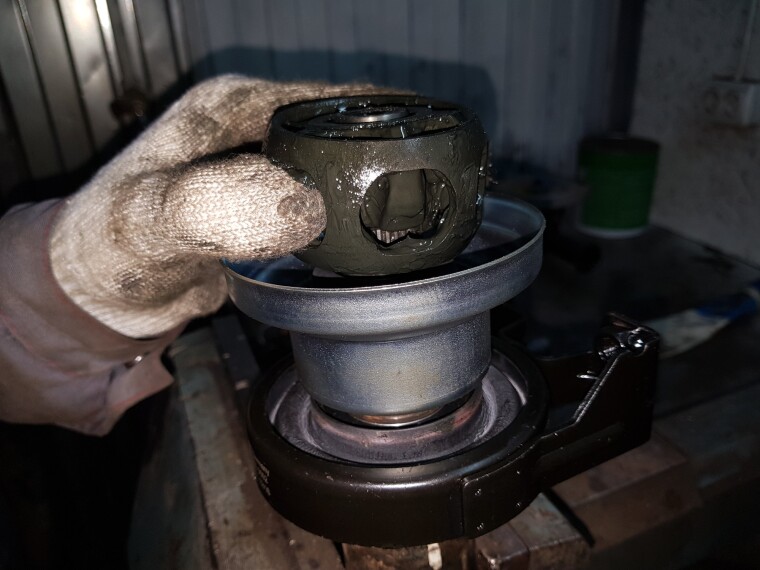

Устанавливаем новый подвесной и приступаем к сборке шруса

Фото1

Фото2

ШРУС собран, устанавливаем новый пыльник на место

Фото1

Фото2

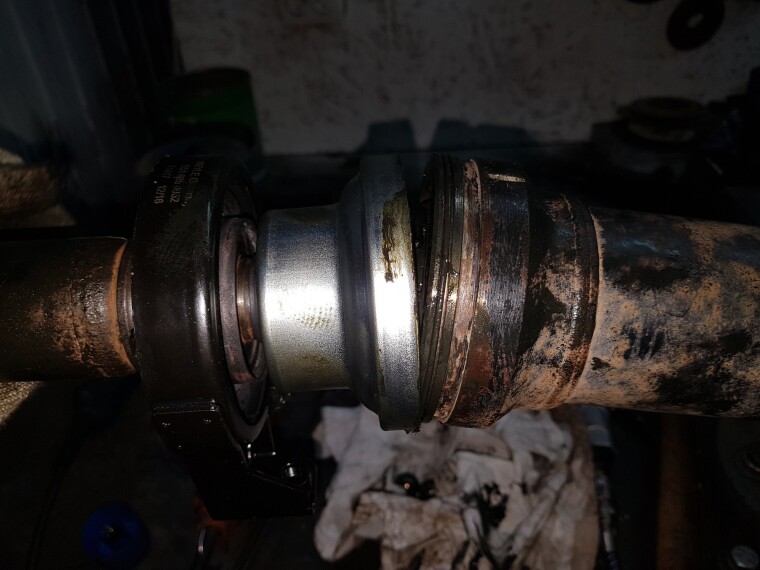

Замена подвесного произведена, можно видеть как новые запасные части заняли место изношенных деталей.

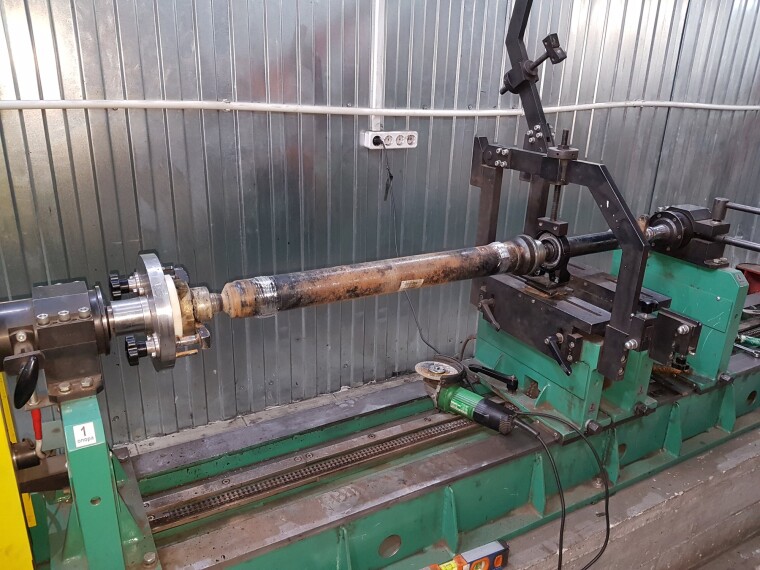

После проведённых работ, подвергаем вал динамической балансировке на специальном станке.

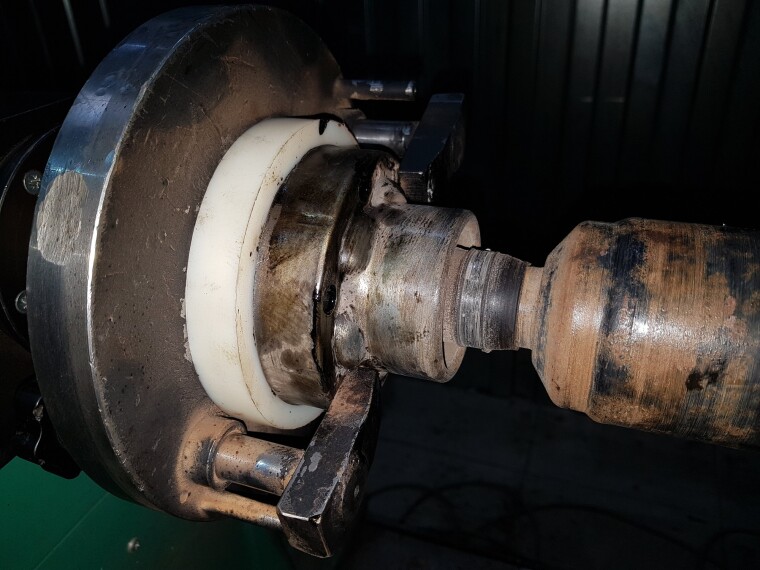

Закрепляем кардан точно по центру для вращения и снятия показаний датчиков.

Фото1

Фото2

Фото3

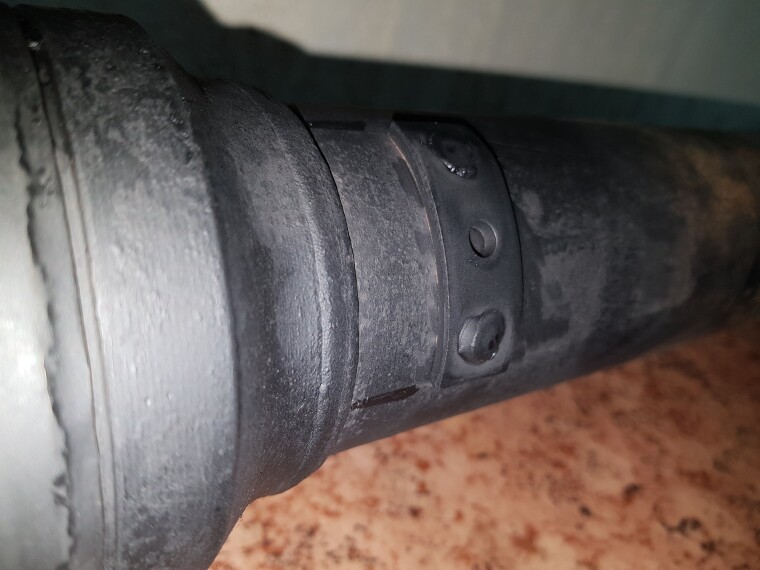

Привариваем балансировочные грузы, требуемой массы, в указанные плоскости

Ремонт завершен, произведена балансировка и частичное окрашивание. Кардан готов к установке.

На все операции понадобилось 4 часа.

Суммарные затраты на ремонт, расходные материалы и запчасти составили 13000 рублей.
