Замена подвижной шлицевой карданного вала погрузчика Volvo 2010 года.

Дано:
Авто:Volvo
Год: 2010
Двигатель: дизель
Особенности авто:Техника специального назначения.
Жалобы, проблема, боль клиента:Сильная вибрация, скрежет при работе.
Особенности возникновения проблемы: Естественный износ трущихся элементов, не своевременное обслуживание.

Требуется:

1. В данном случае привезти вал в снятом виде.
2. Согласовать перечень работ и запасных частей.
3. Произвести ремонт и балансировку.
4. Установить вал на место

ВНИМАНИЕ: Описание процесса ремонта предоставлено исключительно для ознакомления и демонстрации наших умений и навыков.
Самостоятельное повторение увиденного в данной статье без профессионального оборудования,
станочного парка и условий — не гарантирует положительного результата.

Описание:

На восстановление поступило две карданных передачи от погрузчика импортного производства. Оба имели критичный износ подвижной шлицевой части и крестовин.
Один из валов подвергался кустарному ремонту ранее.

Подбираем подходящую шлицевую пару.

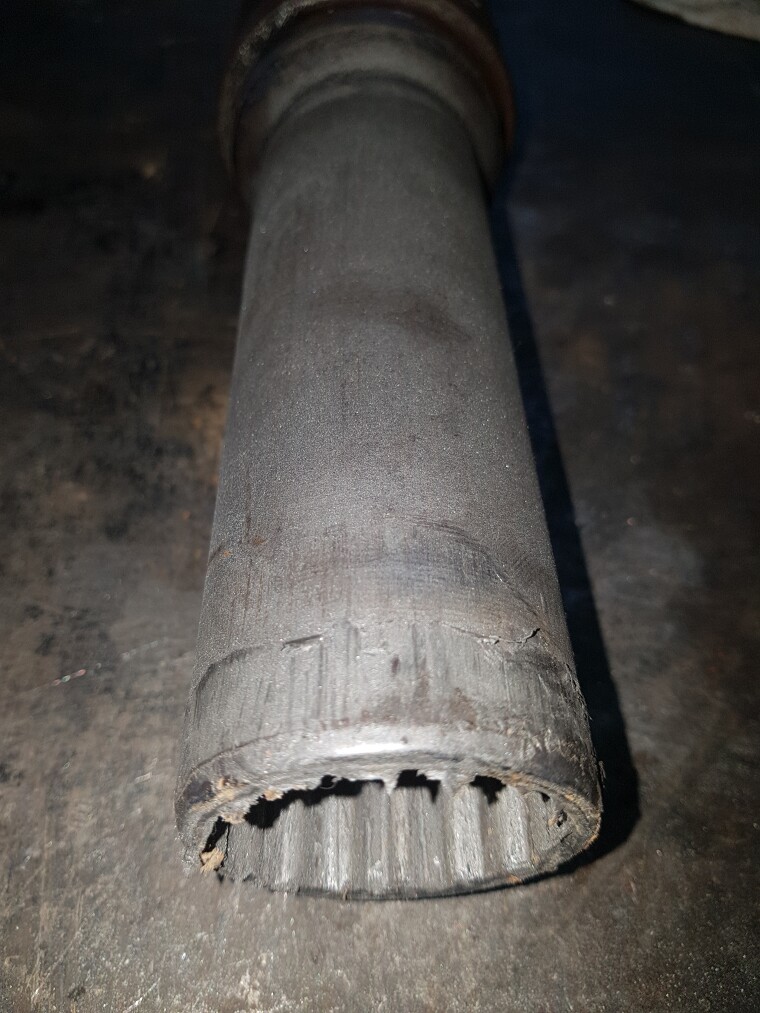

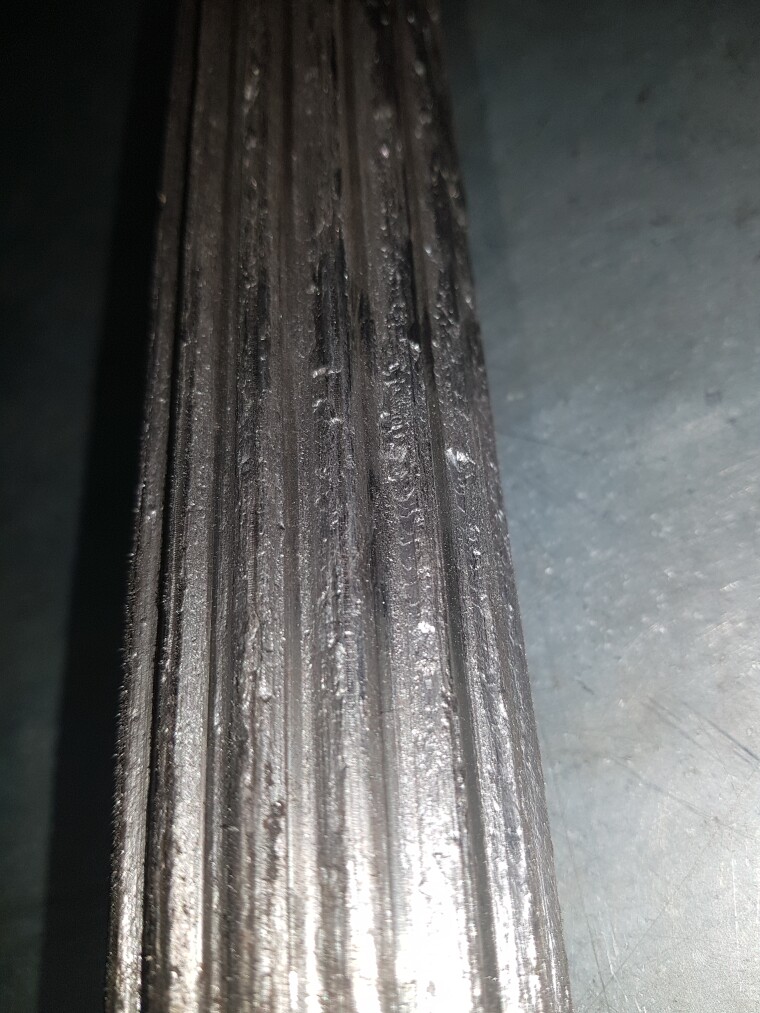

Наблюдаем разрушение металла старой шлицевой, в следствии продолжительной работы без смазывающего материала.

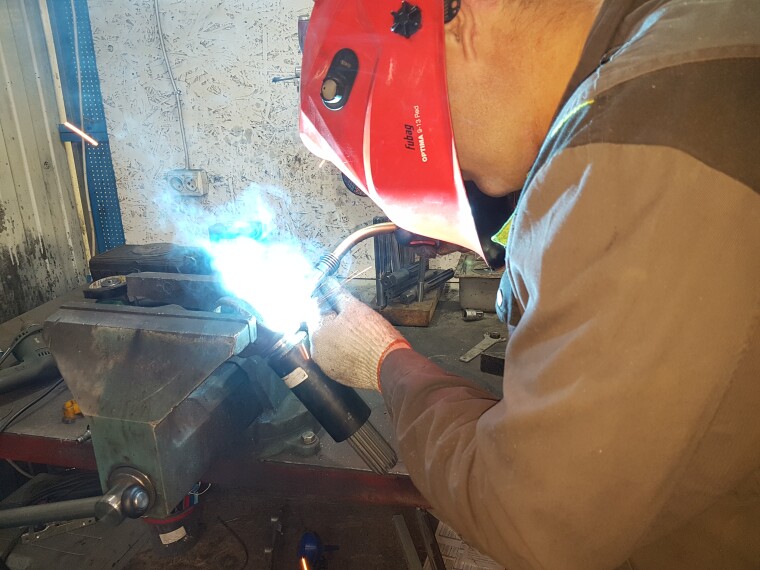

Дорабатываем заготовку новой шлицевой, для использования с данным карданным валом.

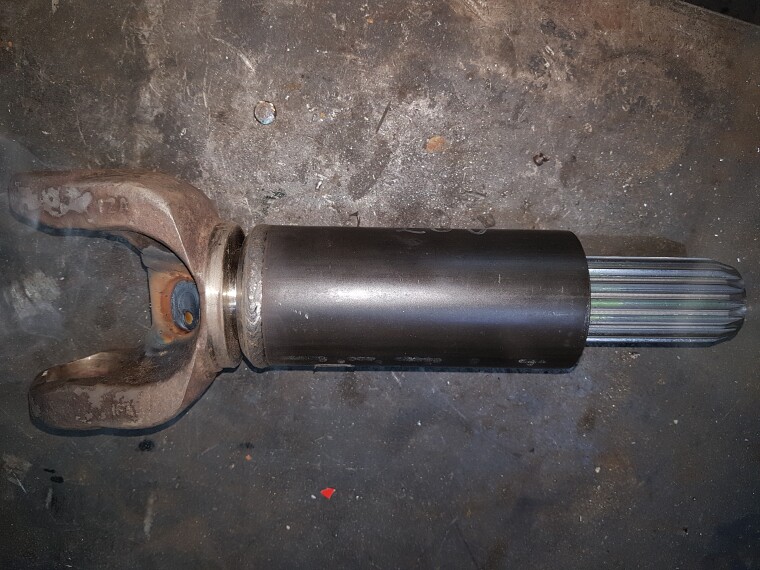

Новая шлицевая готова.

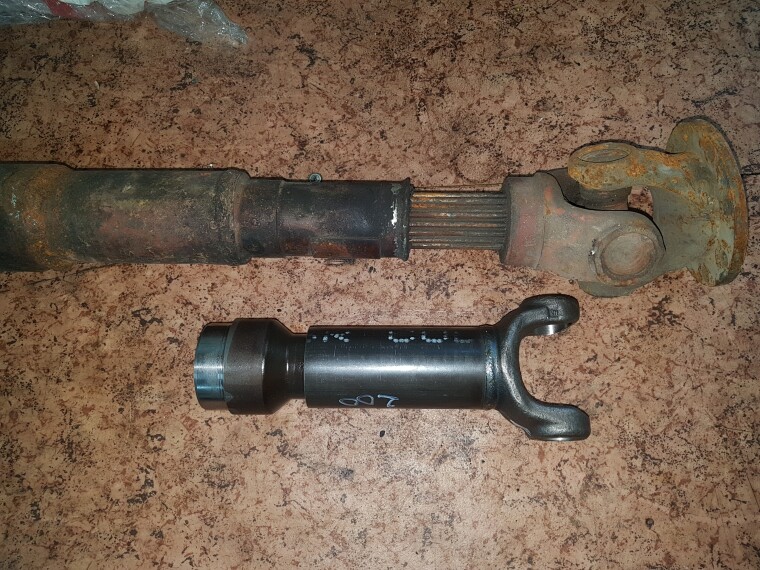

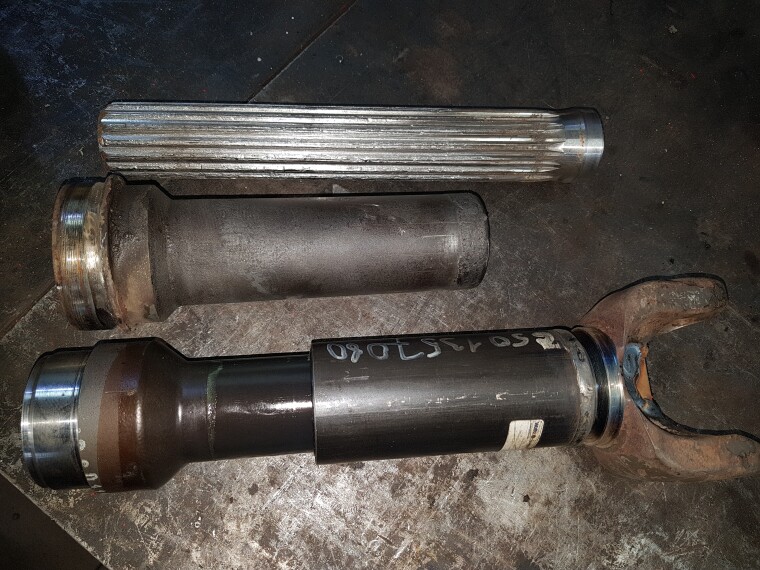

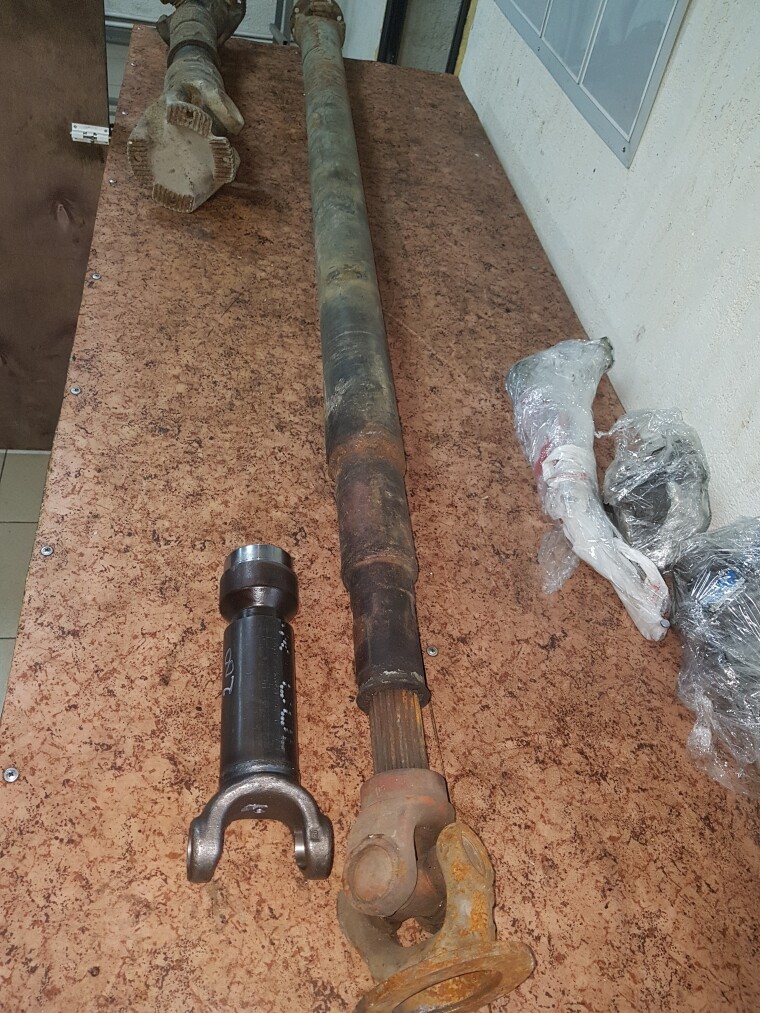

Старая шлицевая часть и новая.

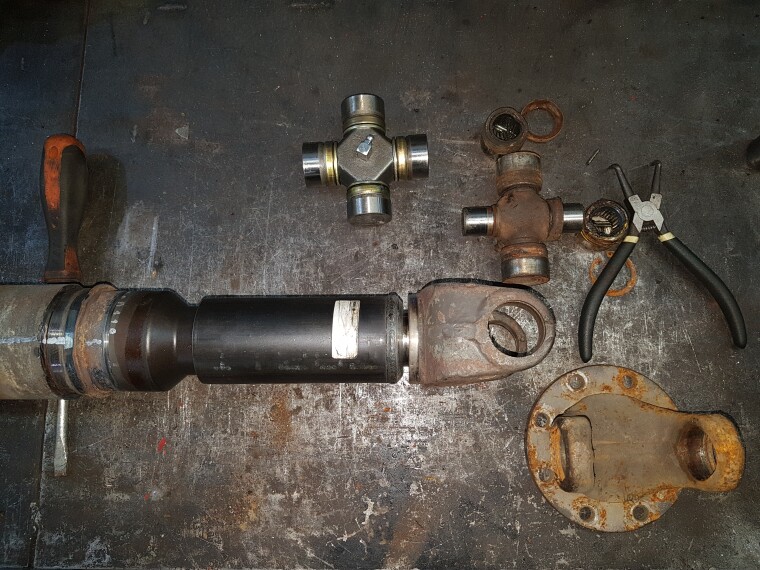

Примеряем шлицевую, подготавливаем кардан к сварочным работам и установке новых крестовин.

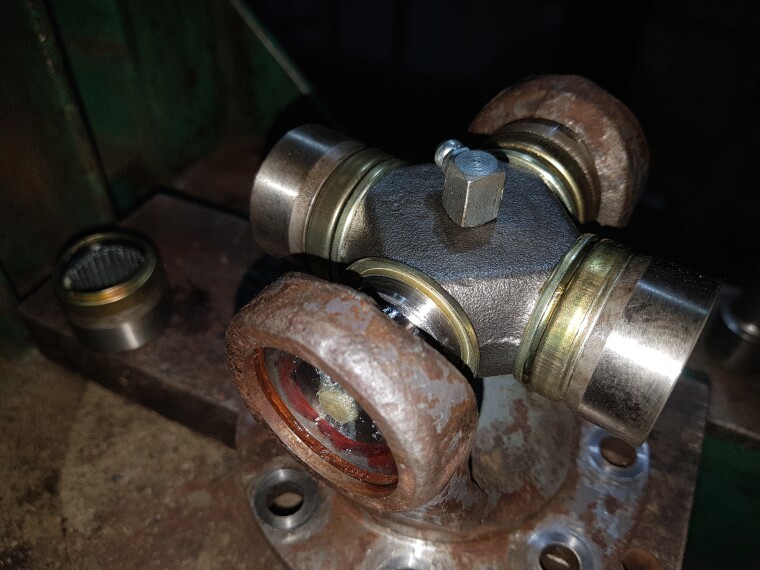

Устанавливаем крестовину при помощи специального ручного пресса.

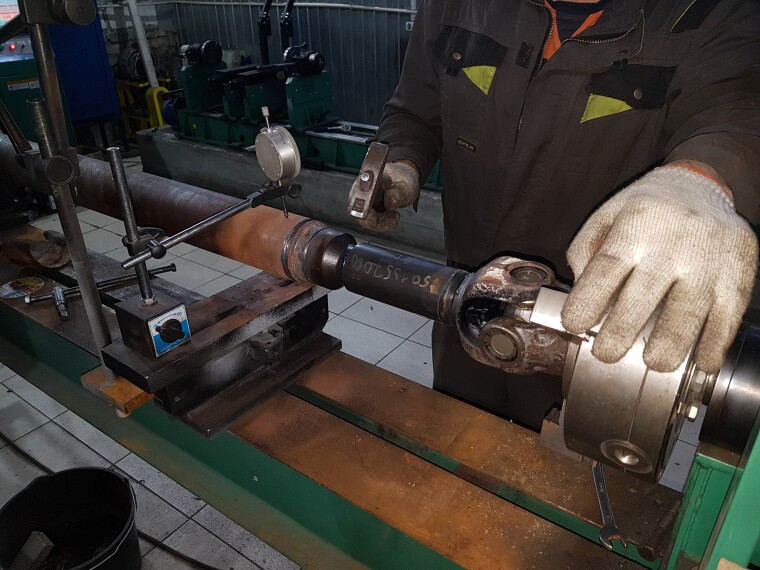

Собранный вал устанавливаем на стенд, для центровки перед сварочными работами.

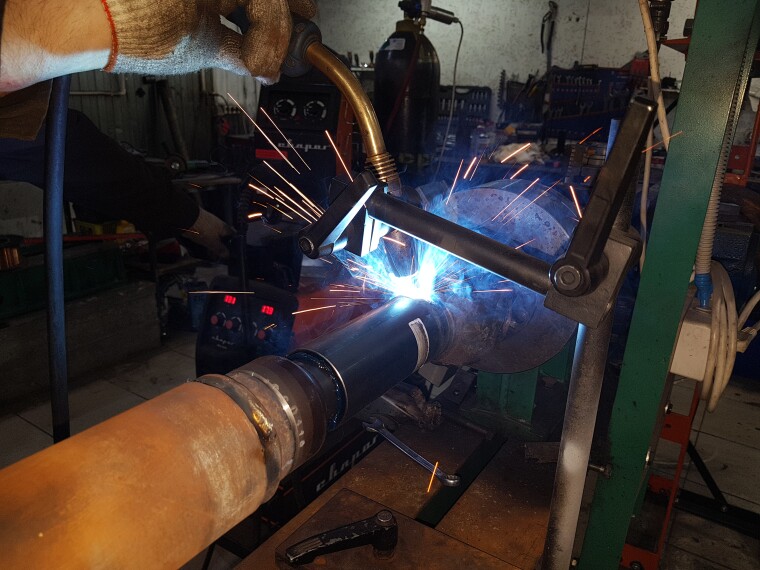

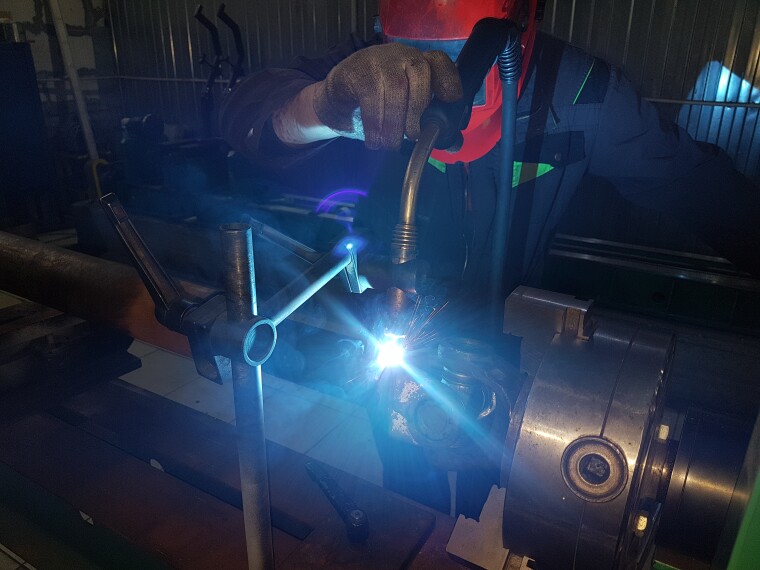

После того, как вал выставлен с соблюдением всех допусков, мастер делает сварные швы.

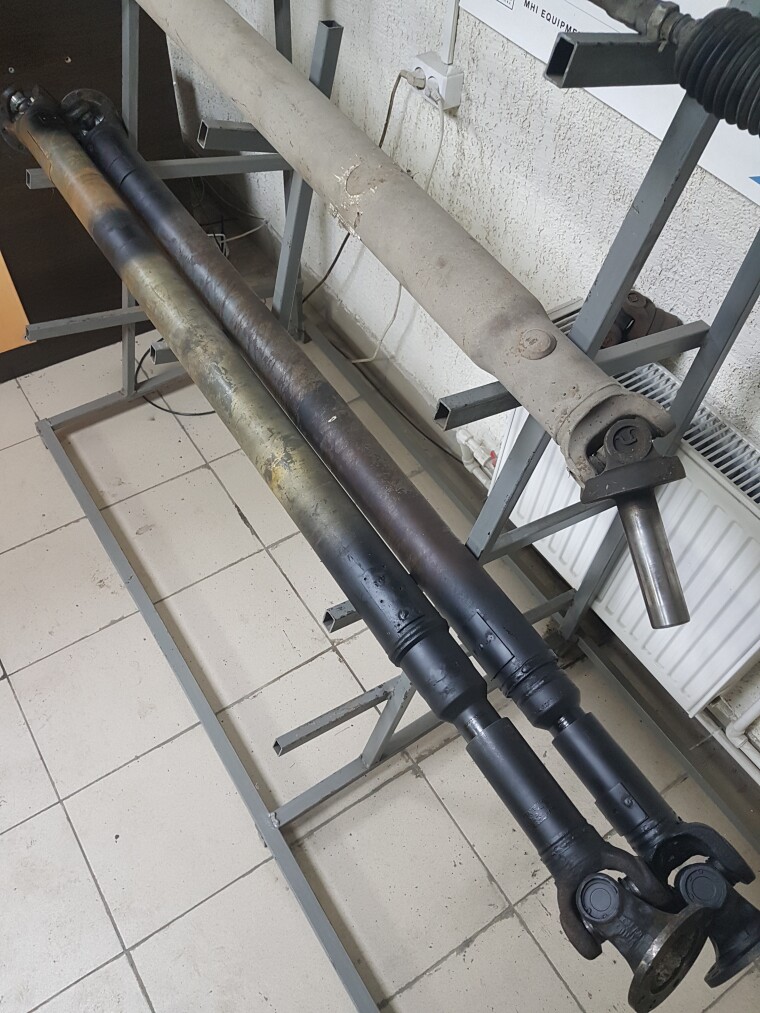

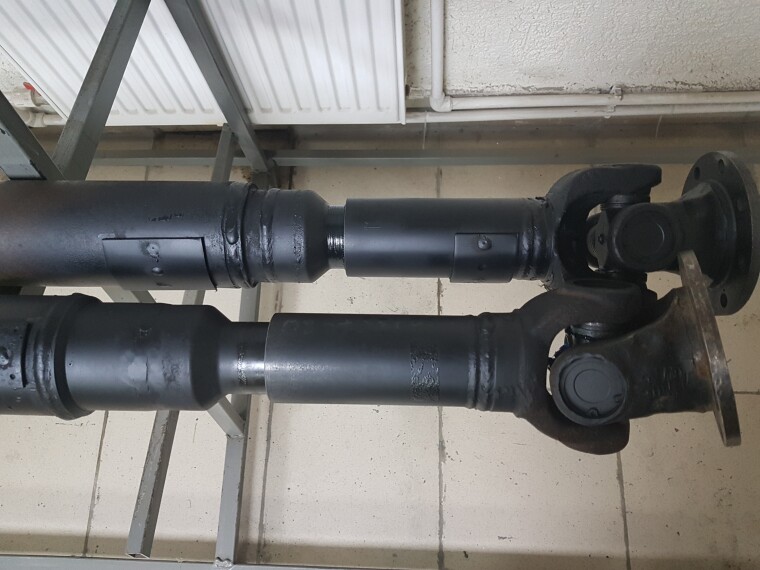

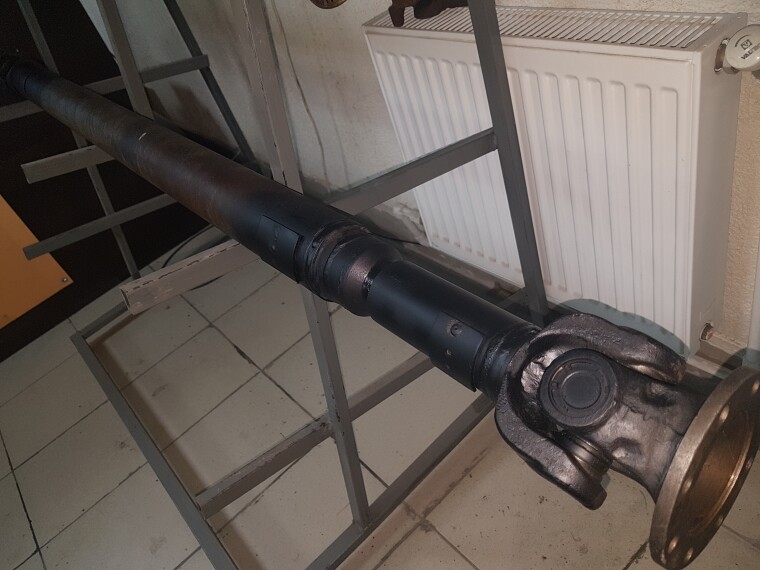

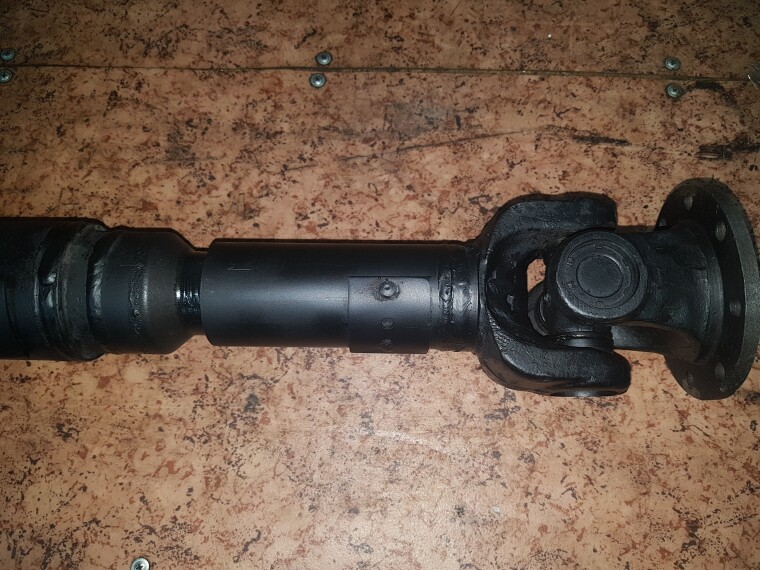

Шлицевая заняла своё место, кардан соответствует заводским параметрам, установлены немецкие крестовины и шлицевая, произведена балансировка.Вал частично окрашивается.

Валов в ремонте было сразу два. Цикл работ почти не отличался, запчасти одинаковые.

На все операции понадобилось 2 дня.
Суммарные затраты на запчасти, расходные материалы и ремонт составили 28000 рублей.
Гарантия на проделанную работу 3 месяца.
