Замена крестовин и подвижной шлицевой межосевого кардана автобуса MAN 2000 года, г. Рязань

Замена крестовин и подвижной шлицевой межосевого кардана автобуса MAN 2000 года.

Дано:
Авто: MAN
Год: 2000
Модель: нет данных
Двигатель: дизель
Особенности авто: Автобус.
Жалоба, проблема и боль клиента: Вибрация на скорости, гул.
Особенности возникновения проблемы: Несвоевременное обслуживание.

Требуется:
1. Привезти вал в снятом виде.
2. Согласовать перечень работ и запасных частей.
3. Произвести ремонт и балансировку.
4. Установить вал на место

ВНИМАНИЕ: Описание процесса ремонта предоставлено исключительно для ознакомления и демонстрации наших умений и навыков.Самостоятельное повторение увиденного в данной статье без профессионального оборудования,станочного парка и условий — не гарантирует положительного результата.

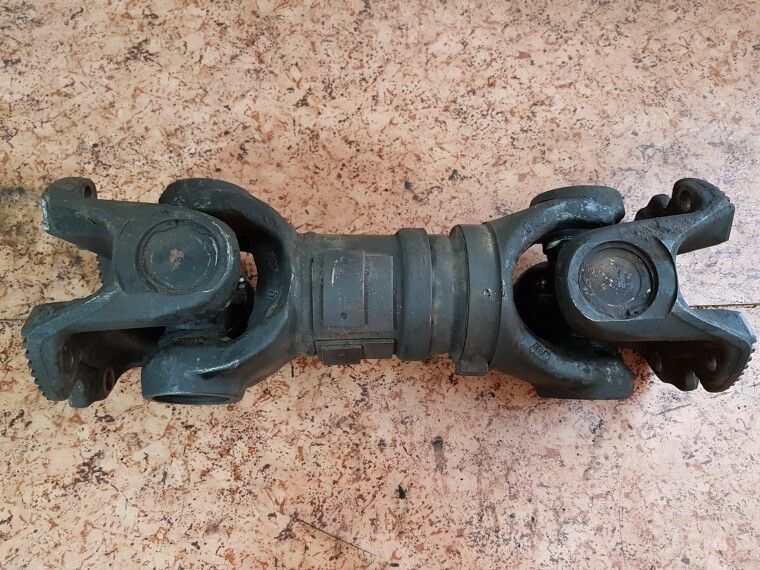

Поступил в ремонт необычный кардан. Особенность заключается в том, что его длина слишком мала. Использовать стандартные запасные части достаточно проблематично.Износ шлицевой крайне сильный, еще немного и она бы просто провернулась.

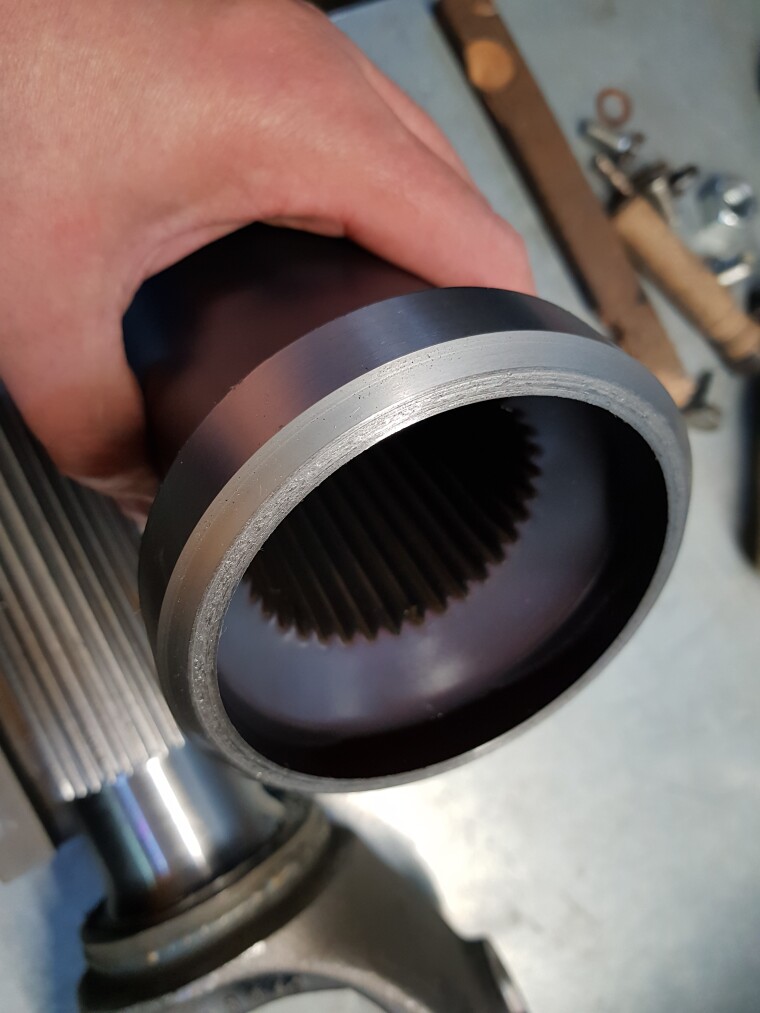

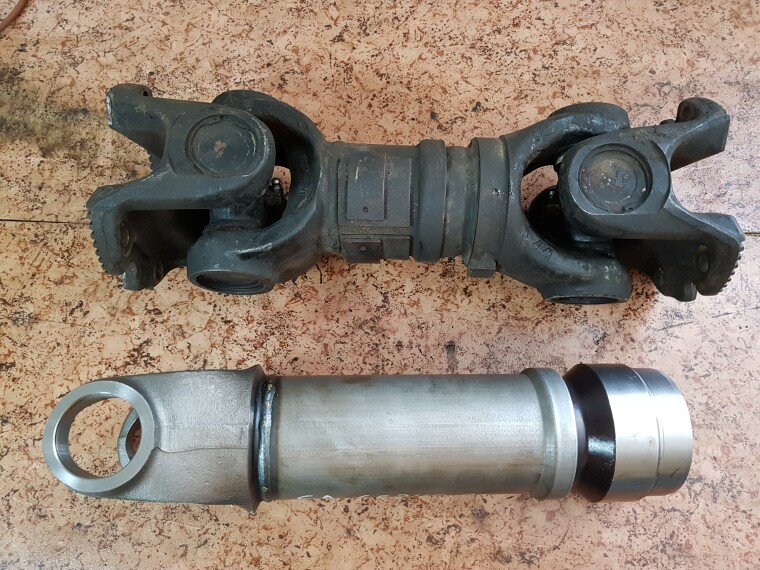

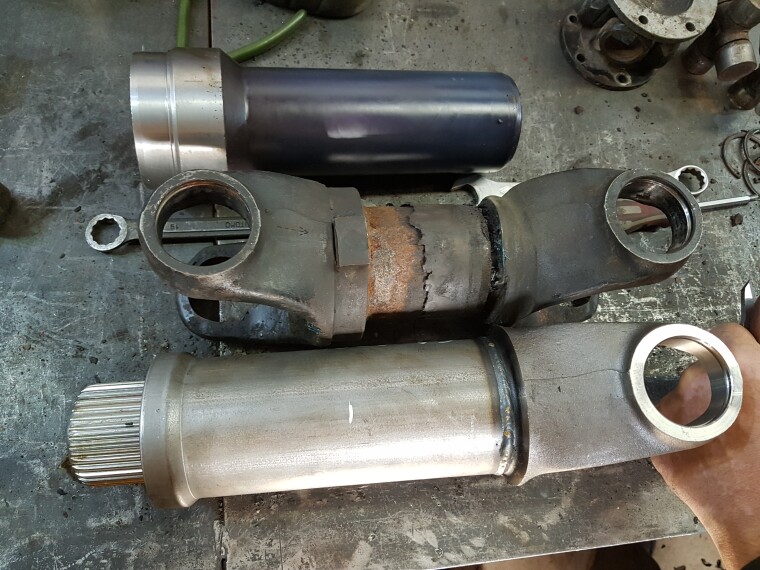

В данном случае работу по ремонту кардана можно считать изготовлением. Подбираем подходящую шлицевую. Хорошо заметно, что новая запчасть имеет общую длину схожую с длиной всего кардана в сборе.

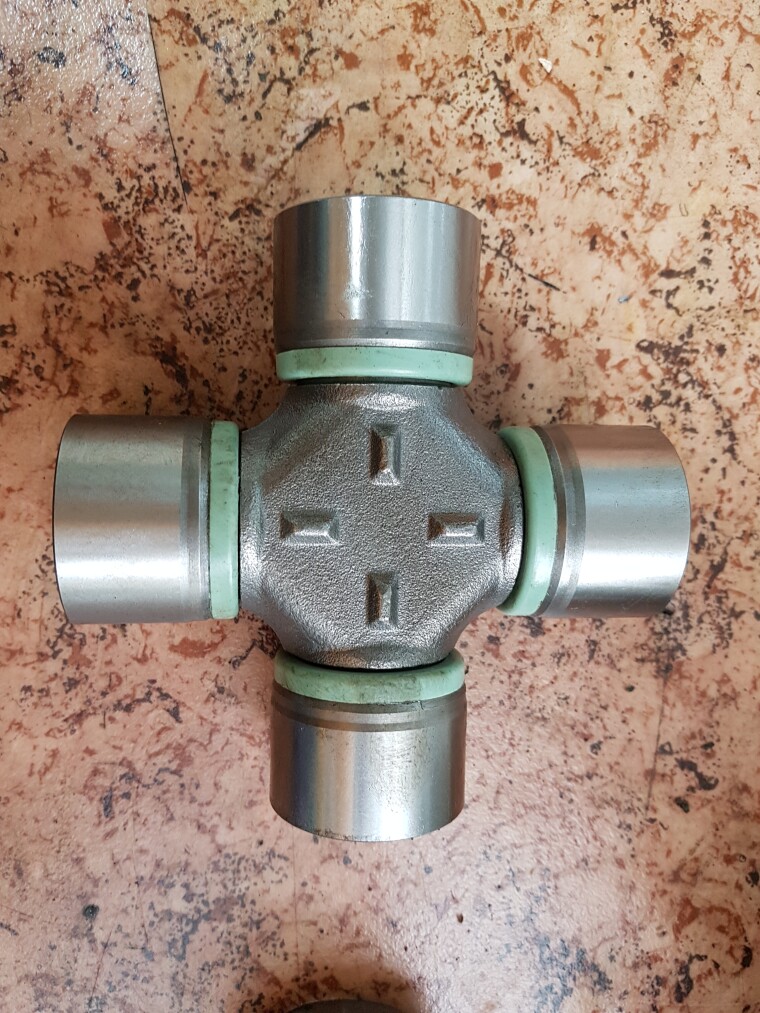

Крестовины в процессе ремонта будут меняться на новые.

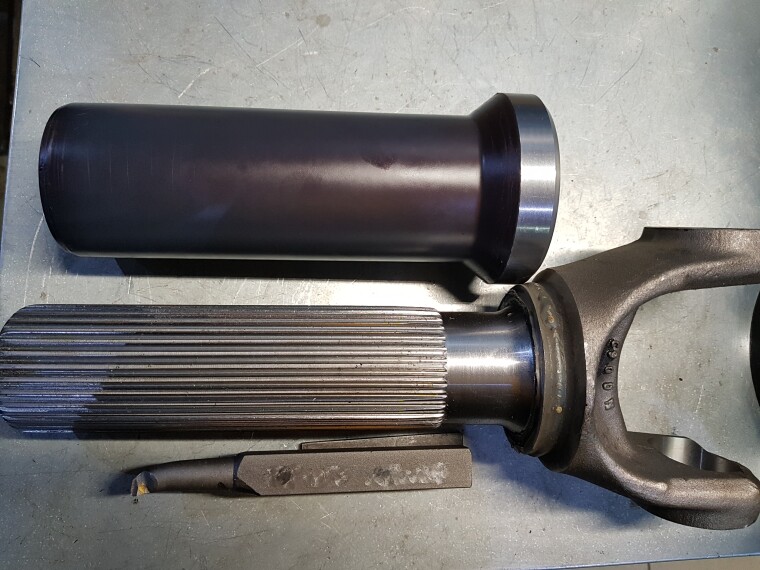

Приступаем к работе. Сравниваем части вала, снимаем размеры.

Подготавливаем составные части вала к токарной обработке.

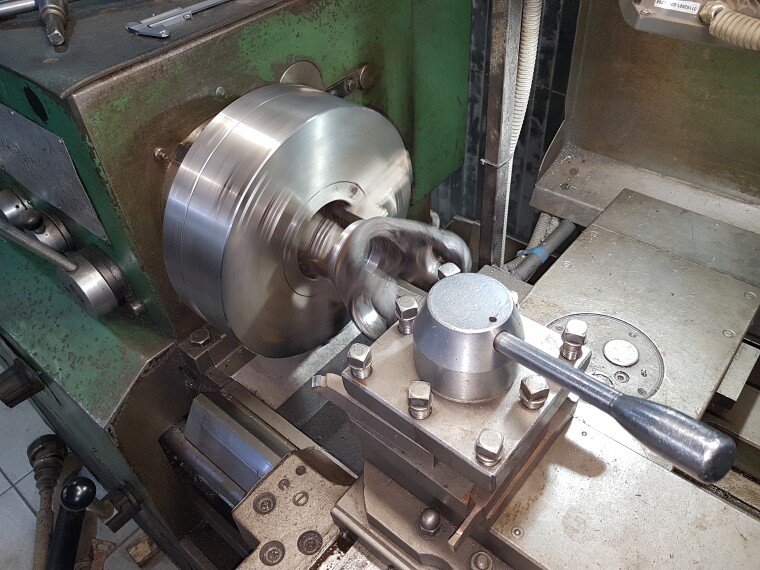

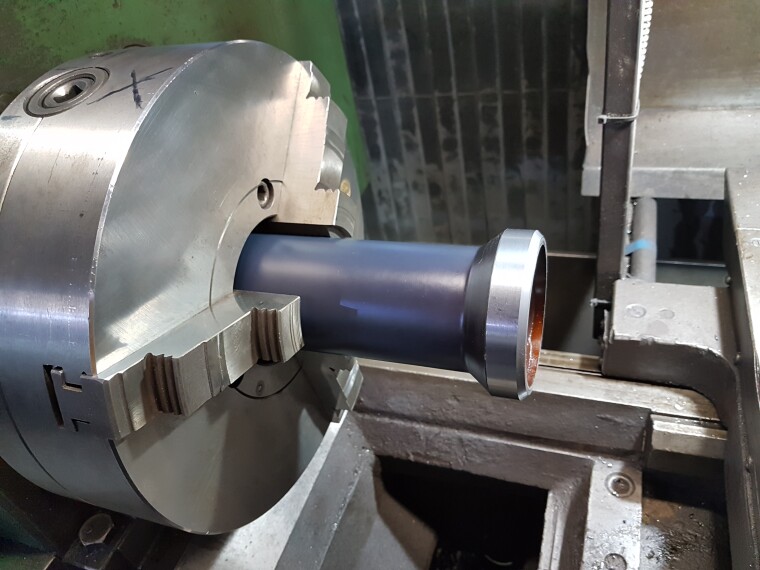

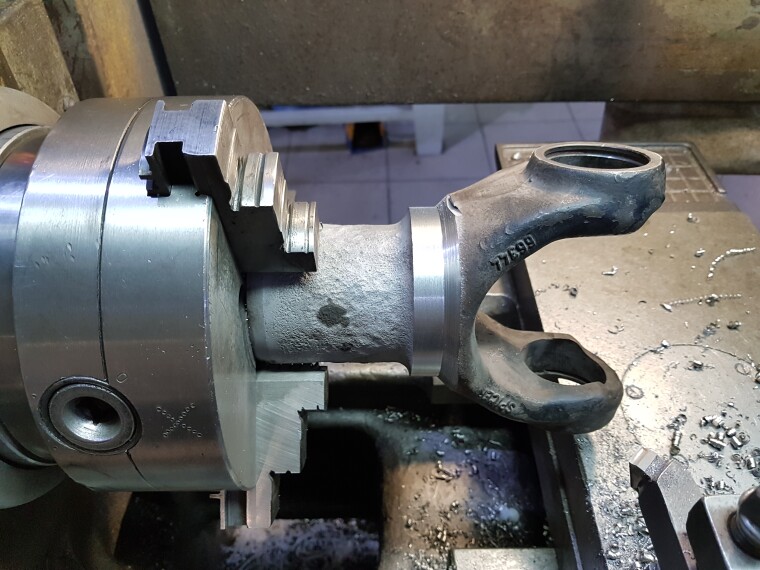

Токарь протачивает по размерам все составные элементы.

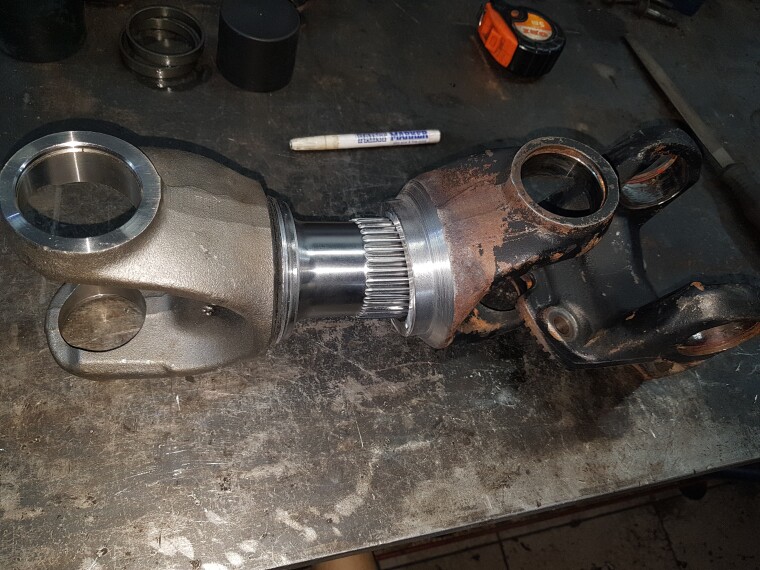

Длинная щлицевая укорочена. Выставляем части кардана на верстаке для проверки размеров.

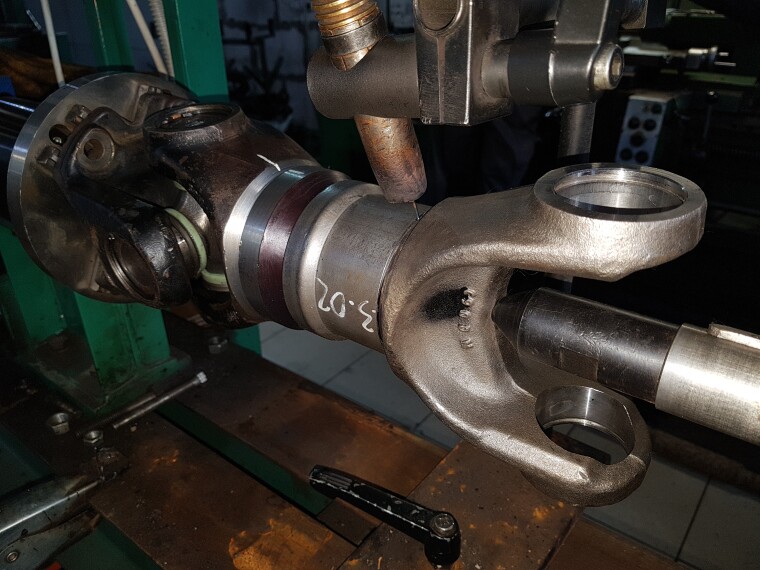

Соединяем все части друг с другом, устанавливаем вал для сварки в специальный стенд, где так же происходит центровка.

Вал сварен, обратите внимание на качество швов, они не уступают заводским.

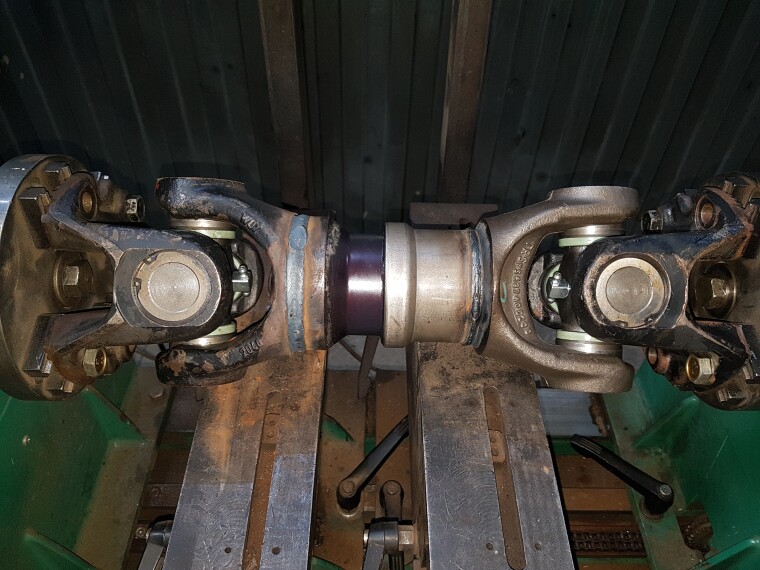

После проведённых работ кардан устанавливается в станок балансировки, для доведения его динамических параметров до заводских.Балансировка влияет на комфорт при езде и срок службы трансмиссии автомобиля в целом.Кардан надёжно закреплён на стенде, после пробных пусков на оборотах свыше 4000 об/мин., оборудование выдаёт значение и места закрепления балансировочных грузов.

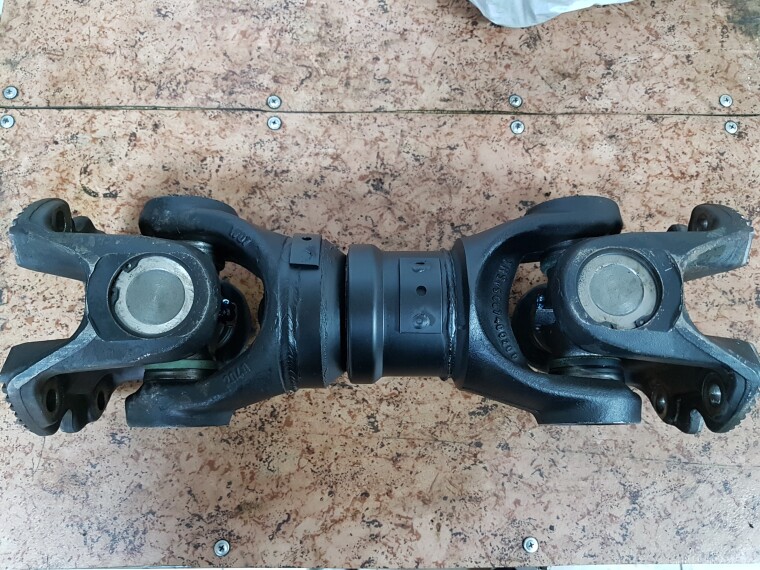

Работа по изготовлению завершена. Вал получил новую подвижную шлицевую, новые крестовины. Произведена балансировка и окраска.

На все операции понадобилось 2 рабочих дня.
Суммарные затраты на запчасти, расходные материалы и ремонт составили 43000 рублей (что дешевле нового агрегата более чем в двое).
Гарантия на проделанную работу 2 месяца.
