Дано:
1. Привод компрессора.
2. Двигатель:Дизель
3. Особенности авто:Техника специального назначения. Нестандартное изделие отсутствующее в продаже.
4. Жалобы, проблема, боль клиента: Естественный износ + несвоевременное обслуживание.

Требуется:
— Привезти вал в снятом виде.
— Согласовать перечень работ и запасных частей.
— Произвести ремонт и балансировку.
— Установить вал на место

ВНИМАНИЕ: Описание процесса ремонта предоставлено исключительно для ознакомления и демонстрации наших умений и навыков.
Самостоятельное повторение увиденного в данной статье без профессионального оборудования,
станочного парка и условий — не гарантирует положительного результата.

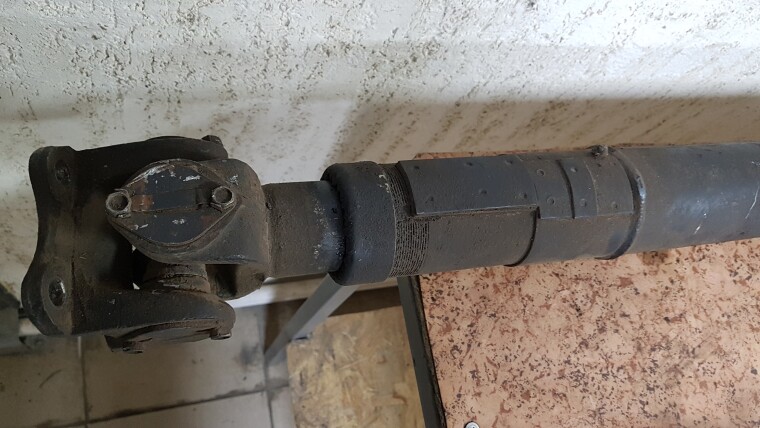

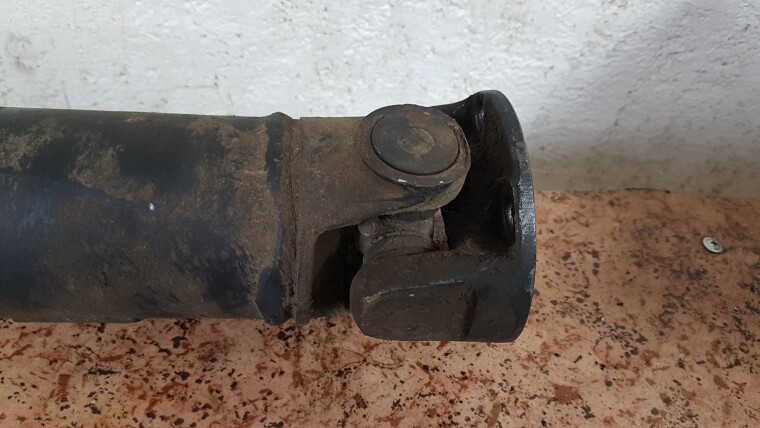

В ремонт поступил нестандартный агрегат.
На грузовом автомобиле установлен компрессор, передача крутящего момента обеспечивается через данный вал. Особенность вала в том, что по краям установлены
разные фланцы и крестовины. ( шлицевая ГАЗ, вилка и фланец УАЗ ). Все подвижные элементы кардана сильно изношены. Крестовины провернулись в
посадочных местах, шлицевая имеет существенный люфт. Все изношенные части меняем на новые. Из старого оставляем только фланцы и трубу.

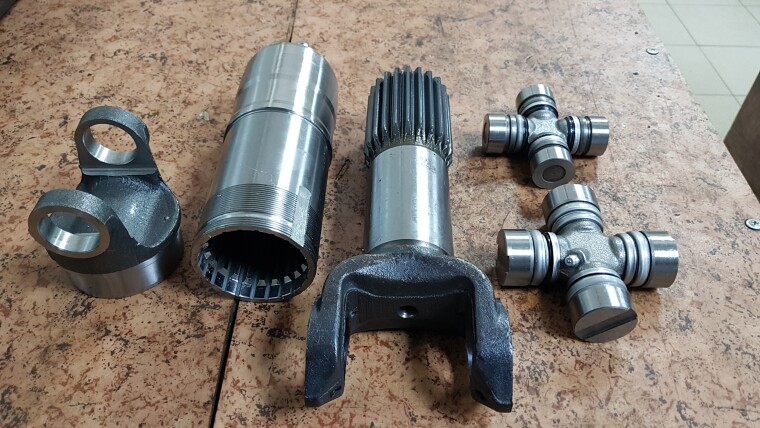

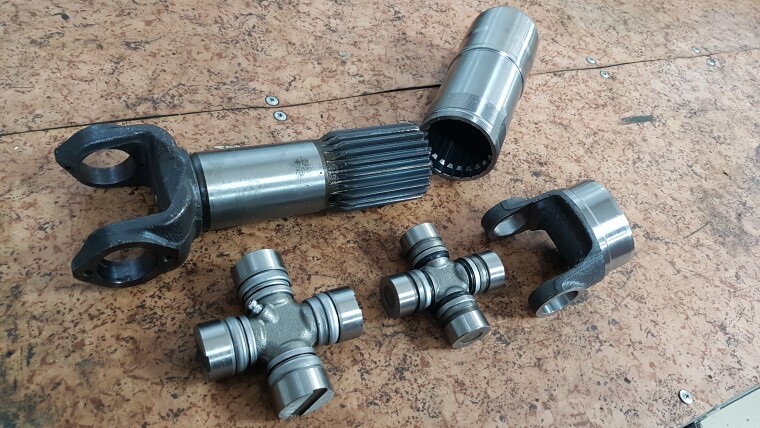

Доставили новые запчасти.

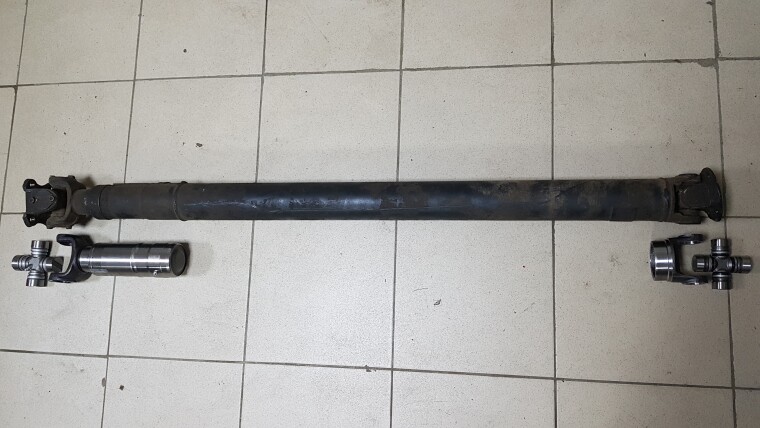

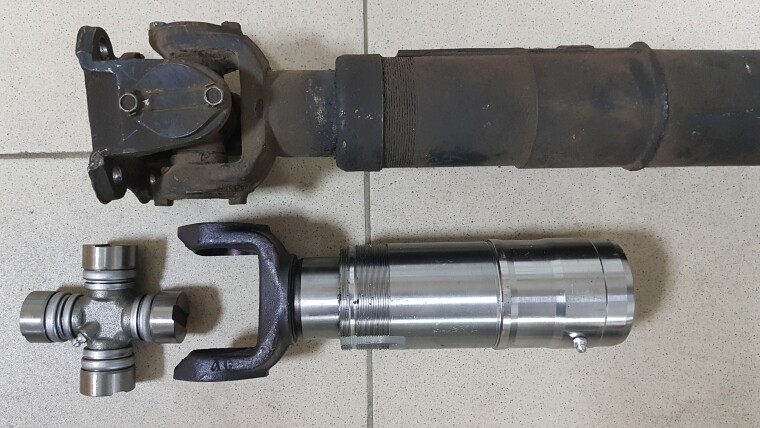

Наглядно, старые и новые запчасти.

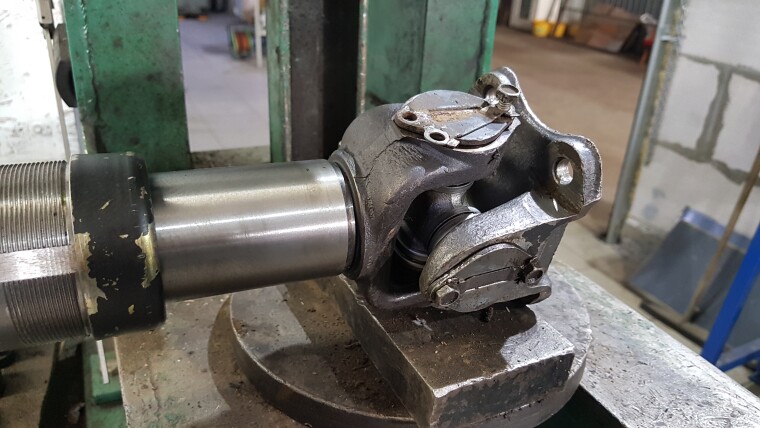

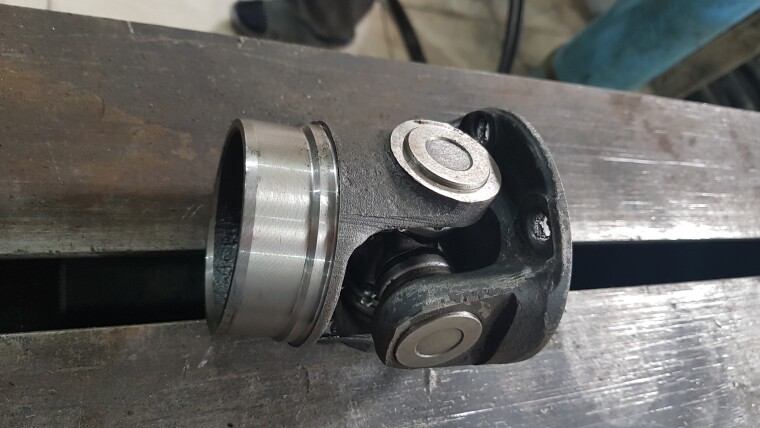

Собираем вилку и фланец с новой крестовиной.

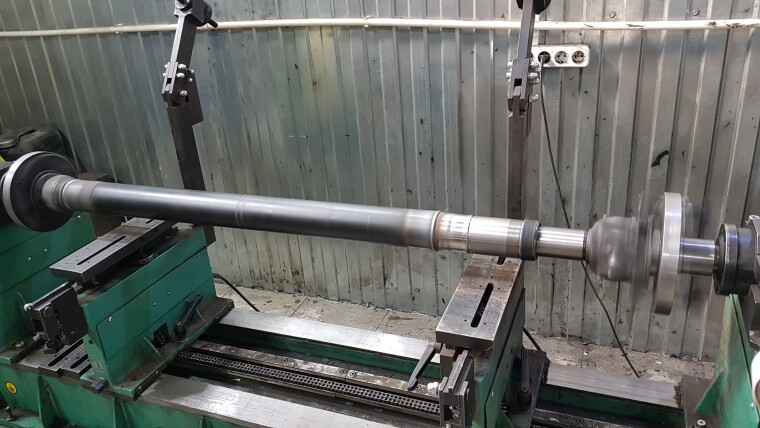

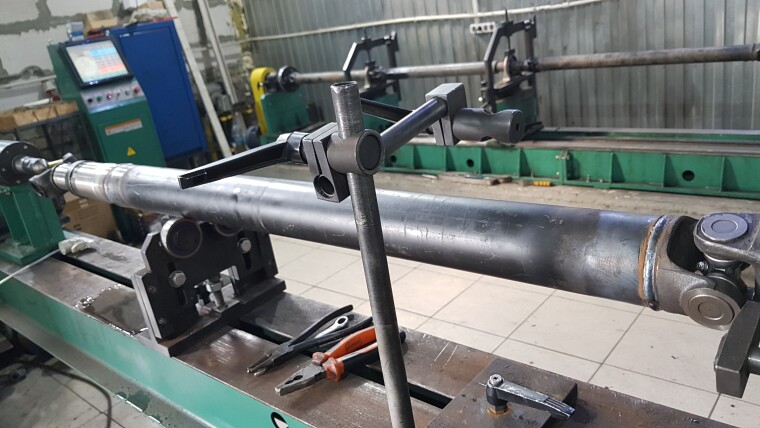

Вал устанавливается на стенд для центровки и сварки.

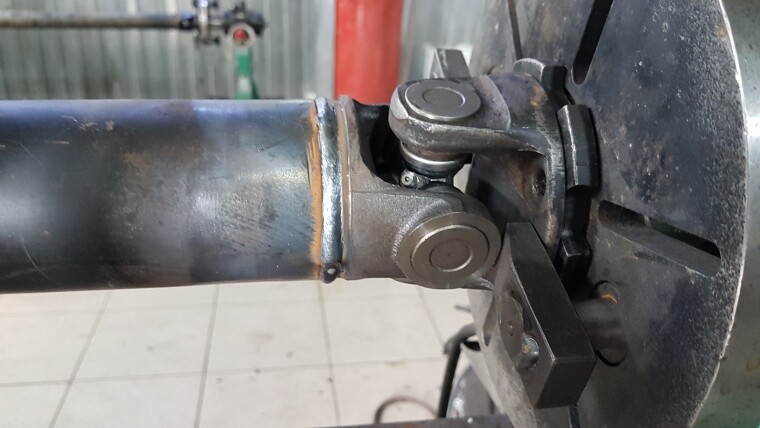

Получаем надёжные сварные швы.

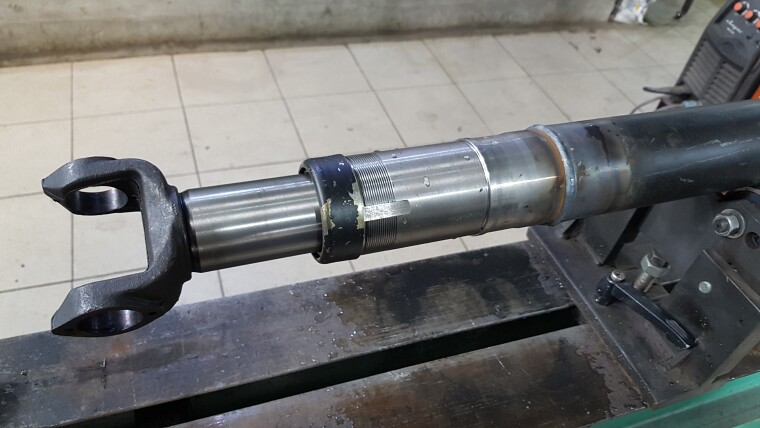

Устанавливаем вторую крестовину в новую шлицевую.

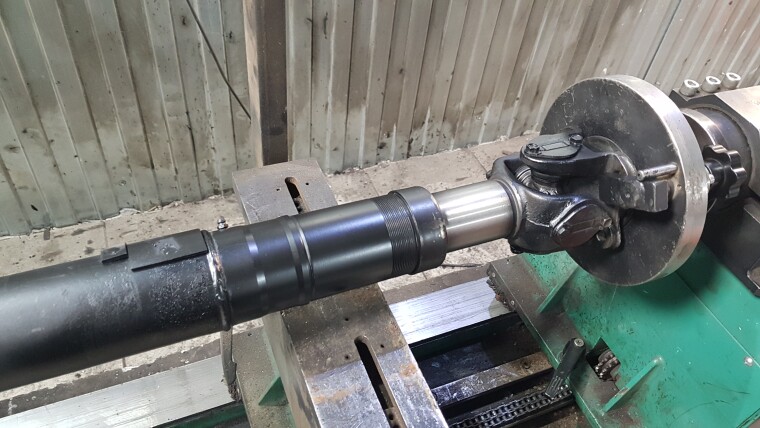

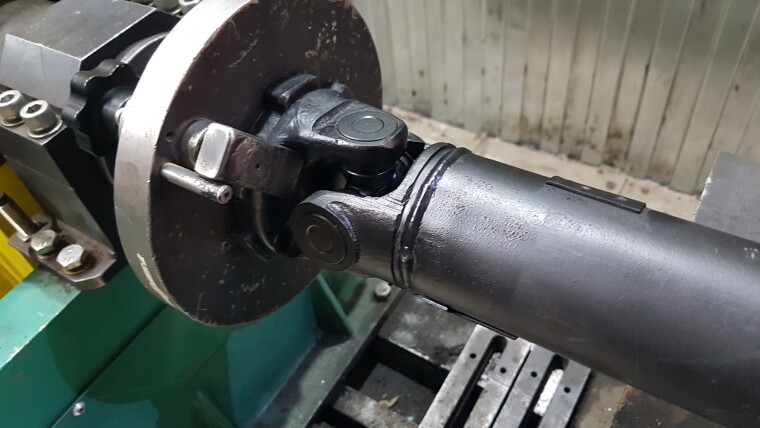

Балансируем собранный кардан.

Частично окрашиваем и передаём заказчику

На все операции понадобилось 1 день.
Суммарные затраты на запчасти, расходные материалы и ремонт составили 16000 рублей.
