Ремонт турбокомпрессора с самосвала SHACMAN

Дано:

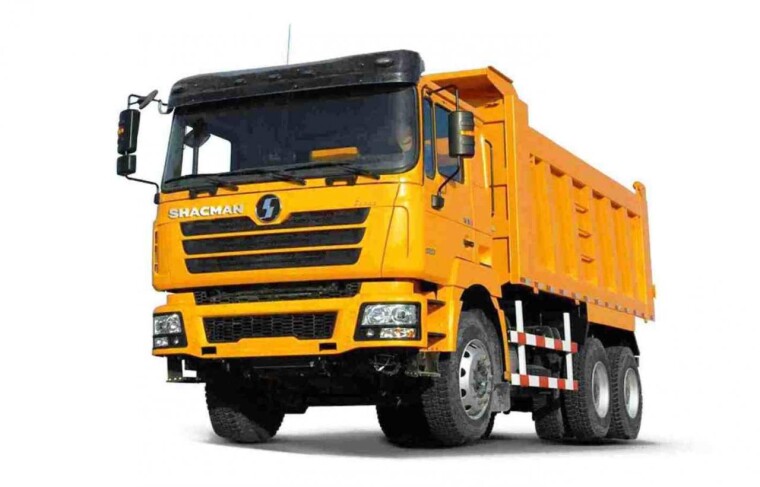

1. Авто:SHACMAN
2. Модель: 6x4 F3000
3. Год:2016
4. Двигатель: WEICHAI WP10.340E32
5. Жалоба и боль клиента: повышенный расход масла, сизый дым.

Требуется :

1. Привезти турбокомпрессор в специализированную мастерскую.
2. Провести осмотр.
3. Разобрать турбокомпрессор и сделать дефектовку.
4. Заменить изношенные детали.
5. Выполнить балансировку.
6. Собрать турбокомпрессор в обратной последовательности.

Турбокомпрессор поступил в ремонт от клиента в снятом виде, клиент побоялся испортить резьбовые соединения, поэтому турбина поступила в автосервис в сборе с коллектором. Чтобы приступить к разборке турбокомпрессора сперва следует выполнить демонтаж коллектора и выхлопной трубы.

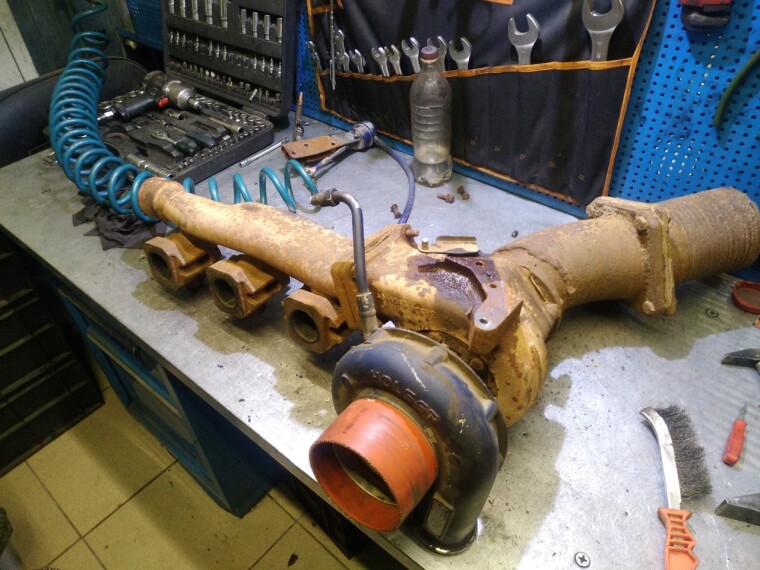

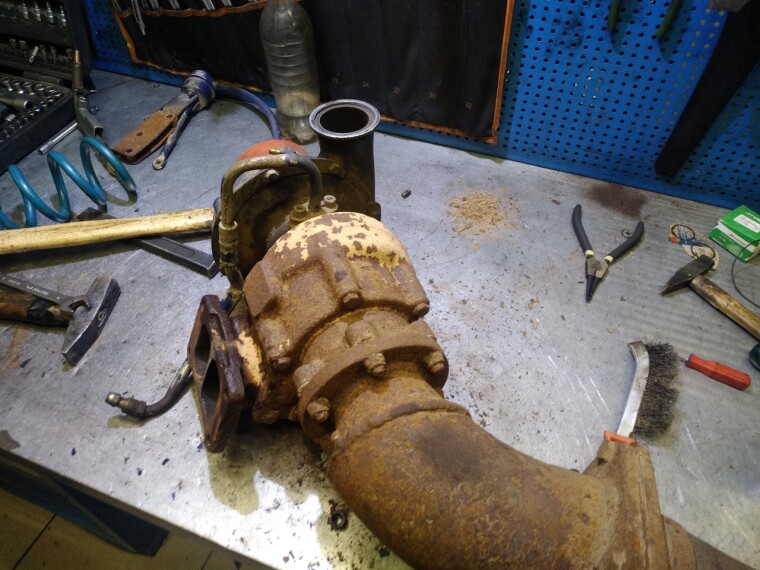

Снятый коллектор, демонтаж выхлопной трубы.

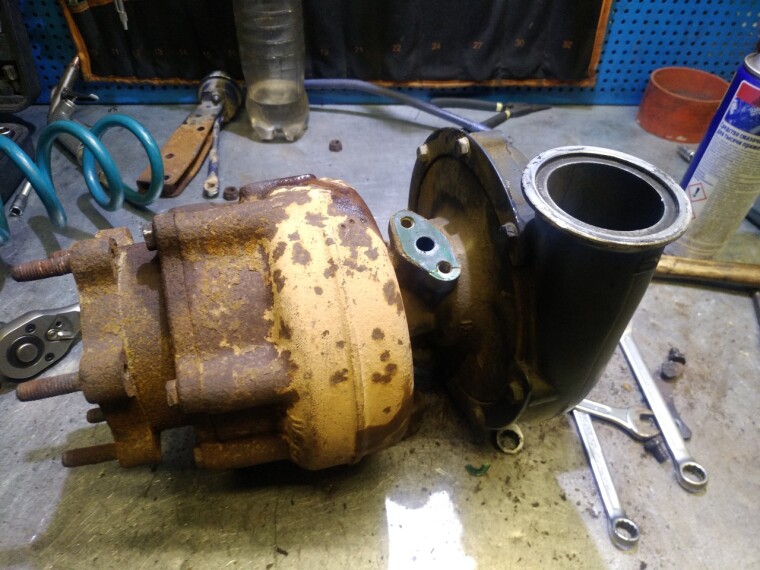

Турбокомпрессор, готовый к процессу разборки. Приступаем к работе.

Разборка начинается со снятия корпуса турбины, после чего можно приступать к снятию корпуса компрессора. Далее разбираем турбокомпрессор до конца и осматриваем детали.

-После разборки производится подбор новых деталей на замену изношенным, а старые детали, не имеющие износа, после химической мойки и обработки в пескоструйной камере будут установлены на место.

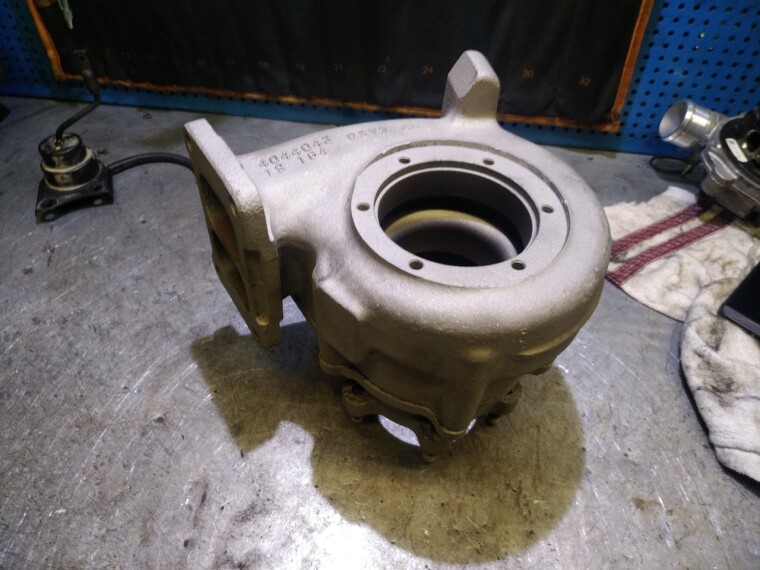

Корпус турбины после обработки в пескоструйной камере.

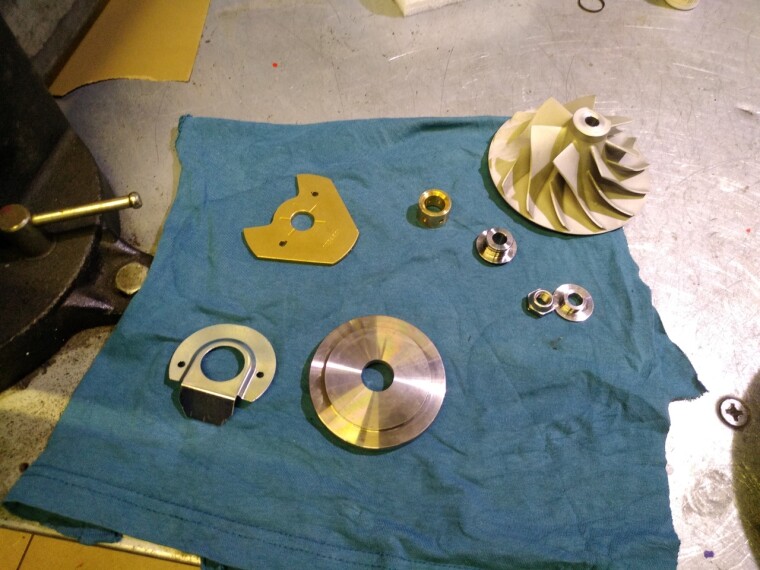

Новые детали на замену изношенных.

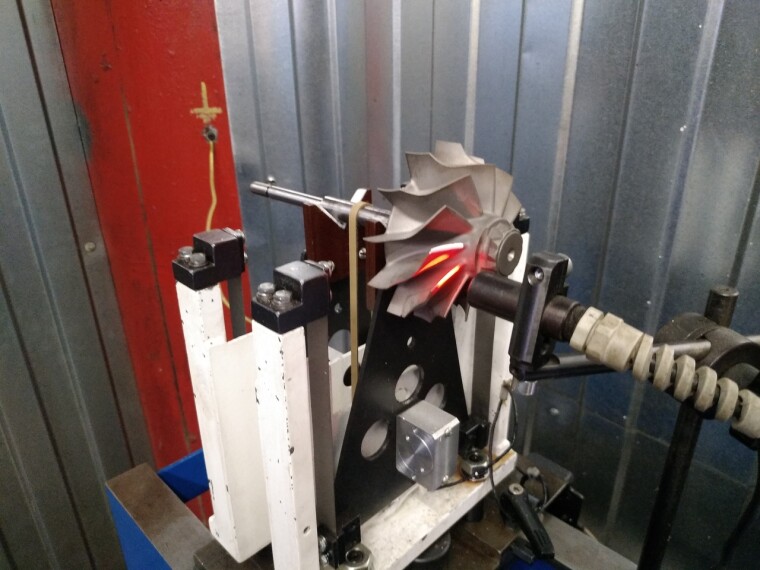

Вероятнее всего причина выхода турбины из строя — заводской брак, некачественная балансировка ротора турбины. Ротор турбины был доведен нами до допустимых параметров.

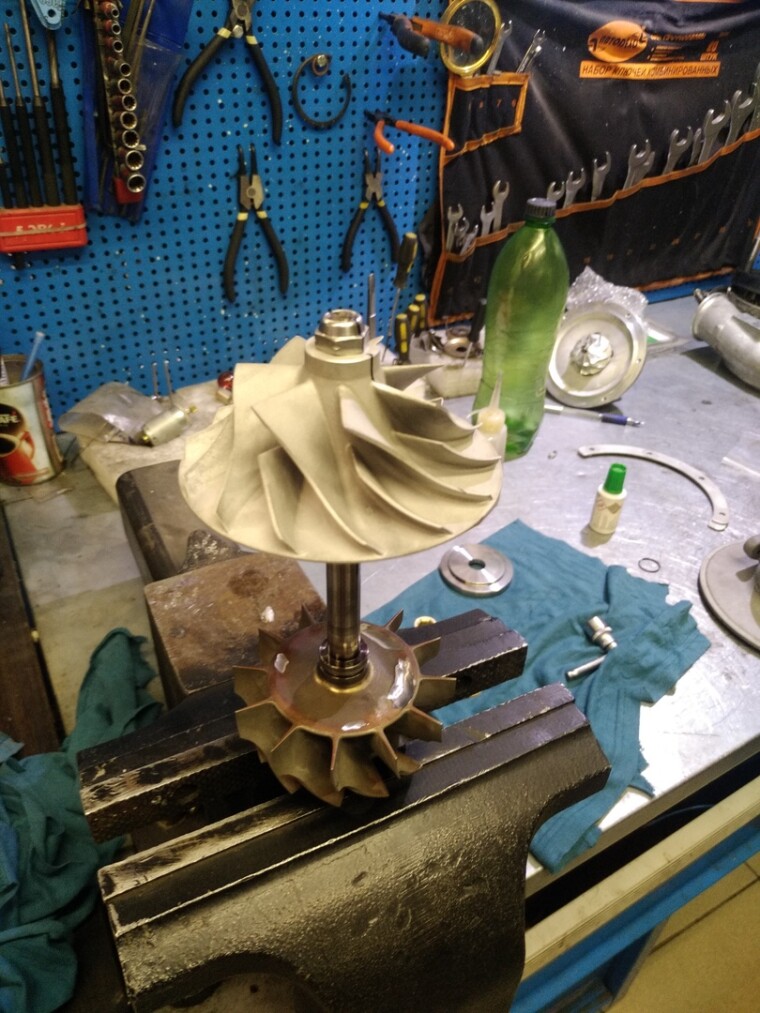

Приступаем к сбору колеса турбины и колеса компрессора.

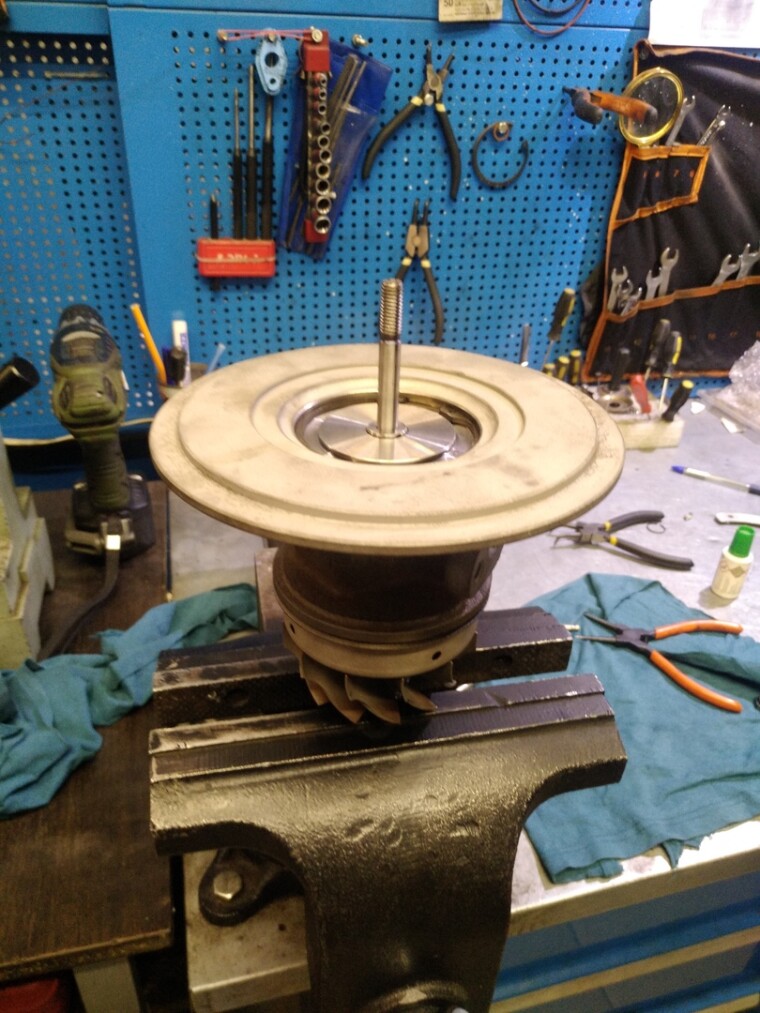

Собираем корпус подшипников.

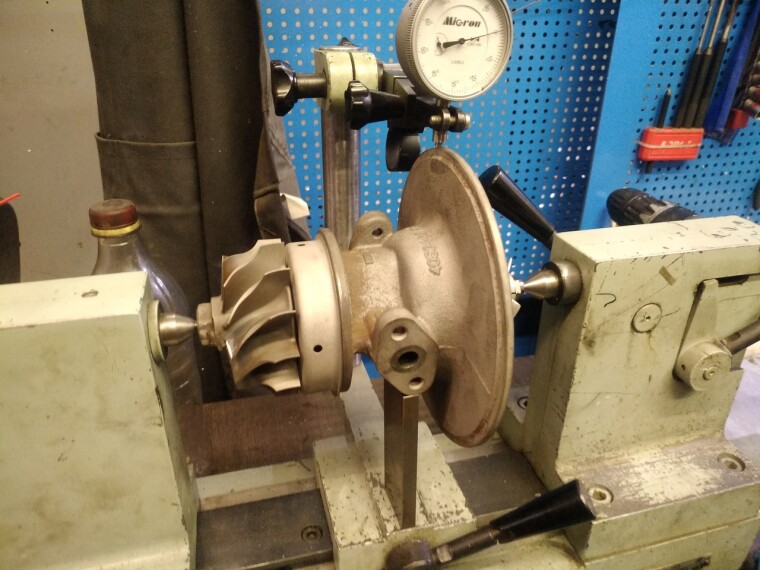

Проверяем корпус подшипников в сборе на биение. Проверка пройдена успешно.

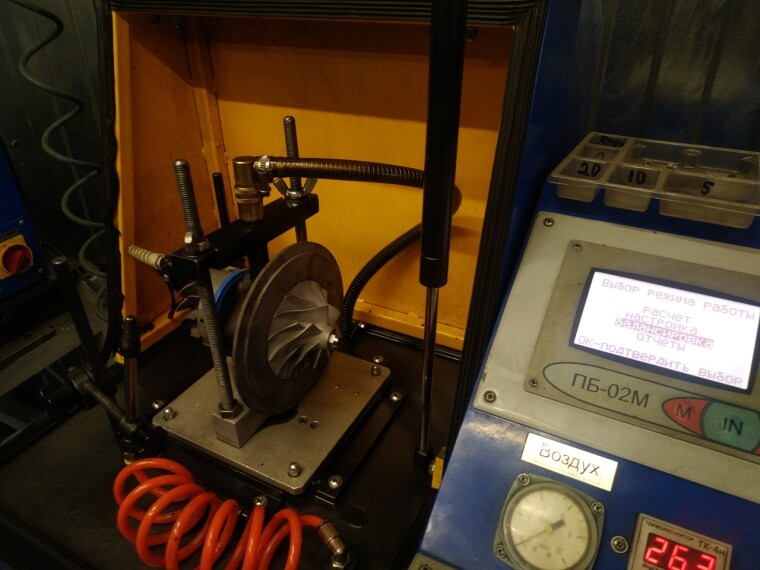

Устанавливаем корпус подшипников турбокомпрессора на стенд для выявления возможных неисправностей. При диагностике неисправностей и течей масло не выявлено. Можно приступать к сборке агрегата.

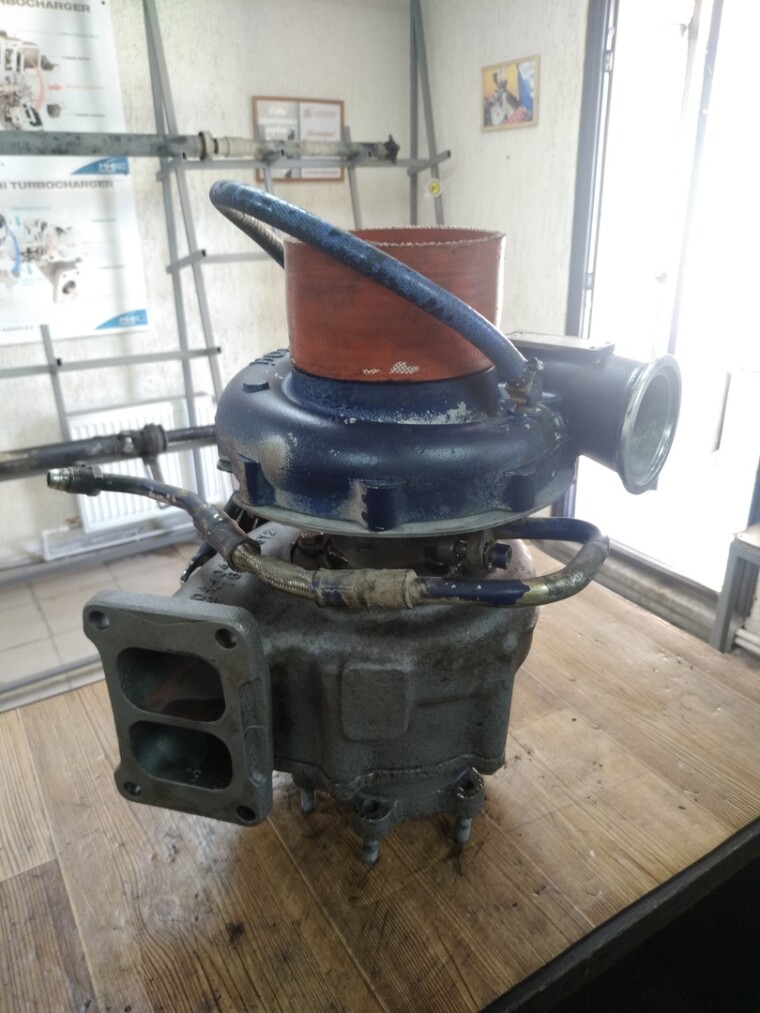

Турбокомпрессор в сборе.

Цена нового оригинального турбокомпрессора в 3 раза выше цены ремонта с запчастями. После ремонта необходимо заменить все фильтра и масла на автомобиле и установить турбокомпрессор на свое место.

На все операции понадобилось 13 часов.
Суммарные затраты на запчасти, расходные материалы и ремонт составили 19000 рублей.
Гарантия на проделанную работу 6 месяцев.
