Дано:

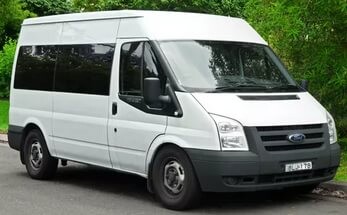

Авто: Ford

Год: 2009

Модель: Transit

Двигатель: duratorq 2.2

Особенности авто: микроавтобус.

  Жалоба: турбокомпрессор взорвался.

Требуется:

1.Привезти турбокомпрессор в сервис по профессиональному ремонту турбокомпрессоров.

2. Провести осмотр и дефектовку снятого агрегата.

3. Разобрать турбокомпрессор.

4. Заменить изношенные запчасти.

5. Произвести балансировку.

6. Произвести сборку турбокомпрессора.

Описание процесса ремонта:

Турбокомпрессор поступил в ремонт от клиента в снятом виде. В процессе осмотра было установлено, что корпус турбокомпрессора повреждён, в горячей улитке присутствует грязное масло.

Турбокомпрессор

Колесо компрессора раскололось на 2 части

Из-за расколотого колеса компрессора, корпус (холодная улитка) получил значительные повреждения, и потребуется его восстановление.

Корпус получил значительные повреждения

На валу отчётливо видны цвета побежалости, это свидетельствует о сильном перегреве, причиной которого могло послужить масленое голодание.

На роторе турбины присутствуют механические повреждения из-за попадания постороннего предмета, это скорее всего и стало первопричиной выхода из строя турбокомпрессора.

На роторе турбины присутствуют механические повреждения

Ротор необходимо заменить на новый.

На крышке так же присутствует износ.

Механизм изменяемой геометрии получил сильные повреждения и не пригоден для дальнейшего использования

Отбираем новые запчасти.

Фото1

Отбираем новые запчасти

Фото2

Отбираем новые запчасти

Фото3

Отбираем новые запчасти

Фото4

Отбираем новые запчасти

Фото5

Отбираем новые запчасти

Фото6

Восстанавливаем повреждённую улитку

Восстанавливаем повреждённую улитку

Собираем турбокомпрессор.

Продолжаем сСобирать турбокомпрессор

После ремонта получаем качественно отремонтированный турбокомпрессор.

Цена нового оригинального турбокомпрессора в 2 раза выше цены ремонта с запчастями.
После ремонта необходимо заменить все фильтра и масла на автомобиле и установить турбокомпрессор на свое место.

Так турбокомпрессор выглядел до ремонта.

А так турбокомпрессор выглядит после ремонта.

На все операции понадобилось 19 часов.

Суммарные затраты на ремонт, расходные материалы и запчасти составили 21000 рублей.

Гарантия на отремонтированный турбокомпрессор 6 месяцев.
