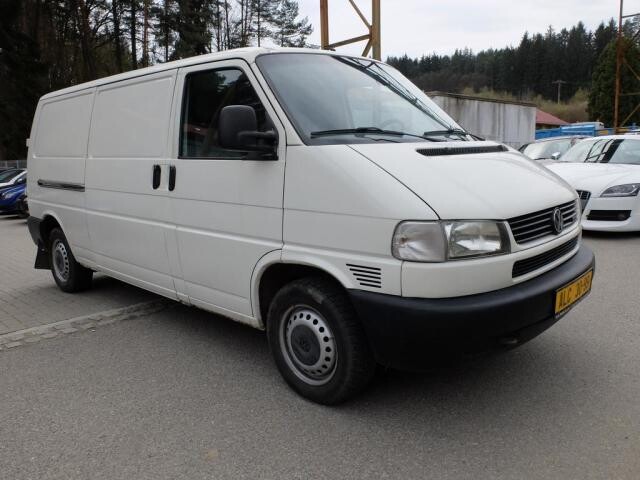

Ремонт турбокомпрессора с автомобиля Volkswagen Transporter T4 1997 года.

Дано:
Авто: Volkswagen
Год: 1997
Модель: Transtorter T4
Особенности авто: Первый минивэн и второй гражданский автомобиль Volkswagen после Volkswagen Kafer. Микроавтобус, ставший одним из самых узнаваемых символов эпохи хиппи
Жалоба и боль: Потеря мощности, посторонние звуки.

Требуется :

1. Привезти турбокомпрессор в специализированную мастерскую.
2. Провести осмотр.
3. Разобрать турбокомпрессор и сделать дефектовку.
4. Заменить изношенные детали.
5. Выполнить балансировку.
6. Собрать турбокомпрессор в обратной последовательности.

Описание процесса ремонта:

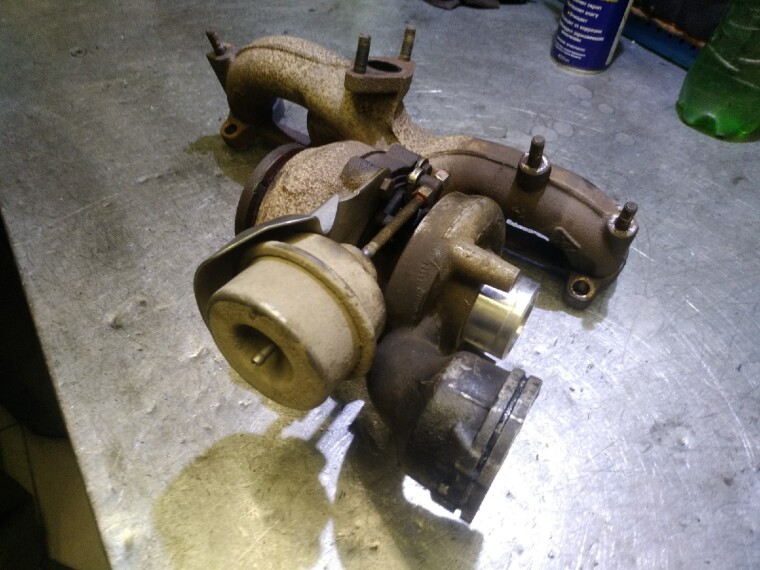

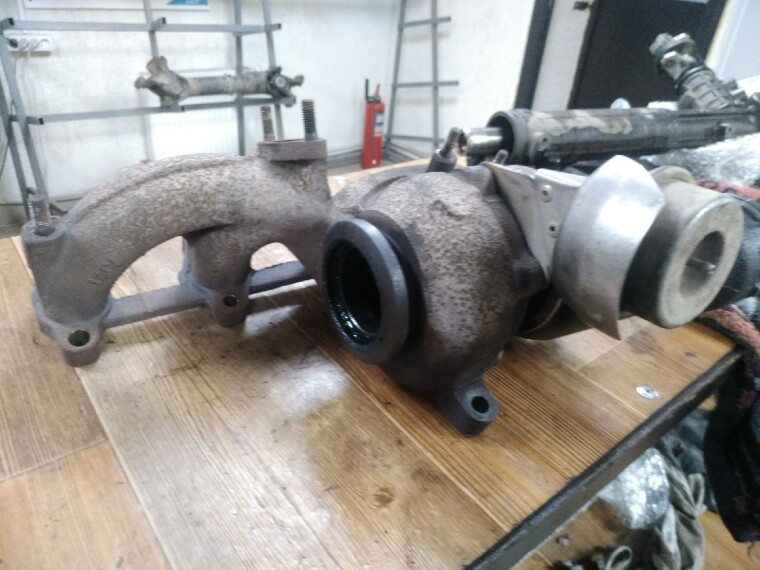

Турбокомпрессор поступил от заказчика в снятом видео, при первичном осмотре был выявлен увеличенный как осевой, так и радиальный люфт.

Подготовка к разборке турбокомпрессора.

Снимаем навесное оборудование.

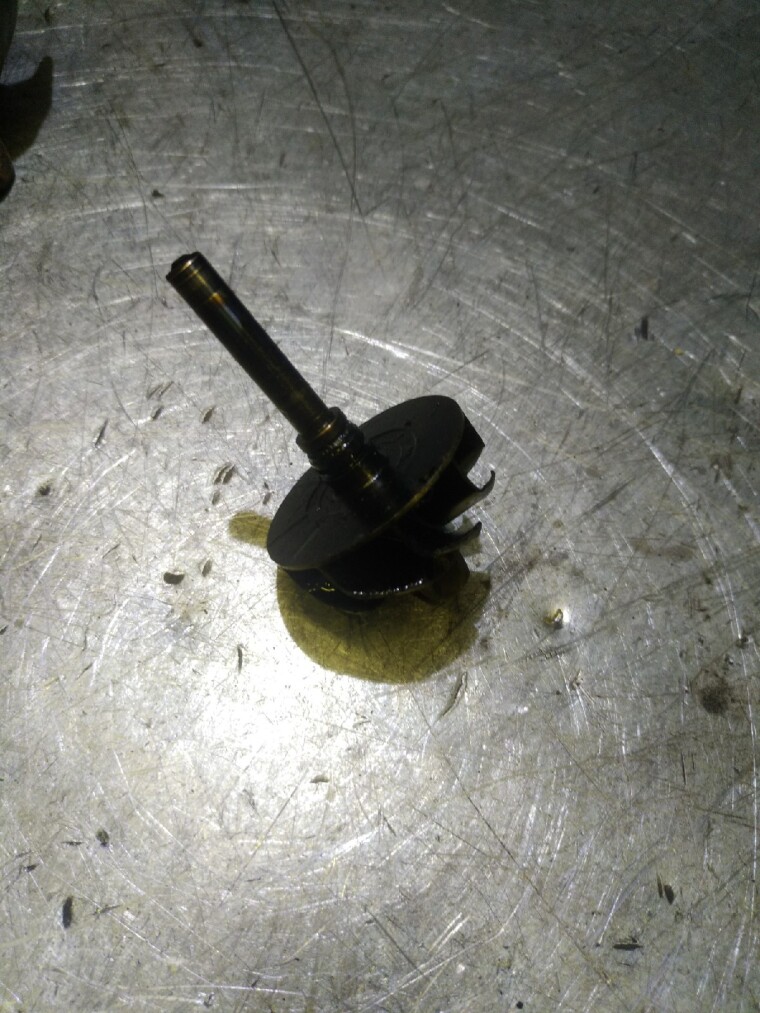

Далее произошло следующее. Из турбокомпрессора вывалился вал. Причиной этому мог послужить перегрев и попадание сторонних объектов в турбину.

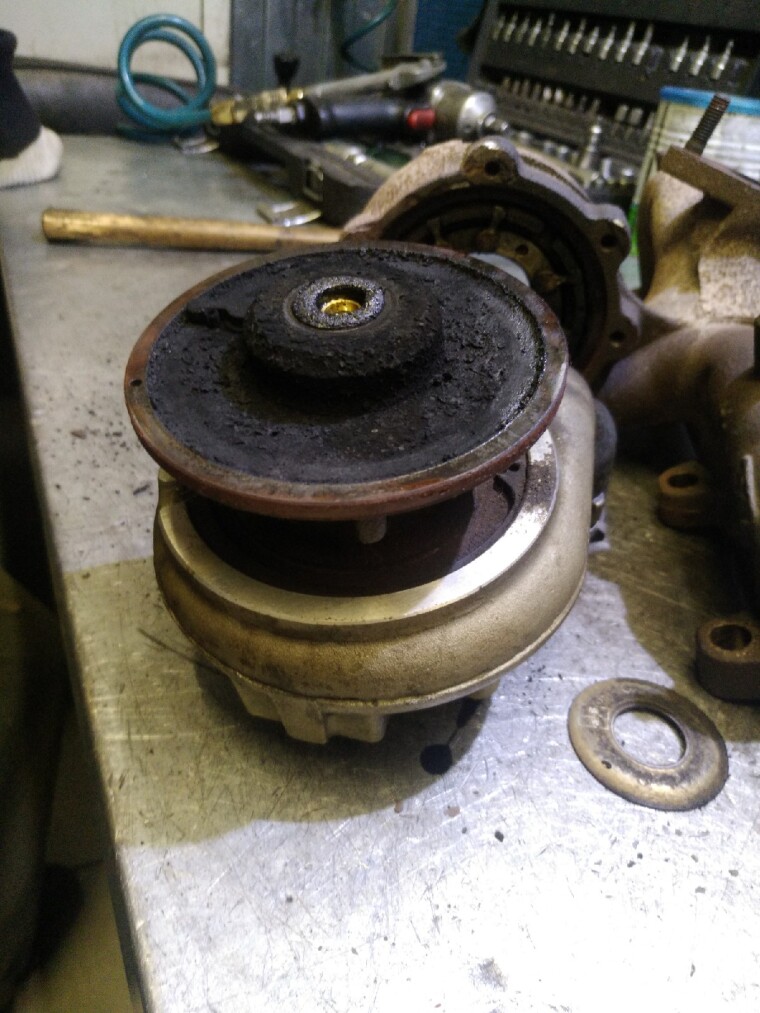

Демонтаж маслоотражающего щита.

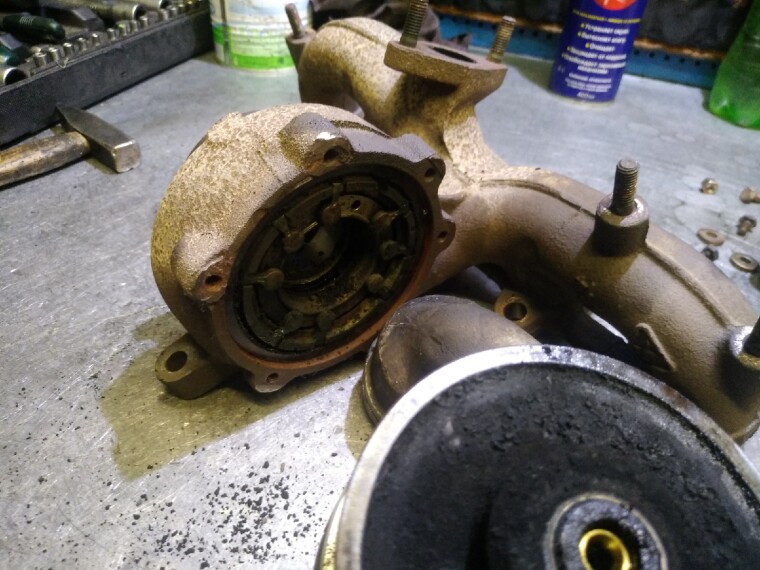

Изменяемая геометрия. Пока оценить ее состояние полноценно не возможно. Необходимо снять ее из корпуса турбины. После этого можно уже приступать к проверке на исправность.

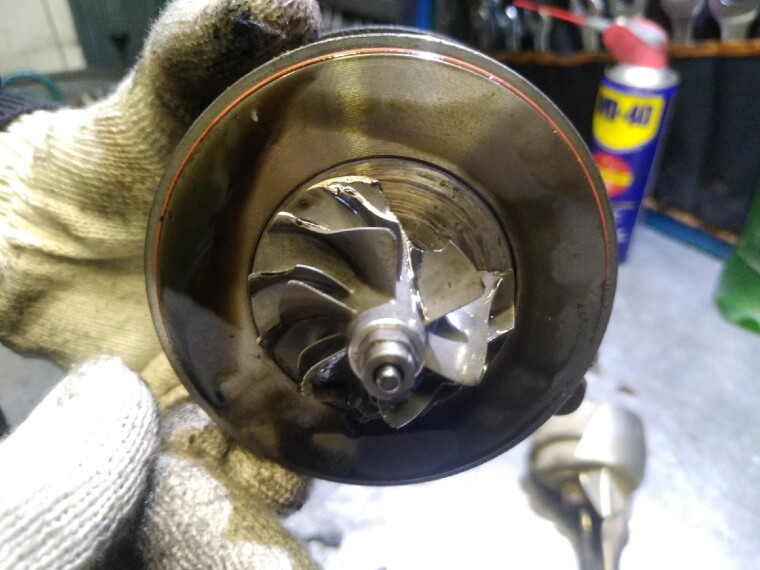

Извлекаем картридж, видим, что в крыльчатку попал посторонний объект, что и могло привести к выходу агрегата из строя.

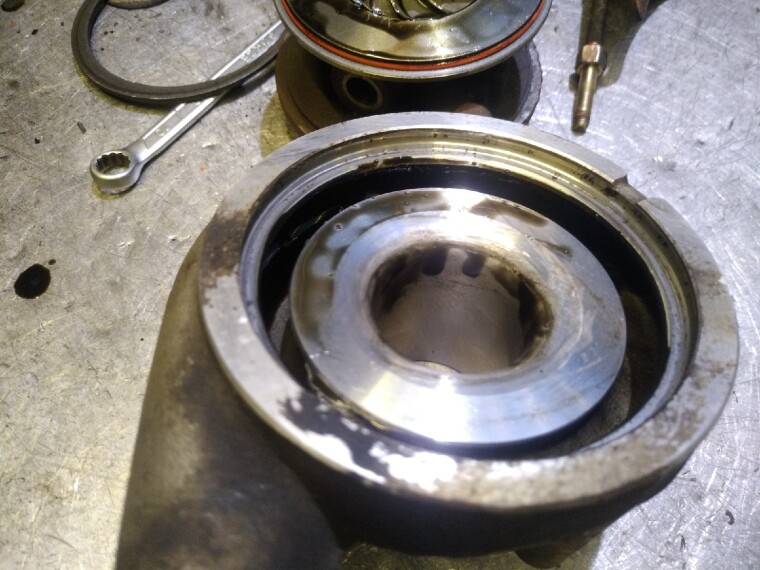

В компрессорной части можем наблюдать следы масла.

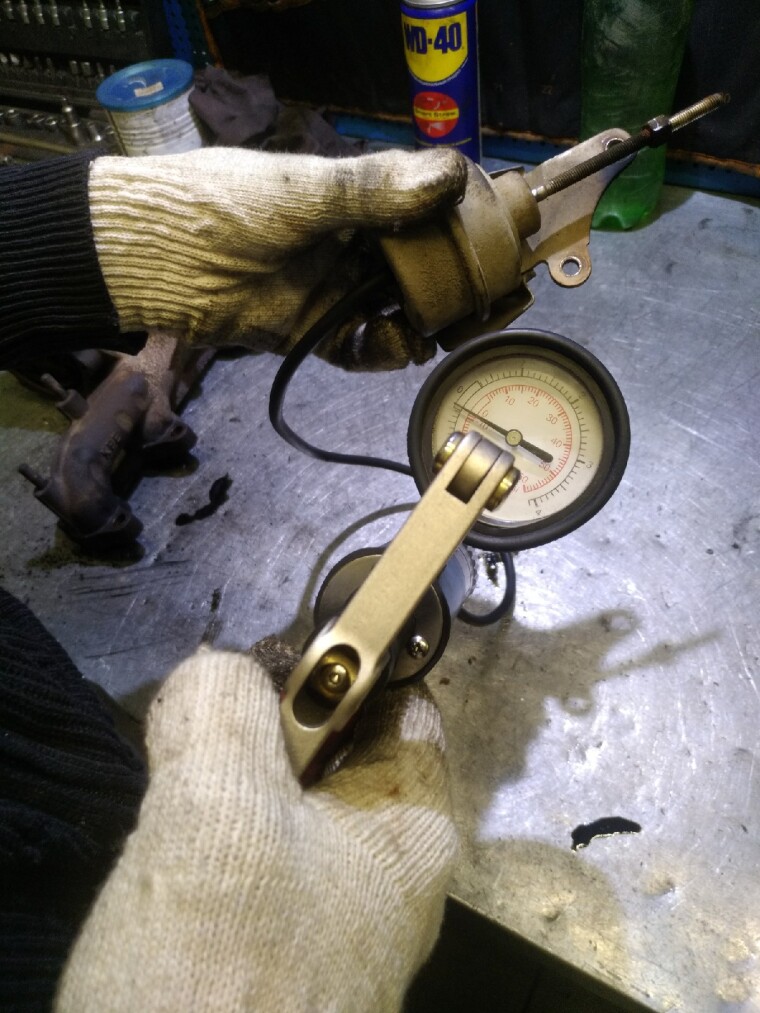

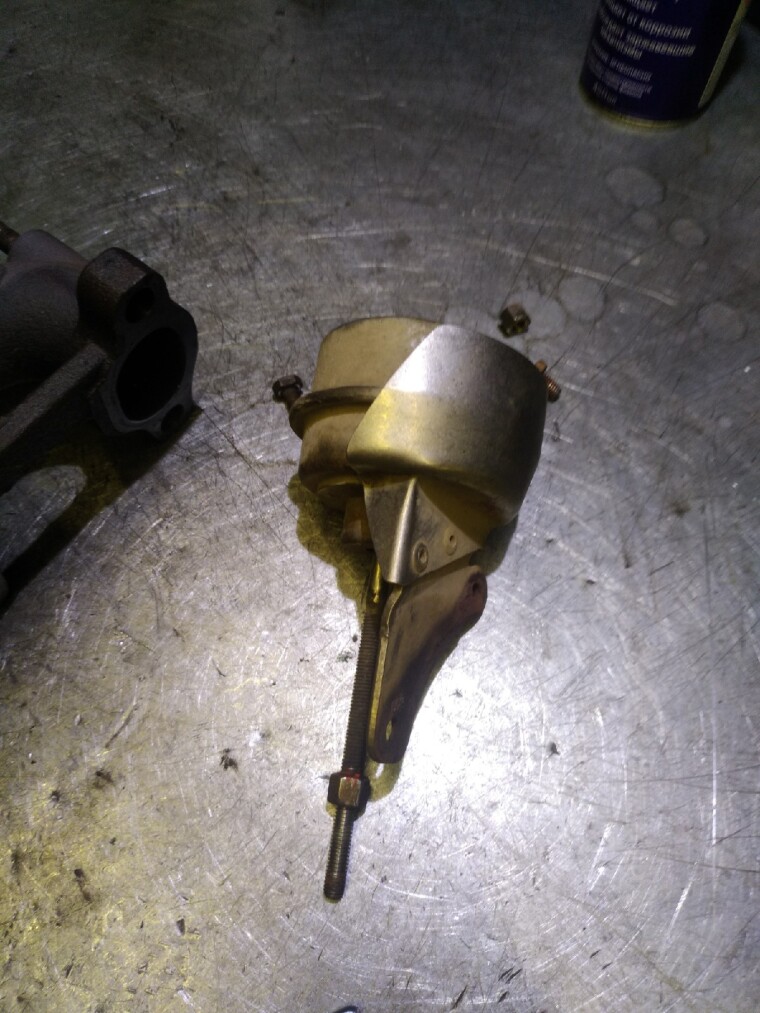

Проверка актуатора на исправность.

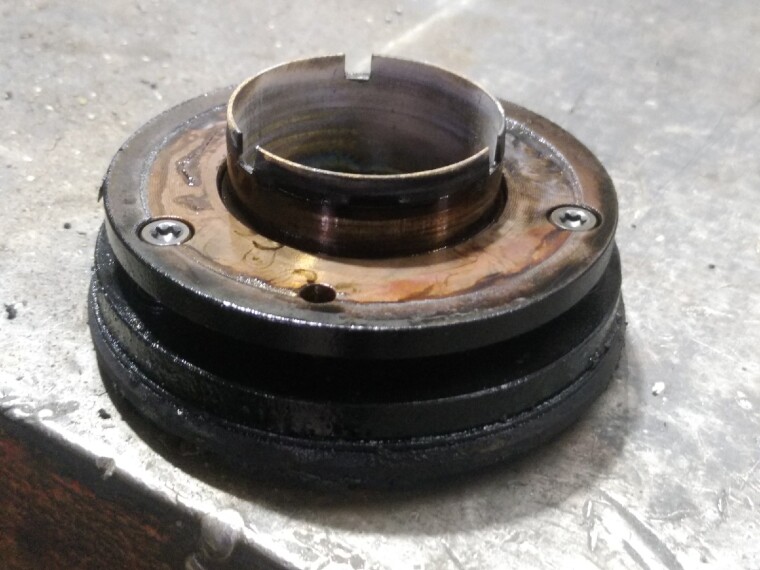

Как говорилось ранее, для оценки состояния геометрии, геометрию необходимо извлечь. Процедура извлечения позади. Идем далее.

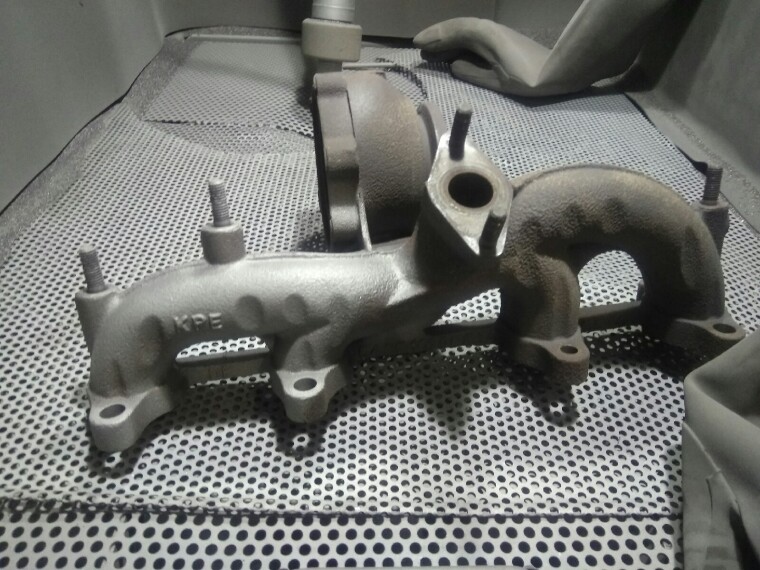

Далее запчасти, не подлежащие замене отправляются на мойку и обработку в пескоструйной камере.

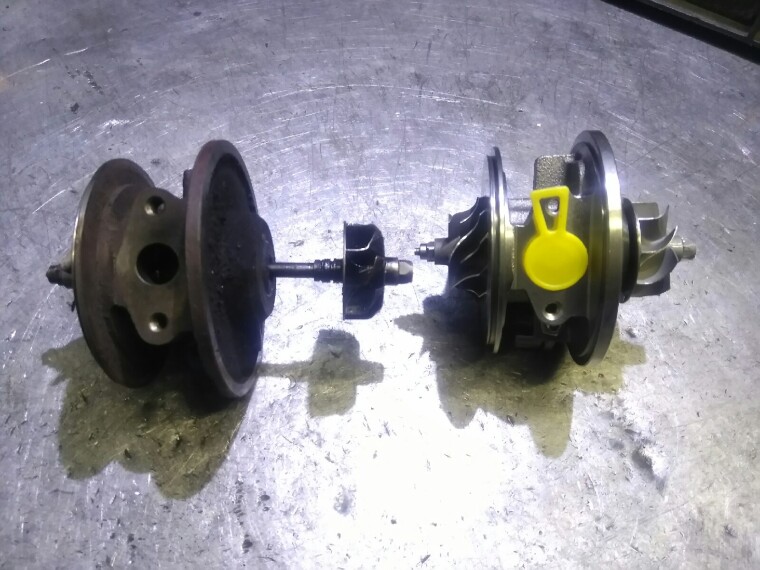

Подбираем новый картридж.

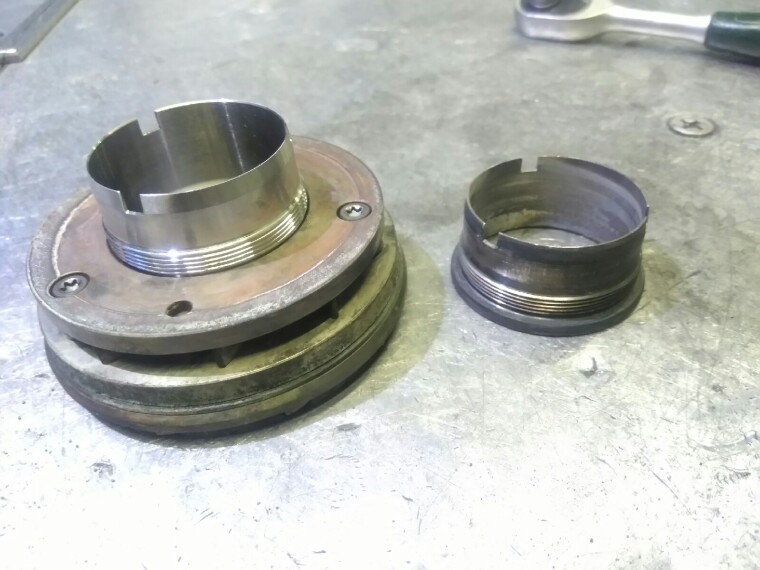

Геометрия исправна, необходима только замена гайки.

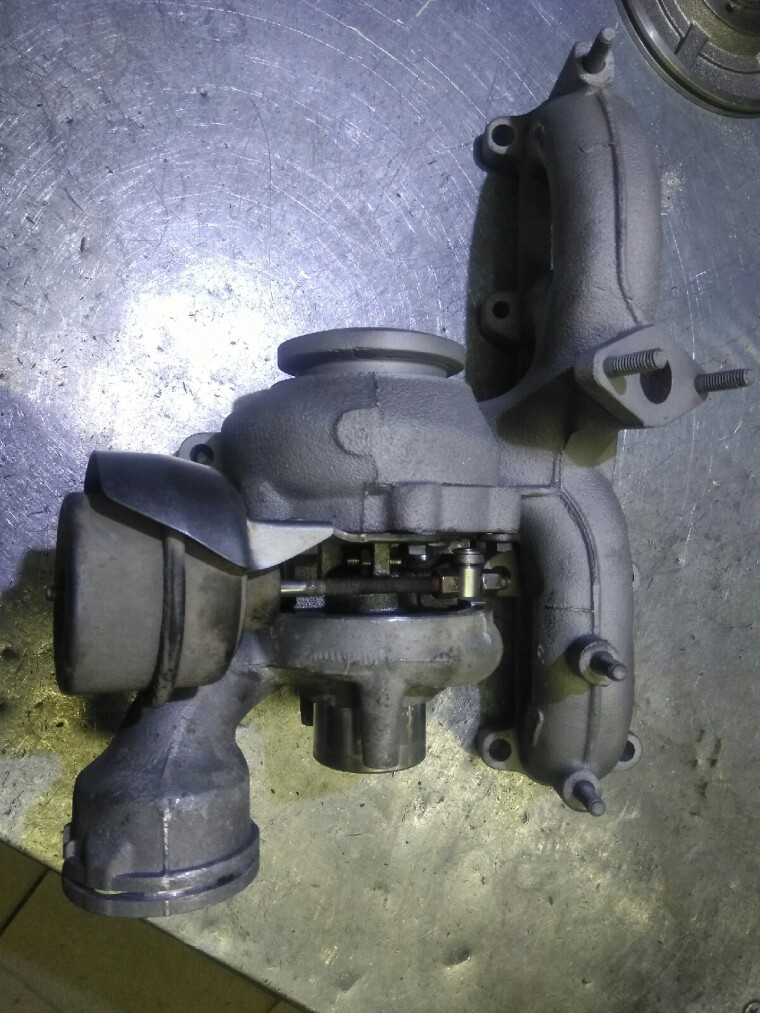

Производим обратную сборку турбокомпрессора и получаем восстановленный до заводского состояния агрегат. Готов к установке и использованию

Цена нового оригинального турбокомпрессора в 2,5 раза выше цены ремонта с запчастями.
После ремонта необходимо заменить все фильтра и масла на автомобиле и установить турбокомпрессор на свое место.

На все операции понадобилось 7 часов.
Суммарные затраты на запчасти, расходные материалы и ремонт составили 19000 рублей.
Гарантия на проделанную работу 3 месяца.
