Ремонт турбокомпрессора с автомобиля Iveco Stralis 2008 года

Дано:
Авто: Iveco
Год: 2008
Модель:Stralis
Двигатель: Cursor 10.
Особенности авто: Седельный тягач.
Жалоба и боль : заклинил мотор, что привело к выходу турбокомпрессора из строя

Требуется :

1. Привезти турбокомпрессор в специализированную мастерскую.
2. Провести осмотр.
3. Разобрать турбокомпрессор и сделать дефектовку.
4. Заменить изношенные детали.
5. Выполнить балансировку.
6. Собрать турбокомпрессор в обратной последовательности.

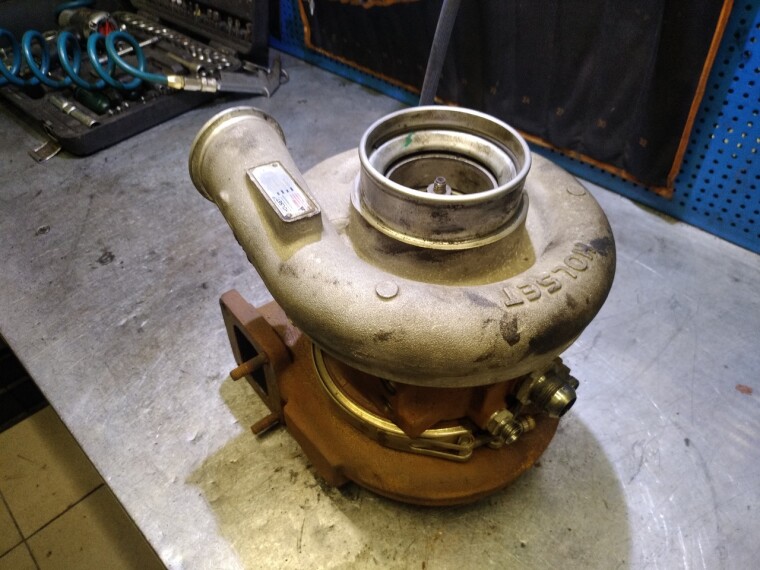

Турбокомпрессор поступил от клиента в снятом виде. В процессе осмотра был выявлен увеличенный люфт ротора в корпусе подшипника, а также масляные отложения (подтеки) в компрессорной части агрегата.

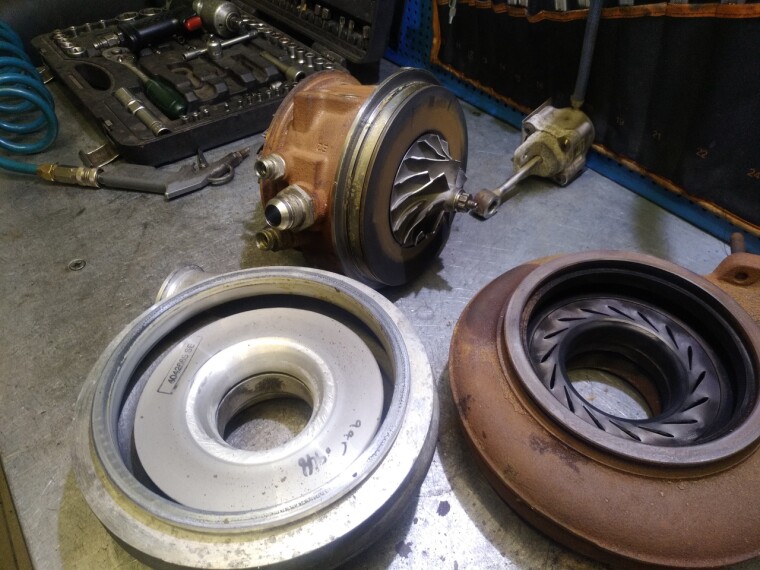

Производим демонтаж корпуса турбины.

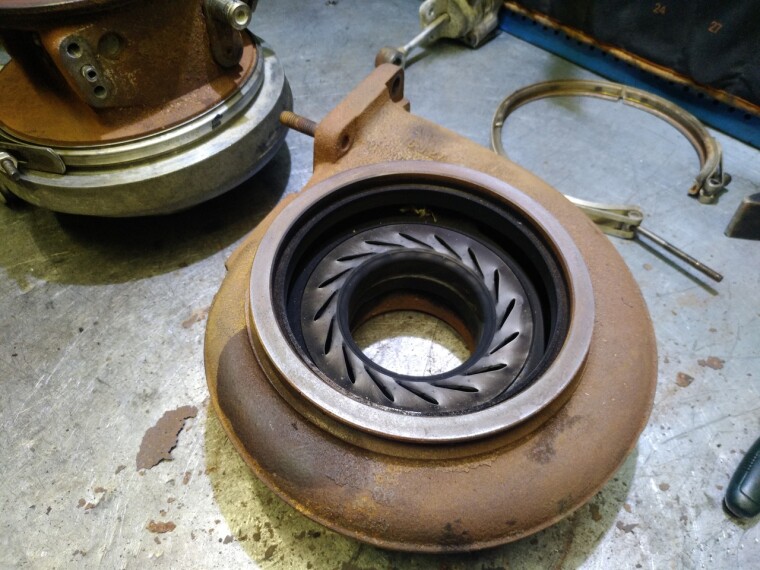

Оцениваем состояние, износ корпуса турбины и изменяемой геометрии.

На данном этапе разборки виден незначительный износ в компрессорной части агрегата и сажевые отложения в турбинной части, износ компрессорной крыльчатки.

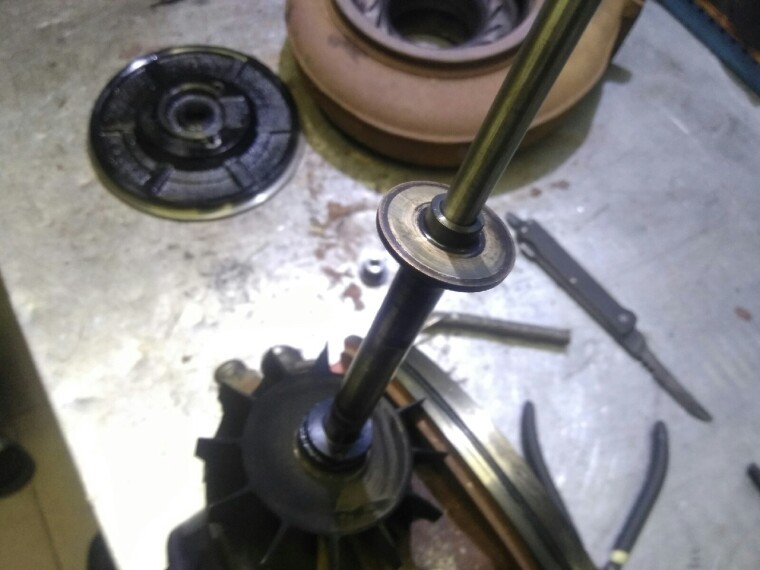

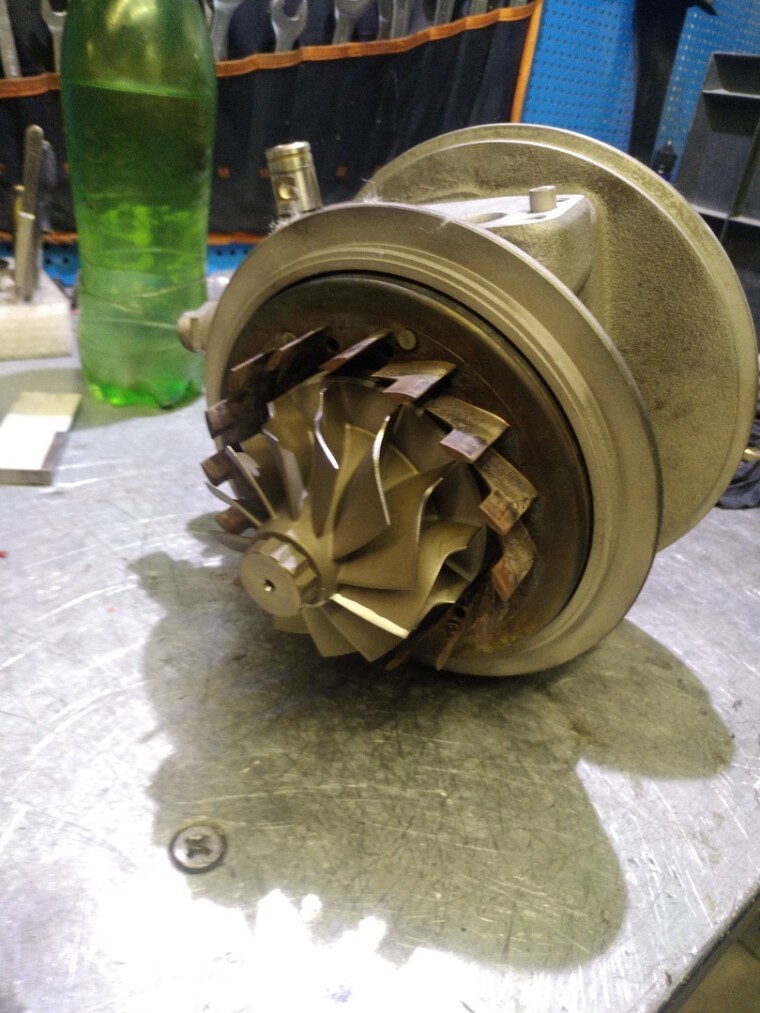

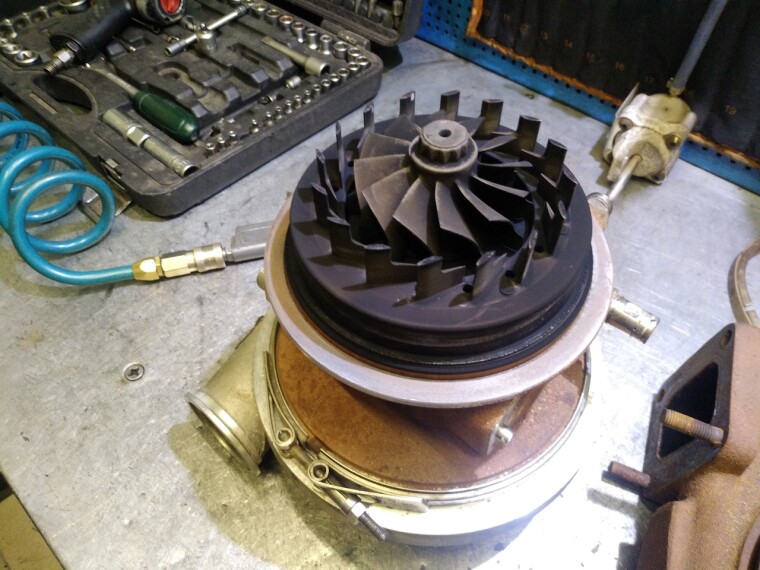

Снимаем крыльчатку с компрессорной части турбокомпрессора.

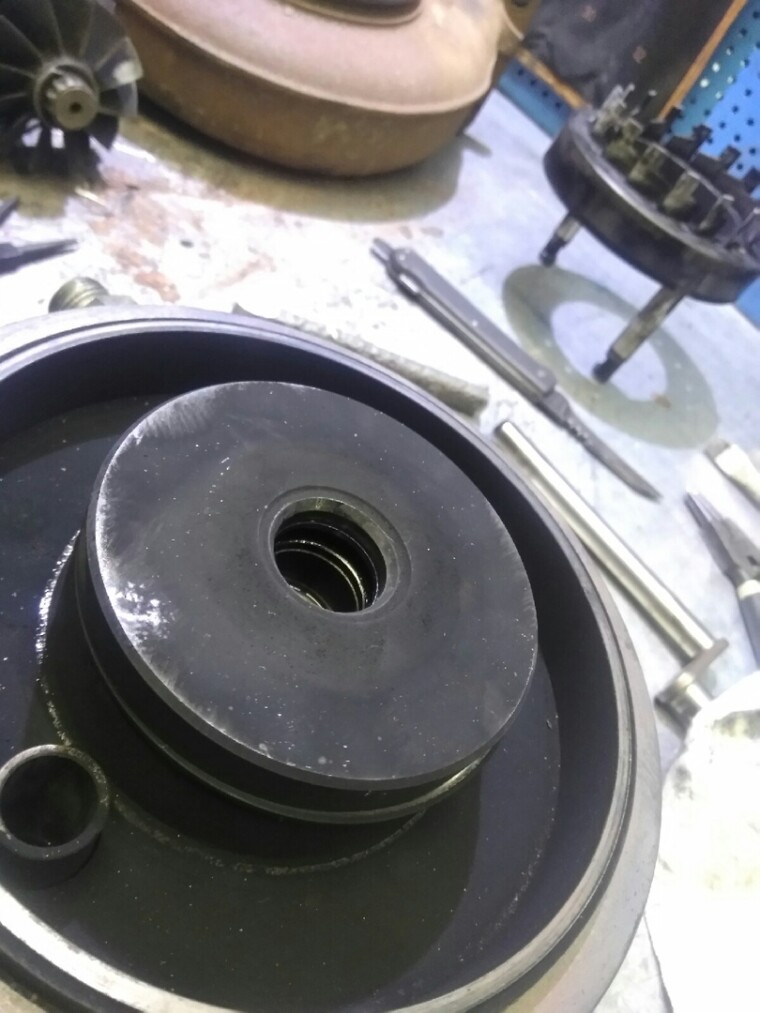

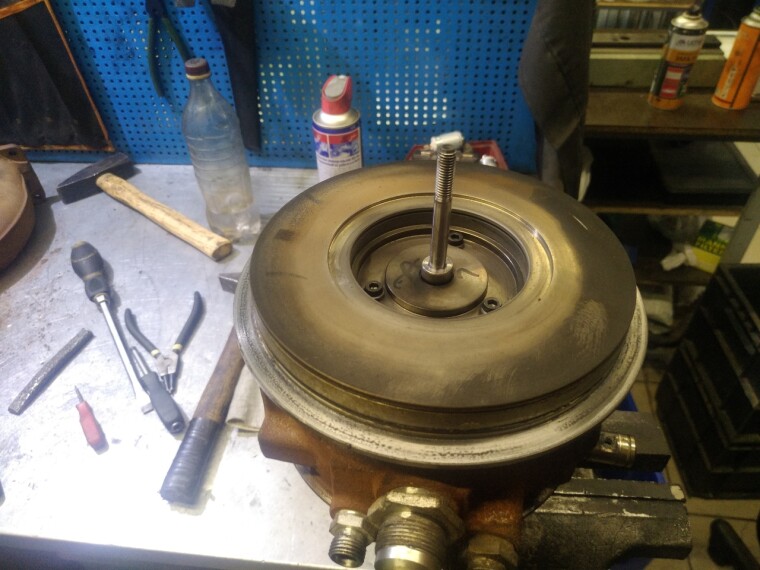

Снимаем маслотражающую плату, присутствуют сажевые отложения в масле.

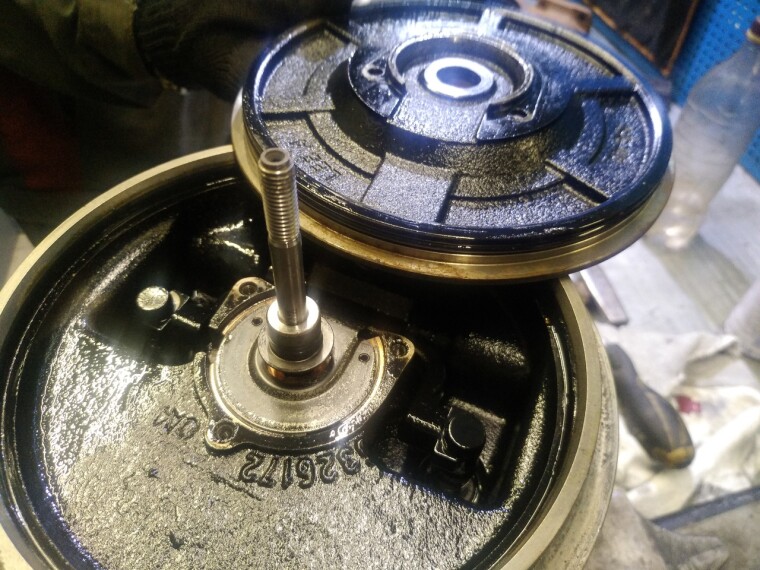

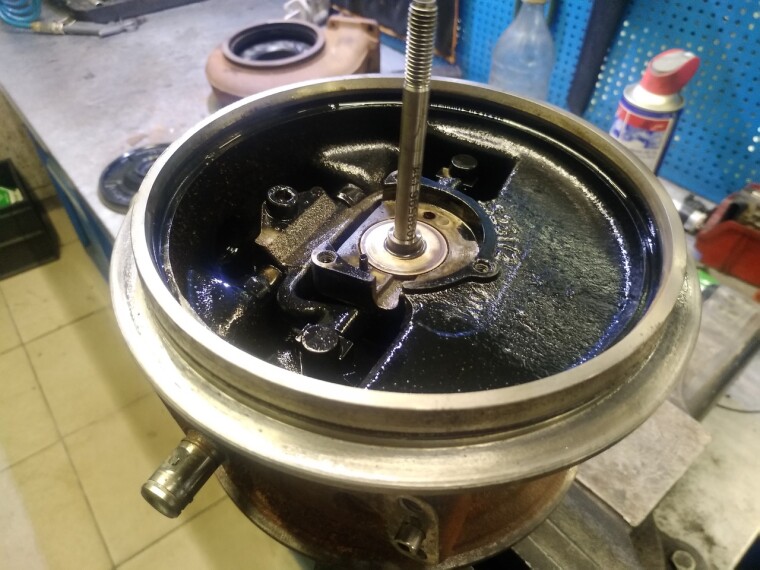

Продолжаем разборку картриджа, снимаем упорный подшипник и маслосливный экран

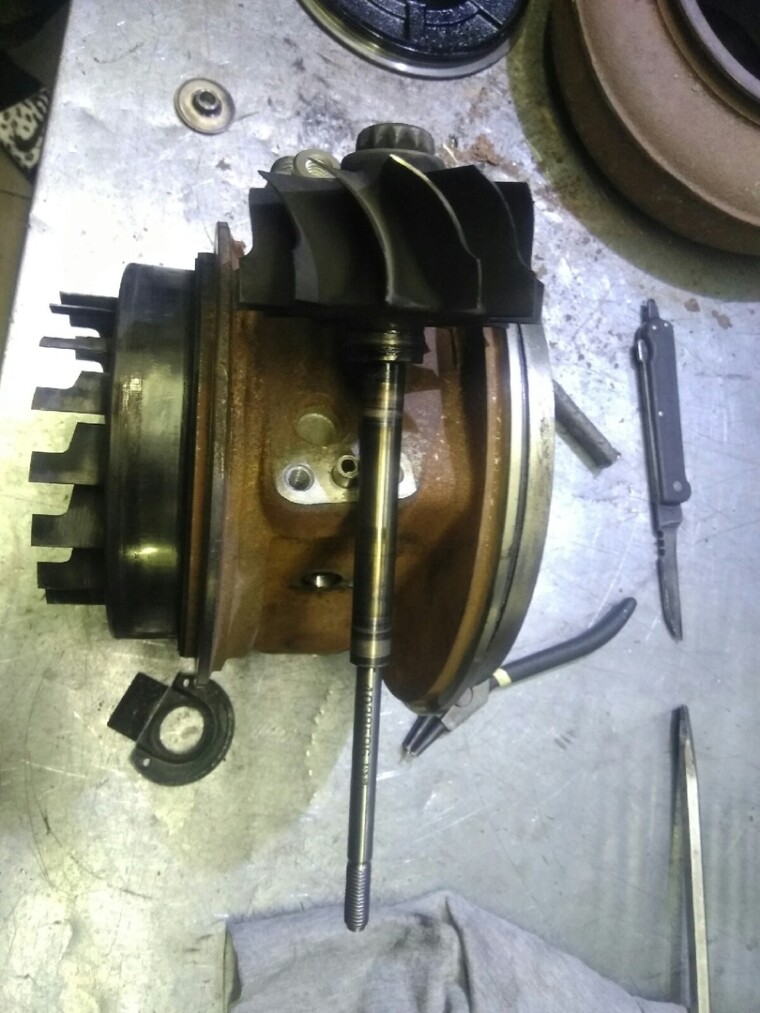

При дальнейшей разборке обнаружен перегрев вала и его составляющих, что привело к выходу турбокомпрессора из строя.

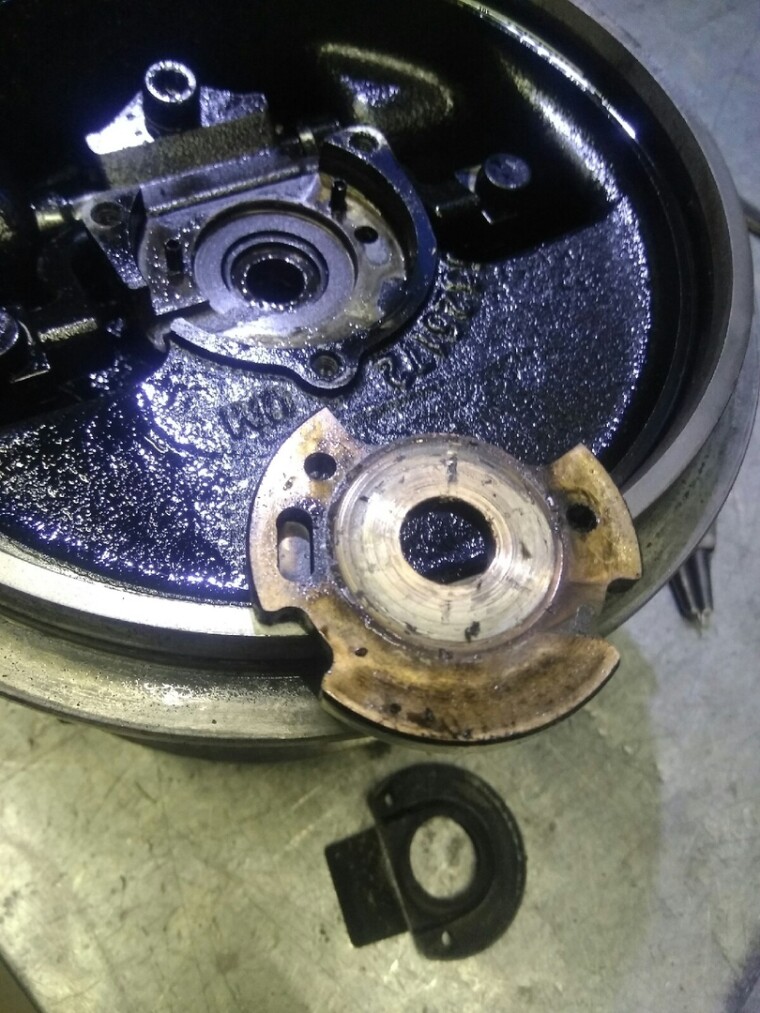

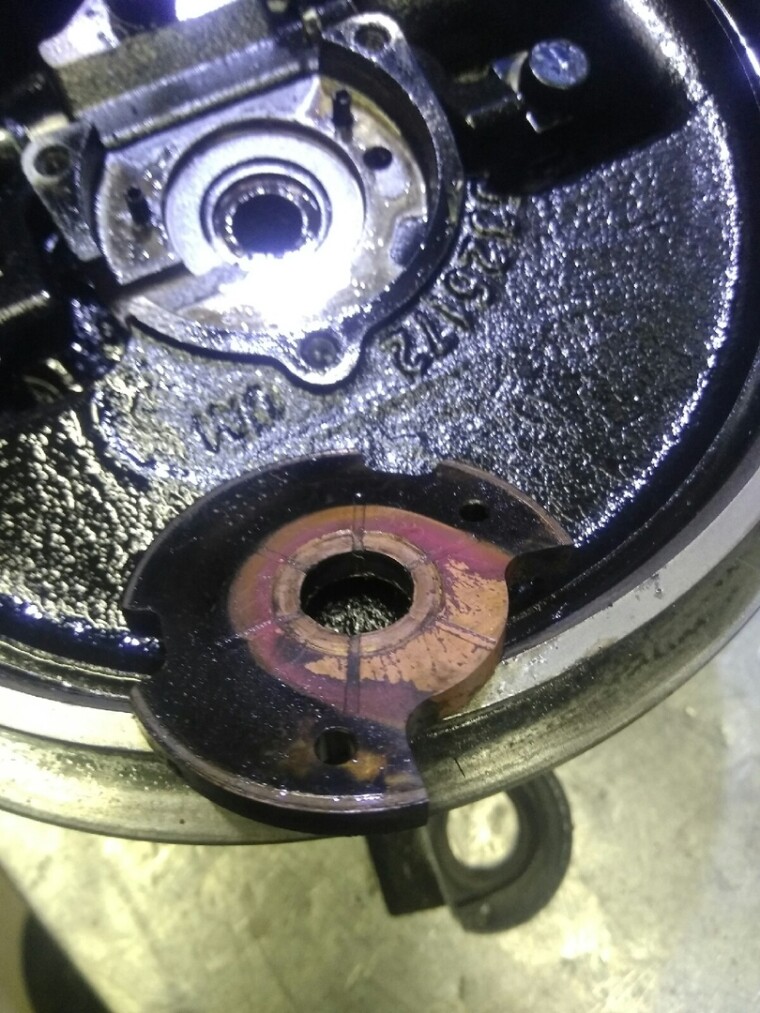

Критичный износ и перегрев упорного подшипника.

Оцениваем состояние среднего корпуса подшипника.

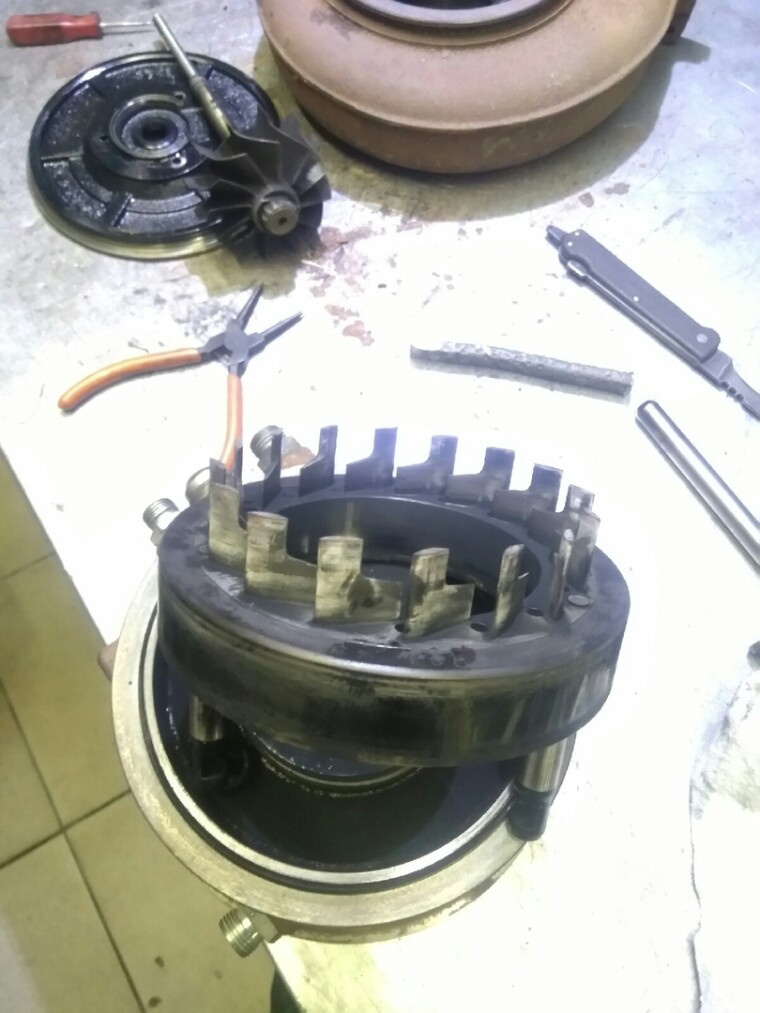

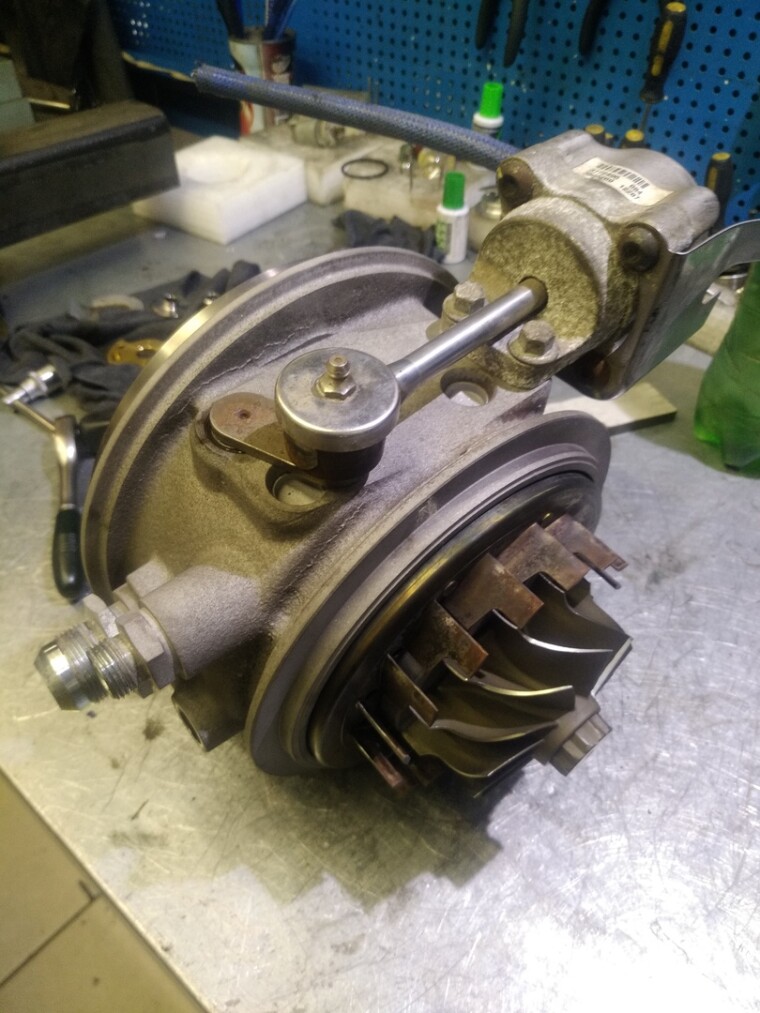

Извлекаем изменяемую геометрию и так же оцениваем её состояние на наличие дефектов

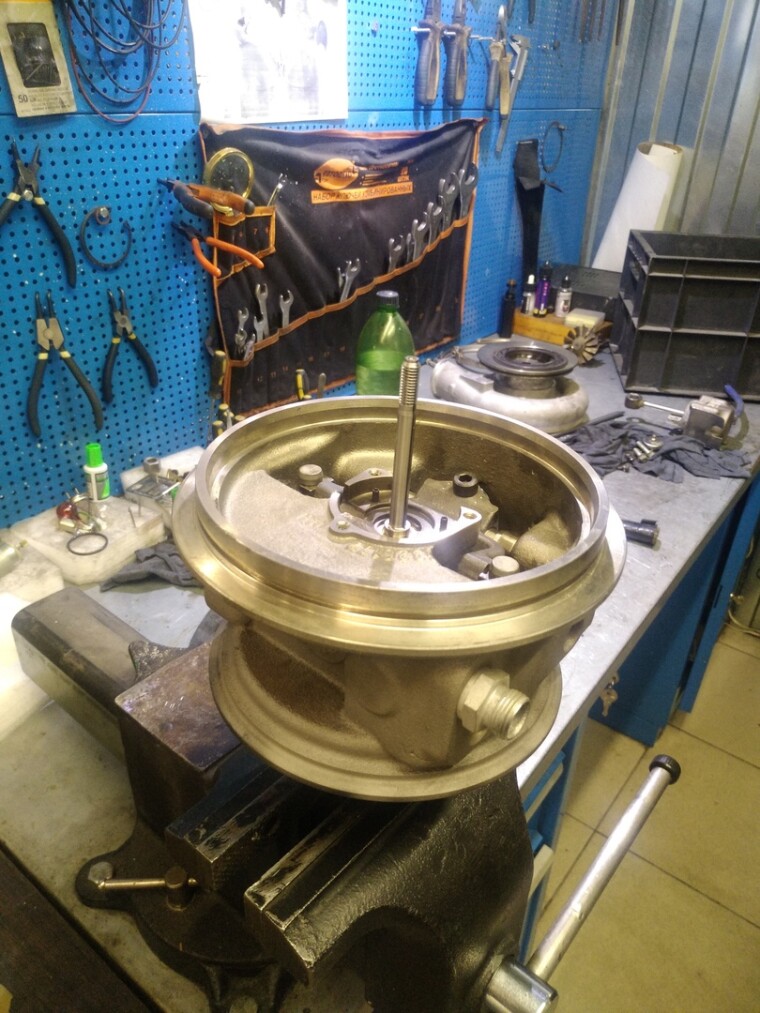

Далее запчасти агрегата отправляются в ультразвуковую мойку, а корпус турбокомпрессора подвергается обработке в пескоструйной камере.

Приступаем к этапу обратной сборки.

Подбираем новые детали и производим балансировку, после чего устанавливаем их в корпус подшипника, который будет установлен на стенд для финальной добалансирвоки.

Продолжаем сборку

Доукомплектовываем корпус подшипника навесным оборудованием и устанавливаем в корпус компрессора, затем в корпус турбины.

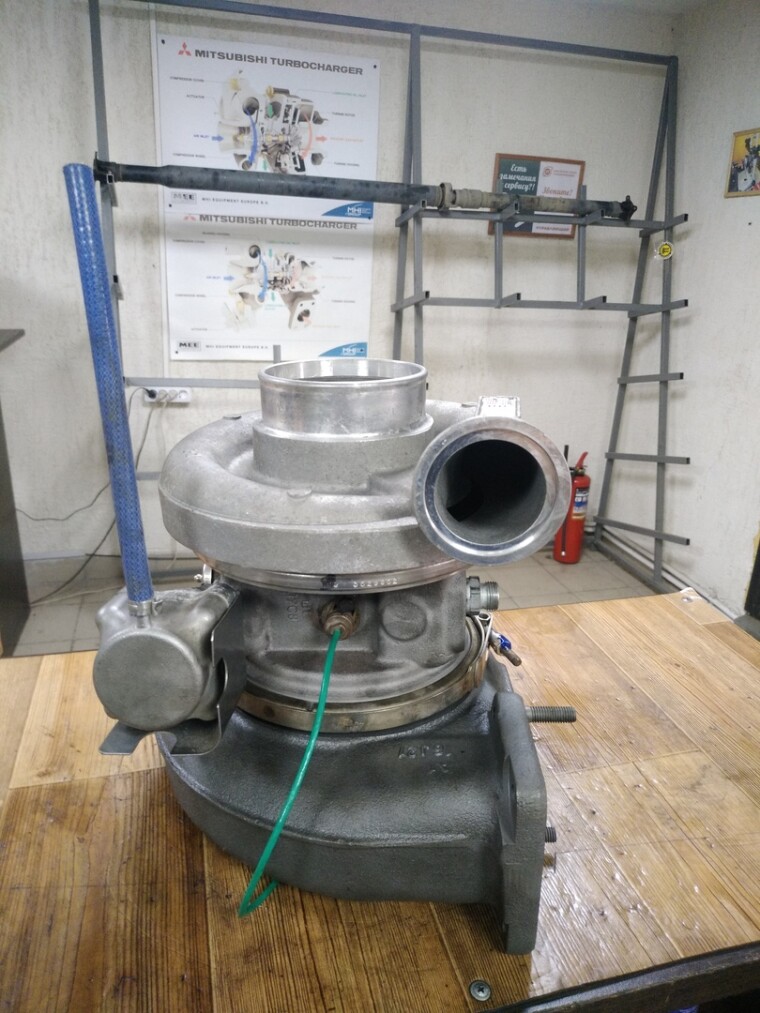

Готовый агрегат в сборе

Цена нового оригинального турбокомпрессора в 8 раза выше цены ремонта с запчастями.
После ремонта необходимо заменить все фильтра и масла на автомобиле и установить турбокомпрессор на свое место.

На все операции понадобилось 14 часов.
Суммарные затраты на запчасти, расходные материалы и ремонт составили 19000 рублей.
Гарантия на проделанную работу 6 месяцев
