Дано:

1.Трактор

2.Год выпуска: 2005 год

3.Модель: К-700

4.Двигатель: ЯМЗ

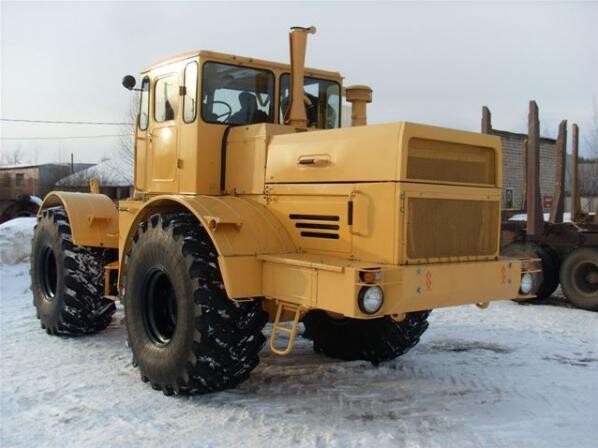

5.Особенности авто: колёсный трактор общего назначения повышенной проходимости

6. Проблема: Трактор стал плохо заводиться, тяжело вращает стартер.

7. Особенности возникновения проблемы: Естественный износ деталей.

Требуется:

1. Снять стертер

2. Привезти в ремонтную мастерскую.

3. Провести диагностику на стенде, разобрать, вычислить детали, требующие замены.

4. Отремонтировать, проверить работоспособность.

Описание процесса:

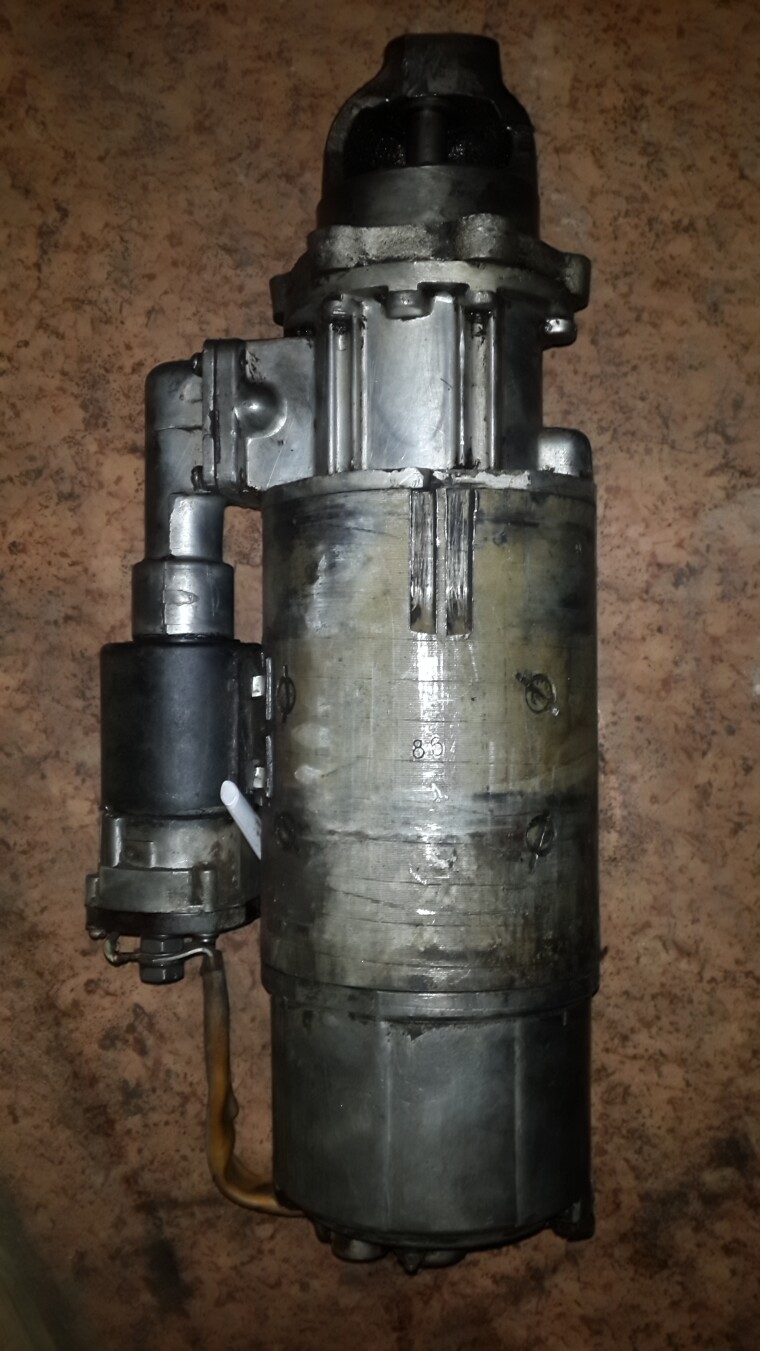

В мастерскую обратился наш постоянный клиент из областного сельского хозяйства с просьбой о помощи в ремонте стартера. На этот раз требовалось отремонтировать стартер от трактора "Кировец"

Эти стартера довольно надёжны в работе, и если вовремя проводить обслуживание, то служат они очень долго. При проверке на стенде было замечено, что стартер вращается с явным затруднением и потребляет слишком много тока. Эти признаки заставляют сделать предположение об износе втулок. Точно в этом можно убедиться только после вскрытия…

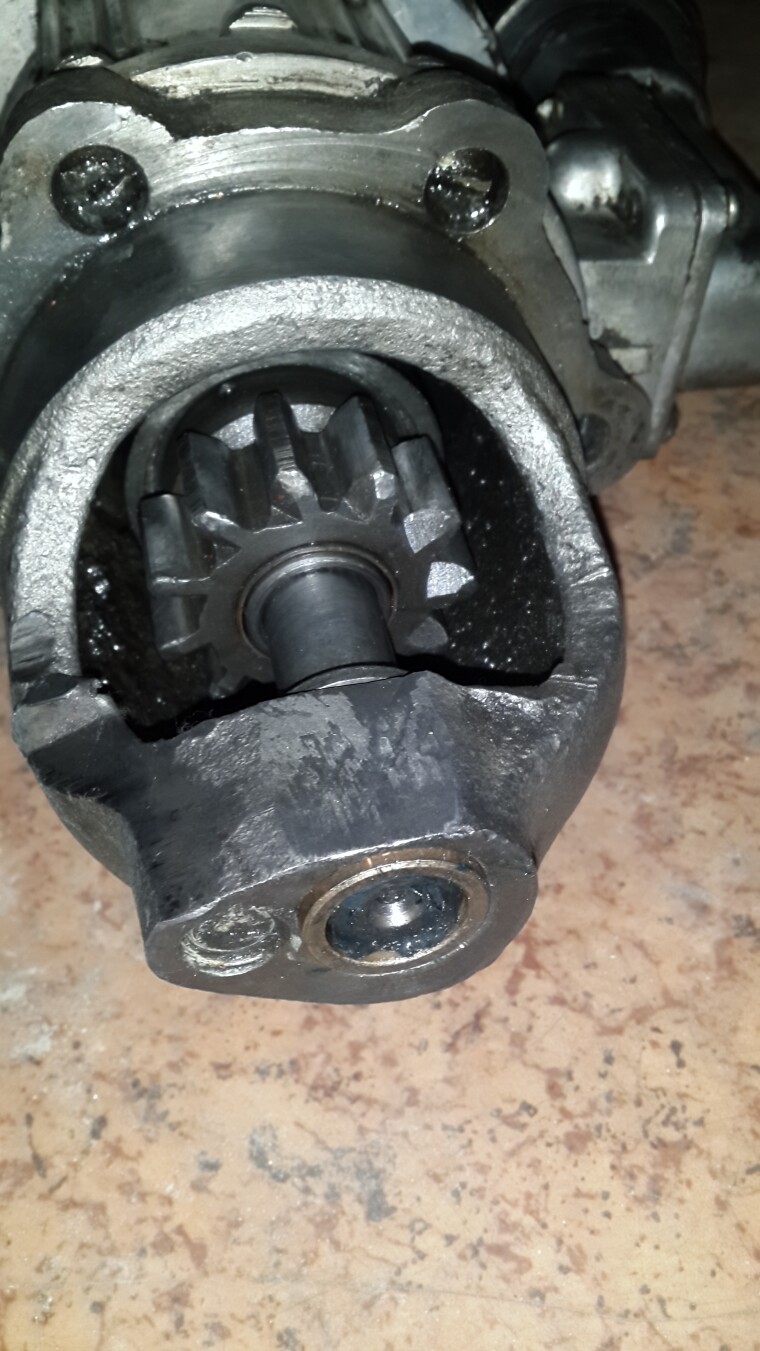

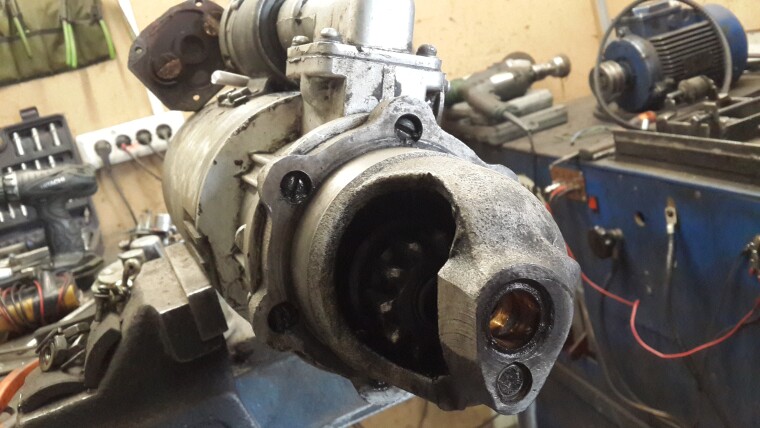

Разобрали стартер. Передняя и задние втулки разбиты.

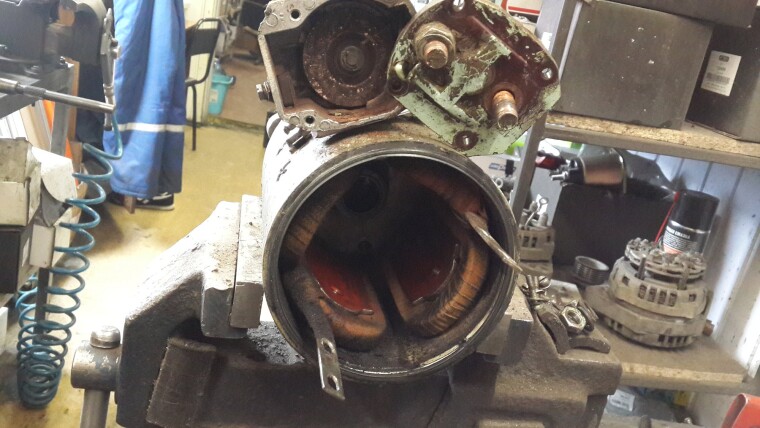

Проводя дальнейший разбор агрегата, были замечены подгоревшие контакты втягивающего реле.

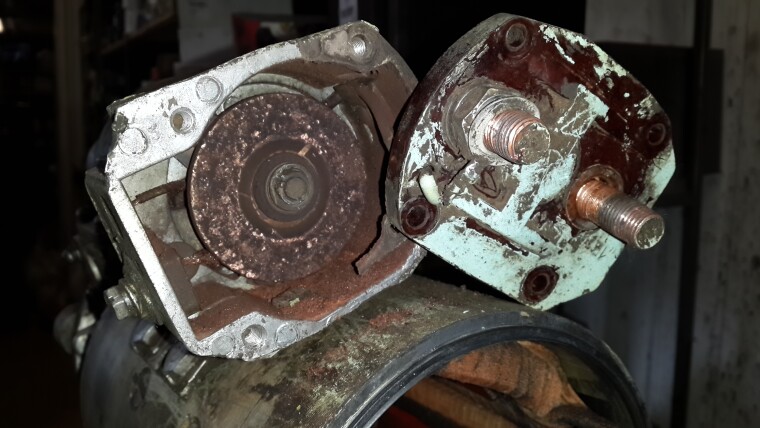

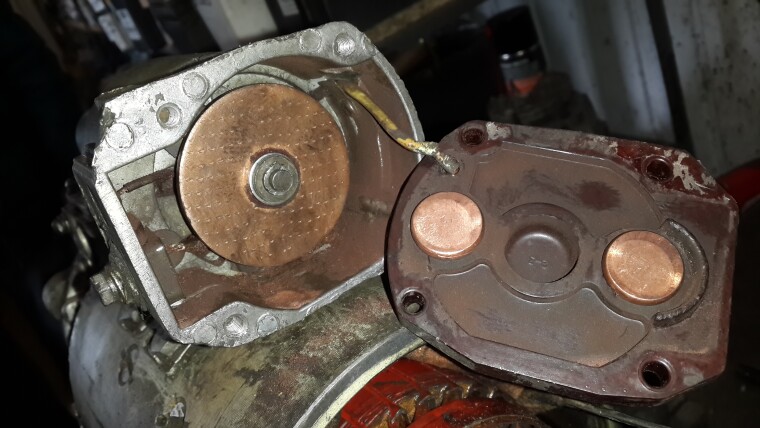

Подгоревшие контакты втягивающего реле

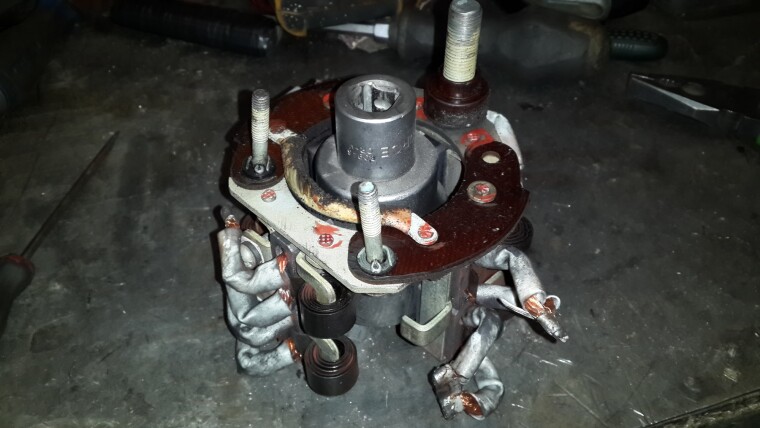

Щеточный узел в хорошем рабочем состоянии

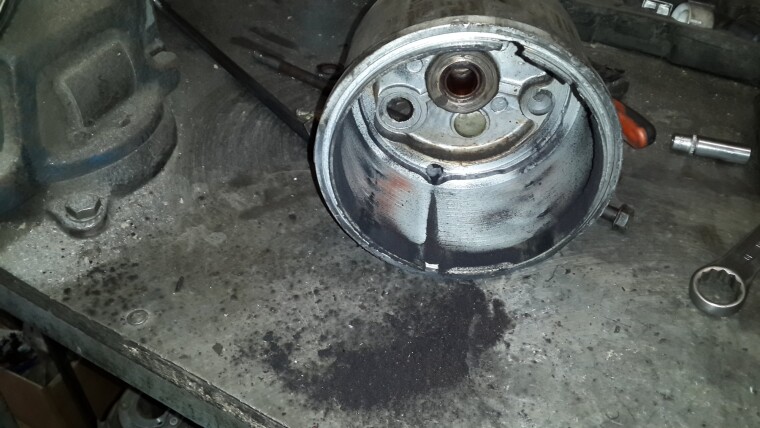

Задняя втулка тоже под замену. Также следует вытряхнуть и продуть щёточную пыль

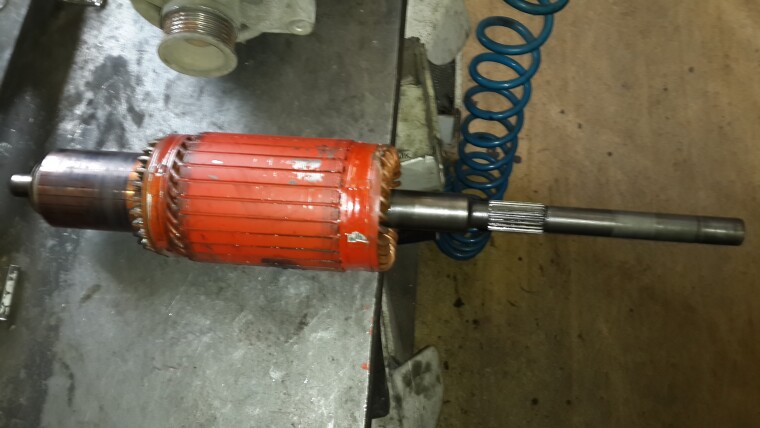

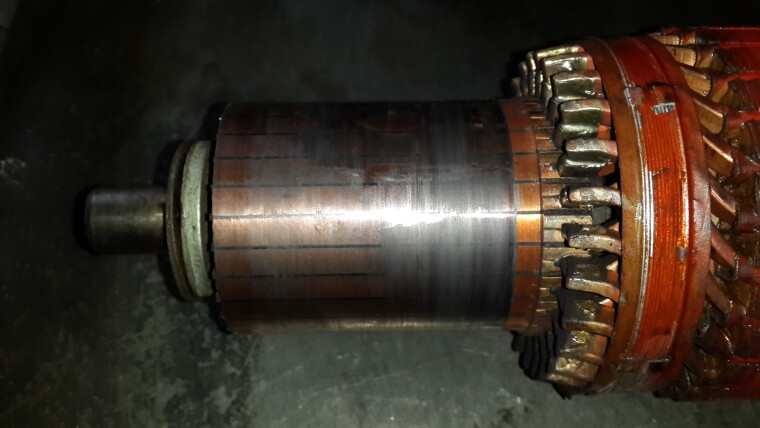

При срабатывании втулок и не своевременной замене, часто гнёт ротор. В нашем случае ротор прямой. Требуется только чистка ламелей.

Требуется только чистка ламелей.

Извлекаем старую втулку.

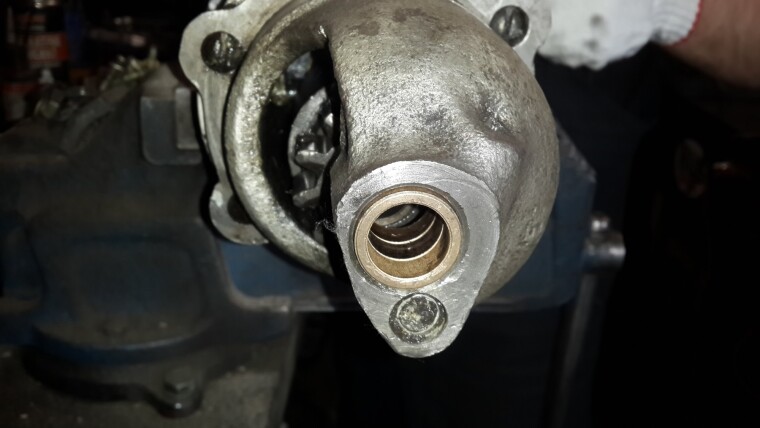

Вставляем новую втулку.

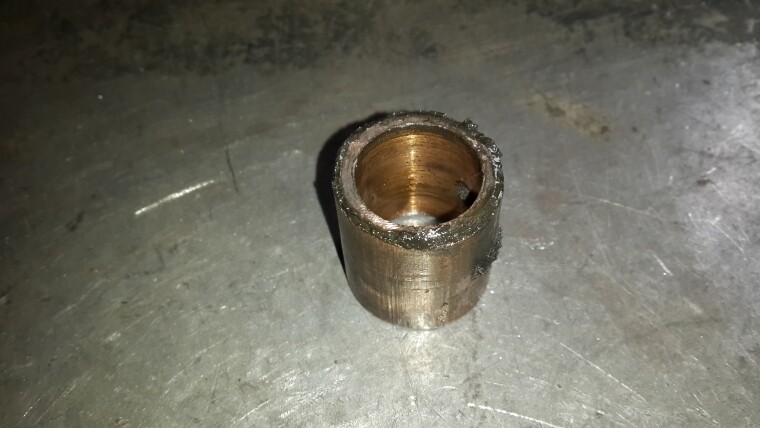

Новая втулка

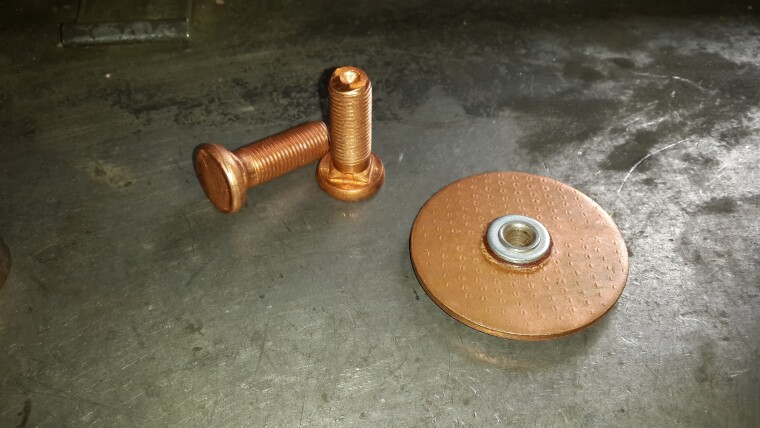

Меняем контакты втягивающего реле

Меняем контакты втягивающего реле

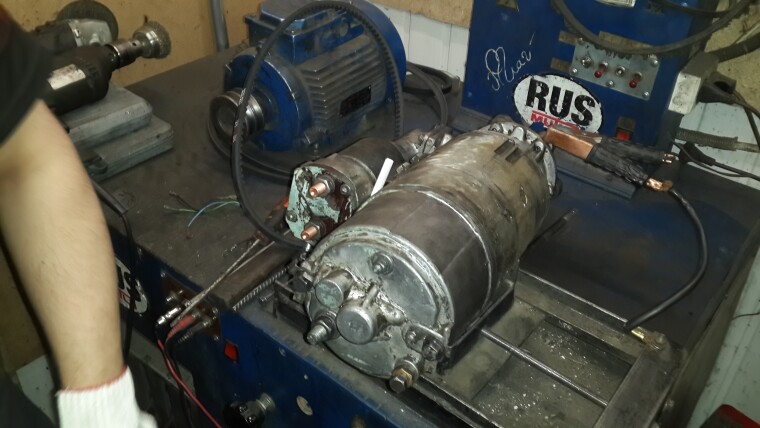

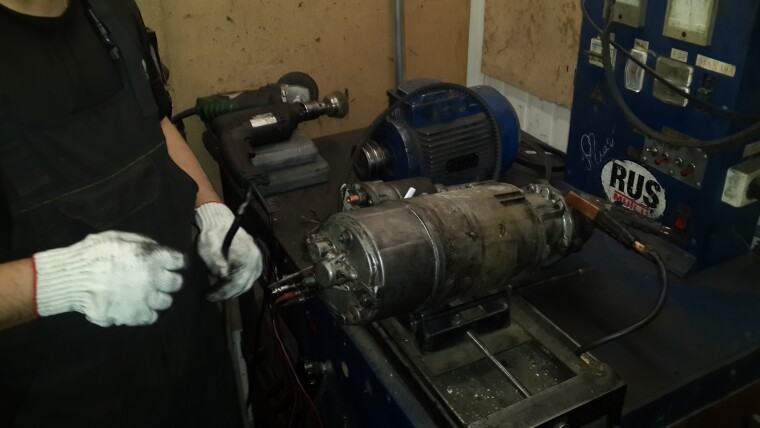

Собираем стартер. Перед отдачей клиенту проверяем на стенде

Проверяем на стенде

После проведённых работ, стартер стал работать заметно тише, вибрации снизились, потребление тока стало нормальным.
Агрегат готов. Ждёт своего владельца.

Ремонт производился в течении трёх часов, запчасти были предоставлены заказчиком.
Стоимость работ составила 1000 рублей
