Ремонт рулевой рейки Renault Logan 2007 года, г. Рязань.

Ремонт рулевой рейки Renault Logan 2007 года.

Дано:
Авто: Renault
Год: 2007
Модель: Logan
Двигатель: 1,6
Особенности авто: бюджетный субкомпактный автомобиль, разработанный компанией Renault специально для развивающихся рынков. Основное производство развёрнуто в Румынии на заводе промышленной группы Dacia, с 1999 года принадлежащей компании Renault. В России первое поколение автомобиля выпускалось с 2005 года по декабрь 2015 на заводе Автофрамос (позже «Рено Россия») в Москве, а с 2014 года на заводе АвтоВАЗ в Тольятти выпускается второе поколение.
Жалобы, проблема, боль клиента: Течь.
Особенности возникновения проблемы: Временный износ запчастей.

Требуется :

1. Привезти рулевую рейку в специализированную мастерскую.
2. Провести осмотр.
3. Разобрать рулевую рейку.
4. Произвести необходимый ремонт.
5. Собрать рулевую рейку рейку.
6. Произвести финальную проверку на стенде.

Описание процесса ремонта:

Рулевая рейка поступила в ремонт в снятом виде, при диагностике на стенде была установлена не герметичность сальниковых уплотнений вала и штока гидрораспределителя. Причина разгерметизации — большой износ на штоке рулевой рейки в месте контакта с сальником и глубокая коррозия.

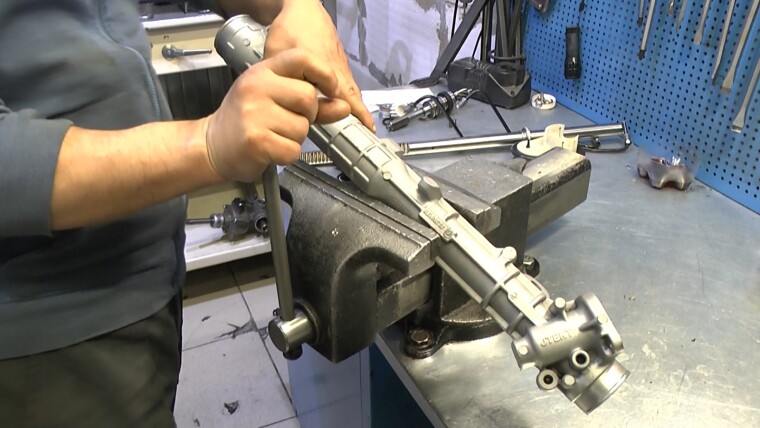

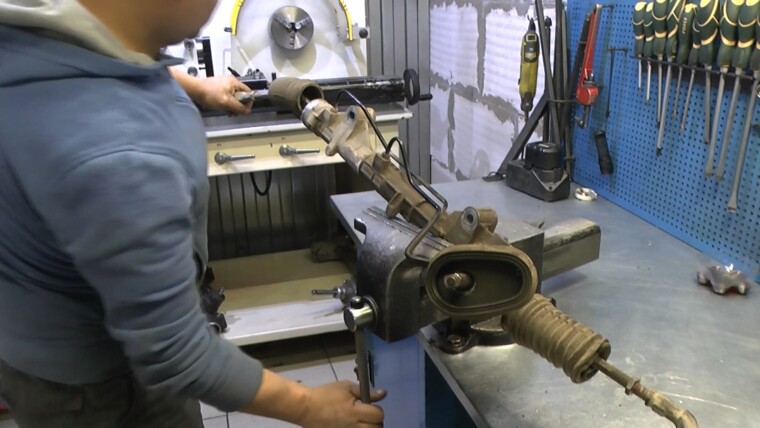

Агрегат от клиента поступил в полностью укомплектованном состоянии. Приступаем к разборке.

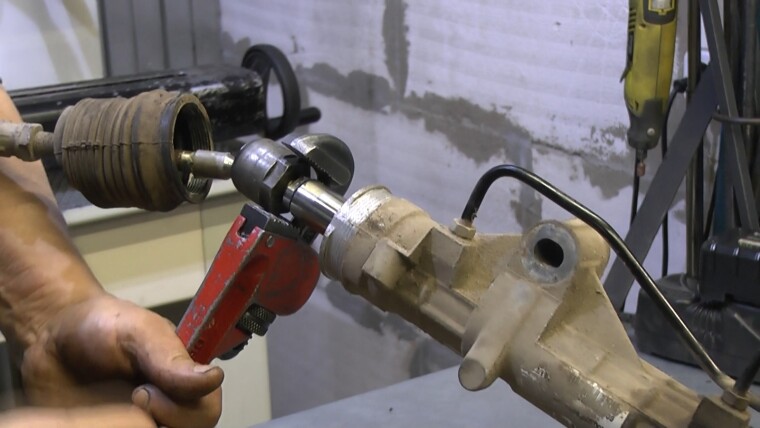

Снимаем пыльники, откручиваем рулевые тяги вместе с наконечниками от штока рулевой рейки. Новые наконечники, пыльники и тяги будут установлены по-факту.

Откручиваем трубки магистрали высокого давления от корпуса рулевой рейки, осматриваем их, оставляем до отмытия в солярке.

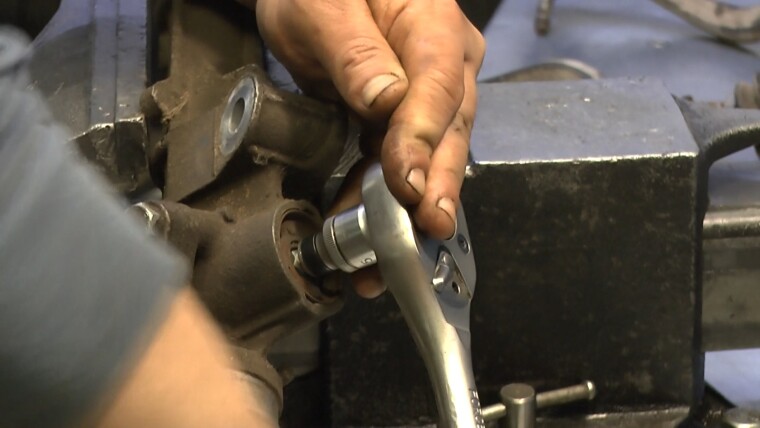

Откручиваем гайки, сперва с распределительного вала, что позволит далее удалить его из корпуса, потом регулировочную, после сухарь.

Снимаем стопорные кольца.

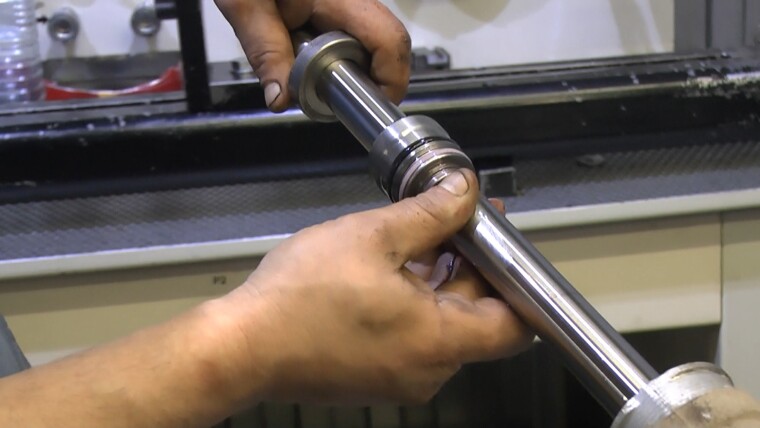

Извлекаем шток рулевой рейки из корпуса. Присутствует коррозия, необходимо будет обратиться к шлифовальному станку.

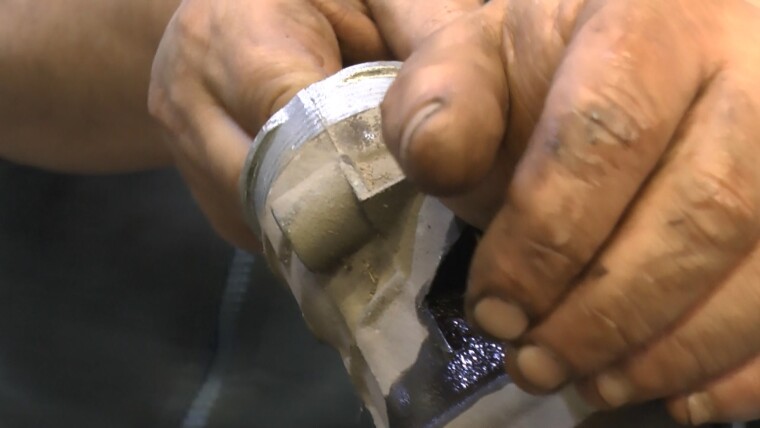

Удаляем РТИ изделия из корпуса.

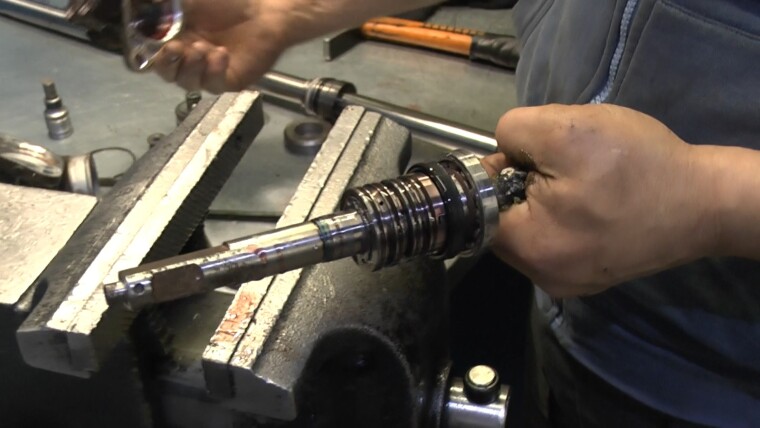

Снимаем крепления распределителя с корпуса, отделяем корпус распределителя и вынимаем из него сам распределительный вал. Вал в порядке, нареканий не имеет, снимает с него РТИ и прочие изделия.

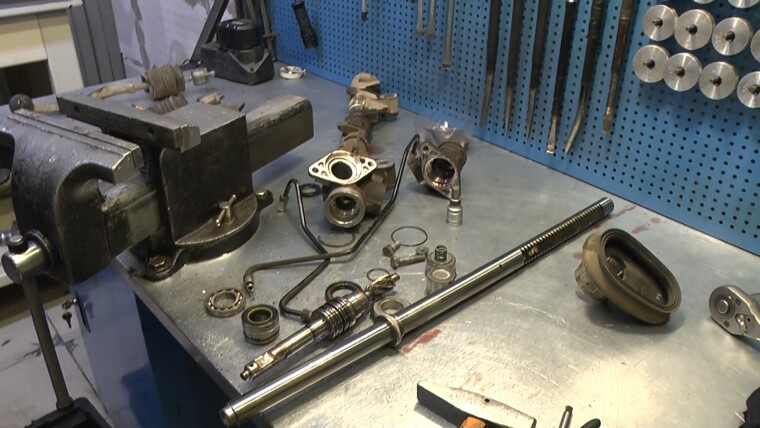

Рейка в разобранном виде.

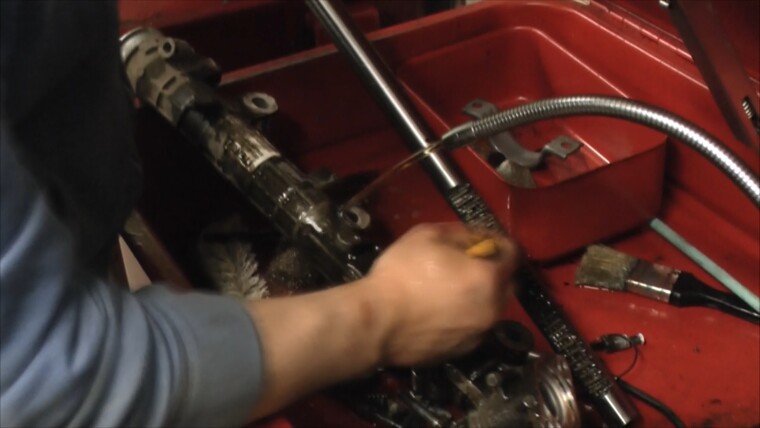

Запчасти под восстановление подвергаем мойке и очищению соляркой для дальнейшего использования при восстановлении.

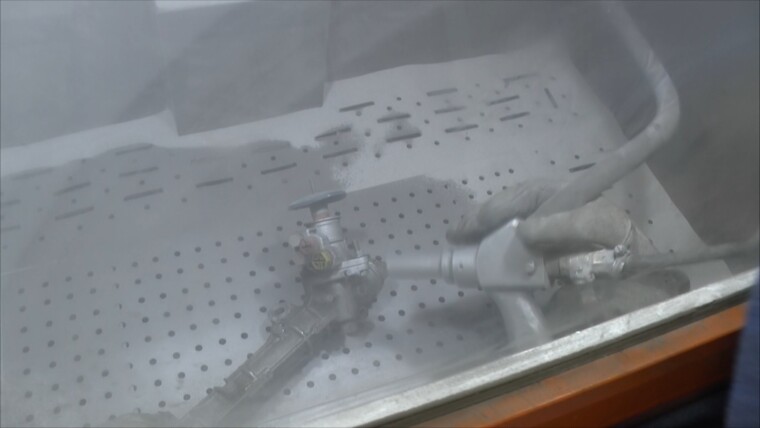

Корпус рулевой рейки обрабатываем в пескоструйной камере.

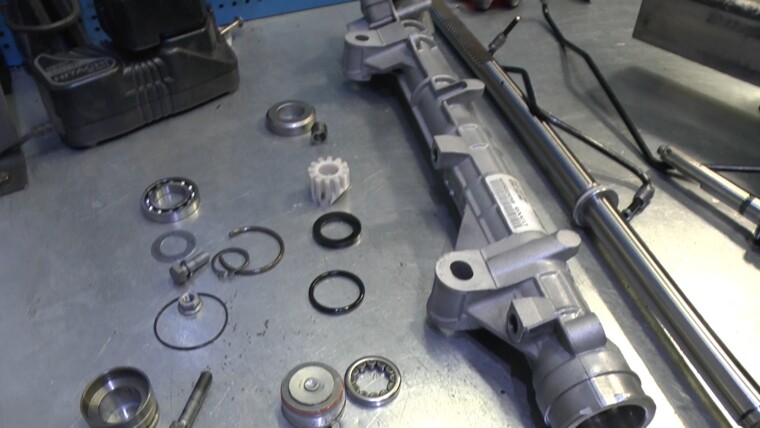

Отмытые и очищенные обработкой запчасти, подготовленные к сборке.

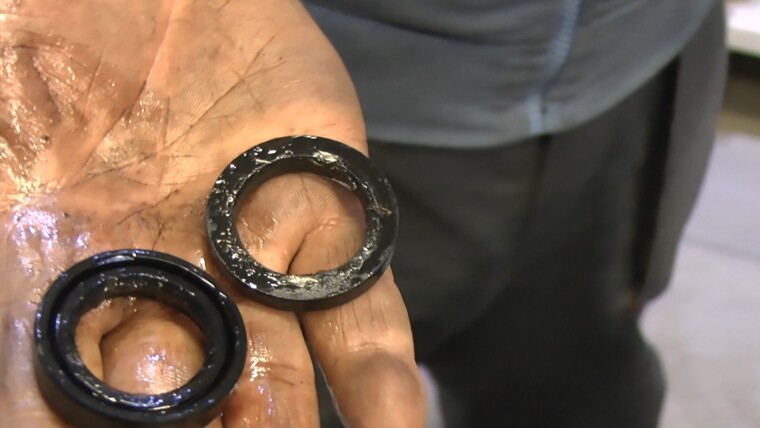

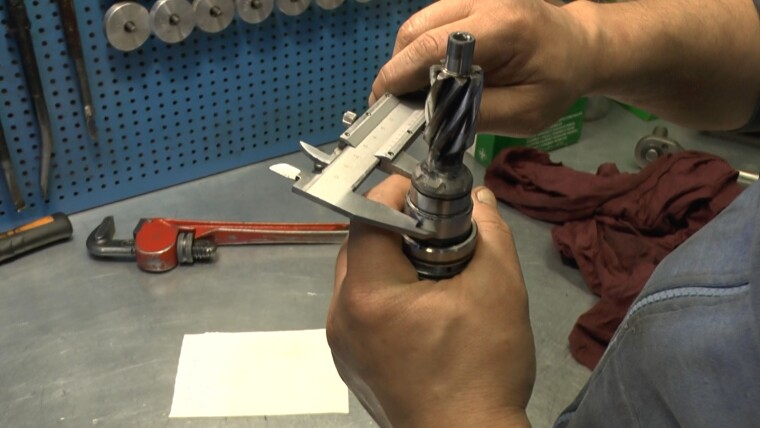

Подбираем новые сальники, сравниваем размеры.

Подготавливаем корпус рулевой рейки к сборке. Далее устанавливаем шток и распределительный вал, устанавливаем магистрали высокого давления. Производим сборку в обратной последовательности. Производим финальные манипуляции.

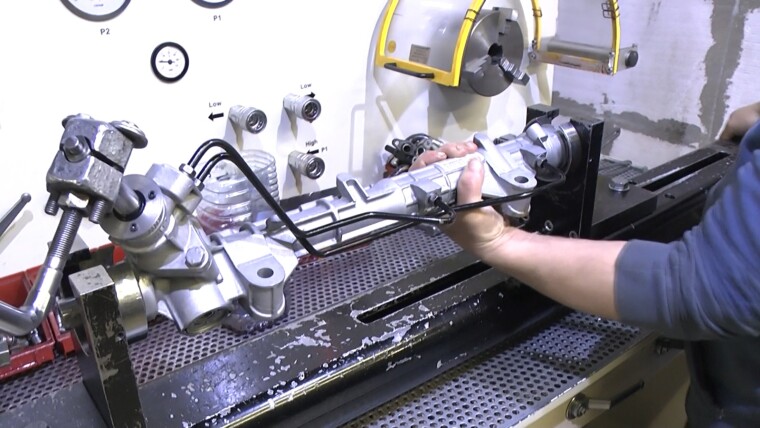

Проверяем рулевую рейку на стенде, все в порядке, течи нет, все показания в норме.

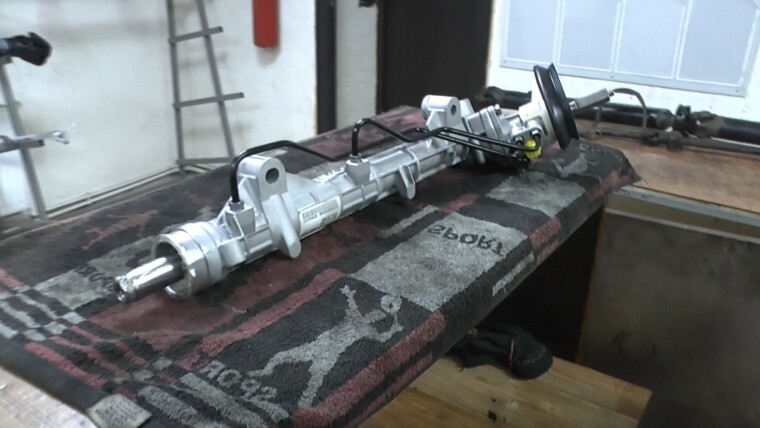

Восстановленная рулевая рейка ждет своего хозяина.

На все операции понадобилось 7 часов.
Суммарные затраты на запчасти, расходные материалы и ремонт составили 13000 рублей.
Гарантия на проделанную работу 3 месяца.
