Дано:

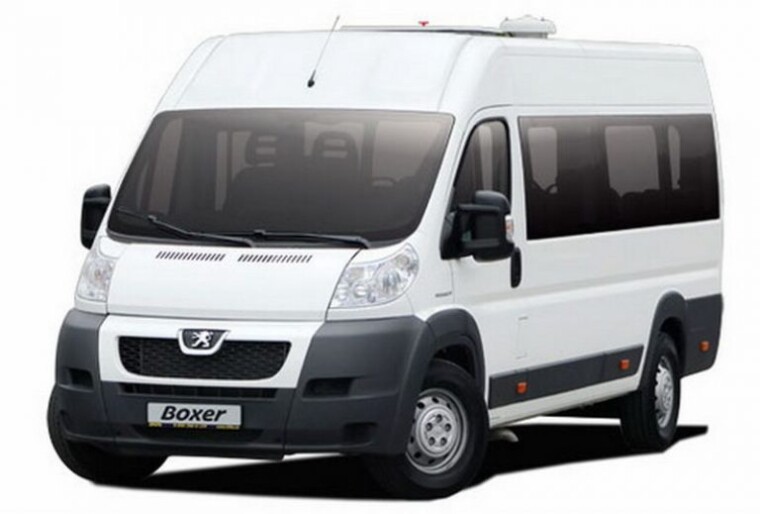

1. Авто: Peugeot
2. Год: 2013
3. Модель: Boxer
4. Особенности авто: коммерческий транспорт
5. Жалоба и боль: Течь верхнего сальника рулевой рейки. Жалоба на большой расход жидкости ГУР.

Требуется :

1. Привезти рулевую рейку в специализированную мастерскую.
2. Провести осмотр.
3. Разобрать рулевую рейку.
4. Произвести необходимый ремонт.
5. Собрать рулевую рейку рейку.
6. Произвести финальную проверку на стенде.

Описание процесса ремонта:

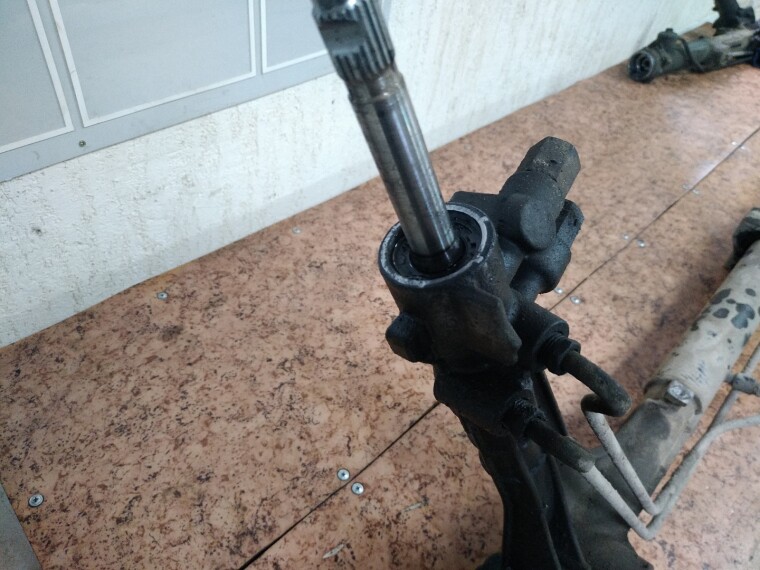

Рулевая рейка поступила в ремонт в снятом виде, при диагностике на стенде была установлена негерметичность сальникового уплотнения вала гидрораспределителя. Причина разгерметизации — большой износ на валу распределителя в месте контакта с сальником и глубокая коррозия.

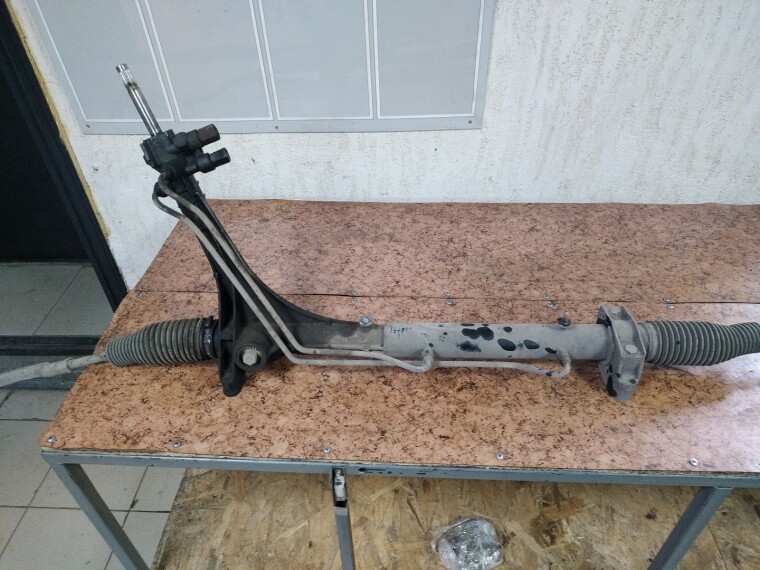

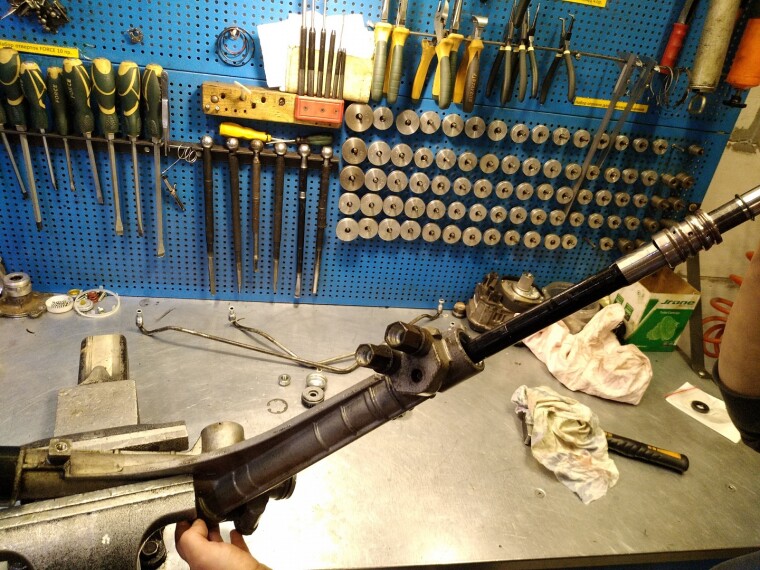

Агрегат от клиента поступил в полностью укомплектованном состоянии.

Для дефектовки агрегат необходимо разобрать. Дефектовка начинается с откручивания магистрали высокого давления, соединяющей гидрораспределитель с гидроцилиндром.

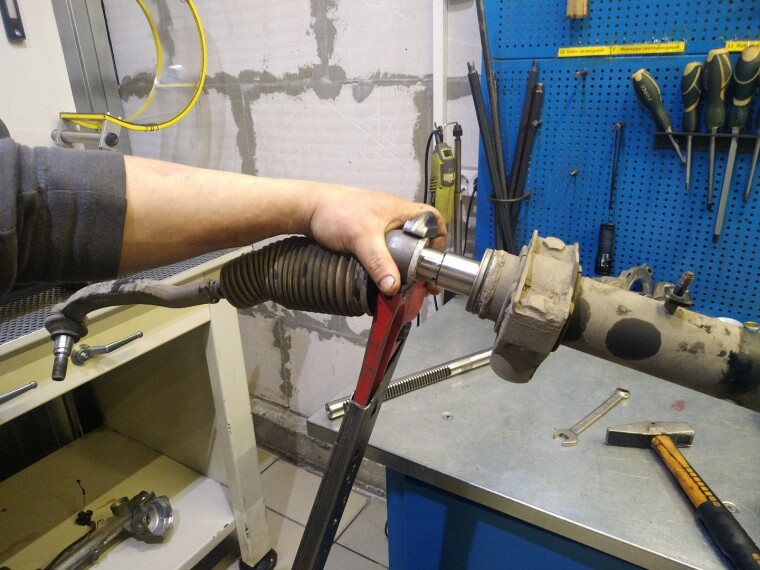

Откручиваем тяги.

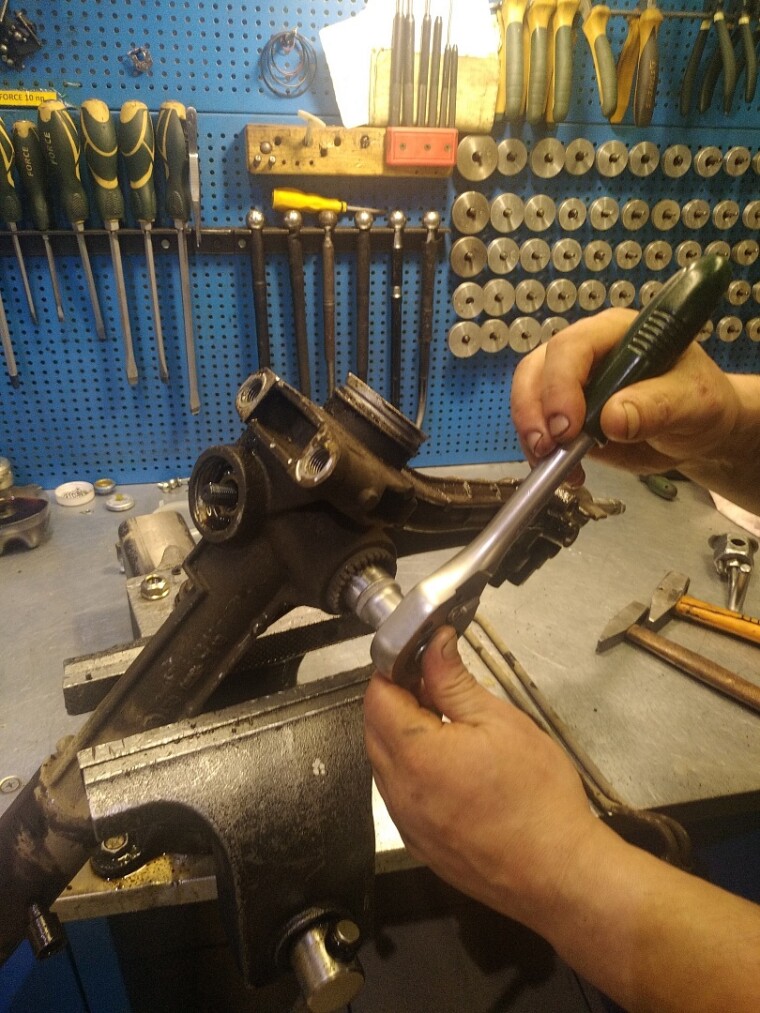

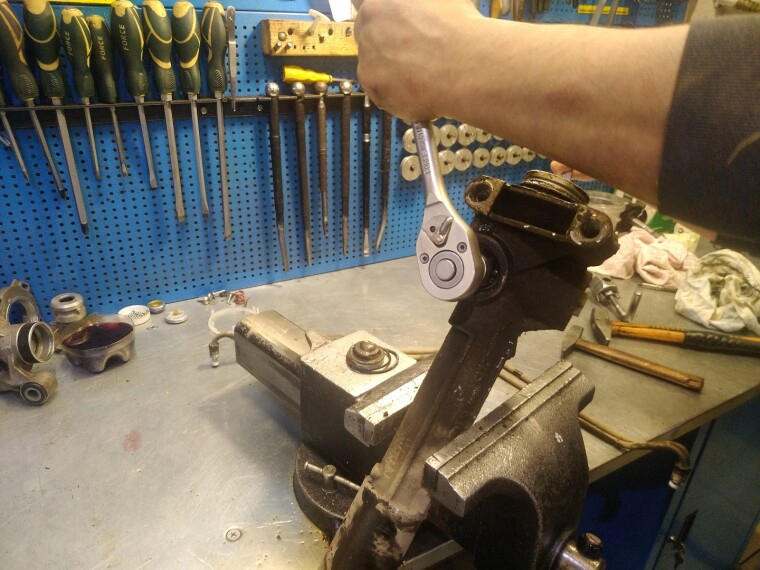

Откручиваем гайку распределительного вала.

Откручиваем регулировочную гайку.

Вытаскиваем сухарь.

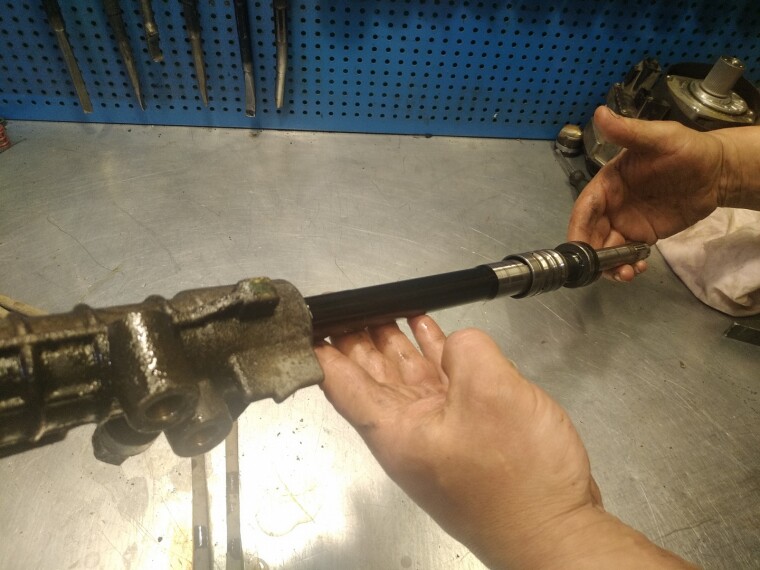

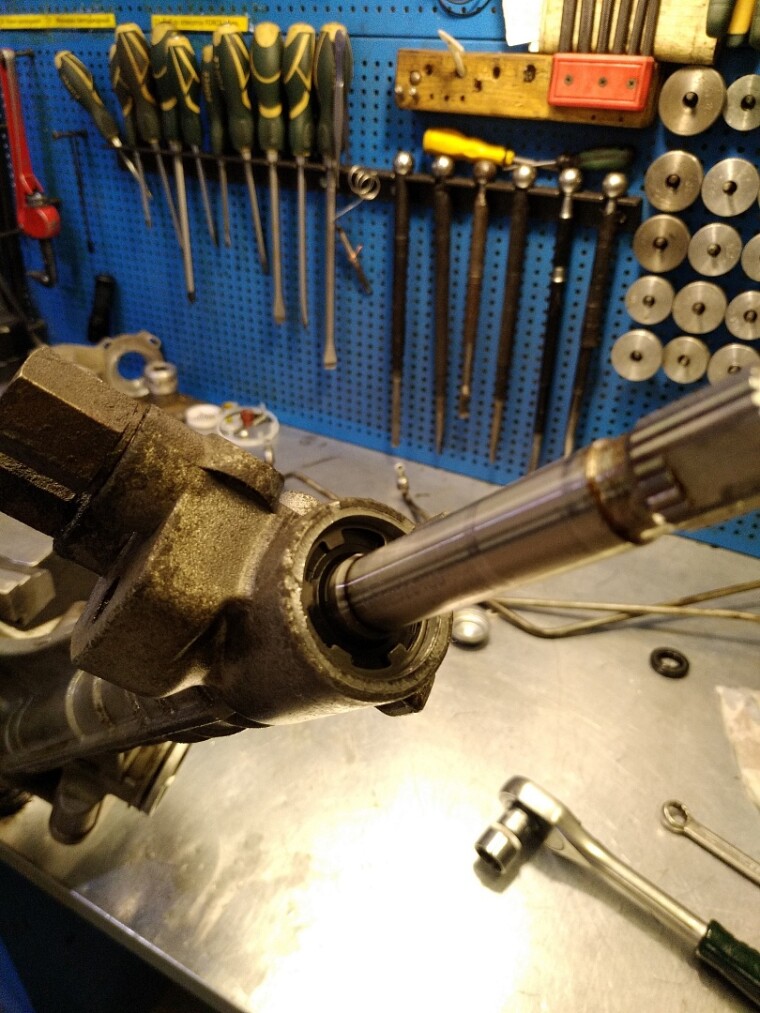

Извлекаем распределительный вал из корпуса агрегата.

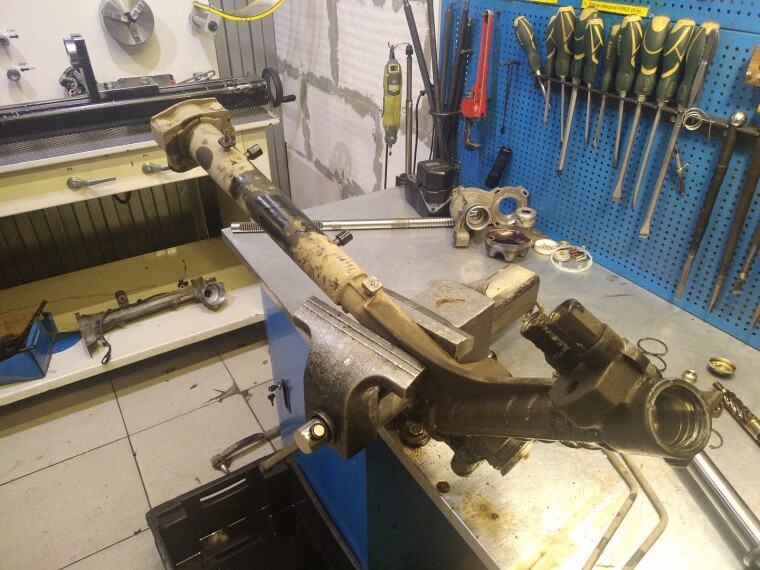

Откручиваем заднюю гайку рулевой рейки.

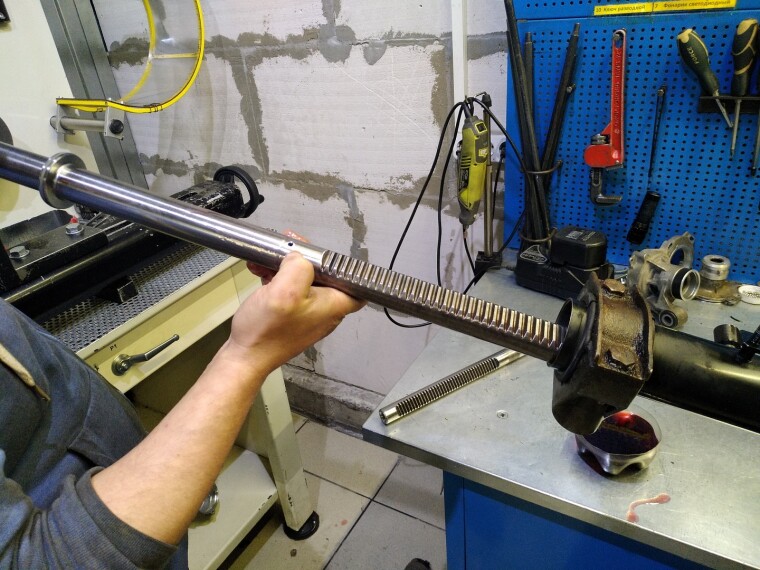

Извлечение вала рулевой рейки. Этот вал уплотняется, также как и распределитель, сальниками высокого давления.

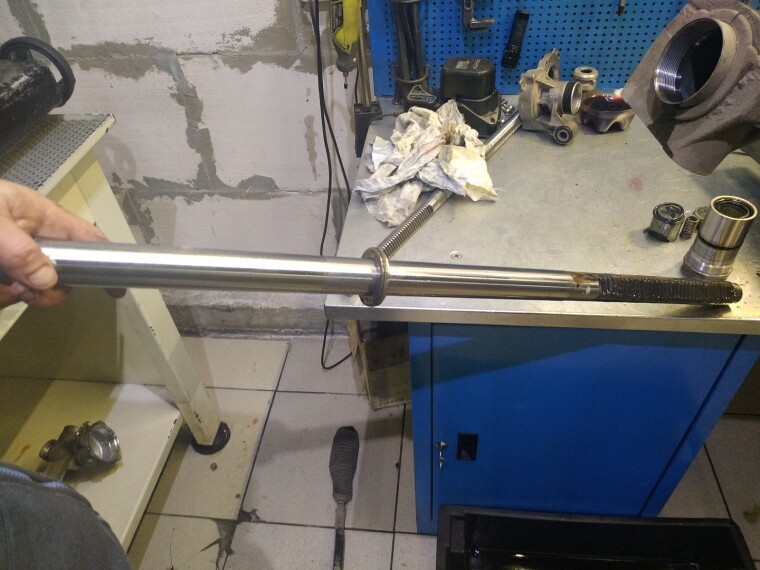

Внимательно осмотрев и измерив снятый вал, повреждения и износ на нем не обнаружились. После очистки и замены уплотнителей он будет установлен на свое место.

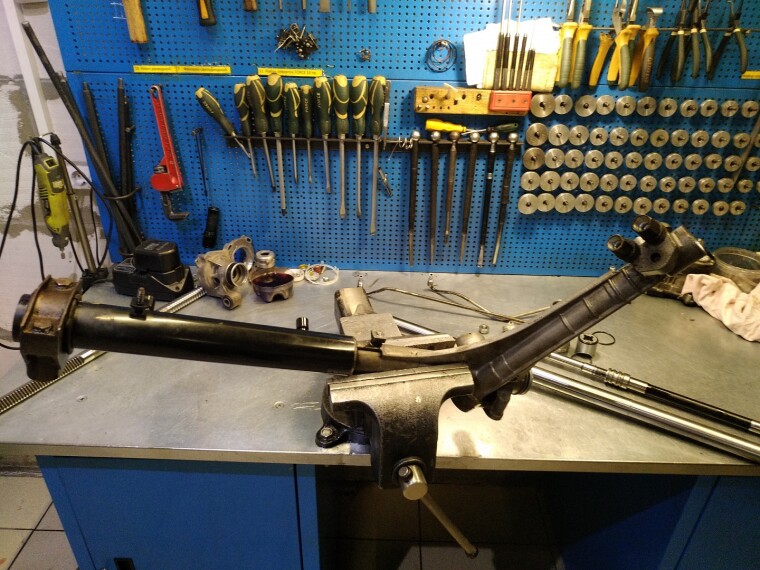

Разобранный агрегат

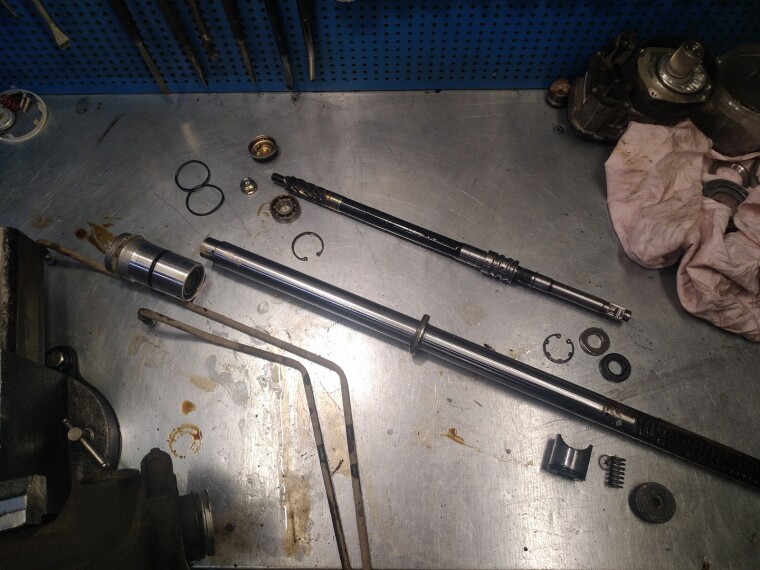

Детали разобранной рулевой рейки

Далее агрегат подвергается ультразвуковой мойке.
Рулевая рейка после обработки в ультразвуковой мойке

Собираем рейку в обратной последовательности.

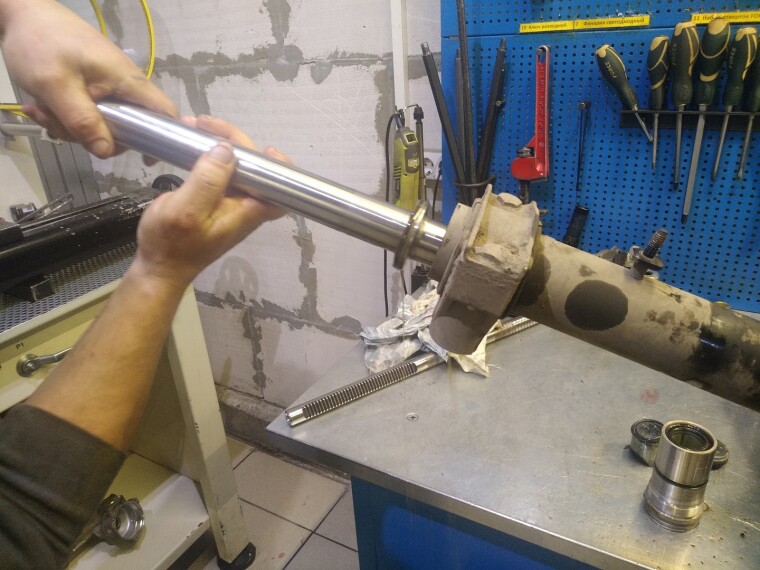

Устанавливаем вал на свое место.

Устанавливаем распределительный вал

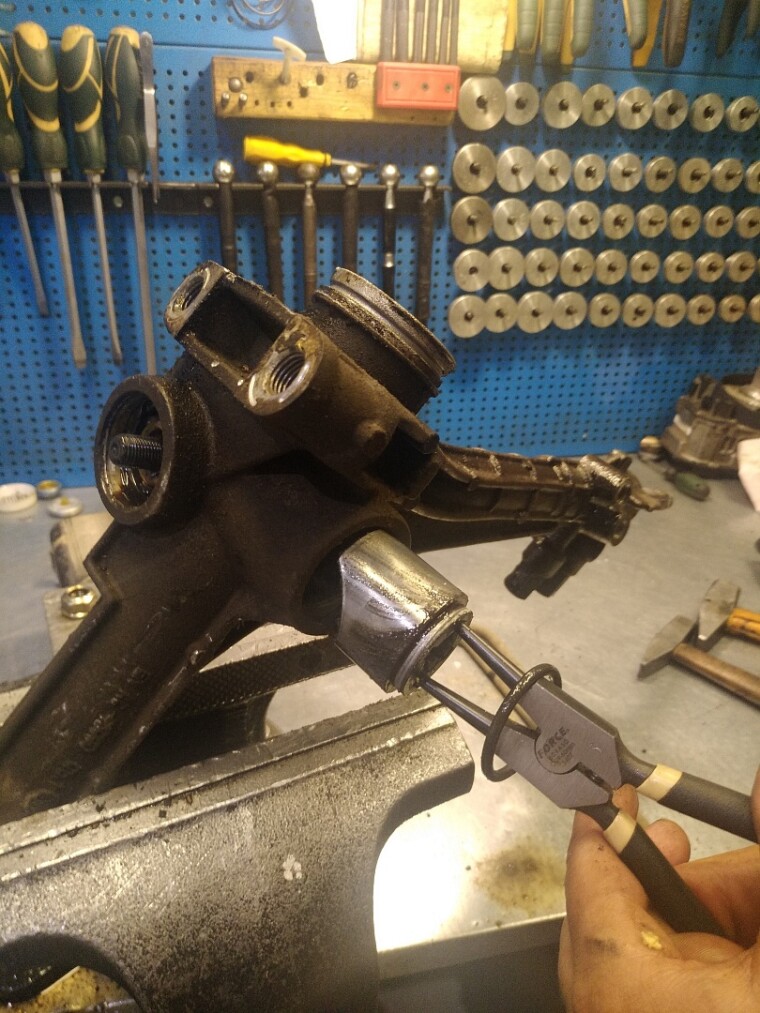

Установка сальников, стопорных колец.

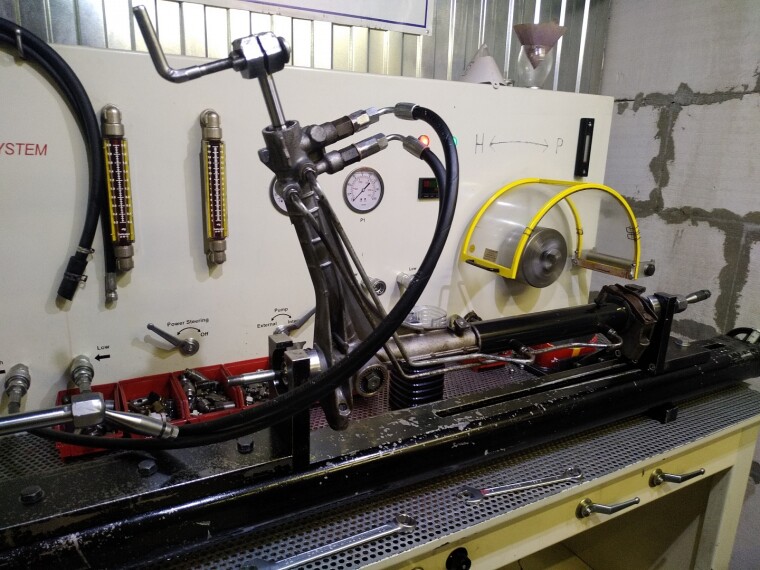

Проверяем рейку на стенде и испытываем под нагрузкой.

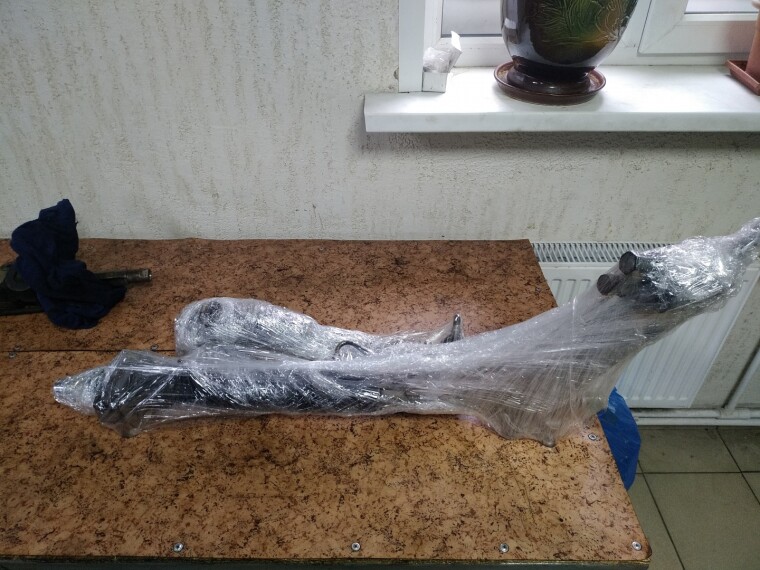

Готовый агрегат.

Цена новой оригинальной рулевой рейки в несколько раз выше цены ремонта с запчастями

На все операции понадобилось 7 часов
Суммарные затраты на запчасти, расходные материалы и ремонт составили 8000 рублей.
Гарантия на проделанную работу 3 месяца.
