Ремонт рулевой рейки от автомобиля Honda Civic 6 седан 1999 года

Дано:
Авто: Honda
Год: 1999
Модель: Civic VI
Двигатель: 1,4 бензин
Особенности авто: первый серийный автомобиль, отвечающей очень жёстким экологическим требованиям L.E.V.
Жалоба и боль: Течь боковых сальников штока. Большой расход жидкости ГУР.

Требуется :

1. Привезти рулевую рейку в специализированную мастерскую.
2. Провести осмотр.
3. Разобрать рулевую рейку.
4. Произвести необходимый ремонт.
5. Собрать рулевую рейку рейку.
6. Произвести финальную проверку на стенде.

Описание процесса ремонта:

Рулевая рейка поступила в ремонт в снятом виде, при диагностике на стенде была установлена негерметичность сальниковых уплотнений вала и штока гидрораспределителя. Причина разгерметизации — большой износ на штоке рулевой рейки в месте контакта с сальником и глубокая коррозия.

Агрегат от клиента поступил в полностью укомплектованном состоянии.

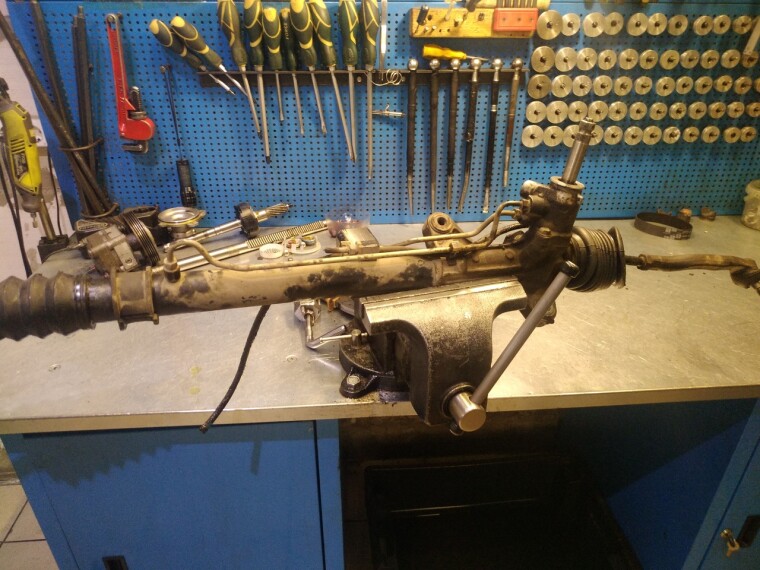

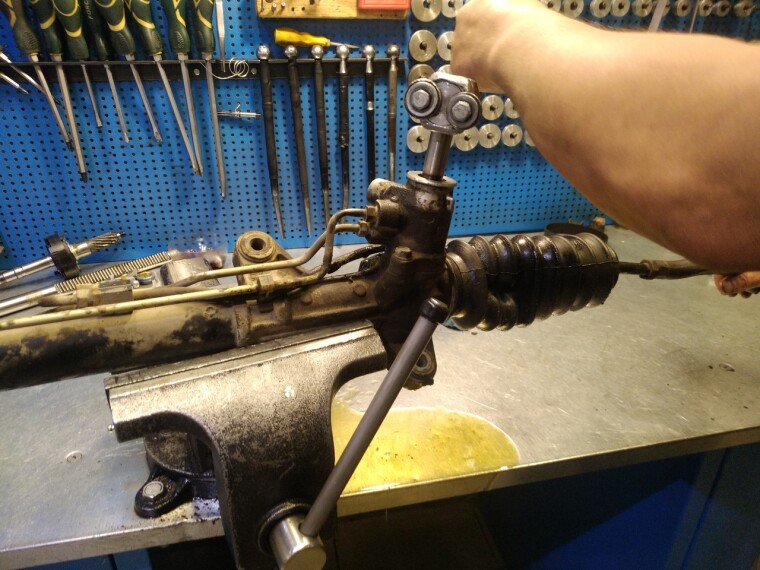

Проверяем рулевую рейку.

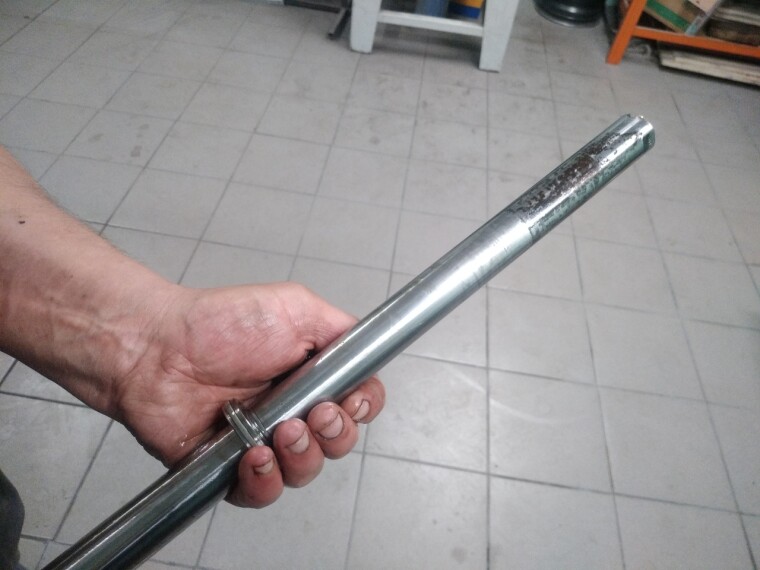

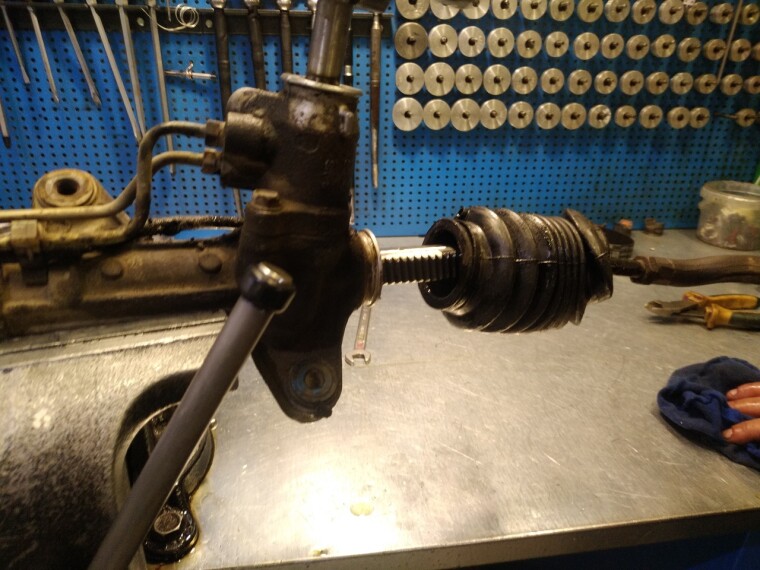

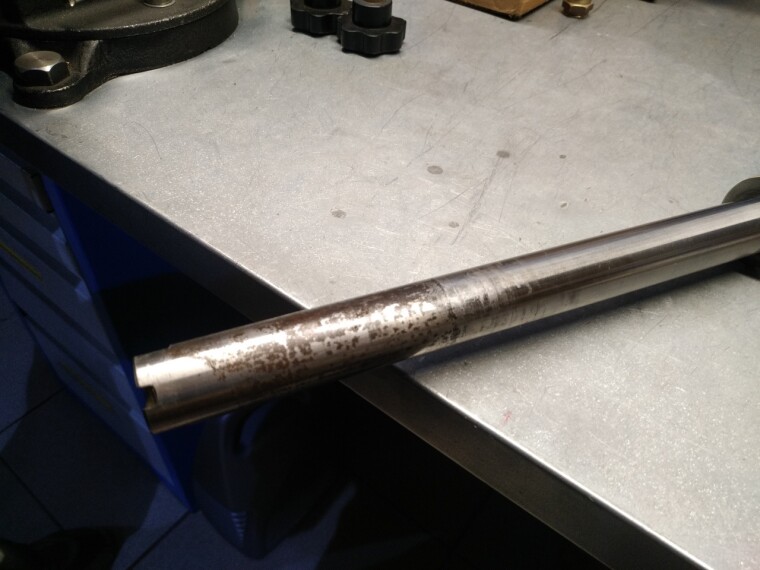

Снимаем раздутый из-за жидкости пыльник, осматриваем шток и корпус рейки. На штоке присутствует ржавчина.

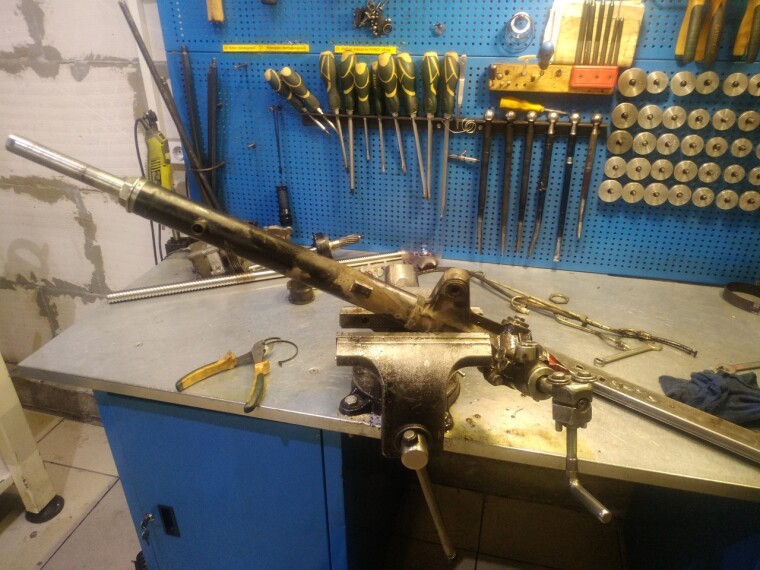

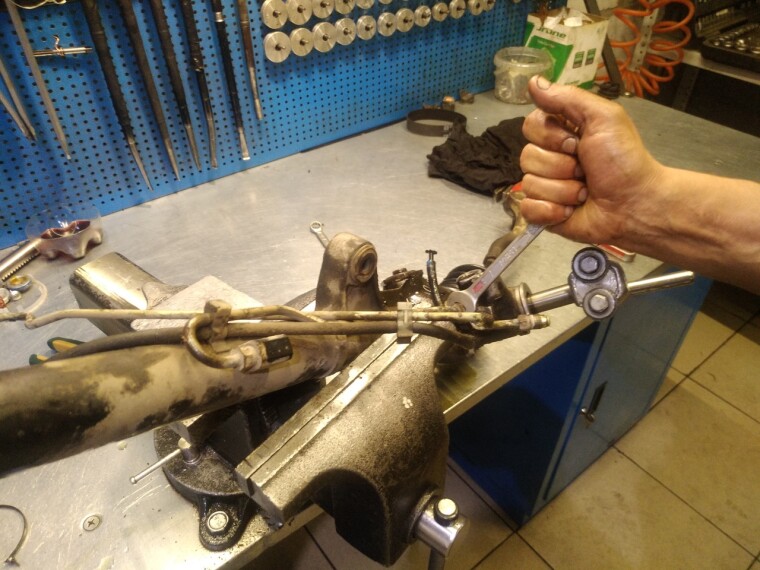

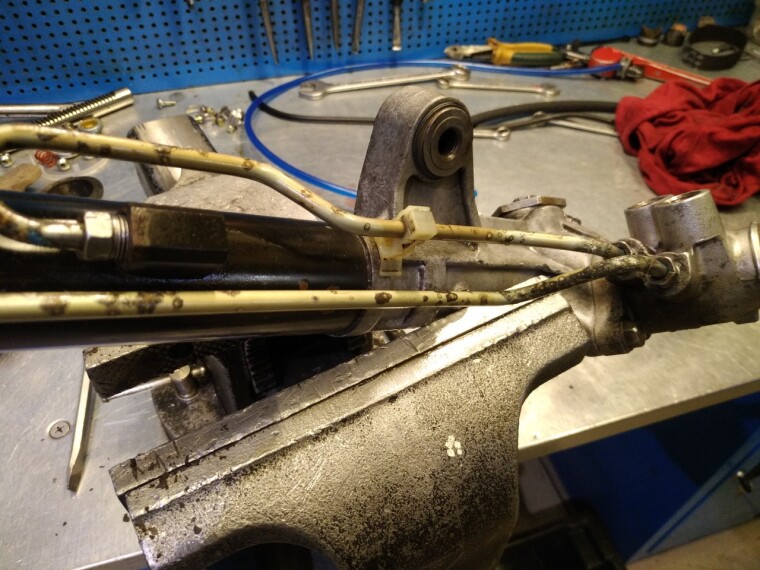

Приступаем к этапу дефектовки, дефектовка начинается с разборки агрегата. Откручивания магистрали высокого давления.

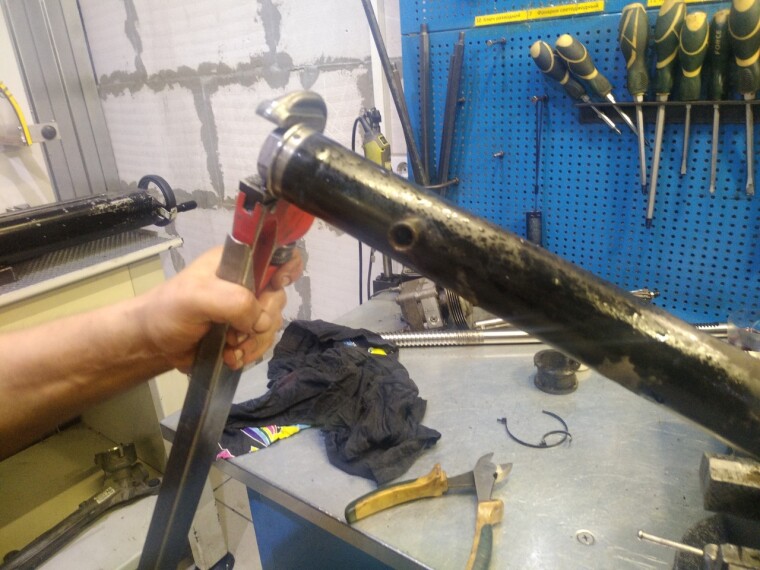

Снимаем рулевые тяги, пыльники, откручиваем гайку распределительного вала и регулировочную гайку, вытаскиваем сухарь.

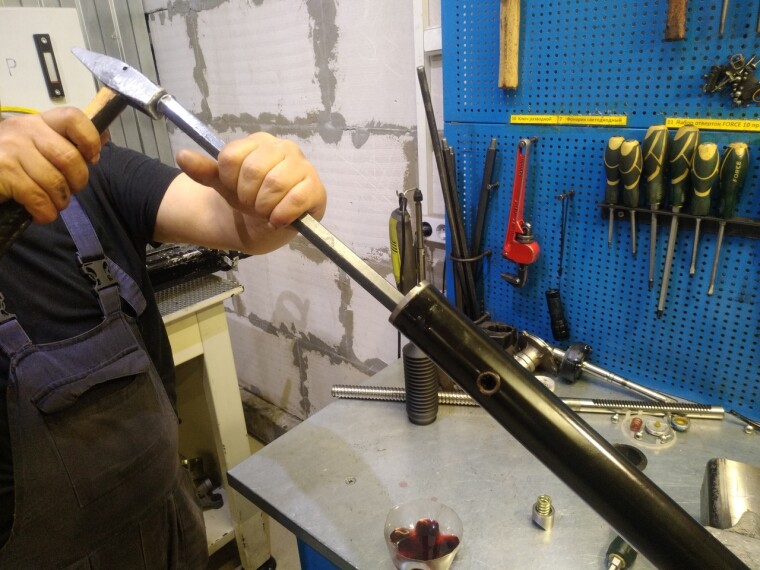

Производим демонтаж штока.

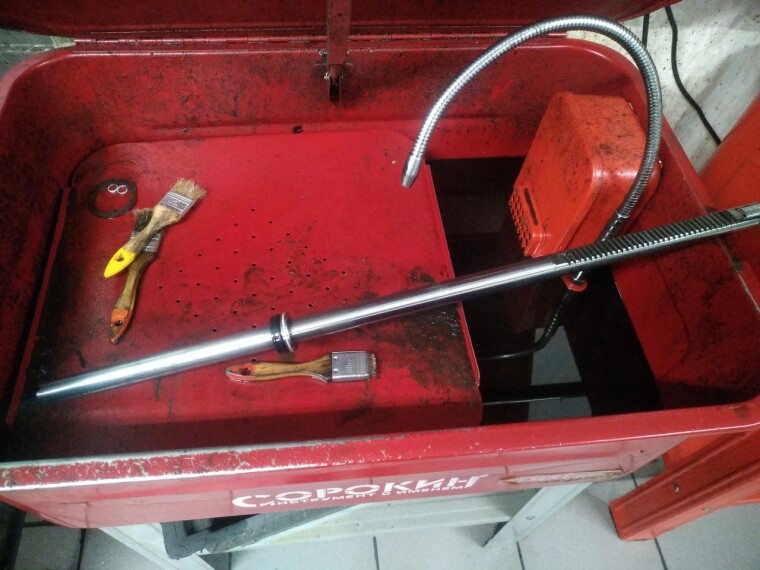

Далее шток подвергается первичной мойке для оценки его состояния.

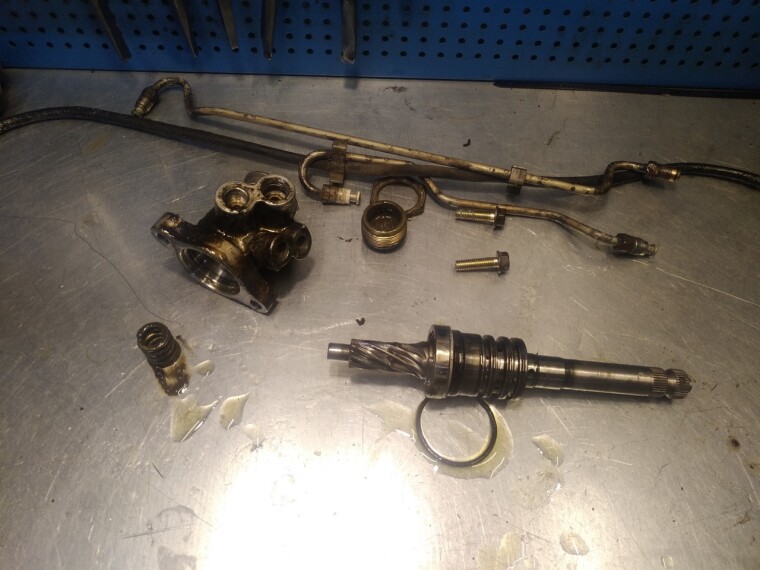

Детали рулевой рейки после демонтажа.

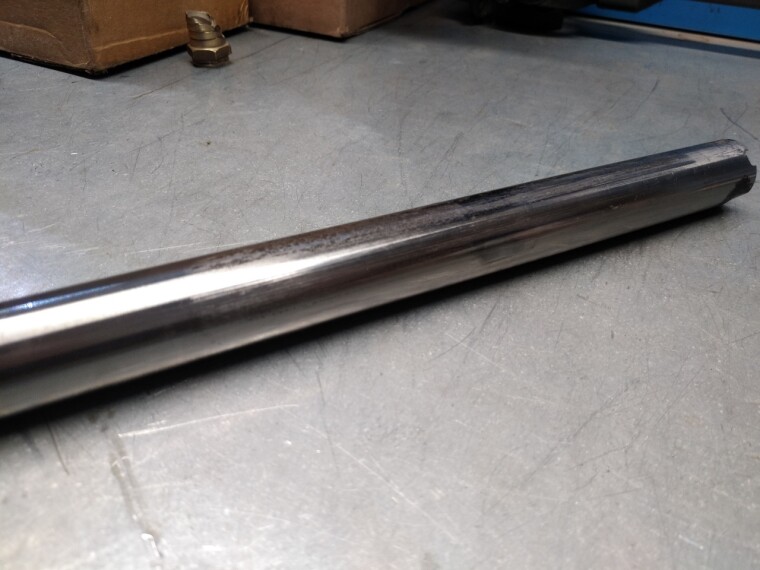

Внимательно осмотрев и измерив снятый вал, можно увидеть следующий износ После шлифовки и замены уплотнителей он будет установлен на свое место.

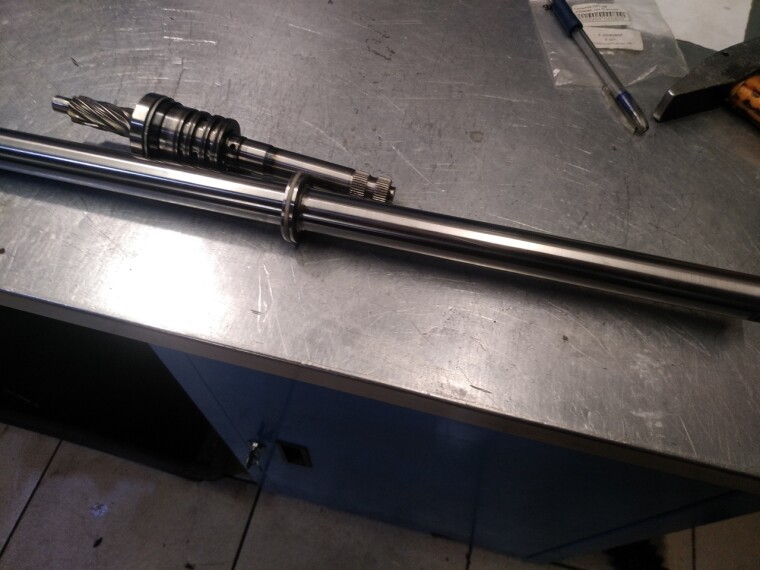

Шток и распределитель рулевой рейки, готовые к этапу сборки агрегата.

Далее агрегат подвергается ультразвуковой мойке.

Устанавливаем сальниковые уплотнения.

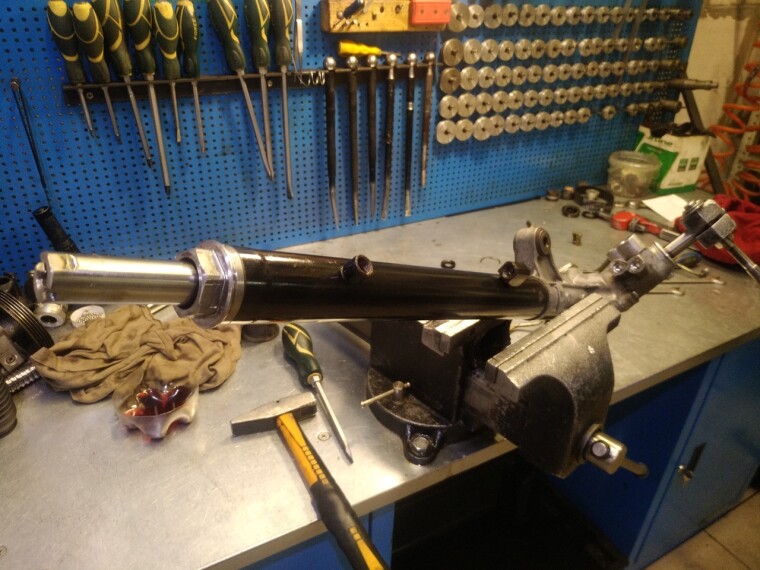

Далее устанавливаем шток и распределительный вал

Устанавливаем магистрали высокого давления.

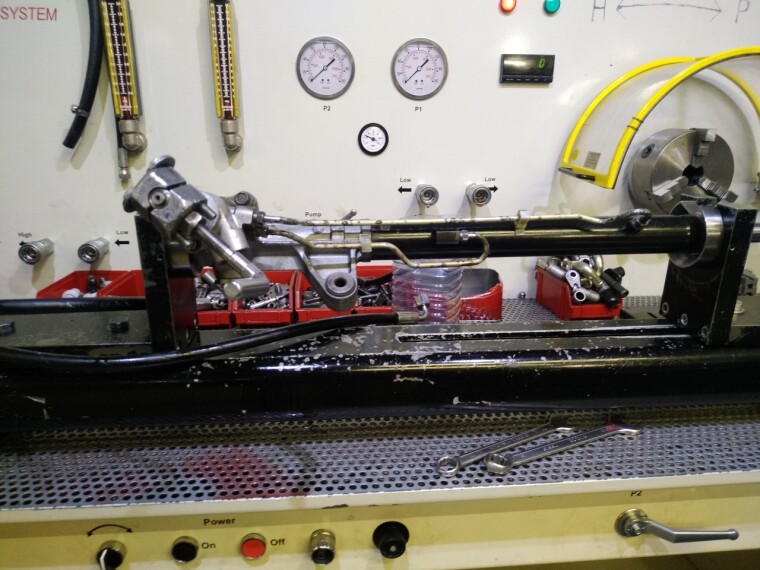

Проверяем рулевую рейку на стенде.

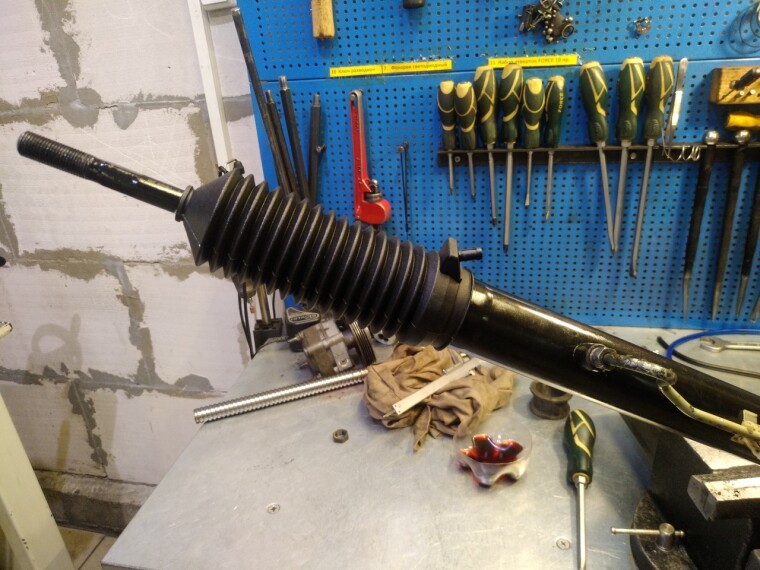

Надеваем новые пыльники.

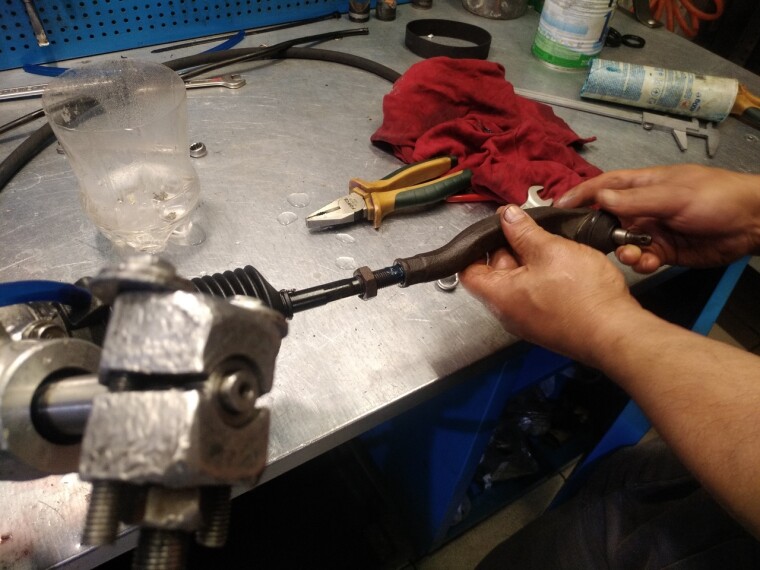

Устанавливаем новые рулевые тяги с наконечниками.

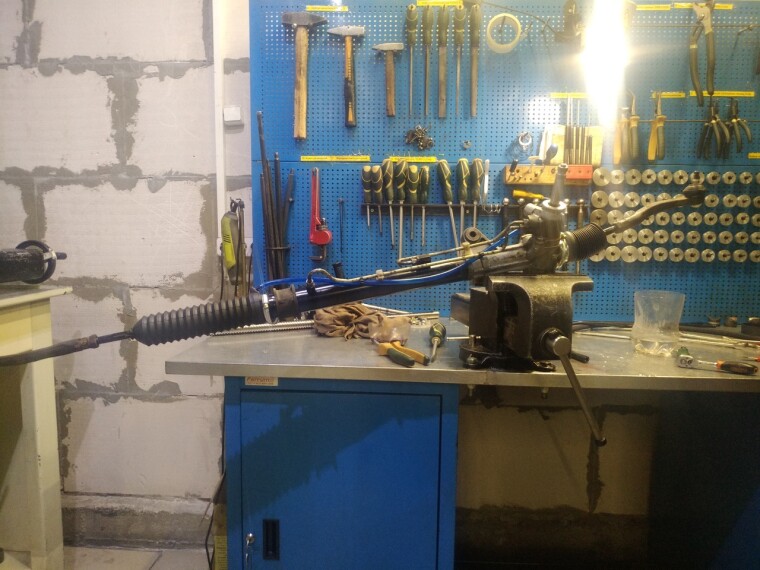

Готовый агрегат в сборе.

Цена нового оригинальной рулевой рейки в несколько раз выше цены ремонта с запчастями.

На все операции понадобилось 8 часов.
Суммарные затраты на запчасти, расходные материалы и ремонт составили 13000 рублей.
Гарантия на проделанную работу 3 месяца.
