Ремонт карданного вала SCANIA P600 2010 года, г. Рязань.

Ремонт карданного вала SCANIA P600 2010 года.
Дано:
Авто:SCANIA
Год: 2010
Модель: P600
Двигатель: Дизель
Жалоба, проблема и боль клиента: Разбило шлицевую, в последствии чего потребовался ремонт кпп.
Цена нового вала 230 000 руб.
Особенности возникновение проблемы: Естественный износ, не своевременное обслуживание.
Требуется:
1. Привезти вал в снятом виде.
2. Согласовать перечень работ и запасных частей.
3. Произвести ремонт и балансировку.
4. Установить вал на место
ВНИМАНИЕ: Описание процесса ремонта предоставлено исключительно для ознакомления и демонстрации наших умений и навыков.Самостоятельное повторение увиденного в данной статье без профессионального оборудования,станочного парка и условий — не гарантирует положительного результата.

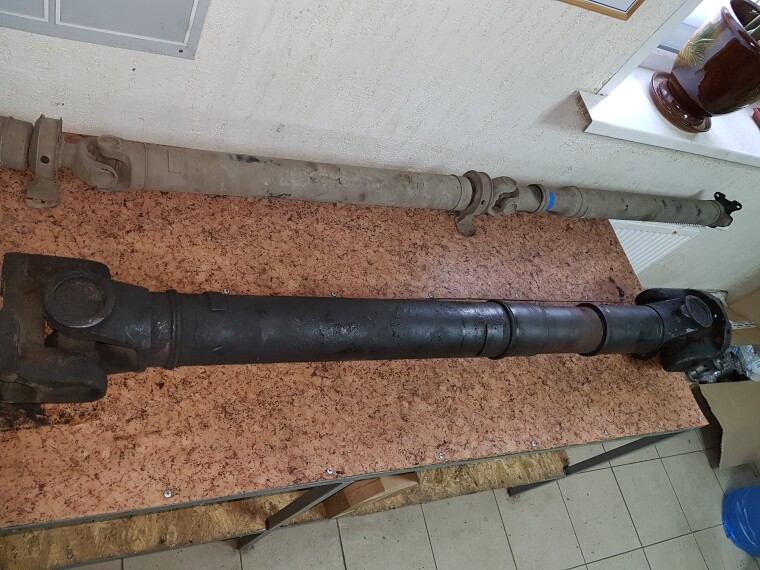

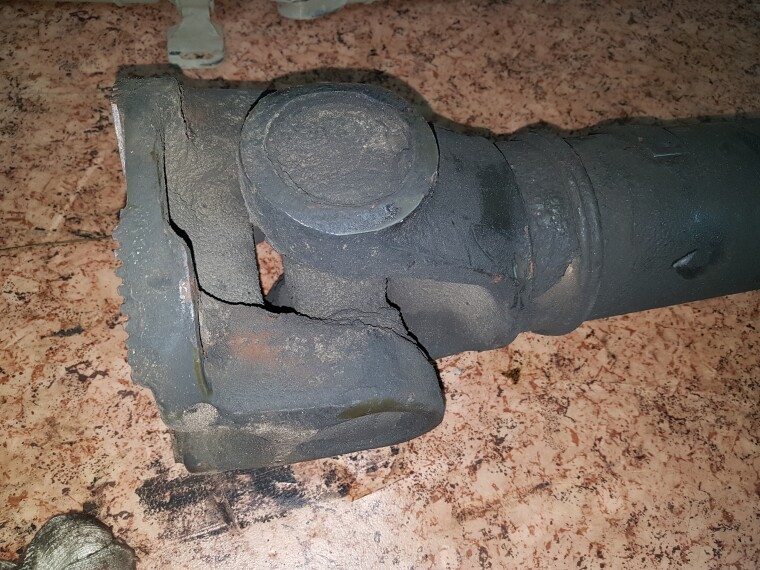

В ремонт поступил кардан от грузовика Скания. Один из самых крупных валов ремонтируемых у нас в сервисе.

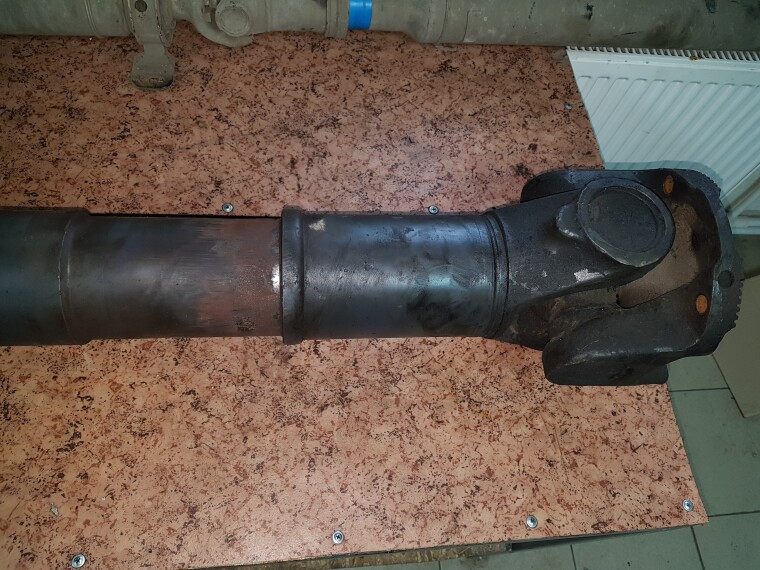

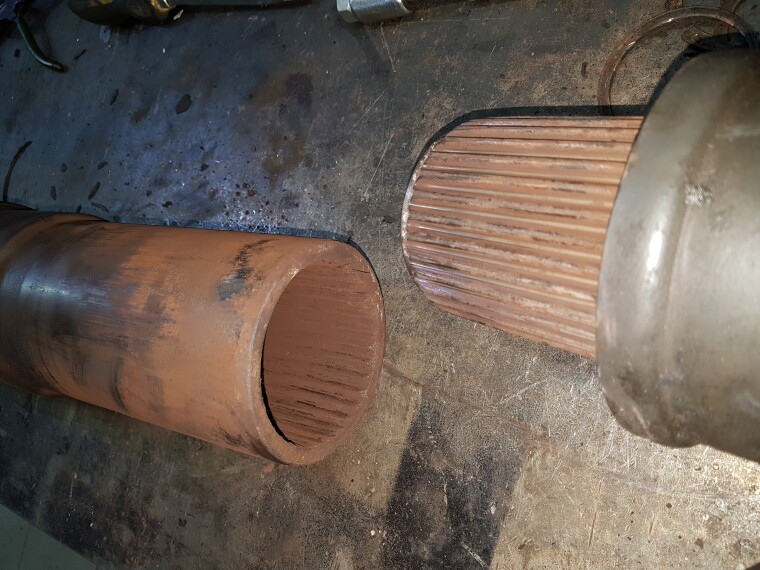

Шлицевая часть была крайне изношена, кардан сильно люфтил, смазка отсутствовала.

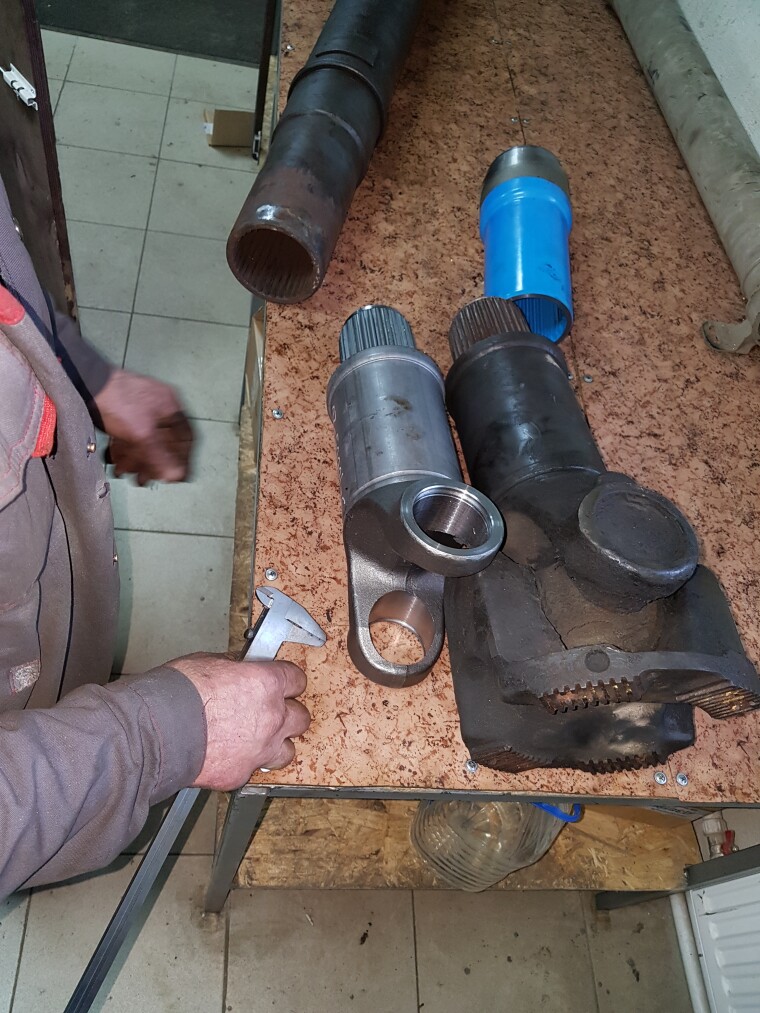

Шлицевая требовала замены. Подбираем нужную запчасть. В наличие на складе всегда есть ремонтные копмлектующие.

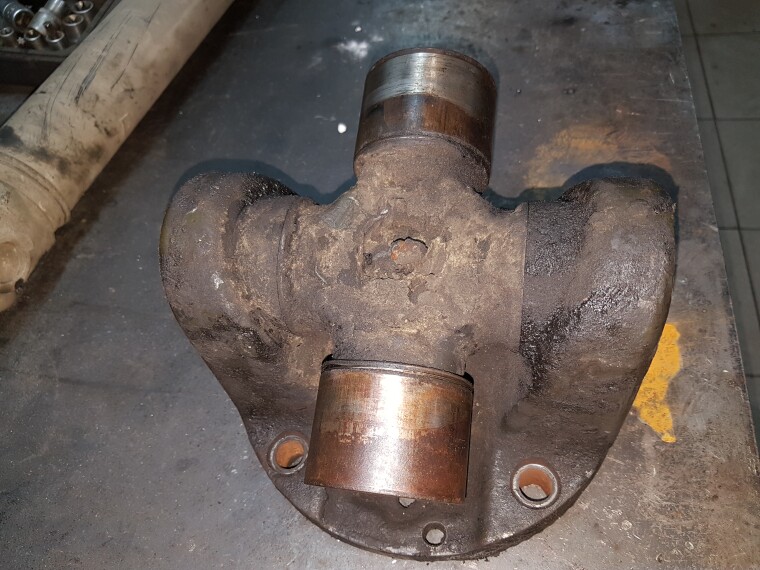

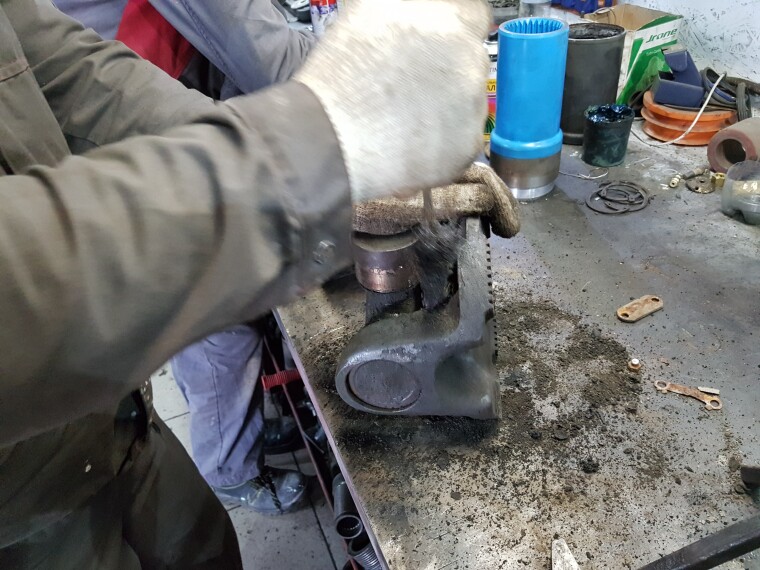

Разбираем вал, снимаем крестовину для последующего использования. Подготавливаем комплектующие к ремонту.

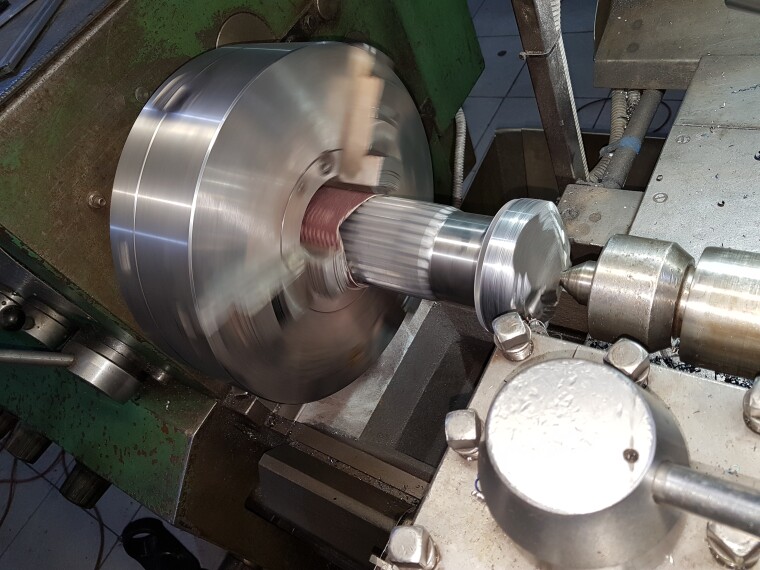

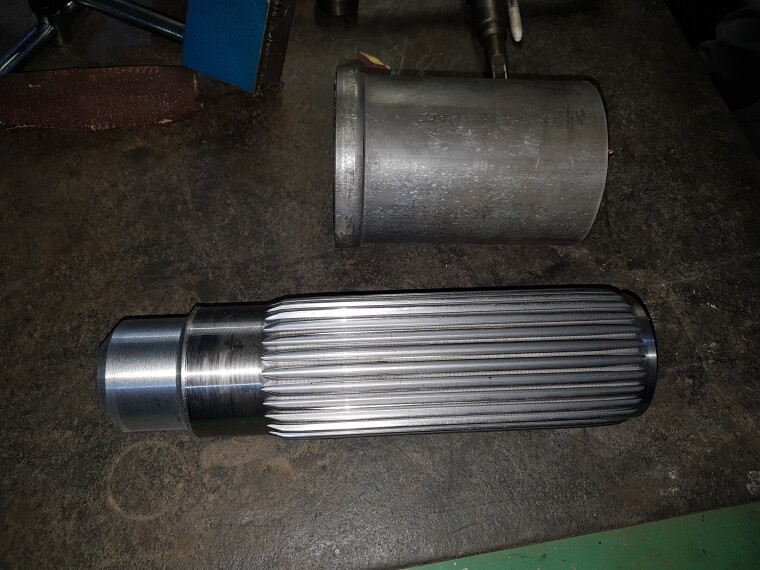

Токарь приступает к обработке старых и новых деталей для ремонта.

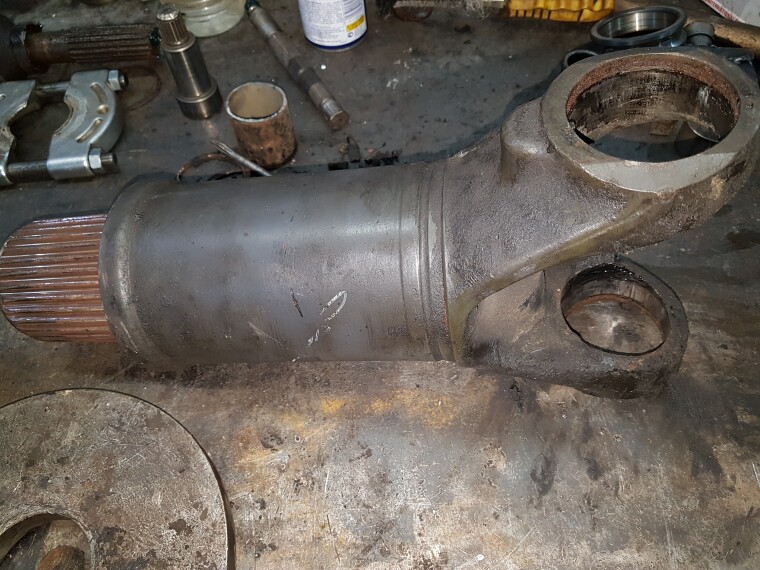

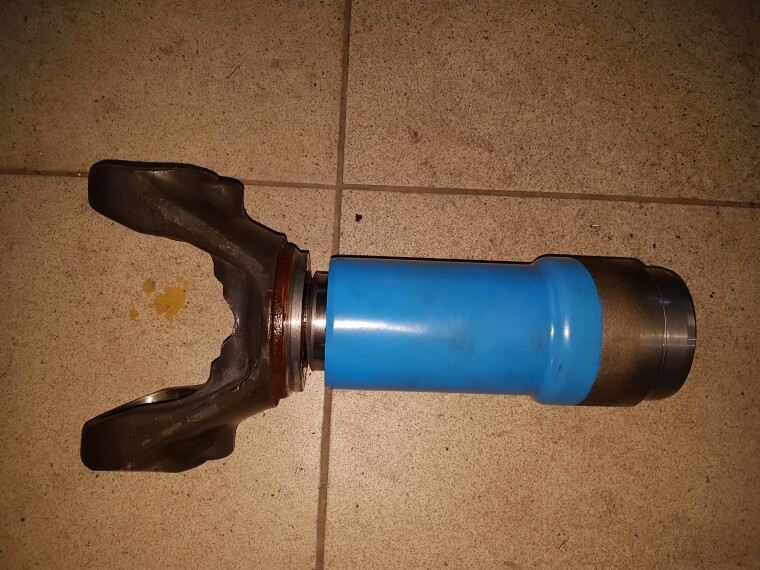

Элементы обработаны, готовы для сварки между собой.

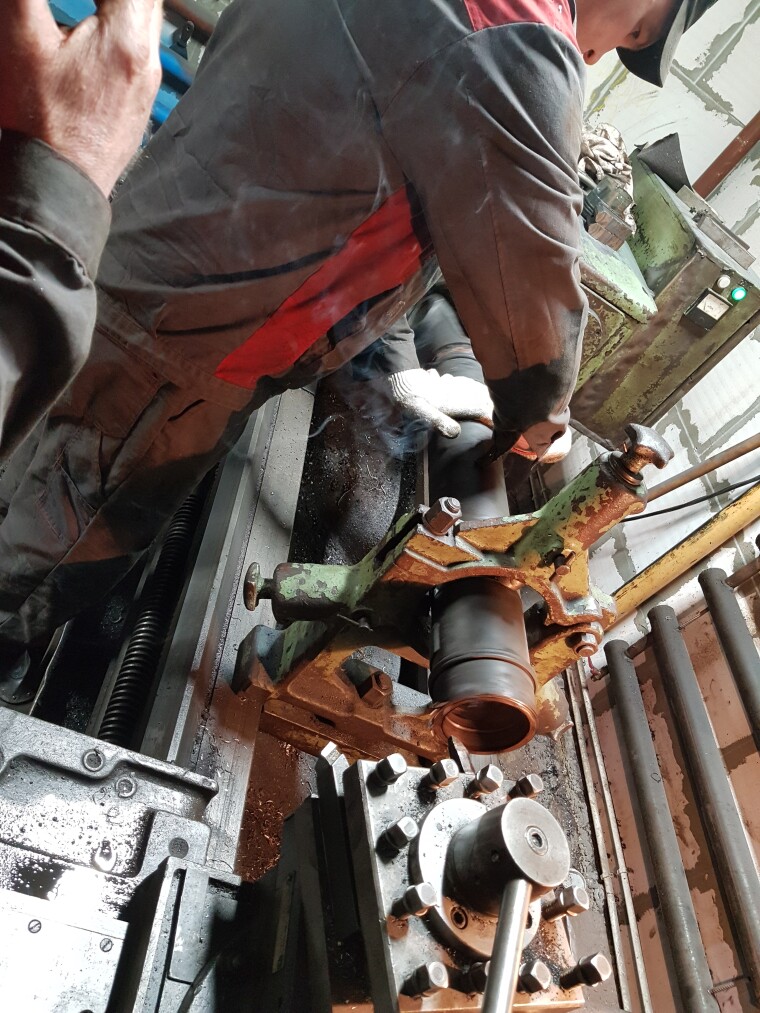

Подготавливаем трубу вала к установке новой шлицевой. Используем для этого токарный станок с увеличенной длинной базы и люнет.

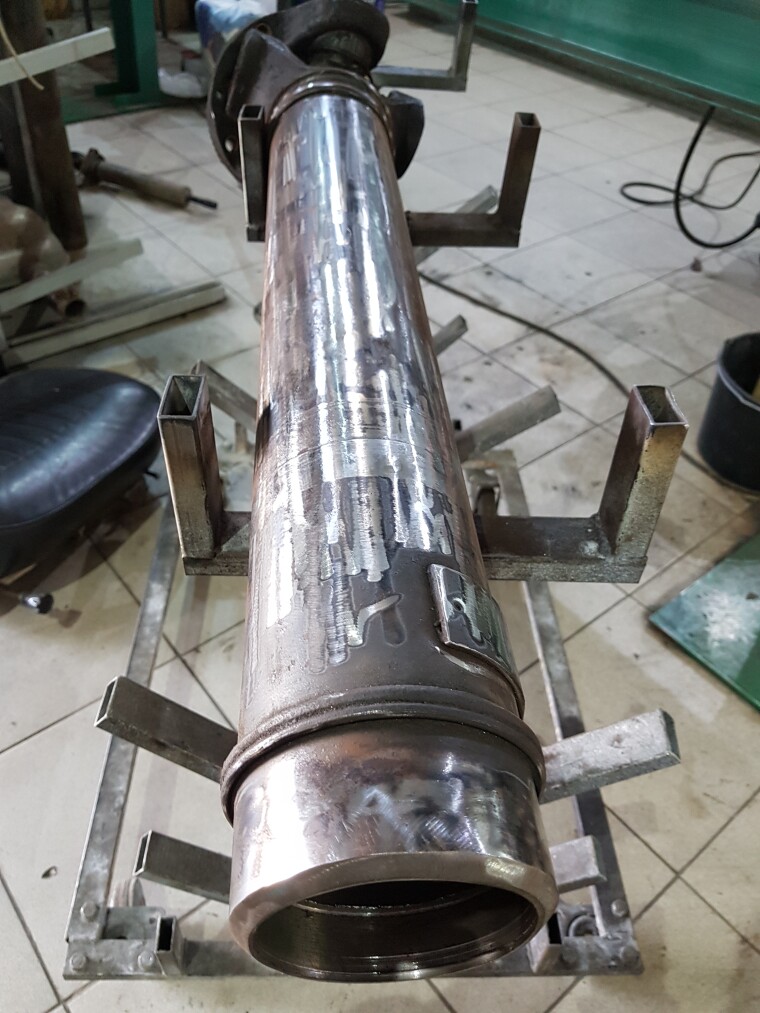

Труба обработана.

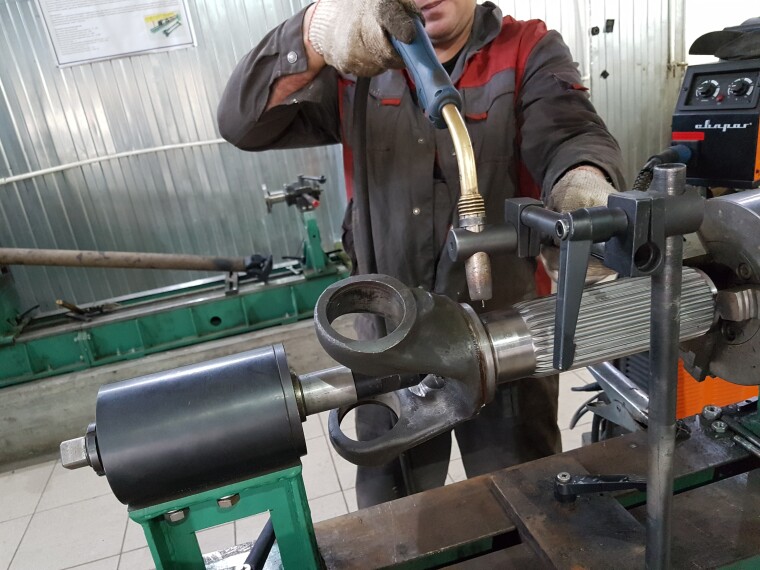

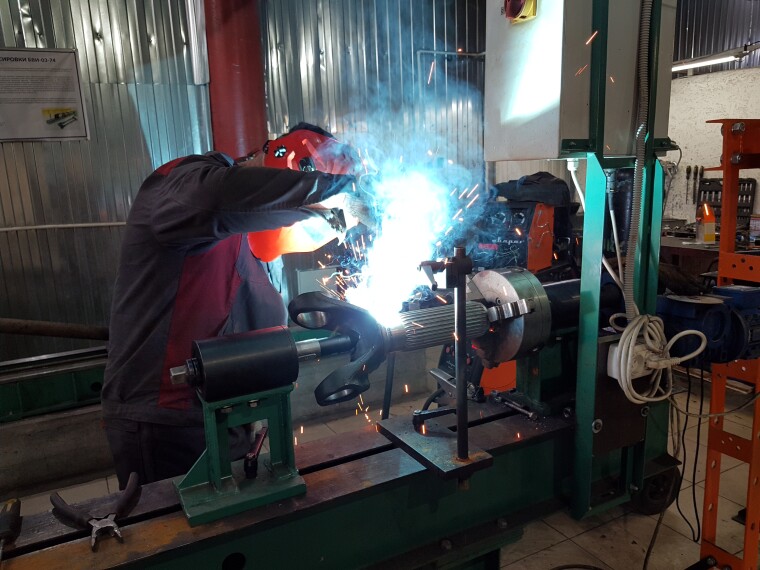

Сварка вилки с помощью полуавтомата при вращении.

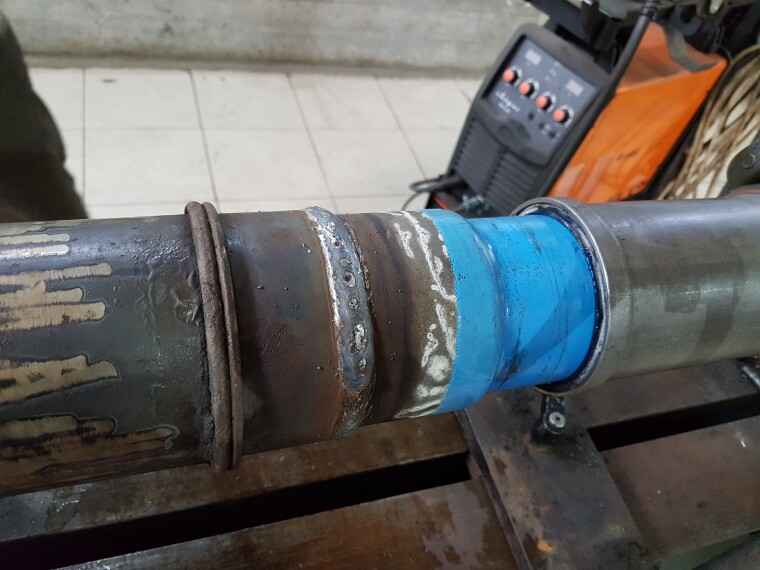

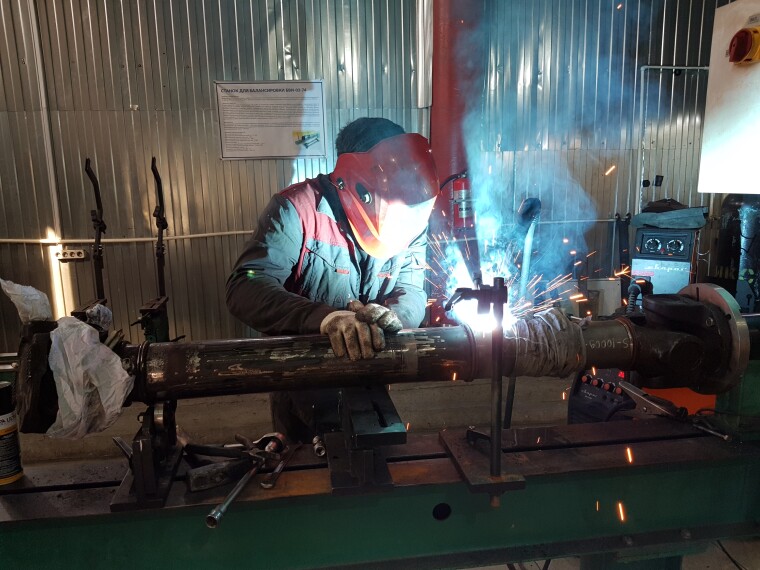

Приступаем к сварке трубы и шлицевой части. Дополнительно зачищаем место сварного шва, устанавливаем на сварочный стенд и свариваем.

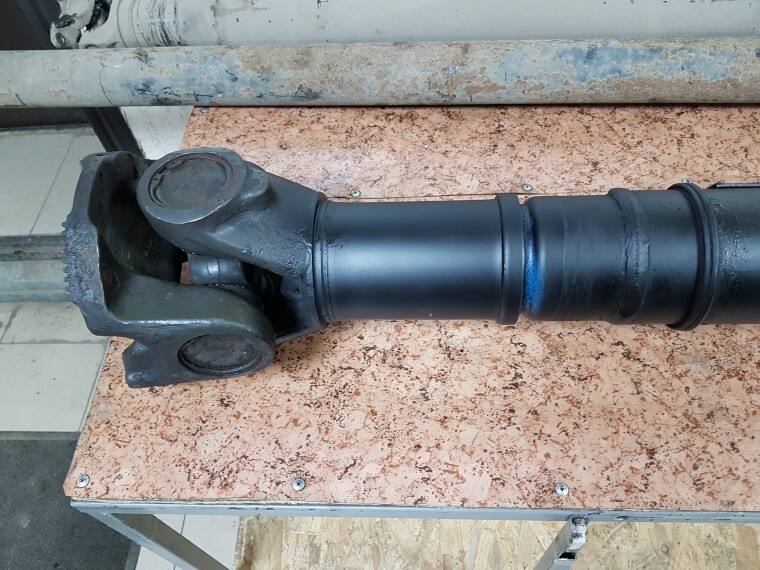

Кардан отбалансировали. Покрасили. Новая шлицевая крупным планом.

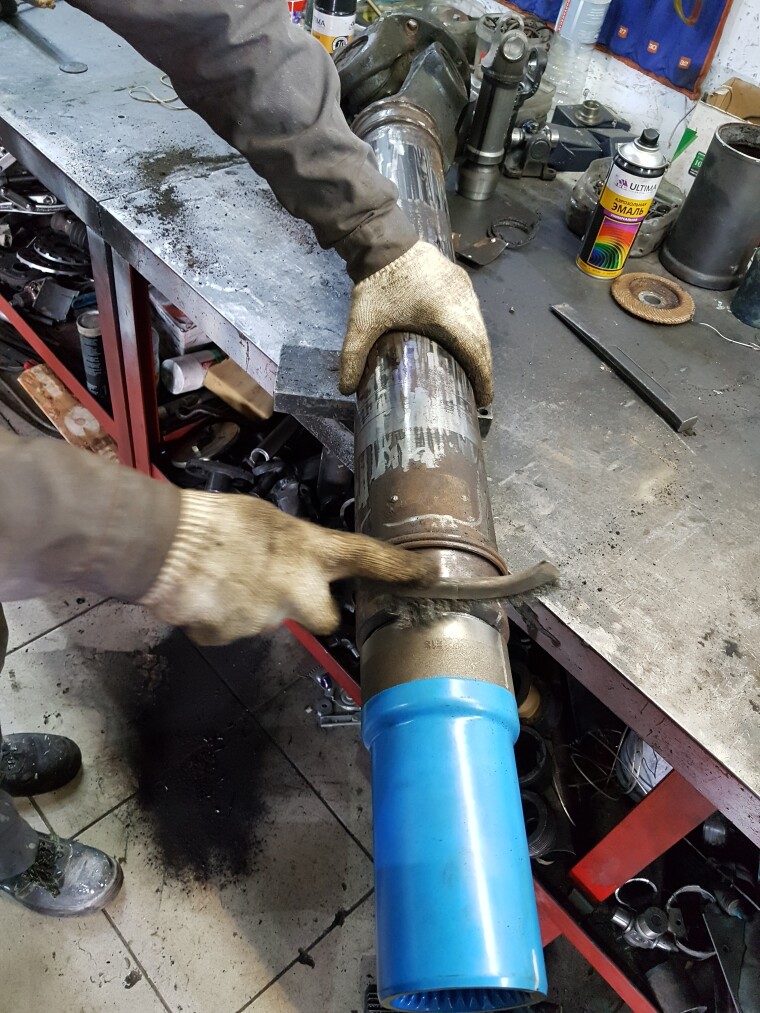

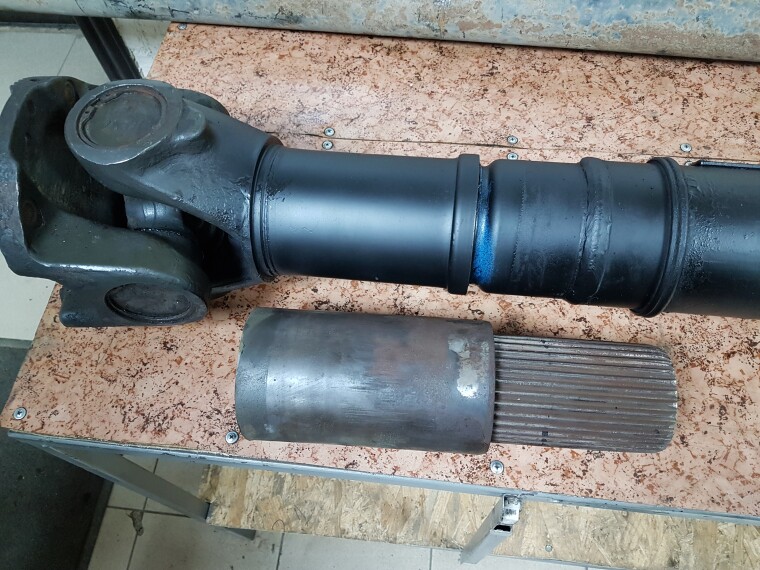

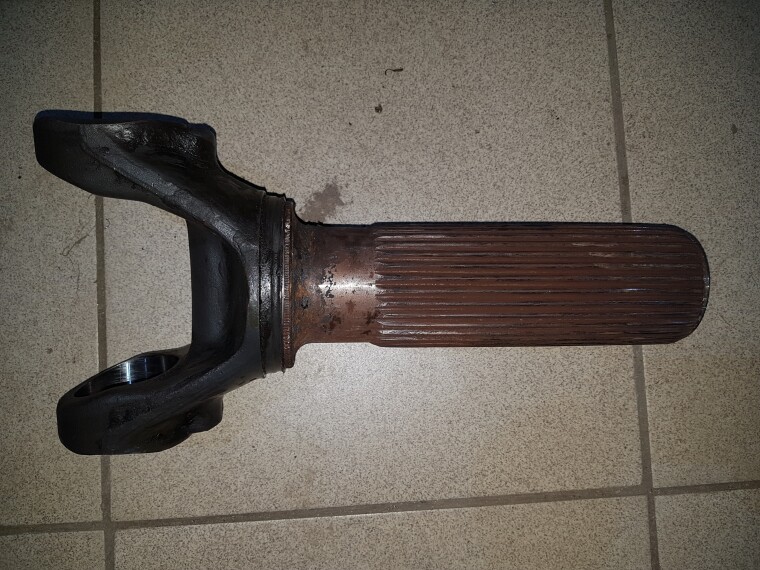

В сравнении с изношенной запчастью.

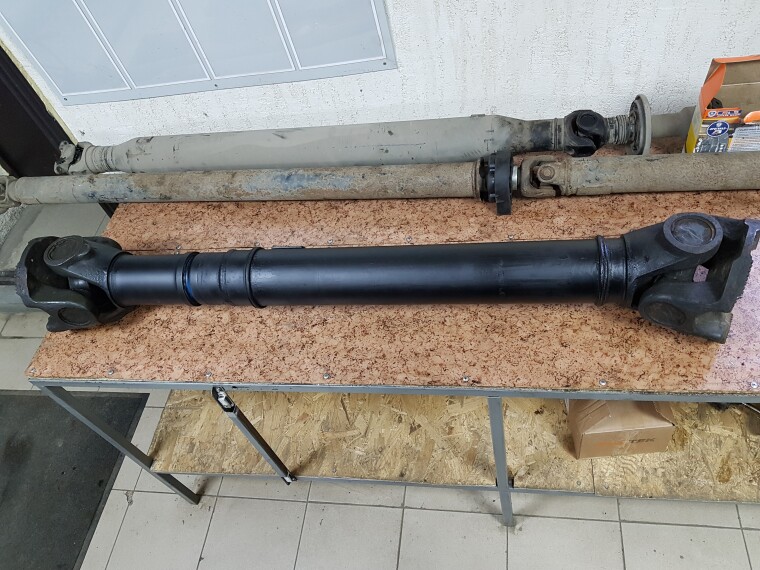

Вал готов к установке.
На все операции понадобилось 2 дня.
Суммарные затраты на запчасти, расходные материалы и ремонт составили 60000 рублей.
Гарантия на проделанную работу 2 месяца.
