Модель: GMC

Год: 1990

Двигатель: 4.3 литра

Особенности авто: Пикап.

Проблема: Стуки в трансмиссии, дискомфорт при езде. Особенности возникновения проблемы: Естественный износ узла. Возможно не своевременное обслуживание-шприцевание.

В наш сервис обратился владелец Пикапа GMC жалующийся на стуки в трансмиссии и дискомфорт при езде. Приступаем к работе.

Требуется.

- Произвести точную дефектовку вала.

- Подобрать запчасти.

- Учесть пожелания заказчика.

- Отремонтировать кардан.

Описание процесса ремонта:

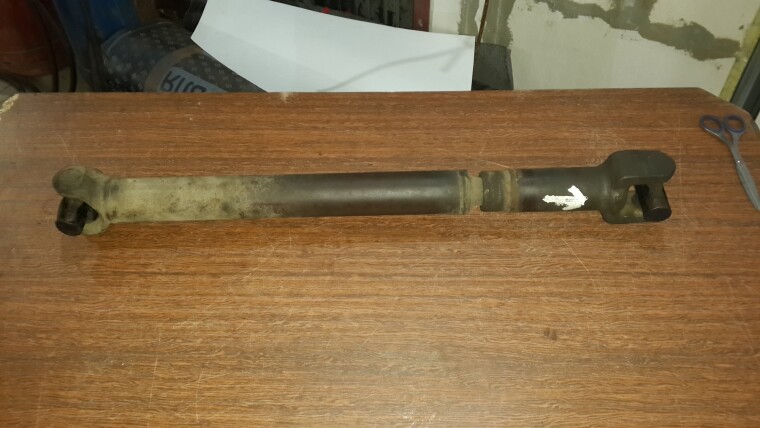

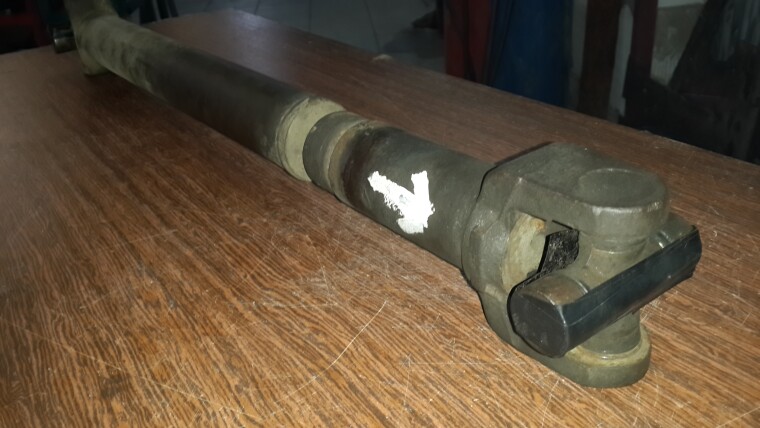

Кардан поступил в ремонт в снятом виде .

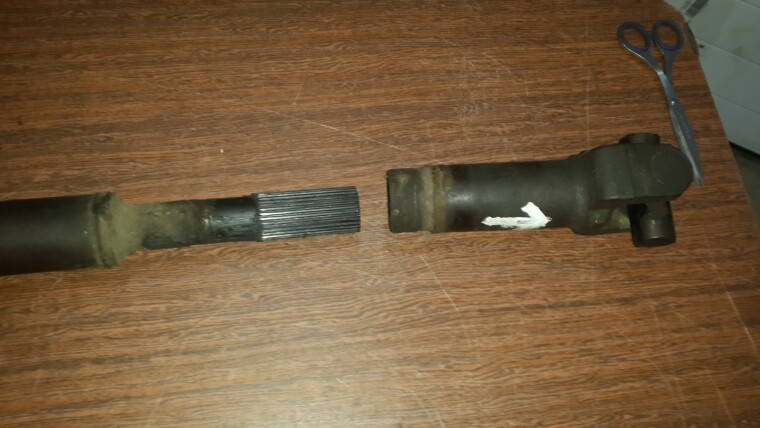

При детальном осмотре был выявлен сильный люфт в шлицевом соединении, люфт в крестовинах. Разбитое посадочное место крестовины. Кривизна трубы вала.


Клиенту была дана рекомендация заменить вал на новый или изготовить вал по образцу старого. Было принято решение изготовлять вал силами нашего цеха. Стоимось нового была неразумно высока, а б/у вал вероятнее всего был бы так же с изношенной шлицевой частью.

Подбираем запчасти, максимально соответствующие требуемым параметрам. Переходим на распространённый размер крестовины. Перед началом работ была произведена примерка крестовин на фланце автомобиля.

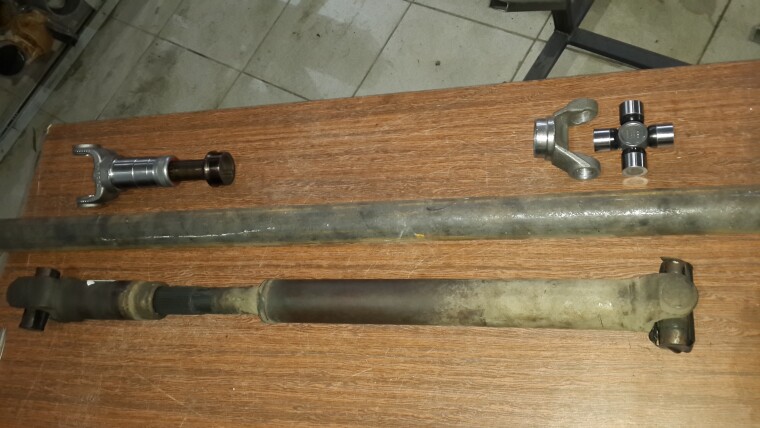

Для изготовления нам необходимо: Бесшовная труба, подвижная шлицевая пара, вилка в трубу, 2 крестовины. Замеряем длину старого кардана, расчитываем требуемую длину новой трубы с учетом размера вилки и шлицевой.

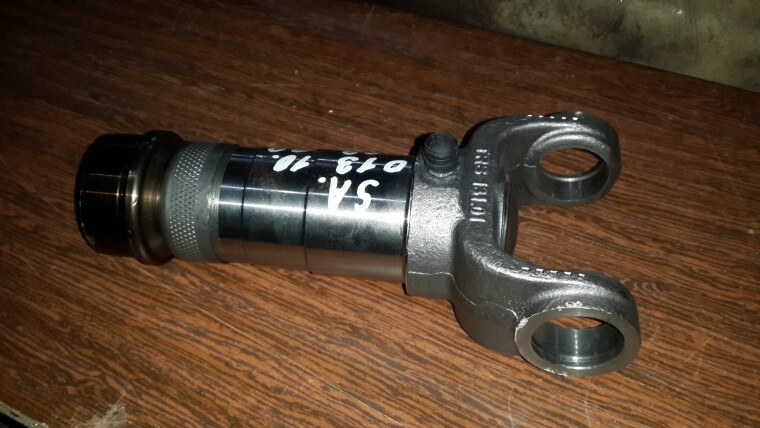

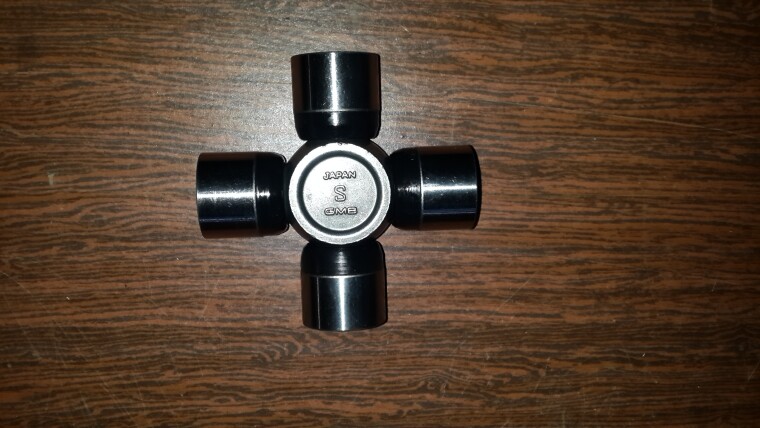

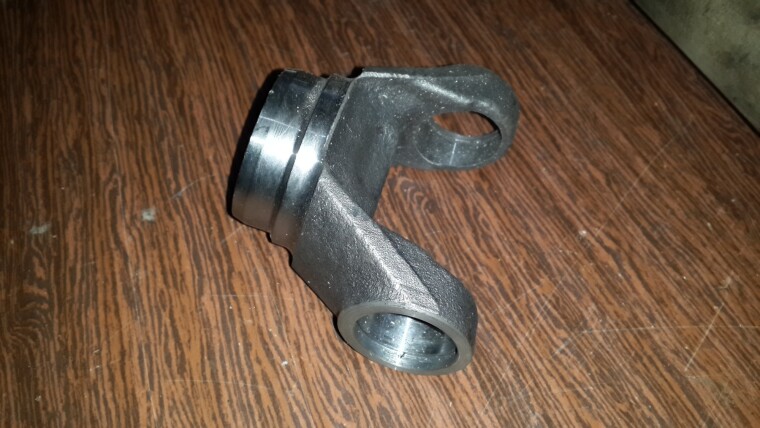

Необходимые запчасти. Фото 1

Необходимые запчасти. Фото 2

Необходимые запчасти. Фото 3

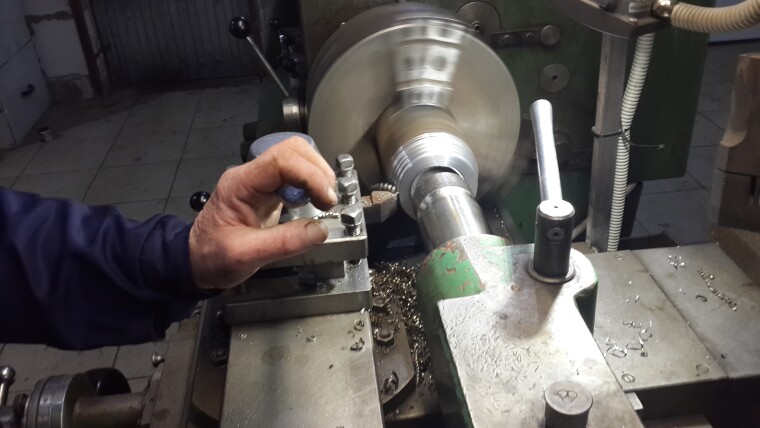

Подгоняем составные части кардана на токарном станке

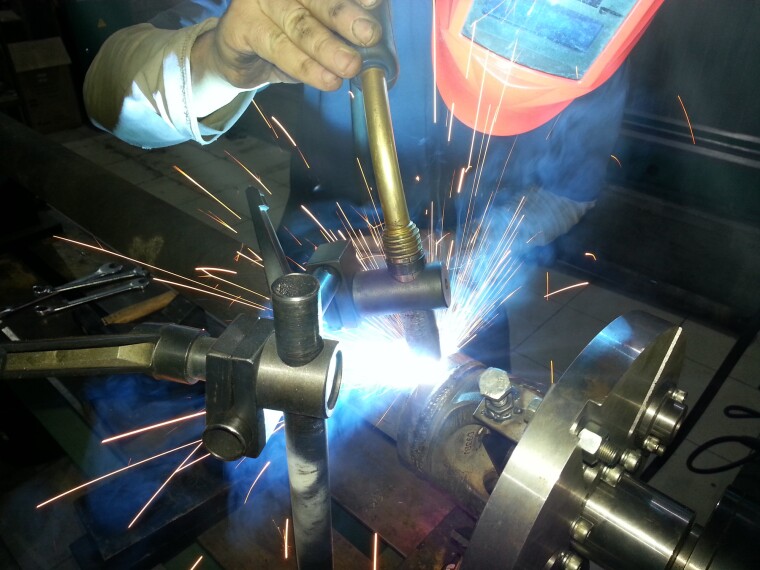

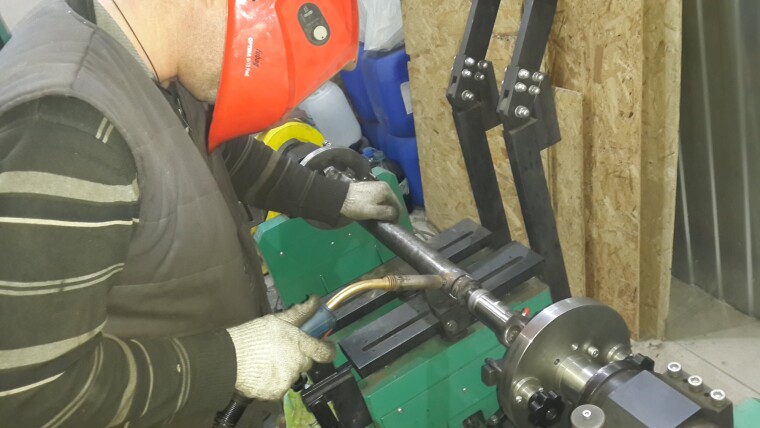

После того, как все элементы совместимы друг с другом, свариваем их на стапеле. Получаем надёжный сварной шов.

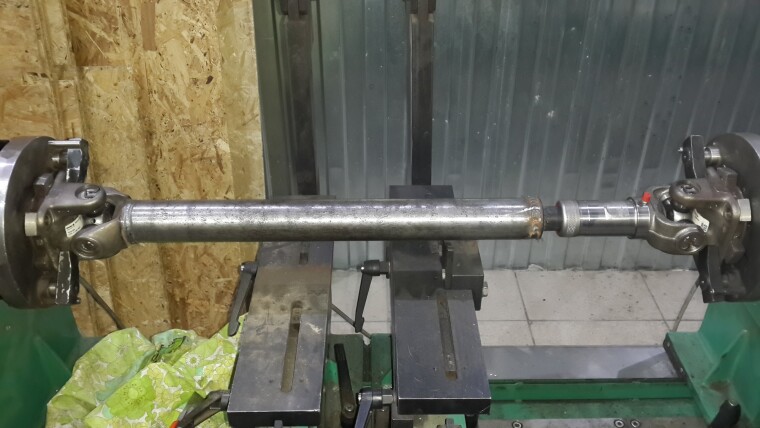

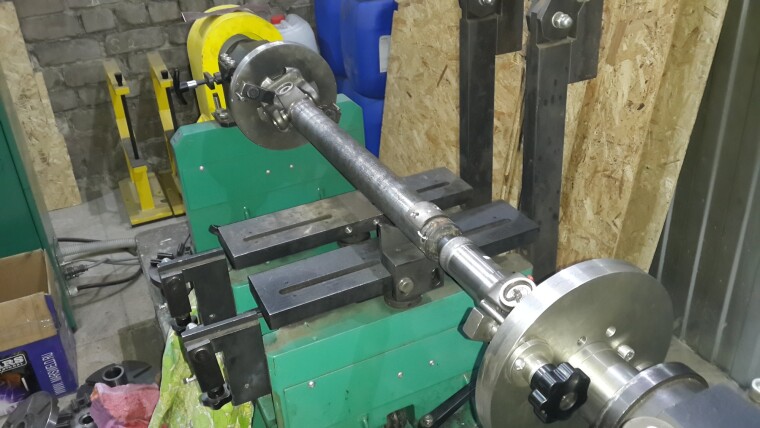

Переставляем почти готовый вал на станок для балансировки. Вычисляем в какое место и какой груз необходимо поместить.

Вычисляем место груза

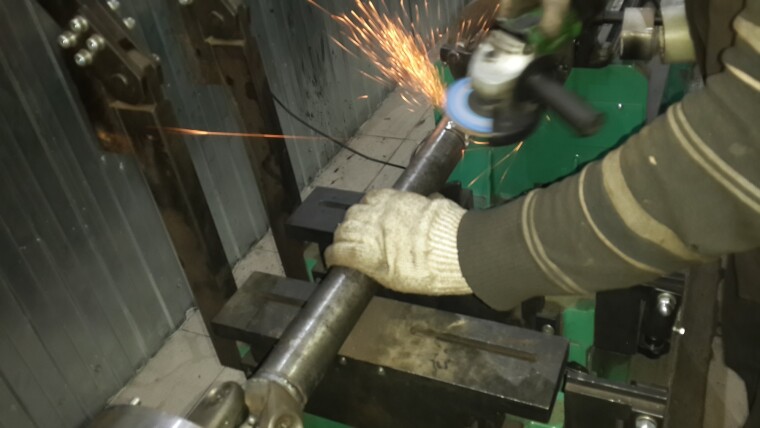

Привариваем груз в требуемое место и зачищаем места сварки.

Привариваем груз

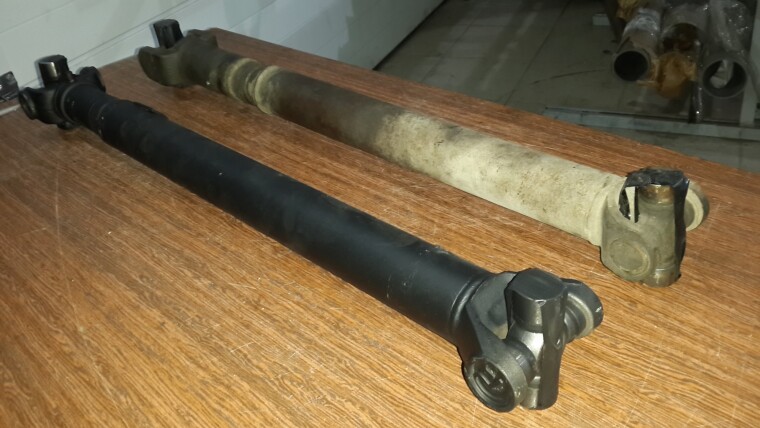

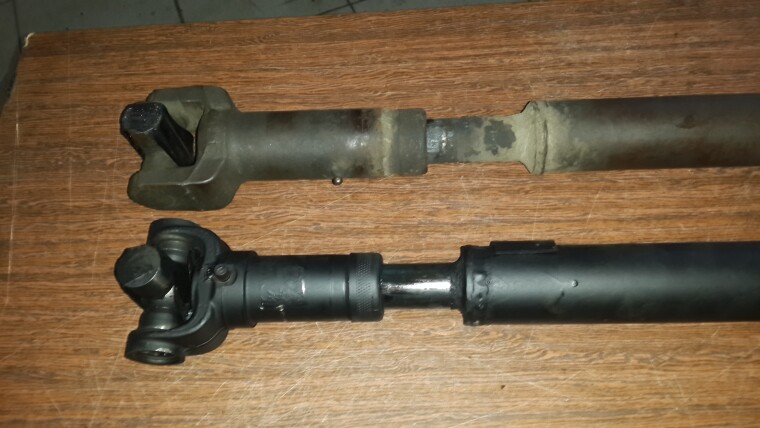

После произведеных действий вал красим, придаём ему вид заводской детали и защищаем от коррозии.

Покраска вала. Фото1

Покраска вала. Фото2

Покраска вала. Фото3

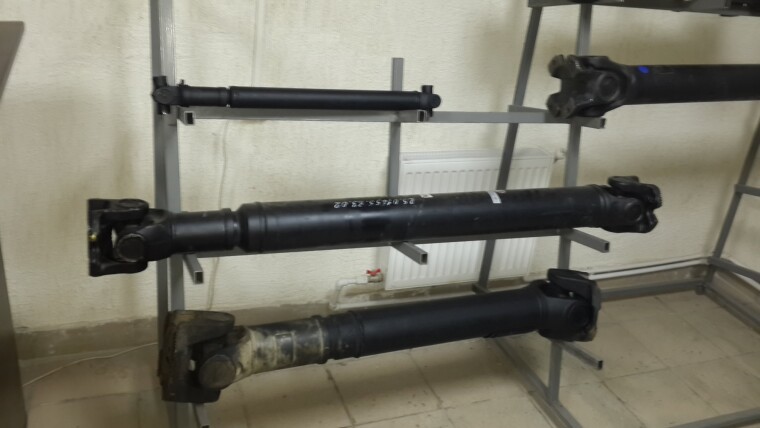

Готовый вал ждёт своего обладателя, помещаем его на стелаж в клиентской комнате вместе с другими отремонтированными карданами.

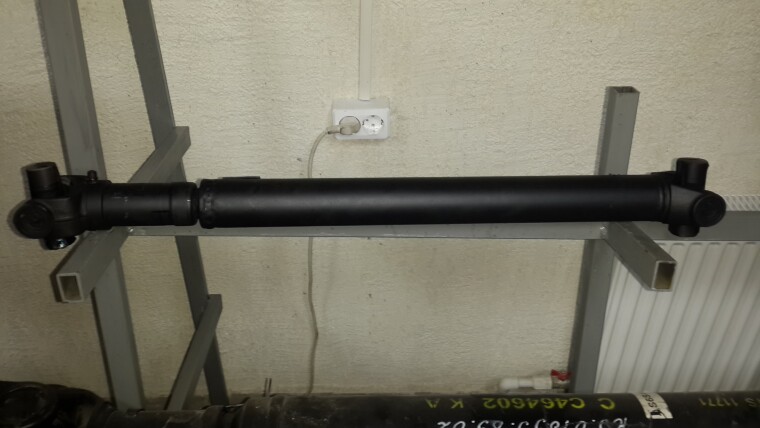

Готовый вал на стеллаже

С учетом затрат времени на примерку крестовин и раздумий нашего клиента, ремонт занял 3 дня. Изготовленный вал обошелся в 20 000 руб
