Дано:

Авто: Volkswagen

Год: 2006

Модель: Touareg

Двигатель: Дизель 2.5л. 174л.с.

Особенности авто: Премиальный кроссовер.

Жалоба: Грохот по кузову при движении.

Особенности возникновения проблемы: Естественный износ. Конструктивная особенность.

Требуется:

1. Доставить проблемный агрегат в цент профессионального ремонта карданов.

2. В сервисе проводится диагностика.

3. Согласовать ремонт и установку запчастей.

4. Забрать востановленный агрегат. Установить на автомобиль.

Приступаем к работе:

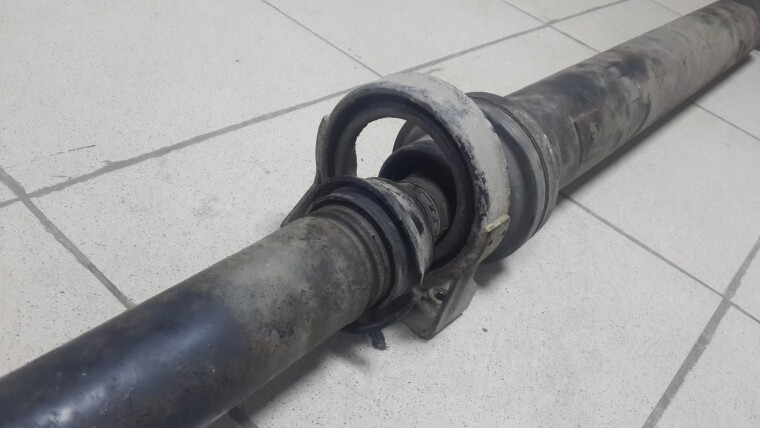

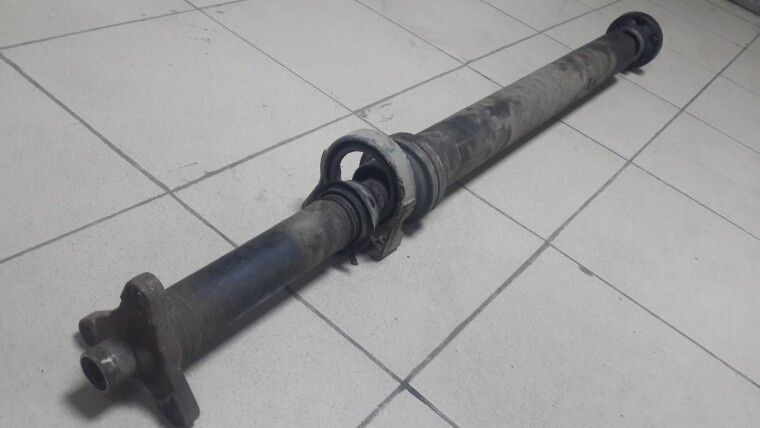

В ремонт поступил кардан автомобиля Volkswagen Touareg, с типичной для него проблемой - разрыв подвеса подвесного подшипника

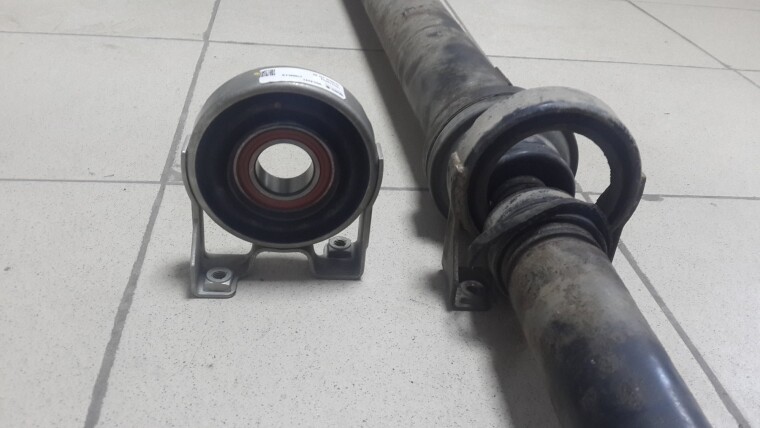

Подобрали необходимую запасную часть

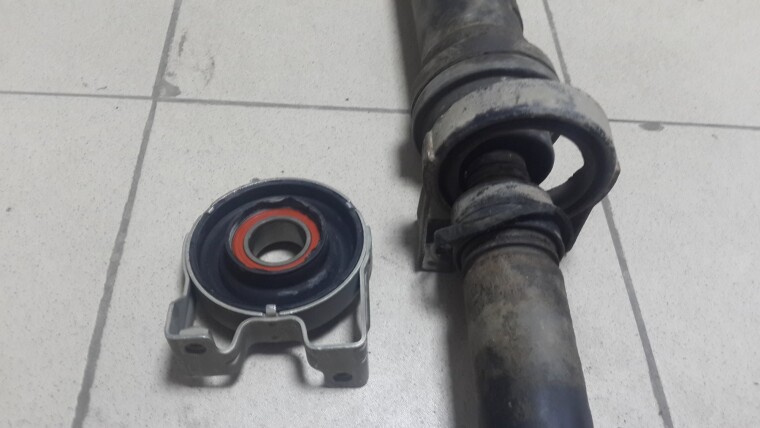

Подобрали необходимую запасную часть. Фото2

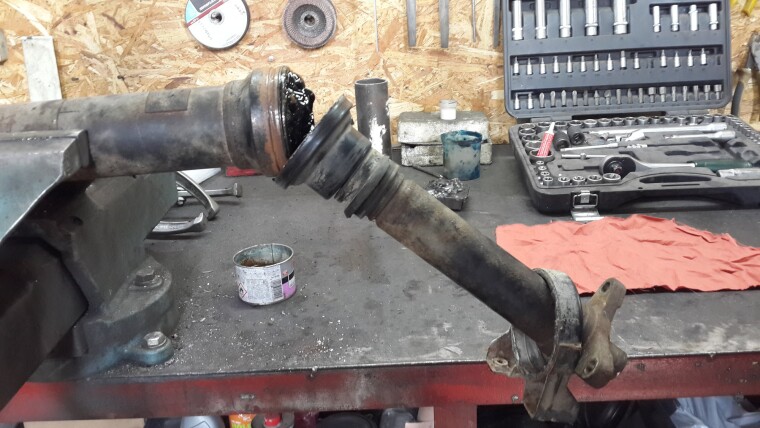

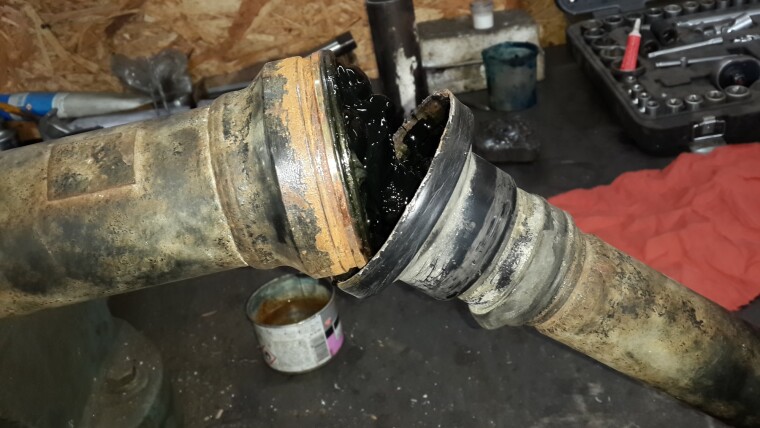

Начинаем разбирать вал в месте установки шруса

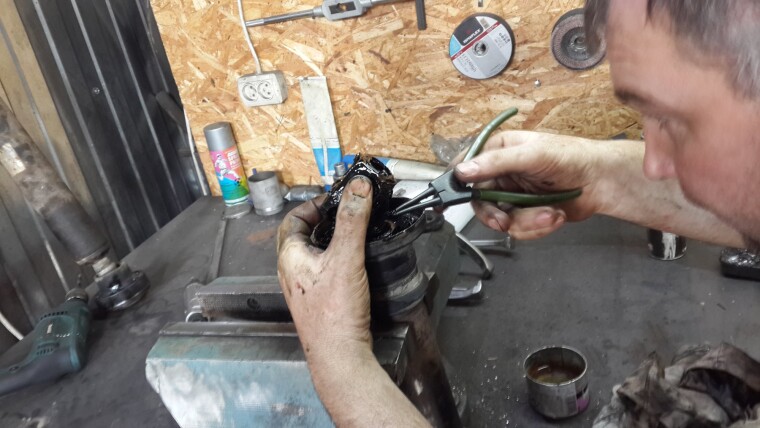

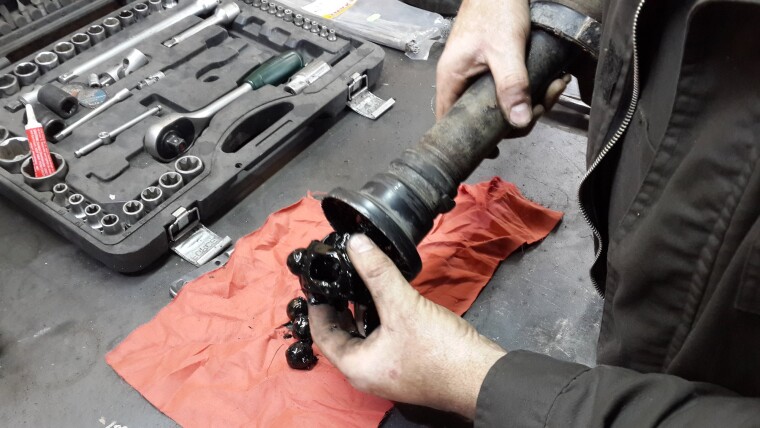

Разбор вала. Фото2

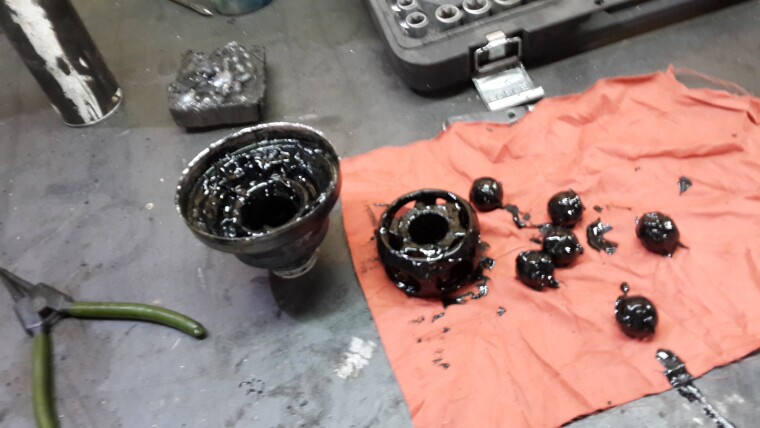

Разбор вала. Фото3

Разбор вала. Фото4

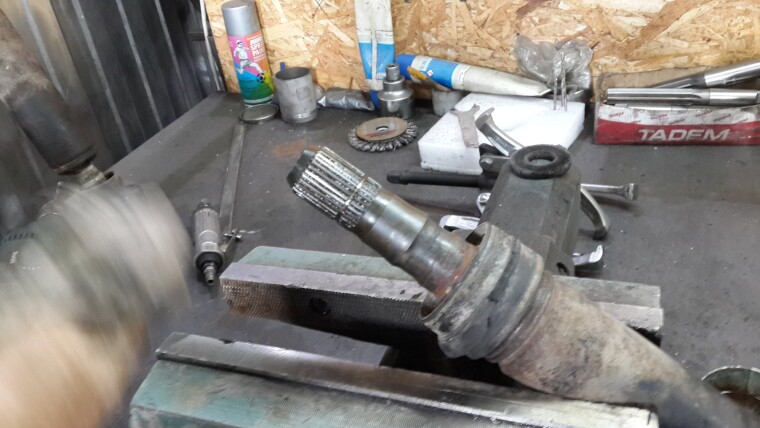

Шрус снят, кардан разобран и подготовлен к установке новой детали

Шрус снят, кардан разобран и подготовлен к установке новой детали. Фото2

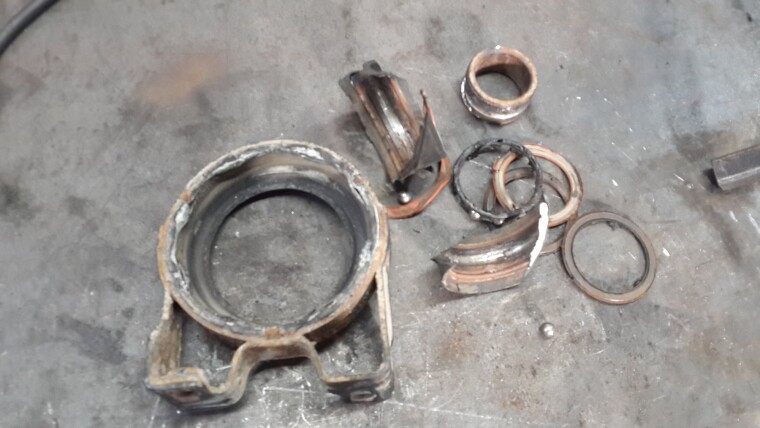

Старый подвесной подшипник. После снятия имеет вот такой вид:

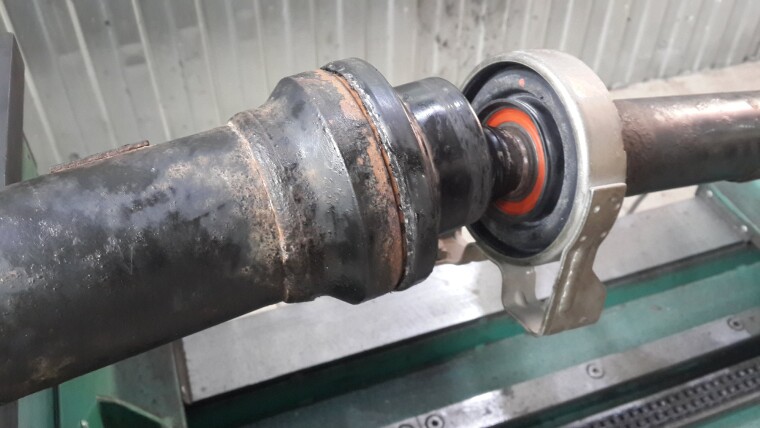

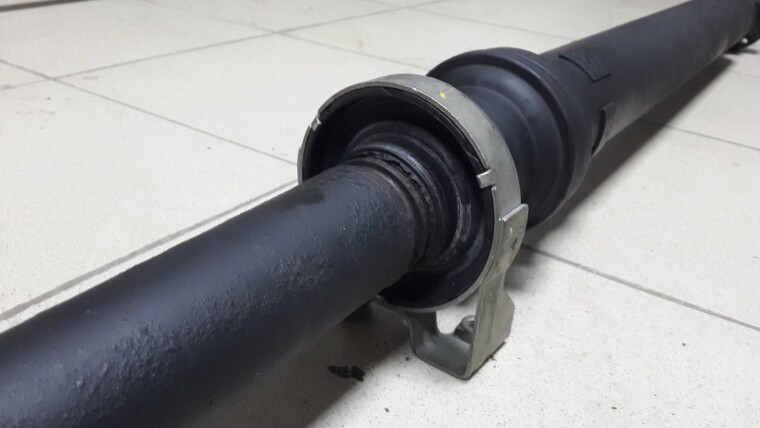

Новый подвесной устанавливается на место, собираем шрус. Фиксируем пыльник.

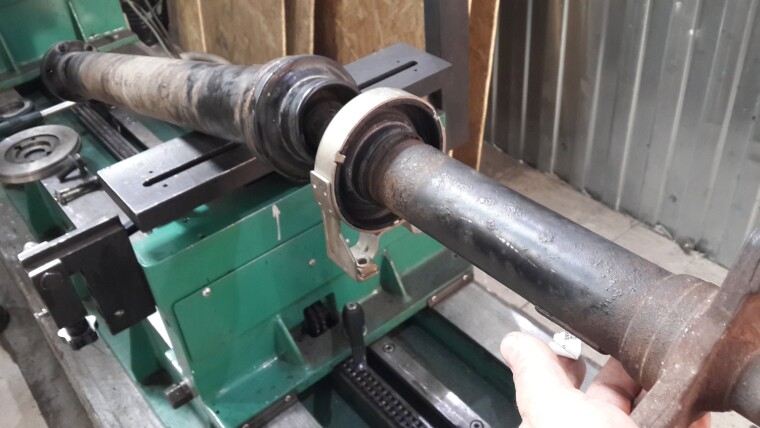

Вал устанавливаем на станок для балансировки. Так как есть вероятность не попадания в те же шлицы после сборки, кроме того, на трубе вала есть следы от потерявшихся грузиков.
Балансируем, для доведения характеристик агрегата до идеальных параметров.

Вал готов

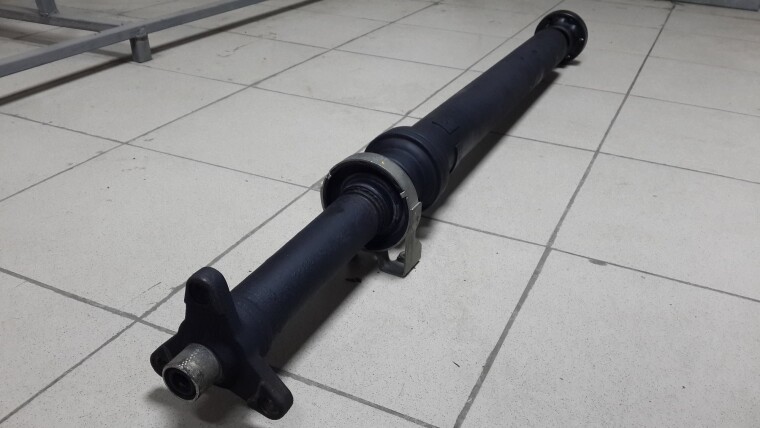

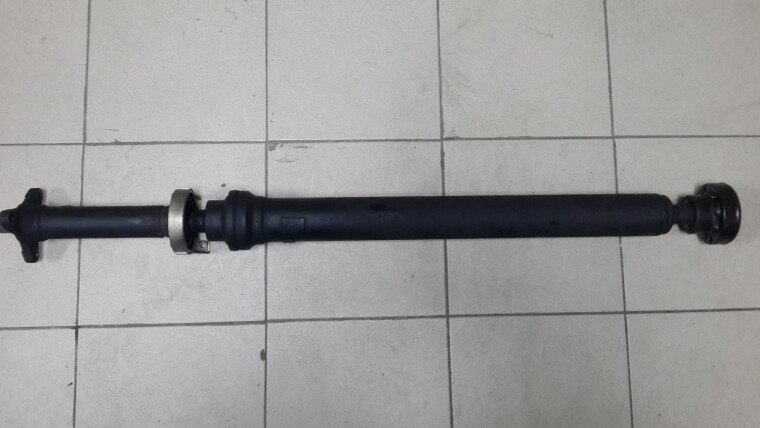

Так выглядит данный кардан с новой деталью, после балансировки и окрашивания:

На все операции понадобился 1 рабочий день

Суммарные затраты на запчасти, расходные материалы и ремонт составили 14000 рублей.
