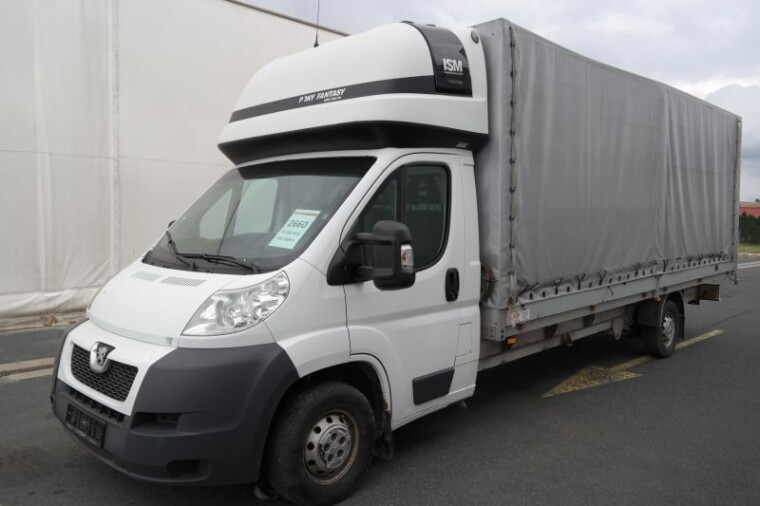

Диагностика турбокомпрессора автомобиля Peugeot Boxer EURO 4 2007 года

Дано:
Авто: Peugeot
Год: 2007
Модель: Boxer
Двигатель: EURO 4
Особенности: коммерческий фургон, разработан бюро-дизайна «Fiat Centro Stile». Выпускается совместным предприятием СП Sevel SpA, созданного в 1978 году итальянской «Fiat Group» и французской «PSA Peugeot Citroen».
Жалоба и боль: Информация не была предоставлена клиентом.

Требуется :

1. Привезти турбокомпрессор в специализированную мастерскую.
2. Провести осмотр.
3. Разобрать турбокомпрессор.
4. Произвести стендовую диагностику подшипника турбокомпрессора.
5. Выявить возможные дефекты.
6. Собрать турбокомпрессор в обратной последовательности.
7. Обсудить ремонт турбокомпрессора с клиентом при его необходимости.

Процесса диагностики агрегата:

Турбокомпрессор поступил в ремонт от клиента в снятом виде. В процессе осмотра было установлено присутствие увеличенного радиального люфта. Необходимо произвести диагностику агрегата, для этого турбокомпрессор требуется разобрать.

Разбираем турбокомпрессор. Снимаем навесное оборудование.

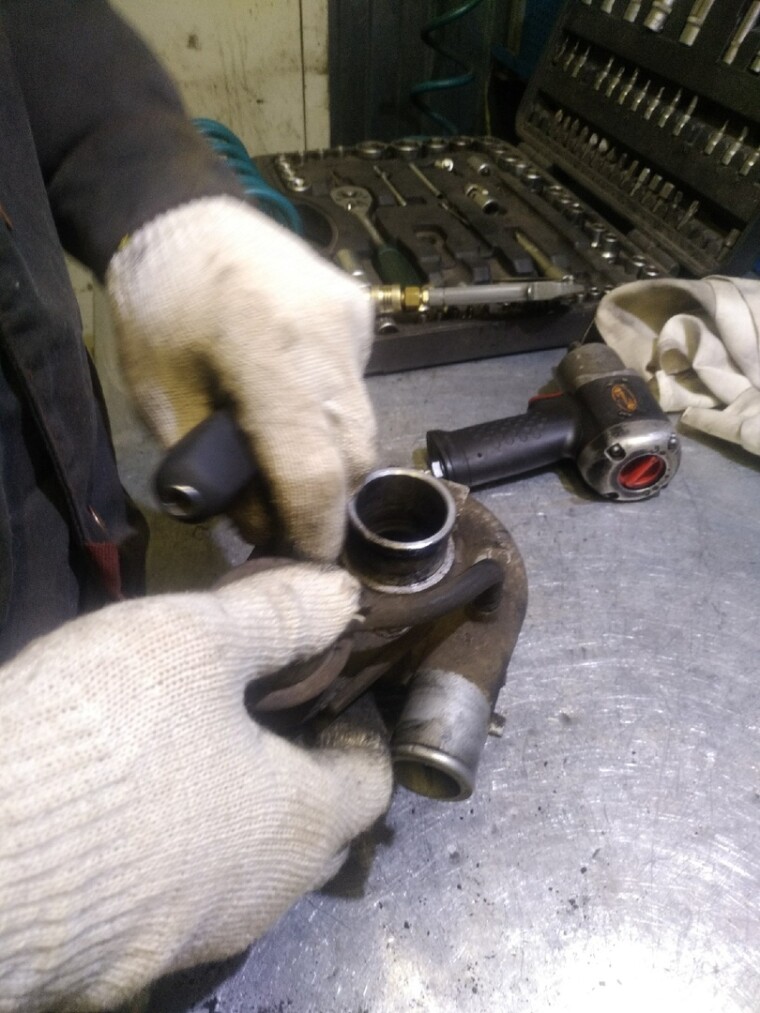

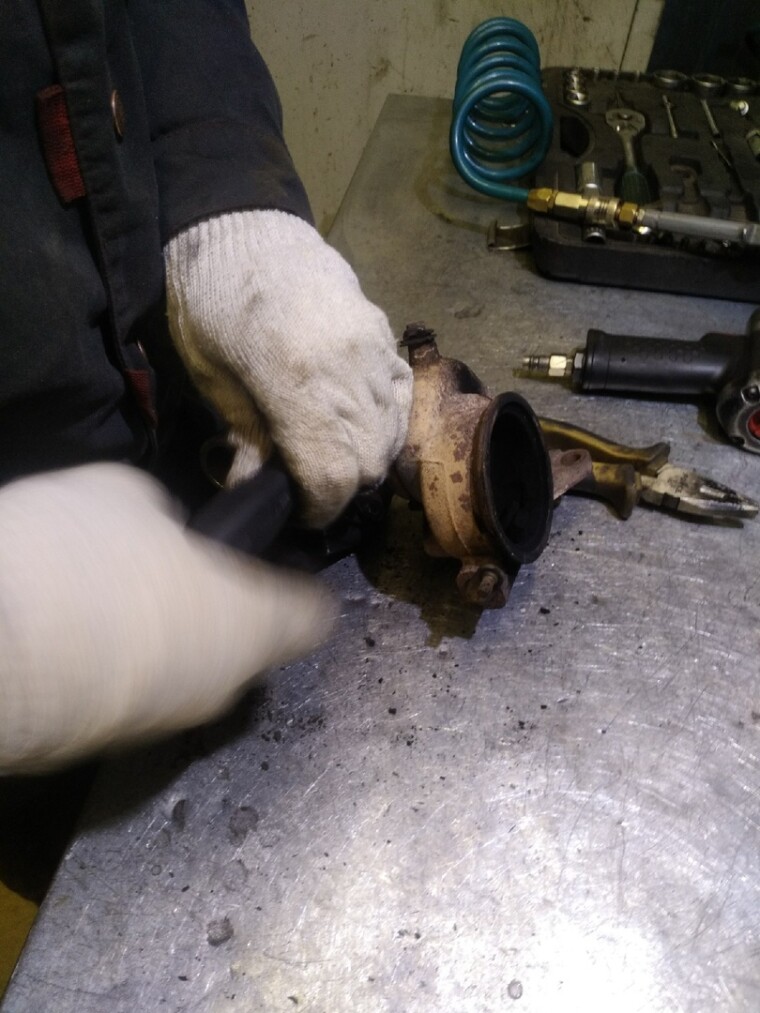

Производим демонтаж хомута.

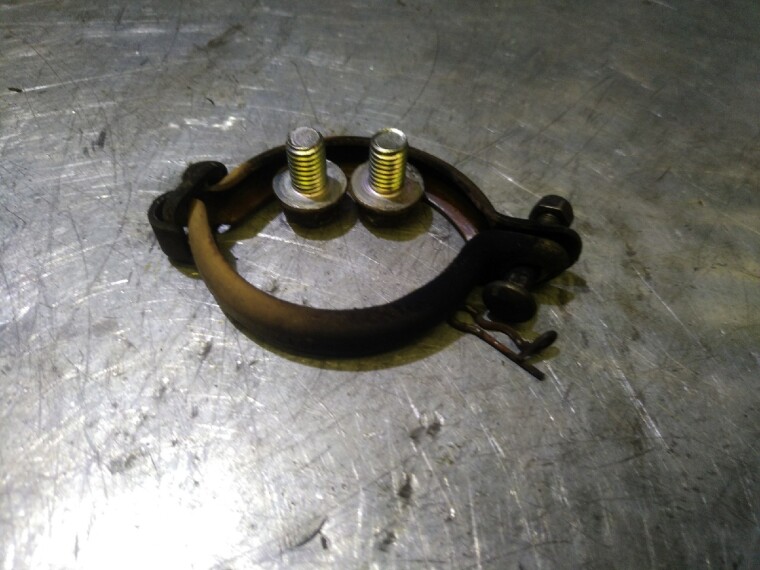

Хомут в снятом виде.

Продолжаем разбирать турбокомпрессор. Отделяем компрессорную часть от корпуса турбины. Видимых повреждений не обнаружено.

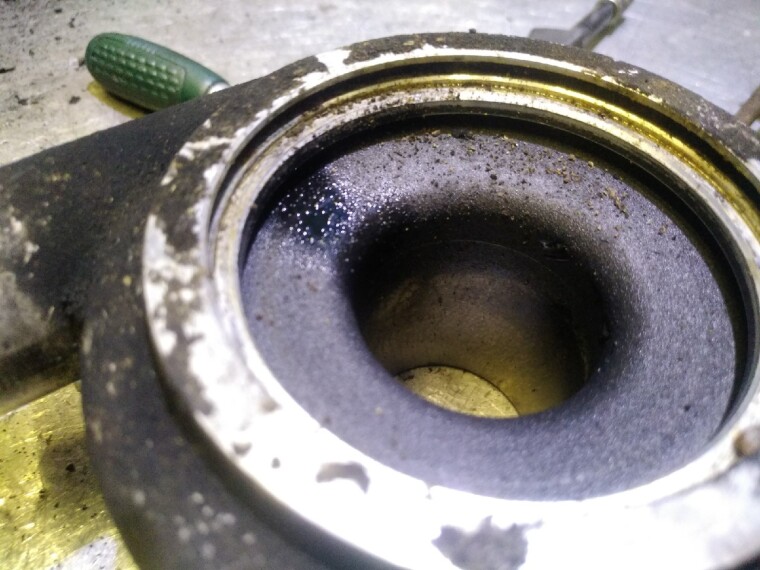

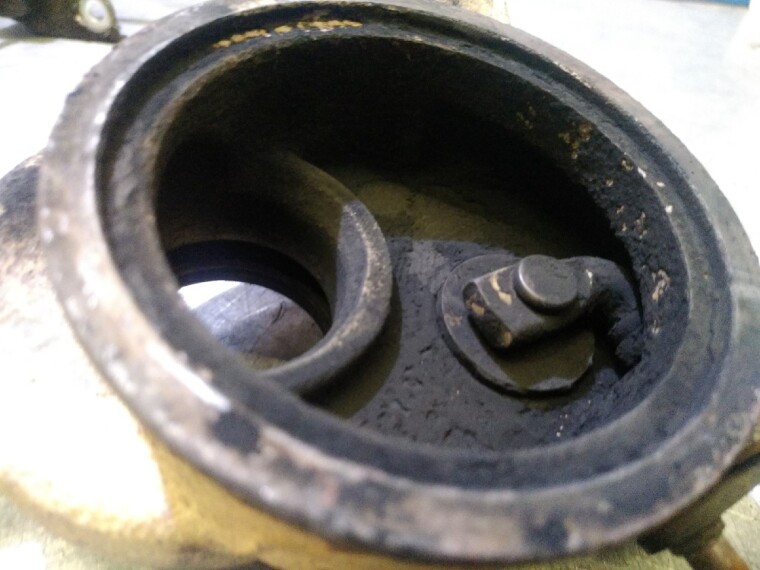

Корпус турбины в снятом виде, трещин не обнаружено.

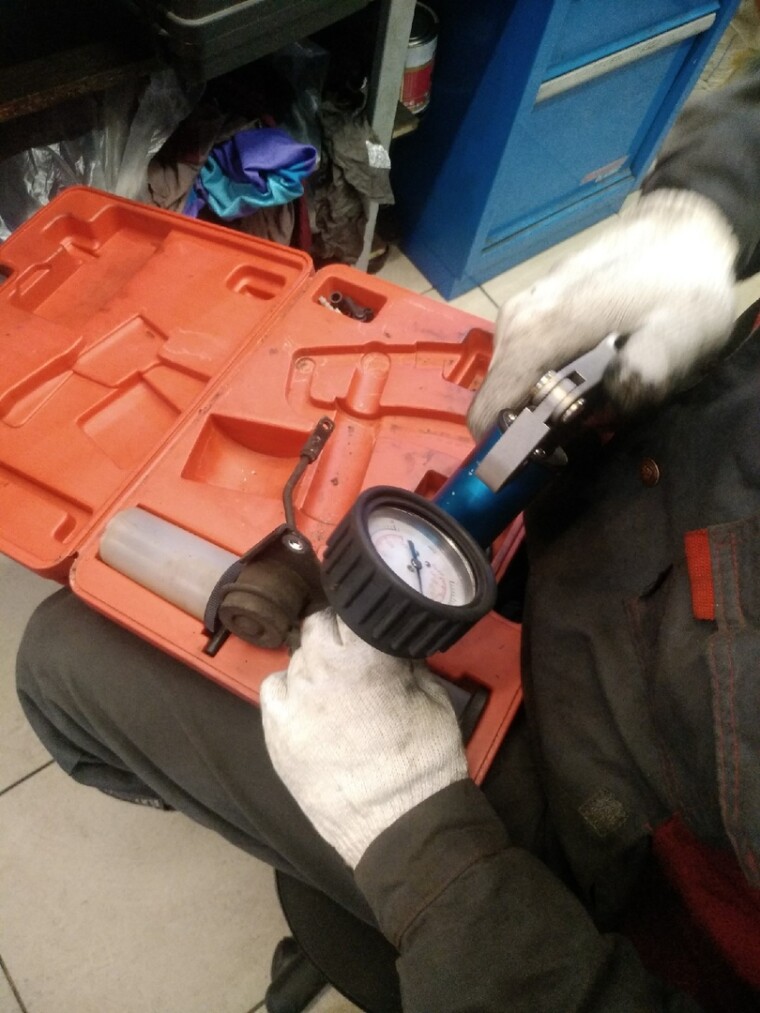

Клапан целый и работает исправно.

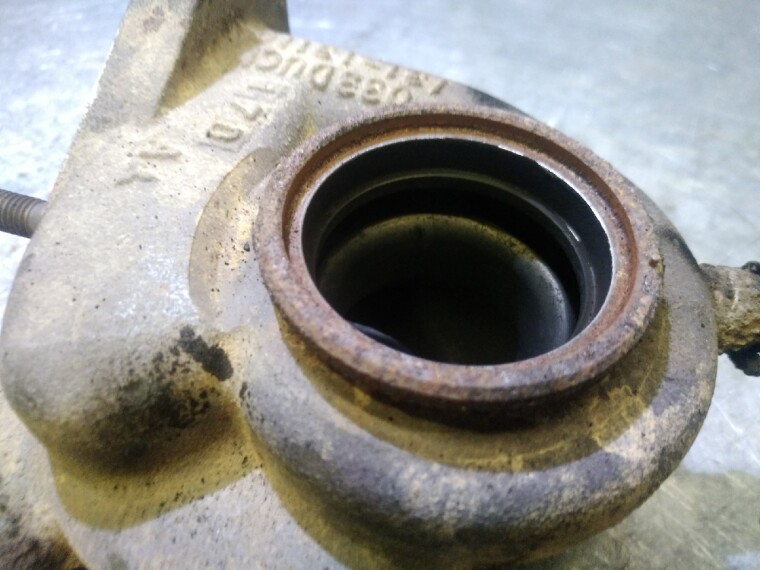

Пятно масла в компрессорной части.

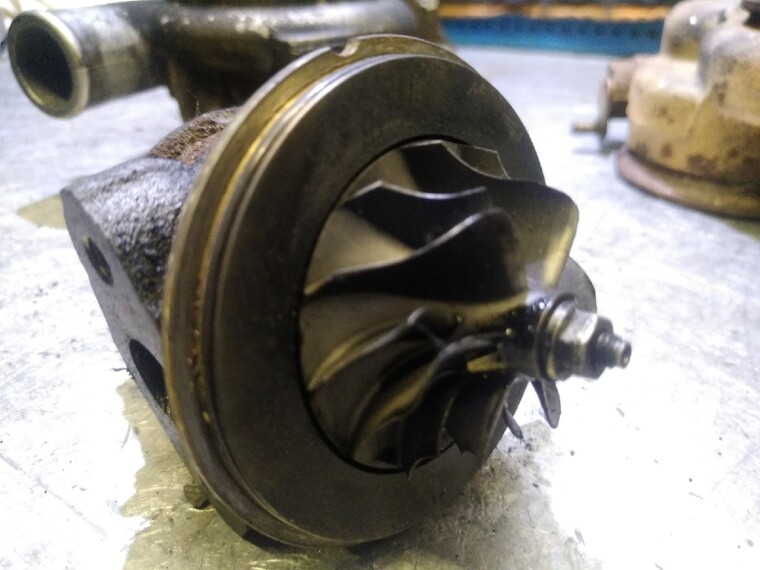

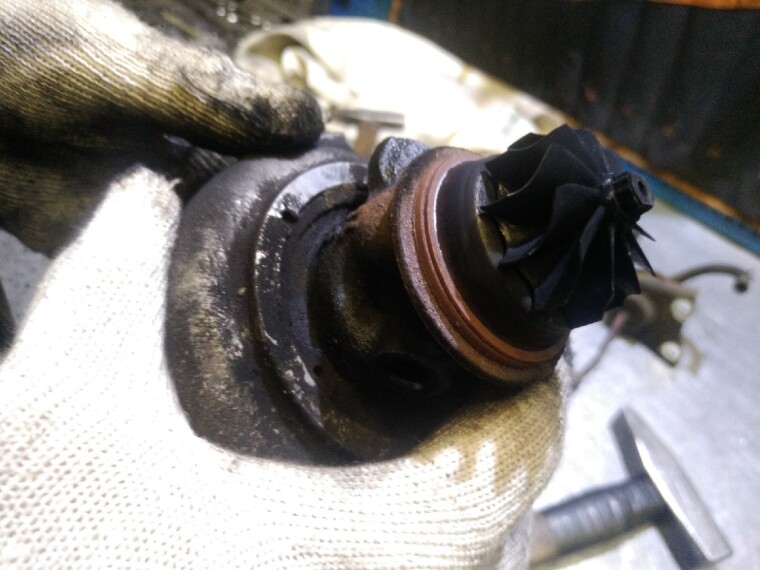

После демонтажа картриджа турбокомпрессора, можем видеть износ крыльчатки, лопости сточены, причиной скорее всего стало низкое давление масла в системе смазки.

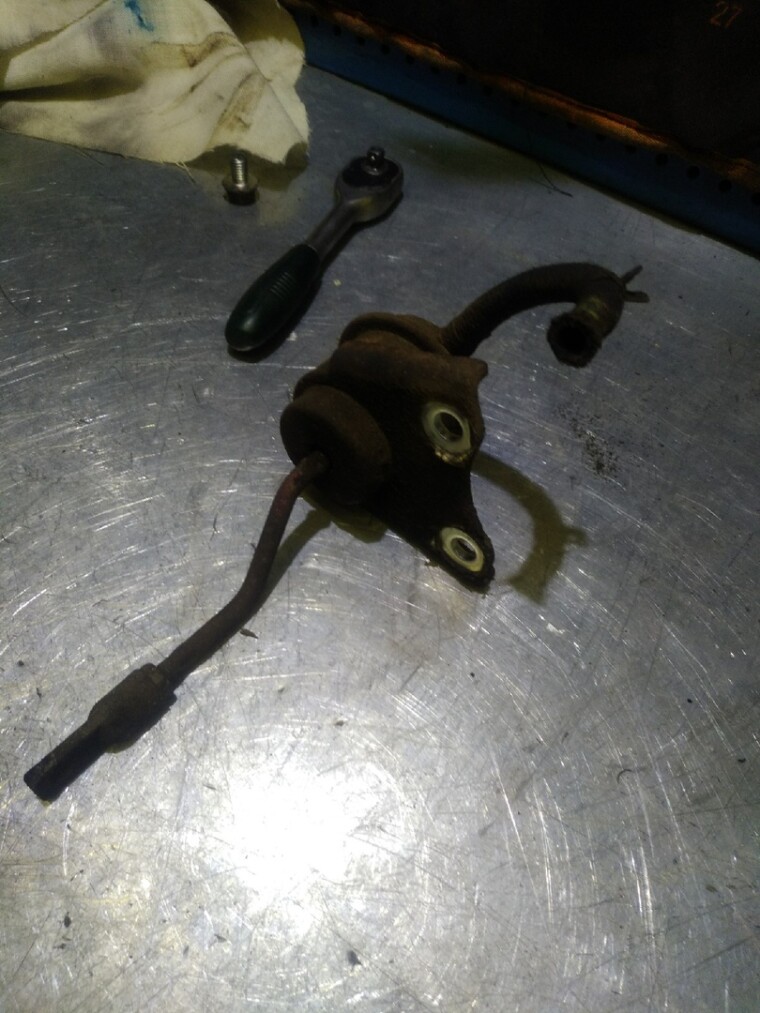

Навесное оборудование в полном порядке.

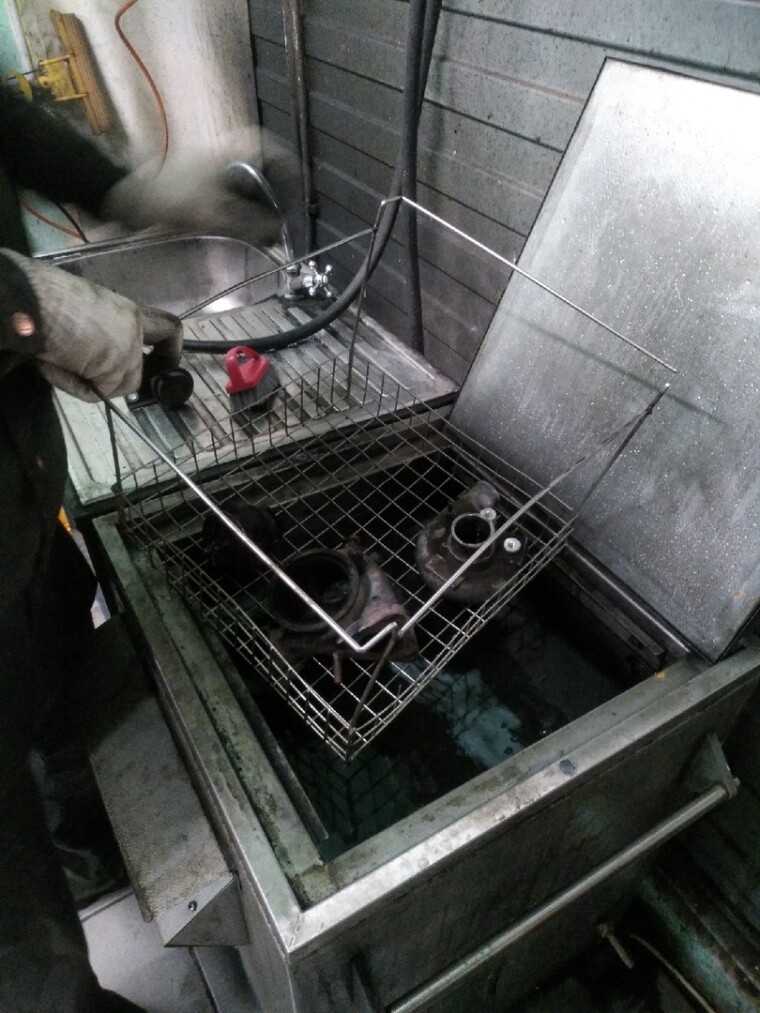

Отправляем демонтированные детали в мойку для очистки от следов масла и прочих загрязнений.

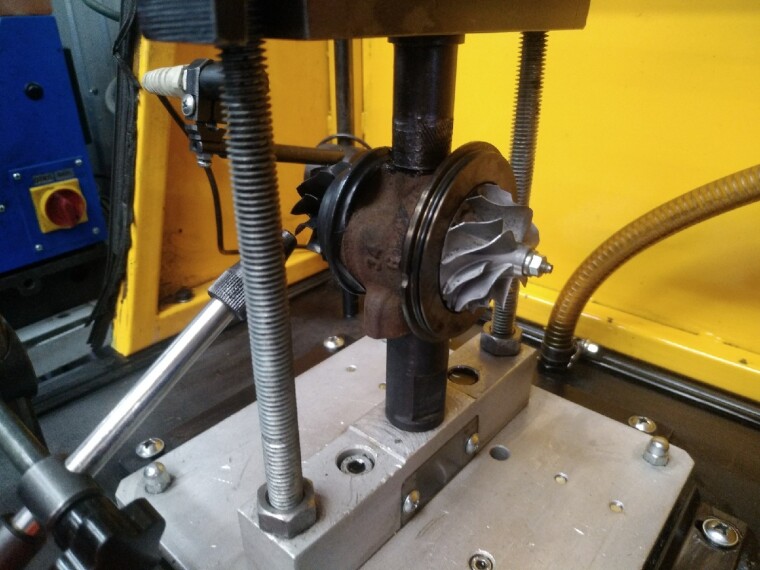

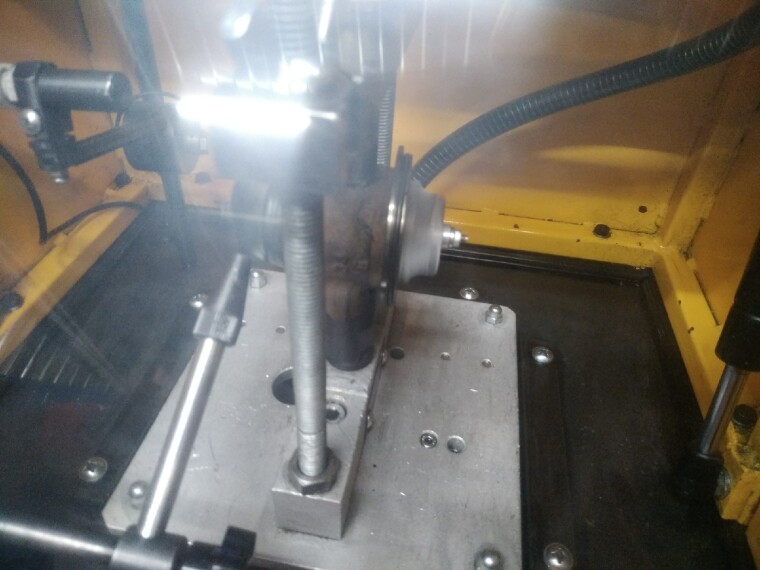

Устанавливаем корпус подшипников турбокомпрессора на стенд для проверки на течь и выявления неисправностей.

В процессе течей масло не выявлено, но обнаружена вибрация.

Производим сборку турбокомпрессора в обратной последовательности.

Турбокомпрессор имеет ряд явных проблем, требующих внимания: вибрация; сточенные края лопастей крыльчатки из-за увеличенного радиального люфта и нарушения центровки ротора; сам радиальный люфт — следствие низкого давления масла. Поврежденные узлы следует заменить и обратить внимание на работу двигателя, желательно произвести его диагностику, чтобы избежать более серьезных последствий.

На все операции понадобилось 1 час 30 минут.
Суммарные затраты на проделанную работу составили 1500 рублей.
