Дано:

Авто: SCANIA

Год: 2012

Модель: P400

Двигатель: Турбодизель

Особенности авто: Дальнобойный тягач.

Жалоба: Течь масла из сальников задних мостов в местах присоединения вала.

Особенности возникновения проблемы: Грубое нарушение норм эксплуатации автотранспорта.

Требуется:

1. Доставить вал в мастерскую, специализирующуюся на ремонте карданов.

2. Произвести осмотр и выявить дефекты.

3. Подобрать запасные части.

4. Отремонтировать вал.

Описание:

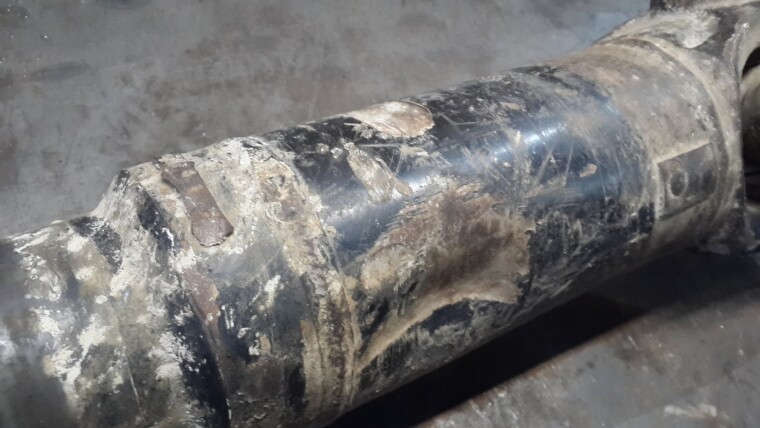

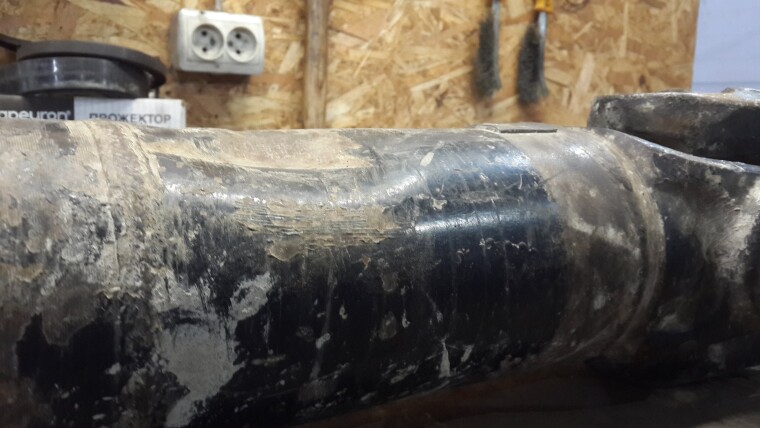

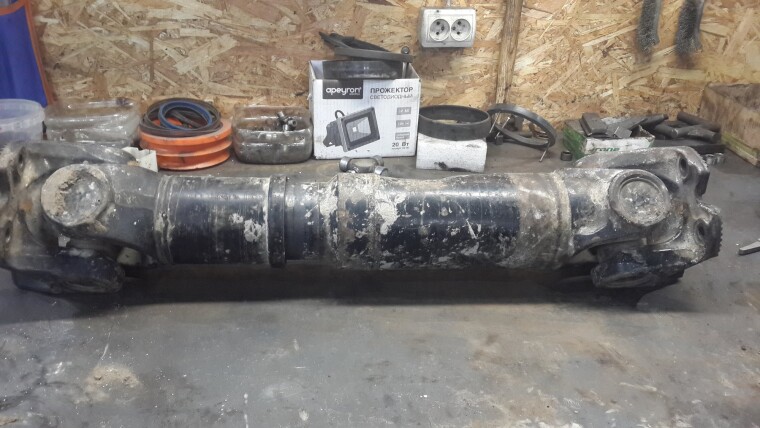

Вал поступил в ремонт в "побитом" состоянии. Внешне это выглядело так:

Вал

Заказчик очень сомневался, может ли такая, с его слов "ерунда" быть причиной регулярного разбития сальников, со всеми вытекающими из этого последствиями.

Мы приступили к тщательному осмотру с применением станка для динамической балансировки и часовых индикаторов. Факт дисбаланса и кривизны был подтверждён. Разрезали кардан…

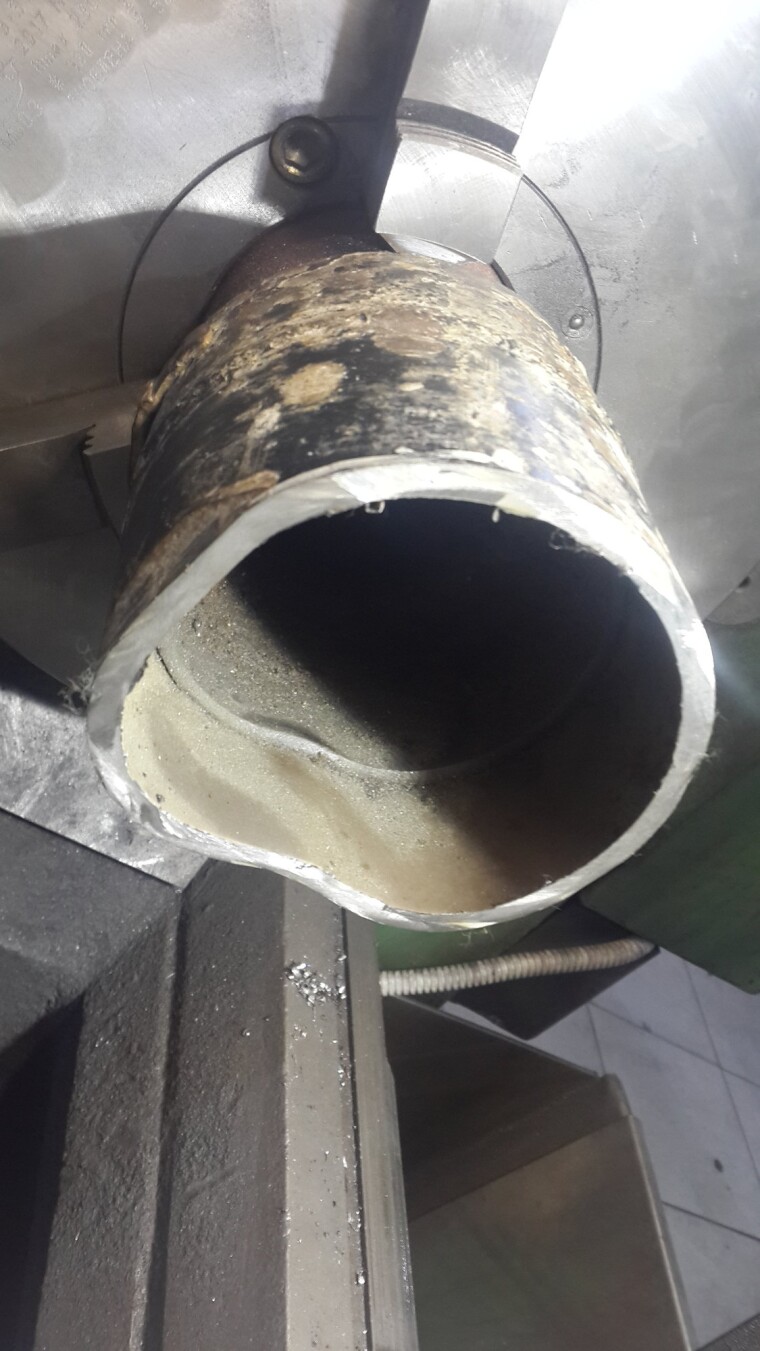

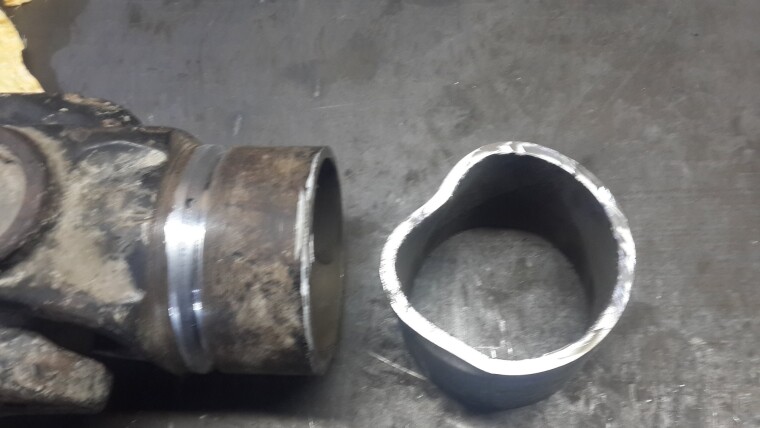

Разрезали кардан. Фото2

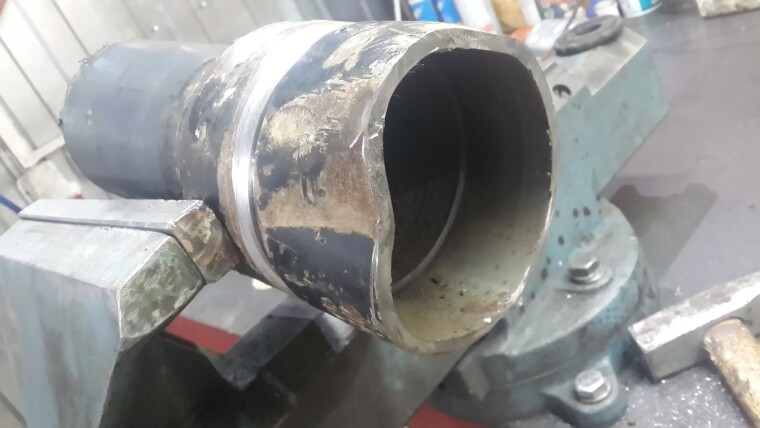

Разрезали кардан. Фото3

Пригласили ожидавшего свой заказ Клиента, для демонстрации причины его беды. Требовалось заменить трубу, сохранив подвижную шлицевую и конечно крестовины.

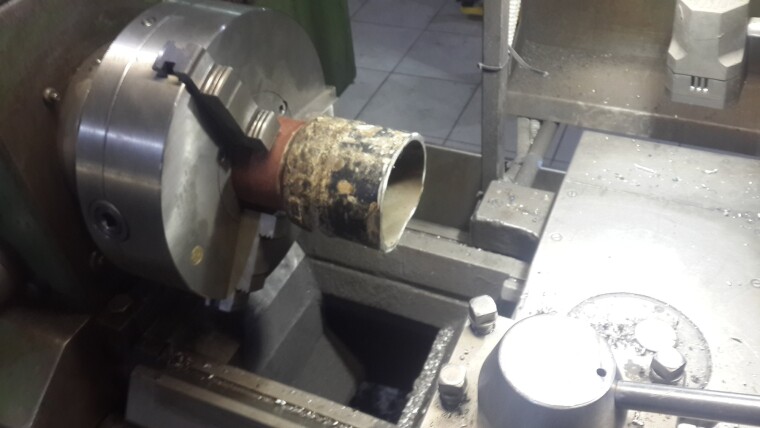

Обрабатываем отрезанные части на токарном станке.

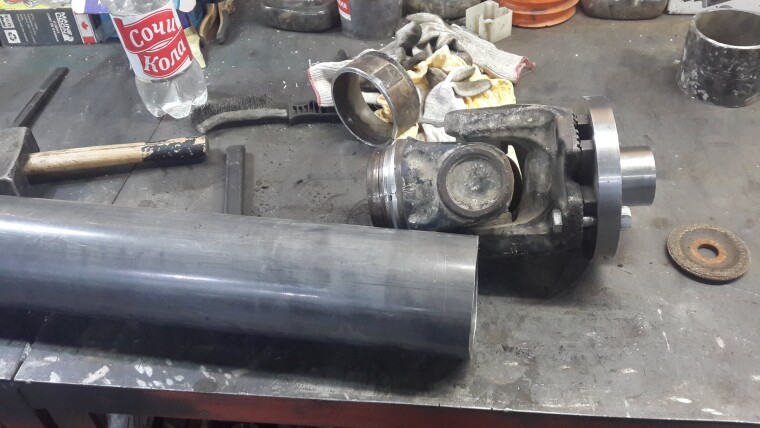

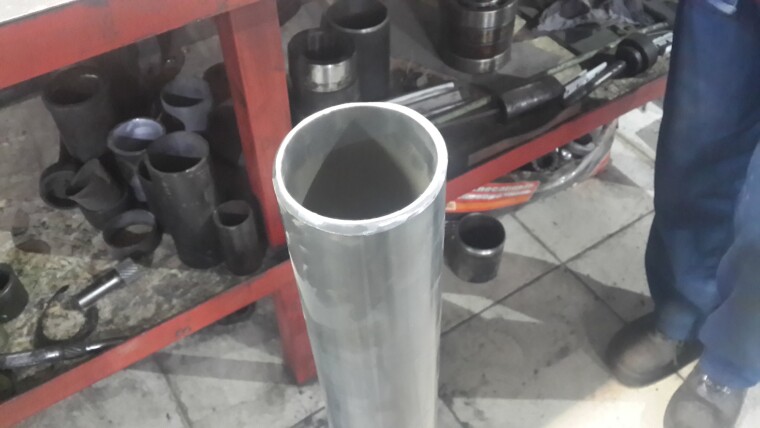

Подбираем аналогичную трубу. В ремонте применяется только импортные бесшовные трубы, точно соответствующие заводским параметрам.

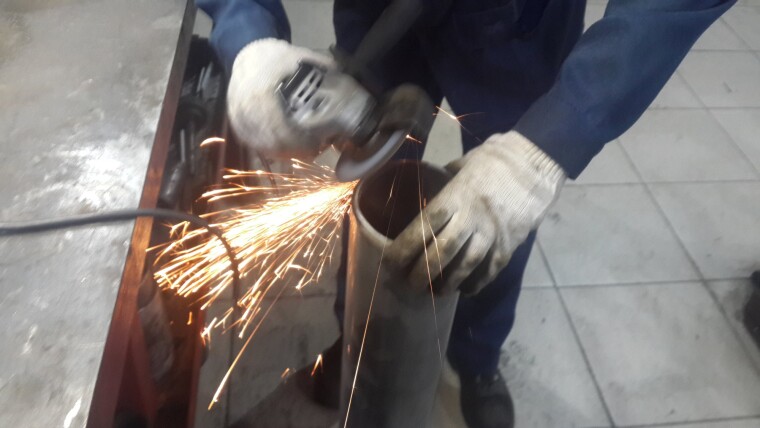

Подбираем аналогичную трубу.

Фото2

Подбираем аналогичную трубу.

Фото3

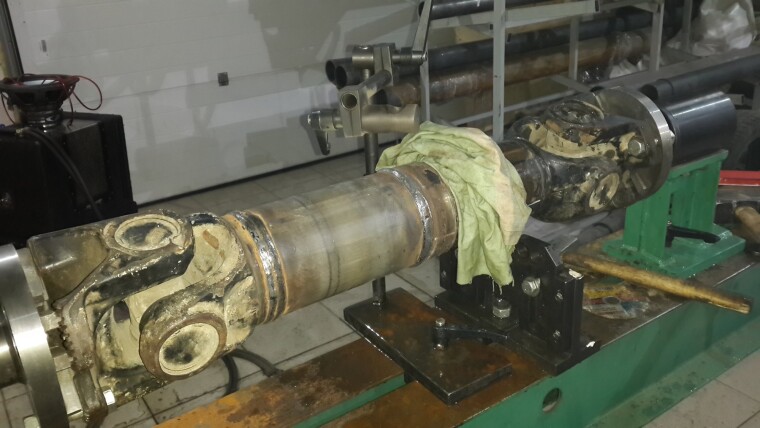

Устанавливаем и центруем вал, для обваривания

Подгоняем трубу по требуемому размеру и собираем противоположную сторону. Выполняем надёжное сварное соединение. Изделие почти готово.

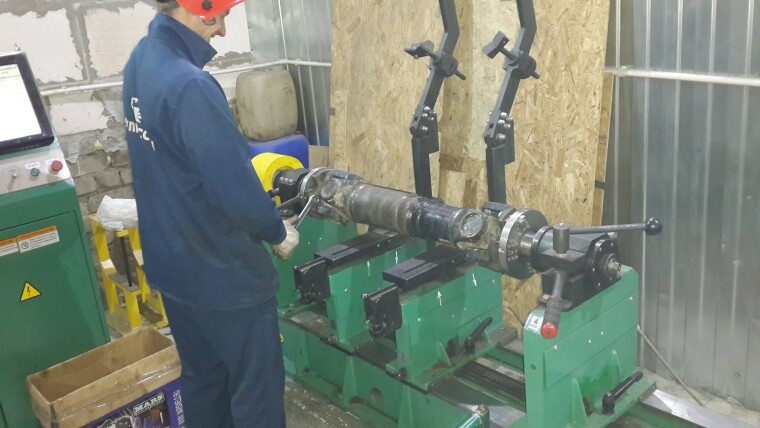

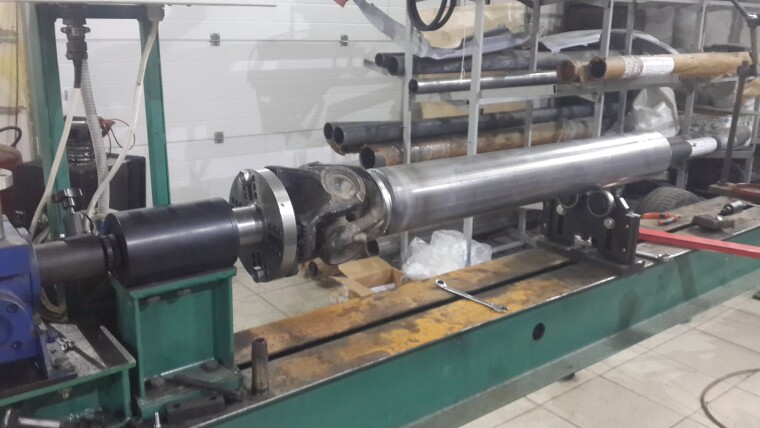

Вал перемещаем на станок балансировки. Мастер выставляет его точно по центру и фиксирует.

После проведения балансировки и описанных выше процессов, валу полностью возвращены первоначальные технические характеристики. Он готов к установке.

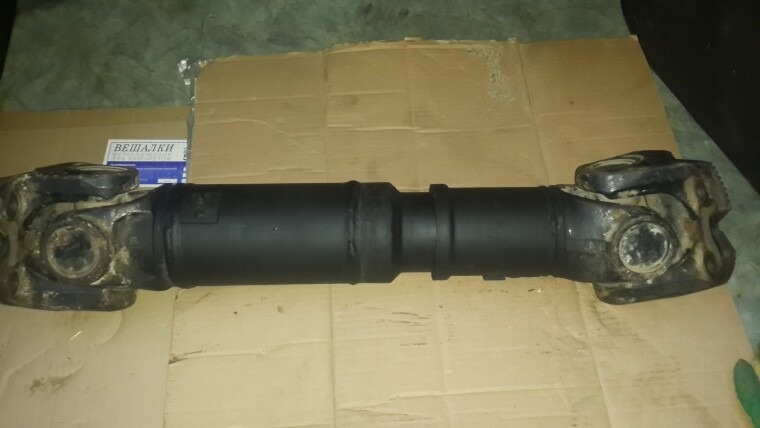

Заказчик так спешил в рейс, что фото отремонтированного кардана сделано уже в багажнике его автомобиля.

На все операции понадобилось 8 часов.

Суммарные затраты на запчасти, расходные материалы и ремонт составили 2500 рублей. (При стоимости нового вала 60000 руб.)

Гарантия на проделанную работу 3 месяца.
