Hyundai Grand Starex диагностика турбокомпрессора

Дано:

Авто:Hyundai
Год: 2011

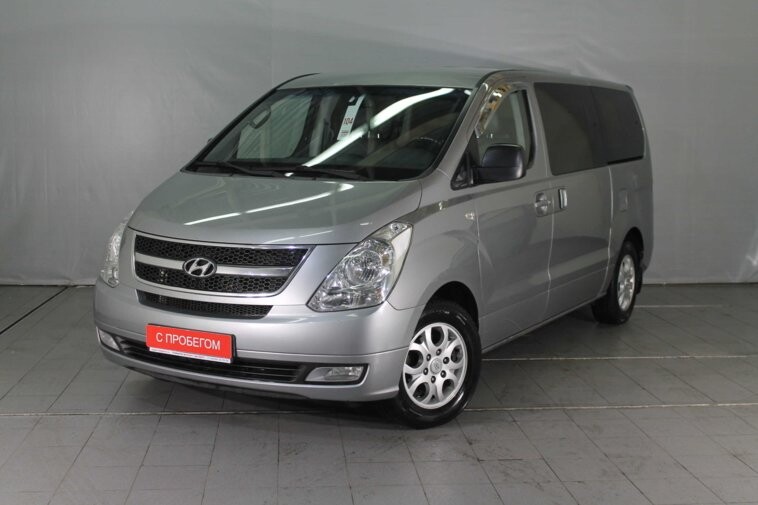

Модель: Grand Starex
Особенности авто: LCV/минивэн широкого спектра применения (благодаря многообразию предлагаемых производителем модификаций)
Жалоба и боль: Заклинила турбина, потеря мощности

Требуется :

1. Привезти турбину в специализированную мастерскую.
2. Провести осмотр.
3. Разобрать турбокомпрессор.
4. Произвести необходимый осмотр/диагностику.
5. Собрать турбокомпрессор в обратной последовательности.
6. Сообщить клиенту о результатах и возможных вариантах ремонта.

Описание процесса ремонта:

Турбокомпрессор поступил от заказчика в снятом виде. В процессе первичного осмотра обнаружился огромный (недопустимый ни по каким меркам) радиальный люфт.

Агрегат от клиента поступил в полностью укомплектованном состоянии.

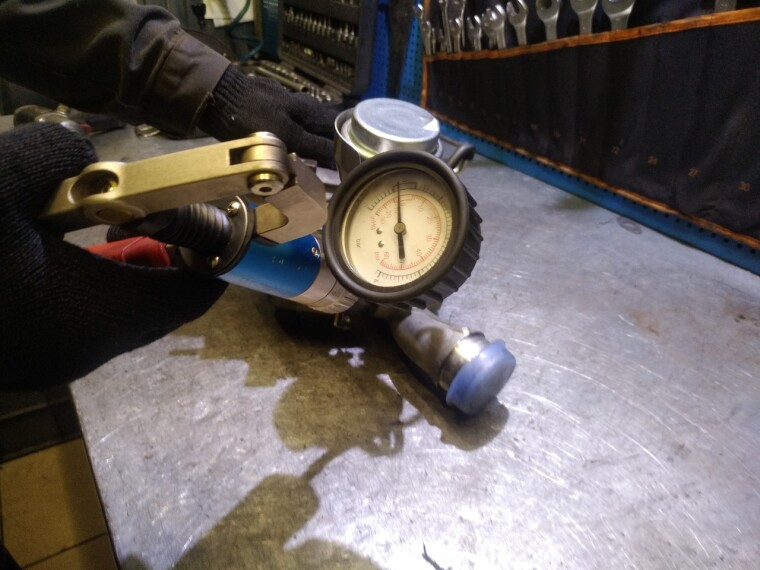

Проверяем актуатор турбокомперссора специализированным инструментом.

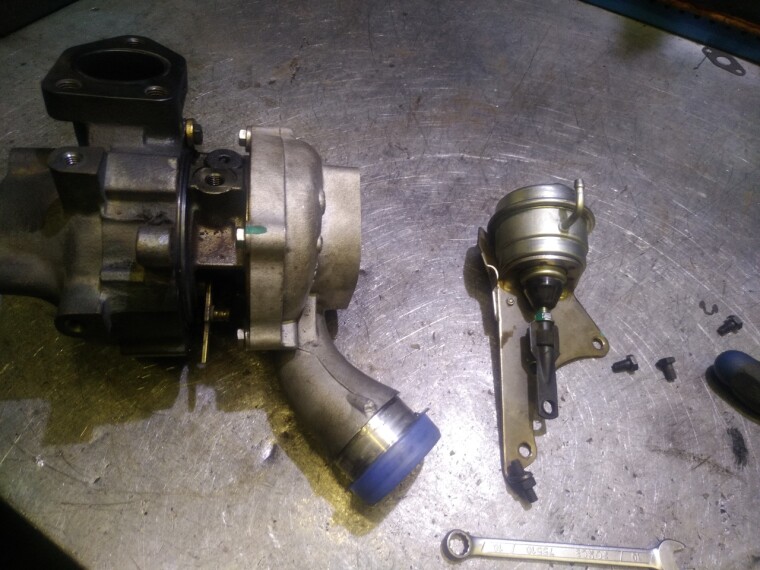

Снимаем навесное оборудование турбины, оцениваем его состояние.

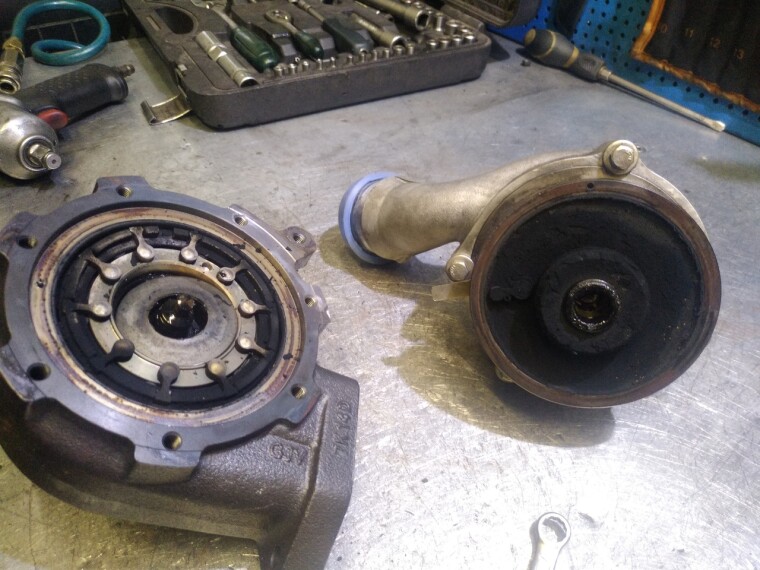

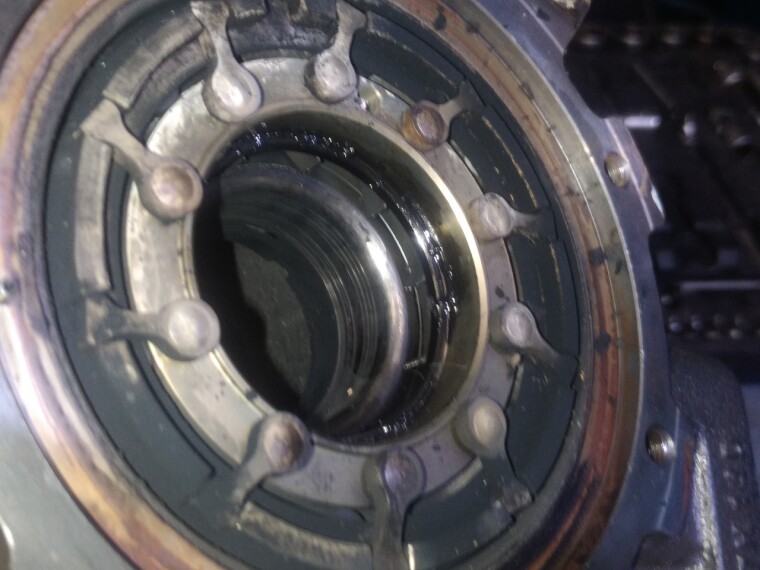

Производим демонтаж корпуса турбины, видим сломанный вал.

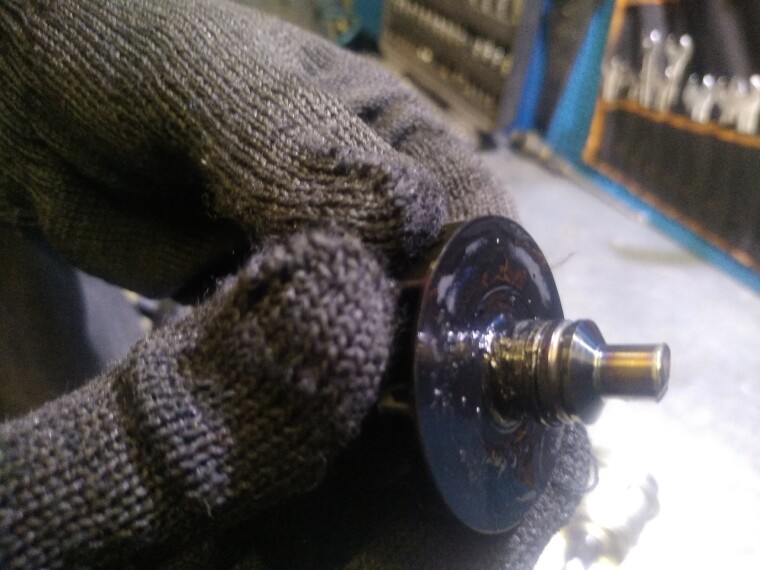

Видны задиры на гайке изменяемой геометрии.

Посинение вала (цвета побежалости) из-за низкого давления масла в системе смазки.

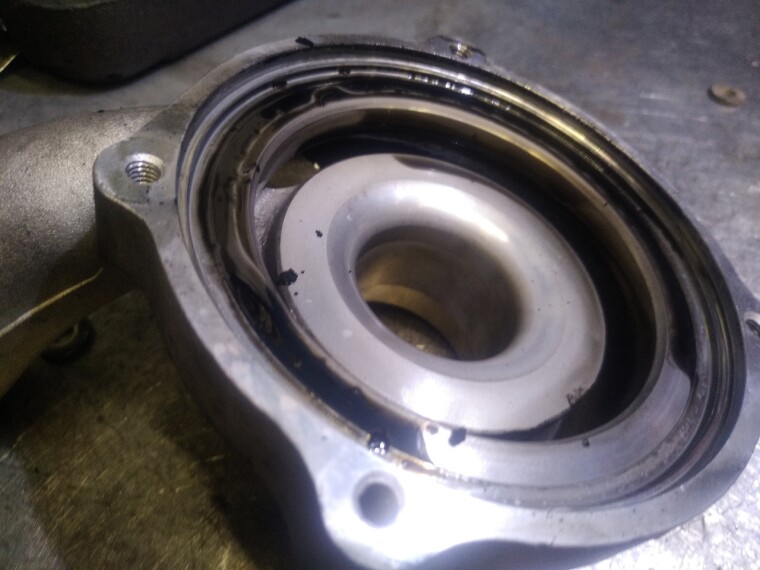

Грязное масло в компрессорной части.

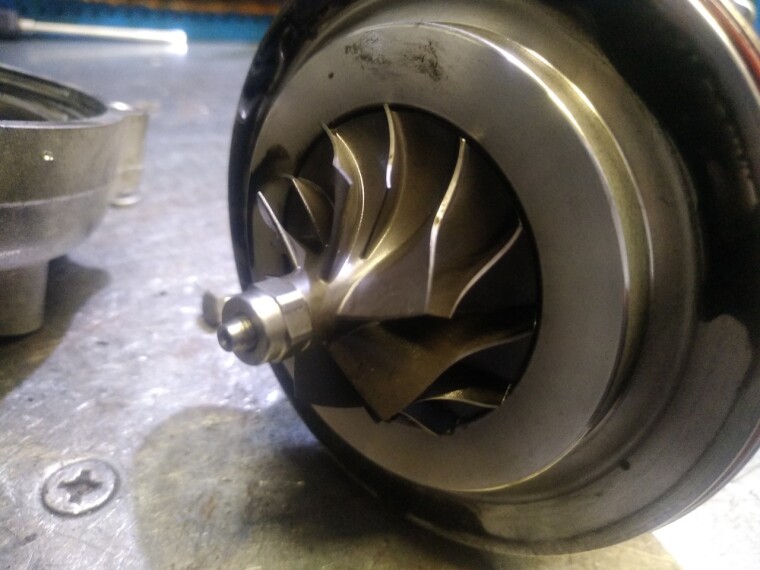

Осматриваем колесо компрессора.

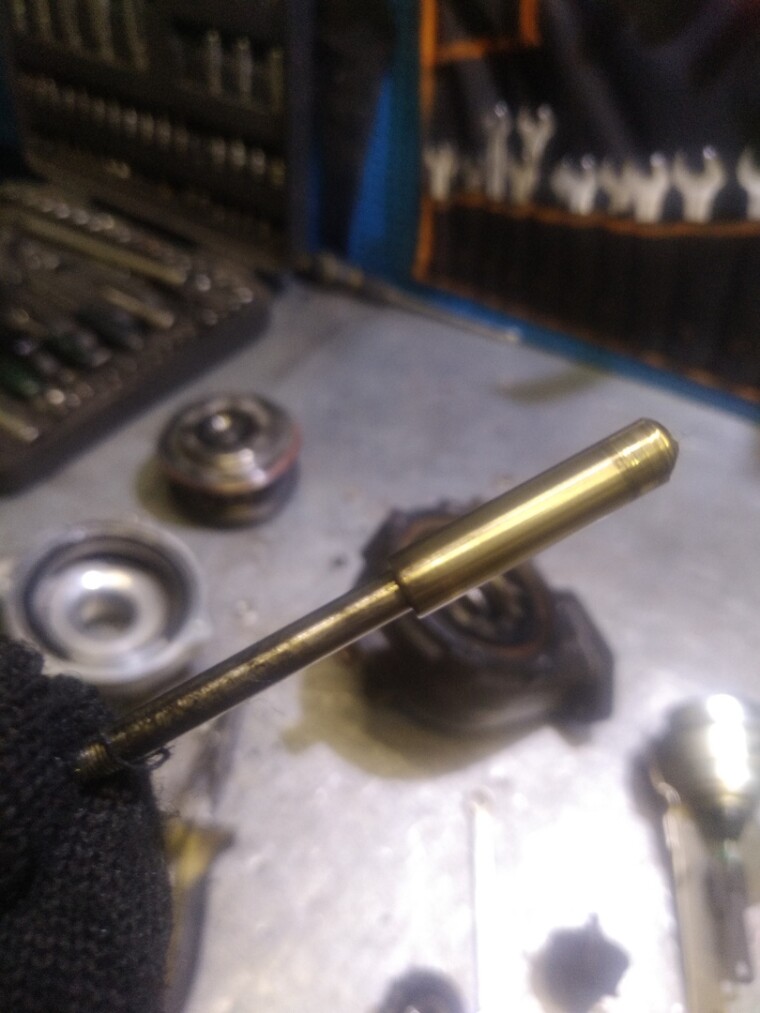

Задиры на турбинном валу из-за низкого давления в системе смазки.

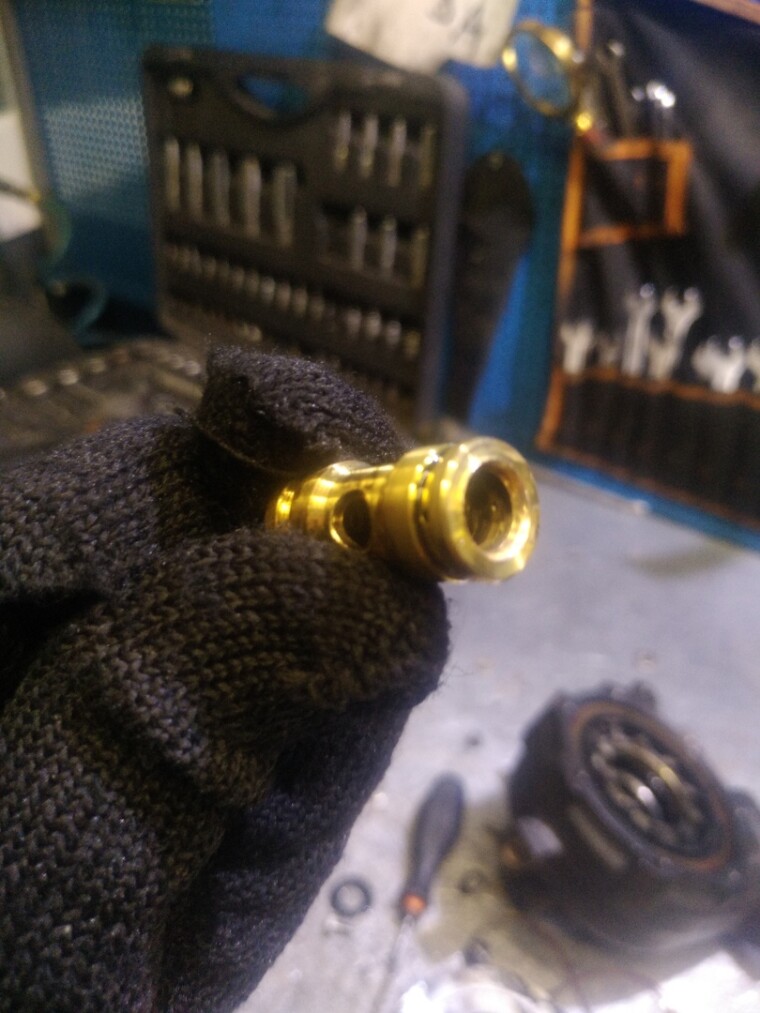

Плавающий подшипник со следами характерного износа.

На все операции понадобилось 3 часа
Затраты на диагностику составили 1500 рублей.
